Guía Completa de Tubos de Acero Inoxidable

Los tubos de acero inoxidable son componentes fundamentales en una vasta gama de industrias y aplicaciones, desde la construcción y la arquitectura hasta la producción de alimentos y productos farmacéuticos. Su popularidad radica en una combinación inigualable de propiedades: resistencia a la corrosión, durabilidad, higiene y un atractivo estético. Comprender los diferentes tipos, sus métodos de fabricación y, crucialmente, cómo se especifican sus medidas, es esencial para seleccionar el material adecuado para cualquier proyecto. Acompáñenos en este recorrido por el universo de los tubos de acero inoxidable, donde desglosaremos todo lo que necesita saber para tomar decisiones informadas.

El acero inoxidable, una aleación de hierro con un mínimo de 10.5% de cromo, forma una capa pasiva protectora que le confiere su característica resistencia a la oxidación y a la corrosión. Esta cualidad lo hace indispensable en ambientes exigentes, donde otros materiales sucumbirían rápidamente. Pero más allá de esta propiedad clave, la versatilidad de los tubos de acero inoxidable también se manifiesta en la diversidad de sus formas y dimensiones, adaptándose a las necesidades específicas de cada aplicación.

Tipos de Tubos de Acero Inoxidable: Más Allá de la Forma

La clasificación de los tubos de acero inoxidable se puede abordar desde diferentes perspectivas, siendo las más comunes el proceso de fabricación y la forma geométrica. Cada tipo ofrece ventajas específicas que lo hacen más adecuado para ciertas aplicaciones.

Según el Proceso de Fabricación:

La manera en que un tubo es producido influye directamente en sus propiedades mecánicas, su acabado superficial y, por supuesto, su costo. Principalmente, existen dos grandes categorías:

1. Tubos Sin Costura (Seamless):

Los tubos Sin Costura se fabrican a partir de una barra maciza de acero que se perfora y se estira hasta obtener la forma y las dimensiones deseadas. Este proceso elimina la necesidad de soldaduras a lo largo del cuerpo del tubo, lo que les confiere una serie de ventajas distintivas.

• Integridad Estructural: Al no tener soldaduras, son inherentemente más fuertes y tienen una mayor resistencia a la presión interna. Esto los hace ideales para aplicaciones de alta presión o alta temperatura, como sistemas hidráulicos, tuberías de vapor y la industria petroquímica.
• Uniformidad: Presentan una mayor uniformidad en la pared y una superficie interior más lisa, lo que es crucial en aplicaciones donde la higiene es primordial, como en la industria alimentaria, farmacéutica y médica, ya que minimiza la acumulación de bacterias y facilita la limpieza.
• Costos: Su proceso de fabricación es más complejo, lo que generalmente se traduce en un costo unitario más elevado en comparación con los tubos con costura.

2. Tubos Con Costura (Welded):

Los tubos Con Costura se producen a partir de láminas o tiras de acero inoxidable que se enrollan y se sueldan longitudinalmente. Dependiendo del método de soldadura, pueden ser de diferentes tipos:

• Soldadura por Resistencia Eléctrica (ERW - Electric Resistance Welding): Se forma un tubo a partir de una tira plana, y los bordes se calientan y se unen mediante una corriente eléctrica sin necesidad de metal de aporte.
• Soldadura por Fusión Eléctrica (EFW - Electric Fusion Welding): Similar a ERW, pero a menudo se utiliza metal de aporte y la soldadura puede ser más robusta.
• Soldadura por Arco Sumergido (SAW - Submerged Arc Welding): Utilizada para tubos de gran diámetro, donde la soldadura se realiza bajo un flujo granular.

Las ventajas de los tubos con costura incluyen:

• Rentabilidad: Son generalmente más económicos de producir que los tubos sin costura.
• Variedad de Tamaños: Permiten fabricar una gama más amplia de diámetros y espesores de pared.
• Acabado Superficial: Es posible lograr un acabado superficial muy liso, especialmente si la soldadura es pulida.

Son ampliamente utilizados en aplicaciones donde la presión no es extrema, como sistemas de escape, barandillas, mobiliario, y en muchas aplicaciones decorativas y estructurales.

Según la Forma Geométrica:

La forma del tubo se elige en función de la aplicación, ya sea por razones estructurales, estéticas o funcionales.

• Tubos Redondos: Son los más comunes y versátiles, utilizados en casi todas las industrias. Su forma les confiere una excelente resistencia a la presión interna y externa, y son fáciles de unir mediante soldadura o accesorios.
• Tubos Cuadrados: Ofrecen una estética moderna y limpia, y son muy utilizados en estructuras, marcos, mobiliario, pasamanos y aplicaciones arquitectónicas donde se busca una apariencia lineal. Su forma les da una buena resistencia a la flexión en ciertas direcciones.
• Tubos Rectangulares: Similares a los cuadrados, pero con una relación de aspecto diferente. Son excelentes para aplicaciones estructurales que requieren una mayor resistencia a la flexión en una dirección específica, o donde el espacio es limitado. Profundizaremos en ellos a continuación.
• Tubos Ovalados y Otras Formas Especiales: Utilizados en aplicaciones muy específicas, como intercambiadores de calor, sistemas de escape o elementos decorativos que requieren un perfil único.

¿Cuáles son las Medidas de los Tubos de Acero Inoxidable?

A diferencia de tener una única medida estándar, los tubos de acero inoxidable se especifican mediante varias dimensiones clave que, en conjunto, definen su tamaño y capacidad. Es crucial entender cada una para asegurar la compatibilidad y el rendimiento adecuado en su aplicación.

• Diámetro Exterior (DE o OD - Outer Diameter): Es la medida del diámetro de la parte externa del tubo. Esta es una de las medidas más importantes, ya que determina cómo el tubo se ajustará a abrazaderas, soportes y otras conexiones externas.
• Diámetro Interior (DI o ID - Inner Diameter): Es la medida del diámetro de la parte interna del tubo. Define el espacio disponible para el flujo de líquidos o gases. Se calcula restando el doble del espesor de pared al diámetro exterior (DI = DE - 2 * EP).
• Espesor de Pared (EP o WT - Wall Thickness): Es la medida del grosor del material del tubo. Este valor es crítico para determinar la resistencia del tubo a la presión interna, la abrasión y la deformación. Un mayor espesor de pared generalmente significa una mayor resistencia.
• Longitud: La medida total del tubo desde un extremo al otro. Los tubos se pueden suministrar en longitudes estándar (por ejemplo, 6 metros) o en longitudes cortadas a medida según los requisitos del cliente.

Sistemas de Medición y Estándares:

La especificación de estas medidas puede variar según el sistema de unidades (métrico o imperial) y los estándares industriales aplicados. Algunos de los más comunes incluyen:

• NPS (Nominal Pipe Size) y DN (Diamètre Nominal): Aunque el término 'pipe' (tubería) se refiere a un sistema de dimensiones estandarizado para la transmisión de fluidos, y 'tube' (tubo) a un tamaño más preciso para aplicaciones estructurales o de instrumentación, en la práctica, los términos a menudo se usan indistintamente. NPS es un sistema norteamericano que asigna un número nominal a la tubería, que no corresponde directamente al diámetro exterior real para tamaños más pequeños. DN es su equivalente métrico.
• Schedules (SCH): Este es un conjunto de números (por ejemplo, SCH 10, SCH 40, SCH 80) que se utilizan para especificar el Espesor de Pared (EP) de la tubería en relación con su diámetro nominal. Un número de schedule más alto indica un espesor de pared mayor para el mismo diámetro nominal, lo que resulta en una mayor resistencia a la presión.
• Medidas Directas (OD x WT): Para los tubos, especialmente los utilizados en aplicaciones estructurales o decorativas, es muy común especificar directamente el Diámetro Exterior (OD) y el Espesor de Pared (WT) en milímetros o pulgadas. Por ejemplo, un tubo puede ser de 25.4 mm de DE con un EP de 1.5 mm.

Debido a que no se proporcionó información específica sobre tablas de medidas, es importante recalcar que las dimensiones exactas varían enormemente según el estándar (ASTM, EN, JIS, etc.), el tipo de tubo y la aplicación. Los fabricantes y proveedores publican catálogos detallados con las tablas de dimensiones disponibles para sus productos.

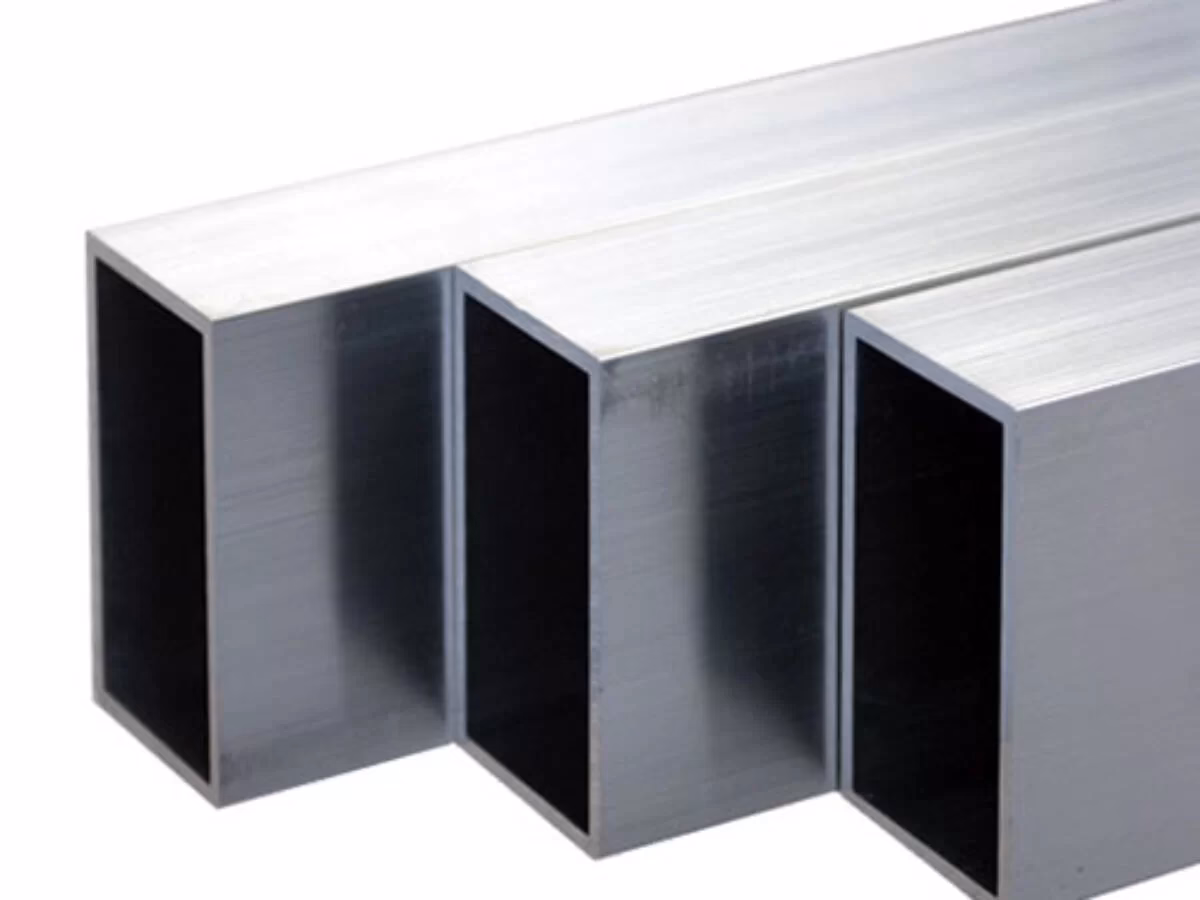

¿Qué es la Tubería de Acero Inoxidable Rectangular?

La tubería de acero inoxidable rectangular es un tipo de perfil hueco que se caracteriza por tener una sección transversal con cuatro lados, donde dos pares de lados opuestos son paralelos y de igual longitud, pero los lados adyacentes tienen longitudes diferentes. A diferencia de los tubos cuadrados, que tienen todos los lados iguales, los tubos rectangulares ofrecen una flexibilidad adicional en el diseño y la ingeniería debido a sus dos dimensiones distintas en la sección transversal.

Este tipo de tubo se fabrica comúnmente a partir de láminas de acero inoxidable que se forman y sueldan, aunque también existen versiones sin costura para aplicaciones específicas. Las ventajas y usos principales de los tubos rectangulares de acero inoxidable incluyen:

• Aplicaciones Estructurales: Son muy utilizados en la construcción de marcos, soportes, columnas y vigas ligeras donde se requiere una alta resistencia a la flexión en una dirección particular. Su forma proporciona una excelente resistencia torsional.
• Estética y Diseño: Su perfil lineal y moderno los hace populares en arquitectura, diseño de interiores y fabricación de mobiliario. Se usan en barandillas, pasamanos, elementos decorativos y estructuras visibles que buscan un acabado contemporáneo y limpio.
• Optimización del Espacio: En ciertas aplicaciones, la forma rectangular puede permitir una mejor utilización del espacio en comparación con los tubos redondos, especialmente cuando se instalan contra superficies planas o en espacios confinados.
• Facilidad de Fabricación: Aunque requieren un proceso de conformado más preciso que los tubos redondos, los tubos rectangulares son relativamente fáciles de cortar, soldar y ensamblar en estructuras.
• Higiene: Al igual que otros productos de acero inoxidable, los tubos rectangulares mantienen las propiedades de resistencia a la corrosión y facilidad de limpieza, haciéndolos adecuados para entornos donde la higiene es importante, como en equipos de procesamiento de alimentos o farmacéuticos.

En resumen, los tubos rectangulares de acero inoxidable son una solución versátil que combina resistencia estructural con un atractivo estético, lo que los convierte en una elección popular para una amplia gama de proyectos industriales, comerciales y residenciales.

Aplicaciones Comunes de los Tubos de Acero Inoxidable

La versatilidad del acero inoxidable permite que sus tubos sean utilizados en casi cualquier sector. Algunas de las aplicaciones más destacadas incluyen:

• Industria Alimentaria y de Bebidas: Para el transporte de líquidos, sistemas de limpieza CIP (Cleaning In Place), tanques y equipos de procesamiento, debido a su higiene y resistencia a la corrosión por ácidos y alcalinos.
• Industria Farmacéutica y Biotecnológica: En sistemas de tuberías para fluidos de alta pureza, reactores y equipos de laboratorio, donde la limpieza y la no contaminación son críticas.
• Industria Química y Petroquímica: Para el transporte de productos químicos corrosivos, gases y líquidos a altas temperaturas y presiones.
• Construcción y Arquitectura: En barandillas, pasamanos, columnas decorativas, fachadas y elementos estructurales, por su durabilidad, resistencia a la intemperie y atractivo estético.
• Automoción: En sistemas de escape, marcos de vehículos y componentes estructurales.
• Intercambiadores de Calor y Calderas: Para la transferencia eficiente de calor en diversas industrias.
• Fontanería y Calefacción: En sistemas de agua potable, calefacción y saneamiento.
• Industria Naval: Por su excelente resistencia a la corrosión en ambientes marinos.

Comparativa: Tubo Sin Costura vs. Tubo Con Costura

Para ayudarle a decidir cuál es el tipo de tubo más adecuado para su proyecto, aquí presentamos una tabla comparativa de las características clave entre los tubos sin costura y con costura:

Preguntas Frecuentes (FAQ) sobre Tubos de Acero Inoxidable

¿Cuál es la diferencia entre un tubo y una tubería?

Aunque a menudo se usan indistintamente, en ingeniería, una tubería (pipe) se refiere a un componente con dimensiones estandarizadas por su diámetro nominal (NPS/DN) y schedule (espesor de pared), utilizado principalmente para el transporte de fluidos. Un tubo (tube) se especifica por su diámetro exterior (OD) y espesor de pared exactos, y se usa más comúnmente en aplicaciones estructurales, de instrumentación, intercambiadores de calor o donde la precisión dimensional es crítica.

¿Qué grados de acero inoxidable son comunes para tubos?

Los grados más comunes son el Acero Inoxidable 304 (o 304L, su versión con bajo carbono) y el Acero Inoxidable 316 (o 316L). El 304 es el más versátil y ampliamente utilizado, ideal para aplicaciones generales y donde la corrosión es moderada. El 316, que contiene molibdeno, ofrece una resistencia superior a la corrosión por cloruros y ácidos, siendo preferido en ambientes marinos, químicos y farmacéuticos.

¿Cómo se mide el espesor de pared de un tubo?

El espesor de pared (EP o WT) se mide desde la superficie exterior hasta la superficie interior del tubo. Se puede medir con un micrómetro o un calibrador de espesores. En la especificación, puede venir directamente en milímetros o pulgadas, o a través de un número de 'schedule' (por ejemplo, SCH 40), que indica un espesor de pared determinado para un diámetro nominal específico.

¿Para qué se utilizan los tubos cuadrados y rectangulares?

Los tubos cuadrados y rectangulares se utilizan principalmente en aplicaciones estructurales y decorativas. Son ideales para la construcción de marcos, soportes, columnas, mobiliario, barandillas y elementos arquitectónicos donde se busca una estética lineal y moderna, así como una buena resistencia a la flexión y torsión.

¿Los tubos de acero inoxidable son reciclables?

Sí, el acero inoxidable es 100% reciclable. Es un material muy sostenible, ya que puede ser reciclado infinitas veces sin perder sus propiedades. Esto contribuye a la reducción de residuos y a la conservación de recursos naturales, haciendo de los tubos de acero inoxidable una opción ecológica.

En conclusión, los tubos de acero inoxidable son un pilar en la ingeniería y el diseño moderno, ofreciendo una combinación inigualable de durabilidad, resistencia a la corrosión y versatilidad estética. Ya sea que necesite la robustez de un tubo sin costura para alta presión, la economía de un tubo con costura para aplicaciones generales, o la singularidad estructural de un perfil rectangular, comprender sus tipos y medidas es el primer paso para elegir la solución perfecta. Su capacidad para adaptarse a las exigencias de innumerables sectores los posiciona como un material indispensable, garantizando un rendimiento óptimo y una larga vida útil en las condiciones más diversas.
