Codos y Accesorios de Acero Inoxidable para Soldar a Tope

En el vasto y complejo mundo de los sistemas de tuberías industriales, la fiabilidad y la seguridad son pilares fundamentales. Cada componente, cada unión, debe ser capaz de soportar las condiciones más exigentes, desde altas presiones y temperaturas hasta ambientes corrosivos. Es en este escenario donde las conexiones soldadas a tope, y en particular los codos de acero inoxidable, emergen como soluciones insuperables, garantizando la integridad estructural y la eficiencia operativa de cualquier instalación. Estas piezas no solo facilitan el cambio de dirección en la trayectoria de un fluido, sino que, cuando se fabrican con acero inoxidable y se instalan correctamente, ofrecen una resistencia y durabilidad que pocas alternativas pueden igualar.

La elección de los accesorios adecuados es una decisión crítica que impacta directamente en el rendimiento y la vida útil de un sistema. Las conexiones soldadas a tope se distinguen por crear uniones permanentes, extremadamente fuertes y virtualmente libres de fugas, lo que las convierte en la opción predilecta para aplicaciones donde la seguridad y la continuidad del proceso son primordiales. Acompáñenos en este recorrido para desentrañar las características, tipos y ventajas de estos componentes esenciales.

¿Qué son las Conexiones Soldadas a Tope?

Las conexiones soldadas a tope, conocidas en inglés como 'butt weld fittings', son componentes de tubería diseñados para ser unidos directamente a la tubería mediante soldadura. A diferencia de las conexiones roscadas o bridadas, que utilizan mecanismos mecánicos para la unión, las conexiones soldadas a tope forman una unión homogénea con la tubería, creando un sistema continuo y sin interrupciones. Este método de unión es altamente valorado por su capacidad para ofrecer una hermeticidad total, eliminando cualquier punto potencial de fuga y proporcionando una resistencia superior a las tensiones mecánicas, térmicas y de presión.

Estas conexiones son ideales para sistemas que operan bajo condiciones extremas, donde la integridad del sellado es crítica. Su diseño permite un flujo de fluido suave y sin turbulencias significativas, lo que reduce la erosión interna y la caída de presión a lo largo del sistema. Además, al eliminar las bridas y sus correspondientes pernos y juntas, se consigue un sistema más ligero, compacto y con menores requisitos de mantenimiento a largo plazo.

El Acero Inoxidable: El Material Estrella para Conexiones Soldadas a Tope

Aunque las conexiones soldadas a tope pueden fabricarse en diversos materiales, el acero inoxidable se erige como la elección superior para una vasta gama de aplicaciones industriales. Esta aleación, rica en cromo y níquel, confiere a los accesorios propiedades inigualables que son cruciales para el rendimiento y la longevidad del sistema de tuberías.

• Resistencia a la Corrosión: La principal ventaja del acero inoxidable es su excepcional resistencia a la corrosión. La capa pasiva de óxido de cromo que se forma en su superficie actúa como una barrera protectora contra una amplia variedad de agentes corrosivos, incluyendo ácidos, álcalis y ambientes salinos. Esto es vital en industrias como la química, petroquímica, farmacéutica y alimentaria, donde el contacto con sustancias agresivas es constante.
• Durabilidad y Resistencia Mecánica: El acero inoxidable posee una excelente resistencia a la tracción y a la fatiga, lo que le permite soportar altas presiones y vibraciones sin deformarse ni fallar. Es un material robusto que garantiza la estabilidad estructural del sistema incluso bajo condiciones operativas exigentes.
• Higiene y Limpieza: Su superficie lisa y no porosa dificulta la adhesión de bacterias y residuos, lo que lo convierte en el material preferido para aplicaciones sanitarias en las industrias alimentaria y farmacéutica. Facilita los procesos de limpieza y esterilización, cumpliendo con las normativas más estrictas de higiene.
• Resistencia a Temperaturas Extremas: El acero inoxidable mantiene sus propiedades mecánicas y su resistencia a la corrosión tanto a temperaturas criogénicas muy bajas como a temperaturas elevadas, lo que amplía su rango de aplicación a sistemas que manejan fluidos a temperaturas extremas.
• Estética y Sostenibilidad: Además de sus propiedades funcionales, el acero inoxidable ofrece un acabado atractivo y es 100% reciclable, contribuyendo a prácticas industriales más sostenibles.

Tipos de Accesorios para Soldar a Tope

Dentro de la familia de los accesorios para soldar a tope, existe una variedad de piezas diseñadas para cumplir funciones específicas en el diseño de un sistema de tuberías. Los más comunes incluyen:

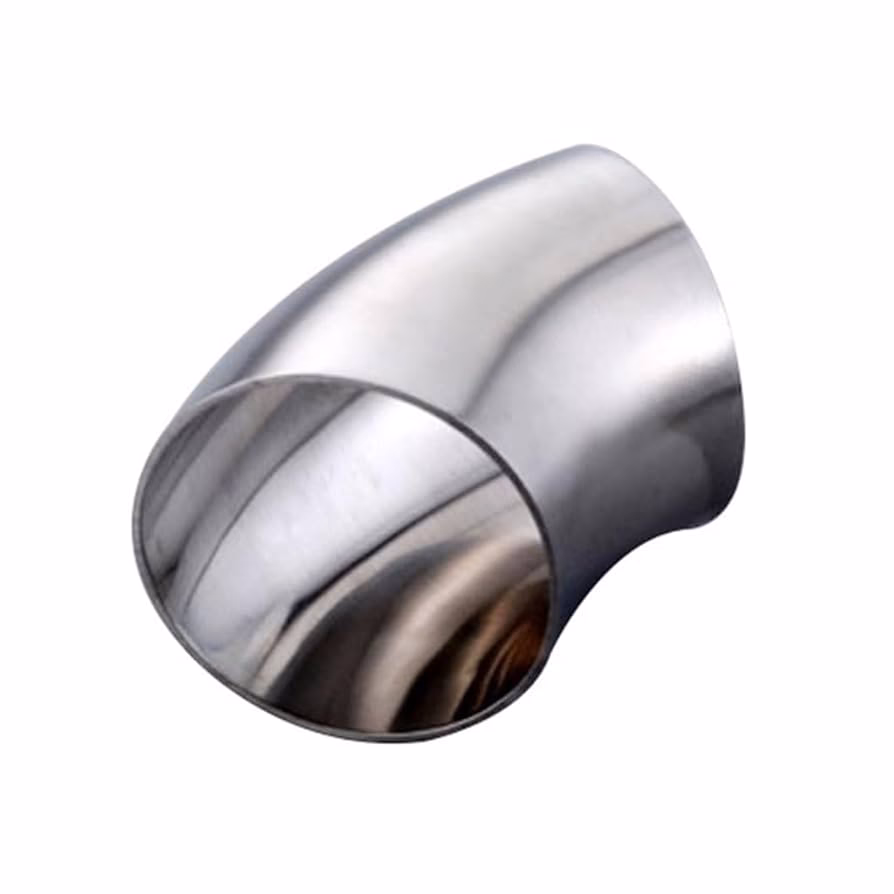

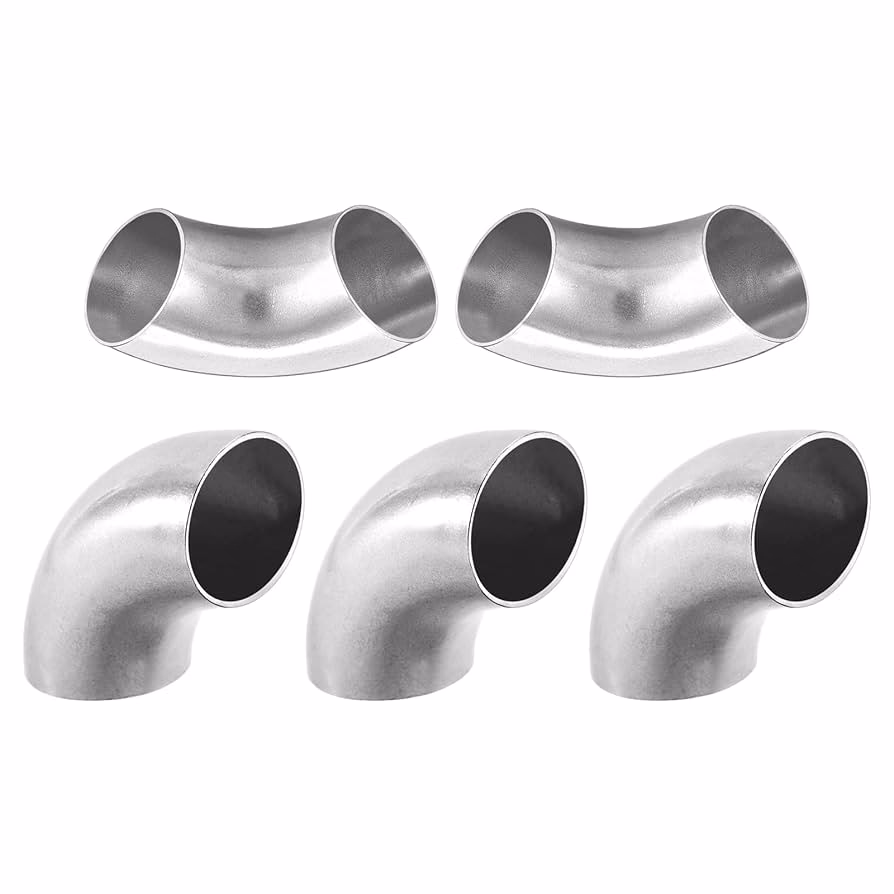

• Codos (Elbows): Permiten cambiar la dirección de la tubería en ángulos específicos (45°, 90°, 180°). Son, sin duda, los accesorios más utilizados.
• Tes (Tees): Se utilizan para bifurcar el flujo de un fluido en dos direcciones. Pueden ser tes rectas (con las tres aberturas del mismo diámetro) o tes reducidas (con la rama de menor diámetro).
• Reducciones (Reducers): Permiten conectar tuberías de diferentes diámetros, ya sea de forma concéntrica (alineando los centros) o excéntrica (alineando un lado).
• Tapas o Fondos (Caps/End Caps): Sirven para cerrar el extremo de una tubería.
• Fondos Abocinados (Stub Ends): Se utilizan en conjunto con bridas sueltas para conectar tuberías a equipos o válvulas, permitiendo un fácil desmontaje.

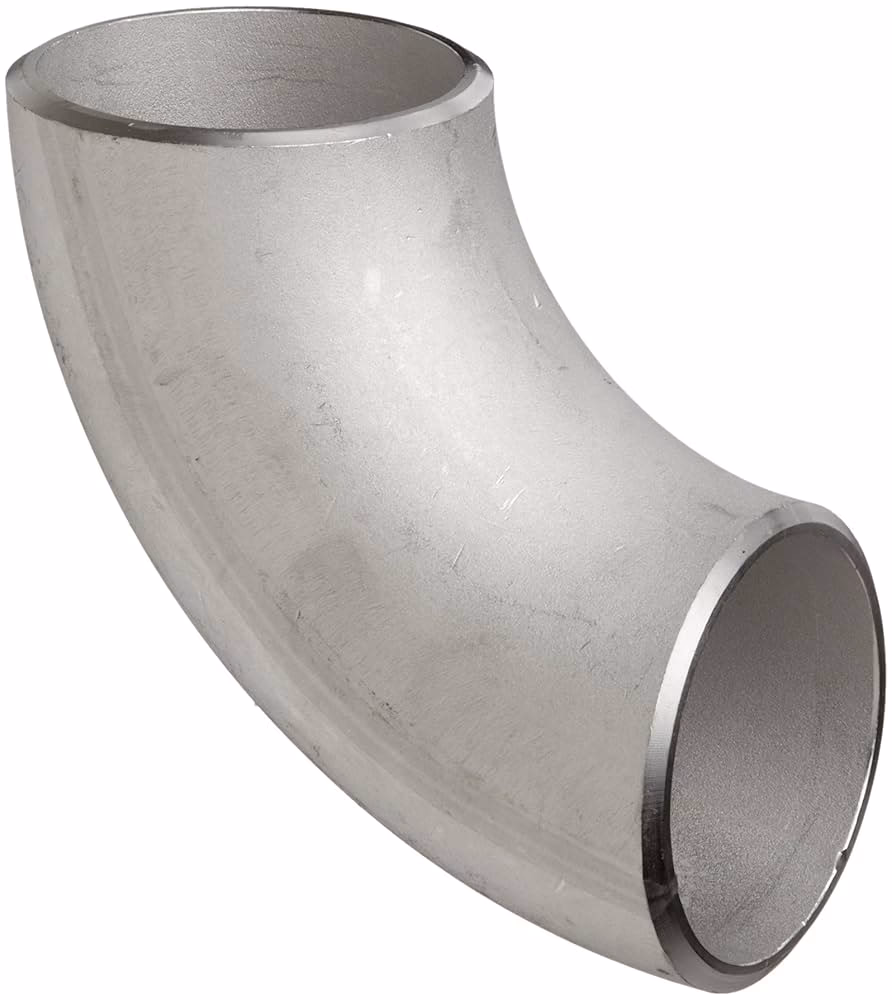

Codos para Soldar a Tope: La Pieza Clave para Cambiar Dirección

Los codos son, quizás, los accesorios más emblemáticos y esenciales en cualquier instalación de tuberías. Su función principal es modificar la trayectoria del flujo de un fluido, permitiendo que la tubería se adapte a la geometría de la planta o estructura. Los codos para soldar a tope están disponibles en diferentes grados, siendo los de 45°, 90° y 180° los más comunes, cada uno adaptándose a necesidades específicas de curvatura.

Codos de Radio Largo (LR) vs. Codos de Radio Corto (SR)

Una distinción fundamental en los codos es su radio de curvatura en relación con el diámetro nominal de la tubería:

• Codos de Radio Largo (LR - Long Radius): El radio de curvatura es 1.5 veces el diámetro nominal de la tubería (R = 1.5D). Estos codos ofrecen una curvatura más suave y gradual. Esta característica minimiza la caída de presión, reduce la turbulencia del flujo y disminuye el desgaste por erosión en el interior del codo. Son la opción preferida para la mayoría de las aplicaciones donde el espacio lo permite, especialmente en sistemas de alta velocidad o con fluidos abrasivos, ya que optimizan el rendimiento hidráulico del sistema.
• Codos de Radio Corto (SR - Short Radius): El radio de curvatura es igual al diámetro nominal de la tubería (R = 1D). Estos codos presentan una curvatura más cerrada y compacta. Se utilizan principalmente cuando el espacio es limitado y se requiere un cambio de dirección más abrupto. Sin embargo, debido a su curvatura más pronunciada, pueden generar una mayor caída de presión y turbulencia en el flujo, lo que los hace menos adecuados para ciertas aplicaciones de alta eficiencia o donde la erosión es una preocupación.

La elección entre un codo de radio largo y uno de radio corto dependerá de factores como el espacio disponible, las características del fluido, la caída de presión admisible y la economía del proyecto. En sistemas donde la eficiencia del flujo y la durabilidad son prioritarias, los codos de radio largo son la elección habitual.

Tabla Comparativa de Codos de Radio Largo (LR) para Soldar a Tope (90°) - Acero Inoxidable

A continuación, se presenta una tabla con dimensiones aproximadas para codos de radio largo de 90 grados, fabricados en acero inoxidable, con espesores de pared estándar (Schedule 40/STD), para diámetros comunes:

Nota: Las dimensiones y pesos pueden variar ligeramente según el fabricante y las tolerancias de la normativa aplicada (ej. ASME B16.9 para fittings de soldadura a tope).

Ventajas Insuperables de las Conexiones Soldadas a Tope

La adopción de conexiones soldadas a tope en sistemas de tuberías de acero inoxidable ofrece una serie de beneficios que las posicionan como la opción superior en numerosas aplicaciones:

• Máxima Integridad Estructural: La soldadura a tope crea una unión que es tan fuerte, o incluso más fuerte, que el propio material de la tubería y el accesorio, garantizando una resistencia excepcional a las fuerzas axiales, de flexión y torsión.
• Prevención de Fugas: Al eliminar las uniones mecánicas (bridas, roscas), se minimiza drásticamente el riesgo de fugas, lo que es crucial para la seguridad, la protección del medio ambiente y la eficiencia del proceso, especialmente con fluidos peligrosos o costosos.
• Flujo Optimizado: La superficie interna lisa y continua de una conexión soldada a tope reduce la turbulencia y la caída de presión, lo que se traduce en una mayor eficiencia del sistema y menores costos de bombeo.
• Menor Mantenimiento: Al no tener juntas ni pernos que apretar o reemplazar, las conexiones soldadas a tope requieren un mantenimiento significativamente menor a lo largo de su vida útil.
• Compactas y Ligeras: La ausencia de bridas voluminosas y pesadas hace que los sistemas soldados a tope sean más compactos y ligeros, lo que puede ser una ventaja en instalaciones con restricciones de espacio o peso.
• Resistencia a Temperaturas y Presiones Extremas: Son la solución ideal para aplicaciones de alta presión y alta temperatura, donde otras uniones podrían fallar.

Normativas y Estándares de Calidad

La fabricación de accesorios para soldar a tope, especialmente los de acero inoxidable, está regida por estrictas normativas internacionales que aseguran su calidad, dimensiones y propiedades mecánicas. La norma ASTM A403 es la más relevante para accesorios de tubería forjados de acero inoxidable austenítico para soldadura a tope. Esta norma especifica los requisitos para los materiales, las propiedades mecánicas, los tratamientos térmicos, las dimensiones y las pruebas. Adicionalmente, la norma ASME B16.9 establece las dimensiones y tolerancias para los accesorios de tubería forjados de soldadura a tope, garantizando la compatibilidad entre componentes de diferentes fabricantes y la facilidad de instalación.

Cumplir con estas normativas no es solo una cuestión de calidad, sino de seguridad y fiabilidad. Un accesorio certificado bajo estos estándares garantiza que ha sido fabricado con los materiales correctos, bajo procesos controlados y que cumple con las especificaciones de rendimiento necesarias para las aplicaciones industriales más críticas.

Aplicaciones Industriales de los Codos y Accesorios Soldados a Tope

Gracias a sus propiedades superiores, los codos y accesorios de acero inoxidable para soldar a tope son indispensables en una amplia gama de industrias:

• Industria Química y Petroquímica: Para el transporte de químicos corrosivos, ácidos y fluidos a altas temperaturas y presiones.
• Industria Alimentaria y de Bebidas: Para líneas de procesamiento que requieren la máxima higiene y resistencia a la corrosión de productos alimenticios.
• Industria Farmacéutica: En sistemas que manejan ingredientes activos y productos finales, donde la pureza y la prevención de la contaminación son críticas.
• Generación de Energía: En centrales eléctricas, para sistemas de vapor, agua de refrigeración y otras tuberías de alta presión y temperatura.
• Petróleo y Gas: En oleoductos, gasoductos y refinerías, para garantizar la seguridad y la eficiencia en el transporte de hidrocarburos.
• Tratamiento de Aguas: En plantas de tratamiento de aguas residuales y potables, donde la resistencia a la corrosión es clave.

Consideraciones en la Instalación

La eficacia de una conexión soldada a tope no solo reside en la calidad del accesorio, sino también en la pericia del proceso de soldadura. Es fundamental que la instalación sea realizada por soldadores calificados que sigan procedimientos de soldadura aprobados y utilicen equipos adecuados. Aspectos como la preparación de los bordes, el control de la temperatura de precalentamiento (si aplica), la selección del material de aporte y la inspección post-soldadura (mediante pruebas no destructivas como radiografías o ultrasonido) son cruciales para asegurar la integridad de la unión y, por ende, la fiabilidad del sistema completo.

Una soldadura de calidad garantiza que la unión sea tan fuerte como el resto de la tubería, manteniendo las ventajas de hermeticidad y resistencia que caracterizan a este tipo de conexiones. La inversión en mano de obra calificada y en procesos de soldadura rigurosos es una inversión en la seguridad y la durabilidad de la instalación.

Preguntas Frecuentes (FAQs)

¿Qué diferencia a una conexión soldada a tope de otras opciones como bridas o roscas?

La principal diferencia radica en el método de unión. Las conexiones soldadas a tope crean una unión permanente, homogénea y continua mediante soldadura, eliminando la necesidad de elementos mecánicos como pernos o sellos. Esto resulta en una unión de mayor resistencia, completamente hermética, más compacta y con un flujo interno sin obstrucciones. Las bridas y roscas, aunque ofrecen facilidad de desmontaje, son inherentemente más propensas a fugas bajo ciertas condiciones y pueden requerir más mantenimiento.

¿Por qué es fundamental el acero inoxidable en estos accesorios?

El acero inoxidable es fundamental por su excepcional resistencia a la corrosión, su durabilidad bajo altas presiones y temperaturas, y sus propiedades higiénicas. Su capacidad para formar una capa pasiva protectora lo hace ideal para entornos agresivos, asegurando la longevidad y la integridad del sistema sin degradación por corrosión, lo que no solo protege la infraestructura sino también la pureza de los fluidos transportados.

¿Qué significa "radio largo" en un codo y cuándo se prefiere?

Un codo de "radio largo" (LR) tiene un radio de curvatura que es 1.5 veces el diámetro nominal de la tubería (1.5D). Se prefiere en la mayoría de las aplicaciones porque su curvatura suave minimiza la caída de presión, reduce la turbulencia del flujo y disminuye la erosión interna. Esto lo hace ideal para sistemas de alta velocidad, con fluidos abrasivos, o donde la eficiencia hidráulica y la vida útil prolongada son prioritarias. Los codos de "radio corto" (1D), en contraste, se usan solo cuando el espacio es extremadamente limitado.

¿Pueden las conexiones soldadas a tope soportar condiciones extremas?

Absolutamente. De hecho, son la opción preferida para aplicaciones que involucran condiciones extremas. Su diseño y el método de unión por soldadura les confieren una resistencia superior a altas presiones, temperaturas elevadas y bajas (criogénicas), así como a vibraciones y tensiones mecánicas. La unión soldada es inherentemente más fuerte y más resistente a la fatiga que las conexiones mecánicas, lo que las hace ideales para entornos industriales críticos.

¿Qué normativas rigen la fabricación de estos accesorios?

La fabricación de accesorios para soldar a tope, especialmente los de acero inoxidable, se rige por normativas internacionales estrictas para garantizar su calidad y compatibilidad. Las más importantes incluyen la norma ASTM A403, que especifica los requisitos para los accesorios de tubería forjados de acero inoxidable austenítico para soldadura a tope, y la norma ASME B16.9, que define las dimensiones y tolerancias de estos accesorios. El cumplimiento de estas normas es crucial para asegurar la fiabilidad y seguridad de los sistemas de tuberías.

Conclusión

Los codos y accesorios de acero inoxidable para soldar a tope representan la cúspide de la ingeniería de tuberías cuando se busca la máxima fiabilidad, resistencia y durabilidad. Su capacidad para crear uniones permanentes, herméticas y extremadamente robustas los convierte en componentes indispensables en las industrias más exigentes. Al elegir estos accesorios, se invierte en sistemas que minimizan el riesgo de fugas, optimizan el flujo de fluidos y requieren un mantenimiento reducido, garantizando así la seguridad operativa y la eficiencia a largo plazo. La combinación de la resistencia inherente del acero inoxidable con la integridad de la soldadura a tope ofrece una solución que no solo cumple, sino que supera, las expectativas de las aplicaciones industriales modernas.
