Tapas de Acero Inoxidable: Más Allá de la Olla

Cuando escuchamos la palabra 'tapa', nuestra mente a menudo evoca la imagen de una simple cubierta para una olla de cocina. Sin embargo, en el ámbito de la ingeniería industrial, especialmente en la fabricación de recipientes a presión de acero inoxidable, el término 'tapa' (o cabeza) adquiere un significado mucho más profundo y crítico. No se trata solo de contener, sino de soportar condiciones extremas, garantizar la seguridad y optimizar procesos. Este artículo se adentrará en el sofisticado universo de las tapas de acero inoxidable utilizadas en la industria, desglosando sus tipos, aplicaciones y la razón por la cual el acero inoxidable es el material predilecto para estas estructuras esenciales.

A diferencia de una tapa de olla doméstica, que simplemente sella un recipiente a presión atmosférica, las cabezas de los recipientes industriales están diseñadas para resistir presiones internas o externas significativas, temperaturas extremas y ambientes corrosivos. El acero inoxidable, con su excepcional resistencia a la corrosión, alta resistencia mecánica y durabilidad, se convierte en el material ideal para asegurar la integridad y la longevidad de estos componentes vitales.

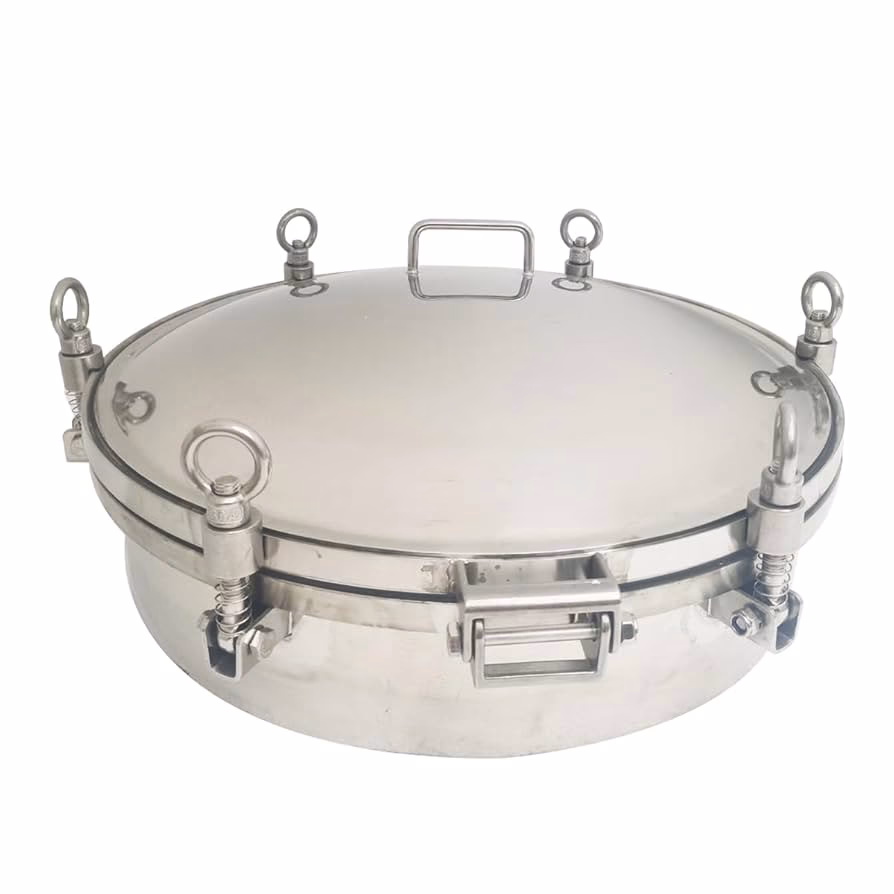

Tapas Únicamente Abombadas: Una Solución Práctica

Las tapas únicamente abombadas son un tipo particular de cabeza empleada en recipientes que operan bajo presiones manométricas relativamente bajas. Su diseño estructural se caracteriza por una curvatura suave y uniforme en toda su superficie. La principal ventaja de estas tapas radica en su costo de fabricación, que puede considerarse bajo en comparación con otras geometrías más complejas. Esto las convierte en una opción atractiva para aplicaciones donde la presión no es crítica y se busca optimizar el presupuesto.

Sin embargo, es fundamental destacar una consideración importante: si bien son económicas para bajas presiones, su uso en situaciones de presión relativamente alta requiere un análisis de ingeniería exhaustivo. La transición brusca de dirección en el punto donde la tapa se une al cuerpo cilíndrico del recipiente puede generar concentraciones de esfuerzos. Estas concentraciones, si no se manejan adecuadamente mediante el cálculo de espesores apropiados y un diseño de unión robusto, podrían comprometer la integridad estructural del recipiente. Por ello, su aplicación se limita a escenarios donde las ventajas económicas superan los desafíos de diseño de tensiones, siempre bajo una rigurosa evaluación de seguridad.

Tipos de Tapas de Acero Inoxidable para Recipientes a Presión

La elección de la tapa adecuada para un recipiente a presión de acero inoxidable depende de múltiples factores, incluyendo la presión de operación, la temperatura, el tipo de fluido, el diámetro del recipiente y, por supuesto, el presupuesto. A continuación, exploraremos los tipos más comunes:

Tapas Planas: Simplicidad y Economía

Las tapas planas son, como su nombre indica, superficies planas utilizadas principalmente en recipientes sujetos a presión atmosférica. Aunque en ciertos casos específicos pueden emplearse en recipientes a presión, su diseño plano las hace menos eficientes para distribuir las tensiones internas, requiriendo un mayor espesor para soportar presiones significativas. Su costo de fabricación es el más bajo entre todas las opciones, lo que las hace ideales para tanques de almacenamiento de grandes dimensiones donde la presión interna es mínima o nula. El acero inoxidable en estas aplicaciones garantiza la resistencia a la corrosión del contenido almacenado.

Tapas Toriesféricas: El Estándar Industrial

Las tapas toriesféricas son, sin duda, las de mayor aceptación y uso en la industria. Su popularidad se debe a una combinación ideal de bajo costo de fabricación y una excelente capacidad para soportar grandes presiones manométricas. Su característica distintiva es que el radio del abombado es aproximadamente igual al diámetro del recipiente. Esta geometría permite una distribución de esfuerzos más eficiente que las tapas planas, reduciendo la necesidad de espesores excesivos. Se pueden fabricar en una amplia gama de diámetros, desde 0.3 hasta 6 metros (aproximadamente 11.8 a 236.22 pulgadas), lo que las hace versátiles para una gran variedad de aplicaciones industriales, desde tanques de proceso hasta reactores.

Tapas Semielípticas: Cuando la Presión Aumenta

Las tapas semielípticas son la elección preferida cuando el espesor calculado para una tapa toriesférica resulta ser excesivamente alto debido a las elevadas presiones de operación. Estas tapas ofrecen una distribución de tensiones más uniforme y eficiente que las toriesféricas, permitiéndoles soportar mayores presiones con un menor espesor de material. Su silueta describe una elipse con una relación de 2:1 (es decir, la profundidad de la tapa es la mitad de su diámetro). El proceso de fabricación de estas tapas es más complejo, generalmente por troquelado, lo que incrementa su costo. En México, su fabricación está limitada a un diámetro máximo de 3 metros. El uso de acero inoxidable es crucial en estas tapas para asegurar la resistencia a la corrosión bajo las altas presiones y condiciones severas.

Tapas Semiesféricas: Para Presiones Críticas

Las tapas semiesféricas representan la cúspide en términos de capacidad para soportar presiones críticas. Como su nombre lo indica, su silueta describe una media circunferencia perfecta, lo que les confiere la mejor distribución de esfuerzos posible. Esta geometría minimiza las concentraciones de tensión, permitiendo soportar las presiones más elevadas con el menor espesor de material comparativo. Su costo es el más alto debido a la complejidad de su fabricación. Sin embargo, no hay límite dimensional para su fabricación, lo que las hace adecuadas para los recipientes a presión más grandes y exigentes, como los utilizados en la industria petroquímica o nuclear, donde el acero inoxidable es indispensable por su robustez y resistencia a ambientes extremos.

Tapa 80:10: Una Solución Local a Desafíos de Fabricación

La Tapa 80:10 surge como una solución ingeniosa a las limitaciones de fabricación en ciertas regiones, como México, donde no siempre se dispone de prensas lo suficientemente grandes para troquelar tapas semielípticas 2:1 de grandes dimensiones. Esta tapa se ha desarrollado como un equivalente funcional a la semielíptica 2:1. Sus características principales son: el radio de abombado es el 80% del diámetro del recipiente, y el radio de esquina o de nudillos es igual al 10% del diámetro. Esta configuración particular permite lograr una distribución de esfuerzos similar a la semielíptica, pero con un proceso de fabricación adaptado a las capacidades locales, manteniendo las ventajas del acero inoxidable en cuanto a durabilidad y resistencia.

Tapas Cónicas: Para Flujos Específicos y Transiciones

Las tapas cónicas se utilizan comúnmente en fondos de recipientes donde pudiese haber acumulación de sólidos, facilitando su descarga (como en tolvas o silos). También funcionan como transiciones eficientes en cambios de diámetro de recipientes cilíndricos, lo que las hace muy comunes en torres fraccionadoras o de destilación. No hay límites significativos en cuanto a las dimensiones para su fabricación. La única limitación crítica es que el ángulo de vértice no debe ser tan plano como para ser calculado como una tapa plana, ya que esto podría generar concentraciones de esfuerzo excesivas. El acero inoxidable es fundamental aquí para evitar la corrosión y asegurar la higiene en el manejo de diversos materiales.

Tapas Toricónicas: Cónicas con una Mejor Transición

A diferencia de las tapas cónicas puras, las tapas toricónicas incorporan un radio de transición mayor en su diámetro, el cual no debe ser menor al 6% del diámetro mayor o 3 veces el espesor. Esta característica mejora la distribución de esfuerzos en la zona de unión con el cuerpo cilíndrico, reduciendo las tensiones localizadas. Comparten las mismas restricciones de ángulo que las cónicas. En México, su fabricación está limitada a un diámetro máximo de 6 metros. Son ideales para aplicaciones que requieren las ventajas de una forma cónica pero con una mayor robustez estructural en la zona de transición, aprovechando la resistencia y durabilidad del acero inoxidable.

Tapas Planas con Ceja: Simplicidad con Refuerzo

Las tapas planas con ceja son una variante de las tapas planas, diseñadas principalmente para recipientes a presión atmosférica. La 'ceja' o borde elevado proporciona un refuerzo estructural adicional que facilita su unión al cuerpo del recipiente y mejora ligeramente su capacidad de carga en comparación con una tapa plana simple. Su costo es relativamente bajo, lo que las hace económicas para aplicaciones de baja presión. Tienen un límite dimensional de 6 metros de diámetro máximo. Al igual que otras tapas para presión atmosférica, el acero inoxidable es crucial para garantizar la resistencia a la corrosión y la limpieza del contenido.

Tabla Comparativa de Tipos de Tapas de Acero Inoxidable

Preguntas Frecuentes sobre Tapas de Acero Inoxidable

¿Por qué es importante elegir la tapa correcta para un recipiente a presión?

La elección de la tapa correcta es fundamental para la seguridad, la eficiencia y la vida útil de un recipiente a presión. Una tapa mal seleccionada puede llevar a fallas estructurales, fugas, accidentes catastróficos y un rendimiento deficiente. Cada tipo de tapa tiene propiedades únicas de distribución de esfuerzos que deben coincidir con las condiciones de operación (presión, temperatura, tipo de fluido) para garantizar la integridad del sistema.

¿Qué tipo de tapa de acero inoxidable es la más económica?

Las tapas planas son generalmente las más económicas de fabricar debido a su simplicidad geométrica. Sin embargo, su uso está limitado a recipientes a presión atmosférica o muy baja, ya que para presiones más altas requerirían un espesor excesivo de material, lo que anularía su ventaja de costo. Las tapas toriesféricas también se consideran de bajo costo y son la opción más popular para una amplia gama de presiones.

¿Cuándo se utilizan las tapas semielípticas?

Las tapas semielípticas se utilizan cuando las presiones de operación son significativamente altas, y el cálculo de una tapa toriesférica resultaría en un espesor de material excesivo. Su geometría elíptica proporciona una distribución de esfuerzos más uniforme y eficiente, permitiendo el uso de menor espesor de material para soportar las mismas o mayores presiones, lo que las hace ideales para recipientes de alta presión.

¿Existe alguna limitación en el tamaño de las tapas semiesféricas?

No, las tapas semiesféricas son el único tipo de cabeza para el cual no existe un límite dimensional intrínseco para su fabricación. Su diseño de media esfera permite escalar a cualquier tamaño requerido, lo que las hace adecuadas para los recipientes a presión más grandes y críticos de la industria. Sin embargo, su alto costo y la complejidad de su producción aumentan con el tamaño.

¿Qué ventajas ofrece el acero inoxidable en la fabricación de estas tapas?

El acero inoxidable es el material preferido para la fabricación de estas tapas por varias razones clave: su excepcional resistencia a la corrosión lo hace ideal para contener una amplia gama de fluidos, desde químicos agresivos hasta productos alimenticios; su alta resistencia mecánica permite soportar grandes presiones y temperaturas; su durabilidad asegura una larga vida útil con mínimo mantenimiento; y su capacidad de ser fácilmente limpiado lo hace indispensable en industrias con estrictos requisitos de higiene.

En resumen, las tapas de acero inoxidable para recipientes a presión son componentes de ingeniería altamente especializados, muy distantes de una simple tapa de olla. Su selección y diseño estructural son cruciales para la seguridad y eficiencia de innumerables procesos industriales, y el acero inoxidable es el material que permite a estas estructuras cumplir con los más altos estándares de rendimiento y durabilidad. Comprender las diferencias entre cada tipo es fundamental para cualquier profesional involucrado en el diseño, fabricación o mantenimiento de sistemas de presión.
