Abrazaderas de Tuberías: La Elección Ideal

En el vasto mundo de la ingeniería y la construcción, la infraestructura de tuberías es fundamental para el transporte eficiente de líquidos, gases y sólidos. Sin embargo, la integridad y el rendimiento de estos sistemas dependen en gran medida de un componente a menudo subestimado pero crítico: los soportes de tuberías. Estos elementos no solo sostienen el peso de la tubería y su contenido, sino que también mitigan los efectos de la expansión térmica, la vibración y las cargas externas, garantizando la seguridad y la longevidad de toda la instalación. Elegir el soporte adecuado es una decisión que impacta directamente en la eficiencia operativa y en la prevención de fallas costosas.

Las abrazaderas de tubo de anillo dividido, como los ganchos de tubo de 3 a 3.1 pulgadas (75-80 mm) con su diseño ajustable y robusto, representan una solución versátil y eficaz para una amplia gama de aplicaciones. Su capacidad de ajuste, combinada con la seguridad que ofrece un tornillo y un tubo de expansión para su fijación, los convierte en una opción predilecta para profesionales que buscan fiabilidad y facilidad de instalación. Pero, ¿qué hace que un soporte de tuberías sea el 'mejor' y cómo podemos asegurarnos de tomar la decisión correcta para nuestras necesidades?

La Importancia Vital de los Soportes de Tuberías

Los soportes de tuberías son mucho más que simples anclajes; son componentes ingenieriles diseñados para cumplir funciones específicas y cruciales dentro de un sistema de tuberías. Su propósito principal es transferir la carga de la tubería a las estructuras de soporte, ya sean paredes, techos o marcos. Esta carga incluye no solo el peso propio del material de la tubería, sino también el peso del fluido o material que transporta, el aislamiento, las válvulas y cualquier otro accesorio adjunto. Sin un soporte adecuado, las tuberías pueden ceder, deformarse o incluso romperse, provocando fugas, daños materiales y, en casos extremos, accidentes graves.

Más allá del soporte de peso estático, los soportes juegan un papel crucial en la gestión de otras fuerzas dinámicas y ambientales. Las tuberías, especialmente aquellas que transportan fluidos a temperaturas variables, experimentan expansión y contracción térmica. Los soportes bien diseñados permiten este movimiento controlado, evitando tensiones excesivas en las uniones y en la propia tubería. Del mismo modo, absorben las vibraciones generadas por el flujo de fluidos o el funcionamiento de equipos cercanos, protegiendo la integridad estructural del sistema y reduciendo el ruido. En ambientes corrosivos o de alta exigencia, la elección del material del soporte es tan importante como su diseño, siendo el acero inoxidable una opción superior por su resistencia y durabilidad.

Tipos Comunes de Soportes de Tuberías y sus Aplicaciones

Existe una gran variedad de soportes de tuberías, cada uno diseñado para una función específica. Comprender sus diferencias es clave para seleccionar el más adecuado:

• Soportes Rígidos: Estos soportes restringen el movimiento de la tubería en una o más direcciones. Incluyen abrazaderas (como las de anillo dividido), colgadores, zapatas y anclajes. Son ideales para fijar tuberías en puntos específicos, soportar cargas verticales y resistir empujes horizontales.
• Soportes Elásticos (Muelles): Utilizados para permitir el movimiento vertical de la tubería debido a la expansión o contracción térmica, mientras proporcionan un soporte de carga constante o variable. Son comunes en sistemas de vapor o agua caliente.
• Amortiguadores (Snubbers): Diseñados para resistir movimientos repentinos y transitorios, como los causados por terremotos o golpes de ariete, mientras permiten un movimiento lento y gradual (por ejemplo, por expansión térmica).

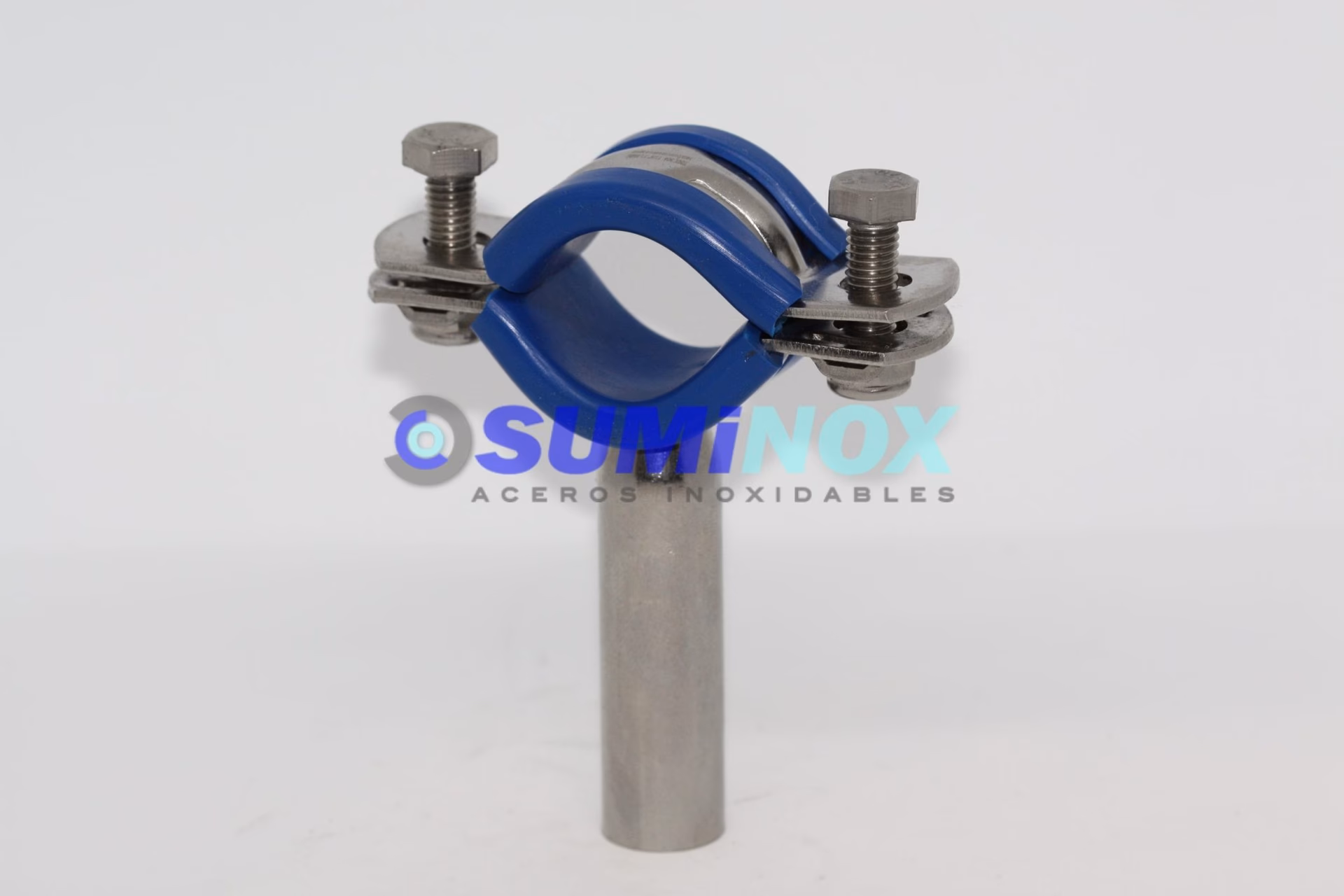

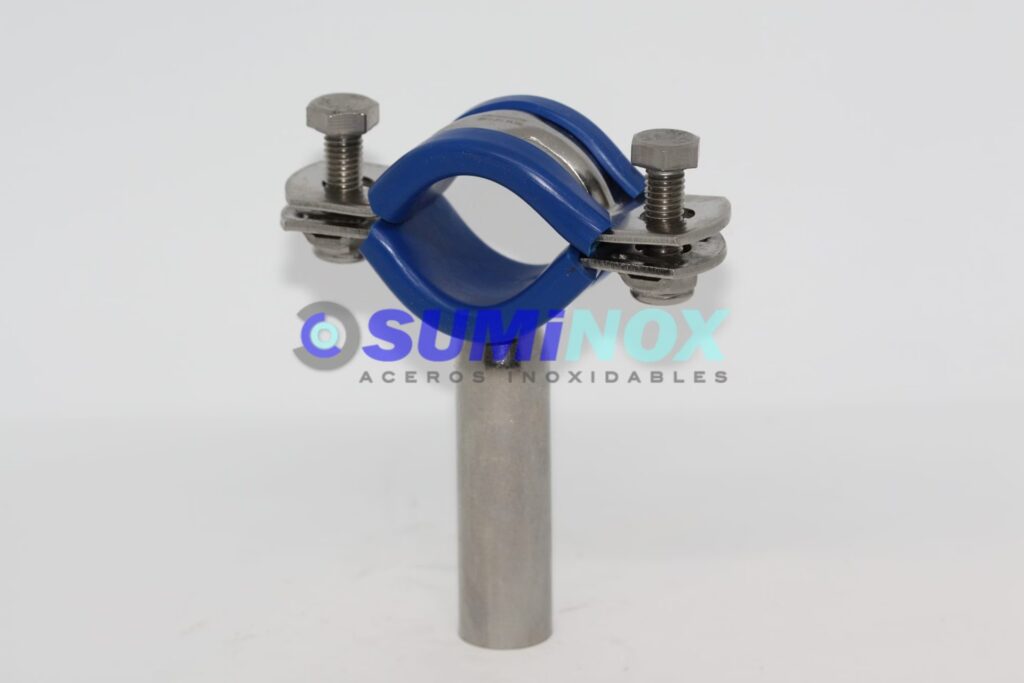

• Abrazaderas de Anillo Dividido: Estas abrazaderas, como las descritas en el producto, son particularmente versátiles. Consisten en dos mitades que se unen alrededor de la tubería, a menudo con un tornillo para apretar y asegurar el agarre. Su diseño permite un ajuste preciso al diámetro exterior de la tubería, ofreciendo un soporte firme y adaptable. Son excelentes para montaje en pared o techo, especialmente cuando se combinan con un tornillo y un tubo de expansión para una fijación robusta.

Materiales de Fabricación: ¿Por Qué el Acero Inoxidable es una Elección Superior?

La selección del material del soporte es tan crucial como su diseño. Los materiales comunes incluyen acero al carbono, acero galvanizado, hierro fundido y, cada vez más, acero inoxidable. Cada uno ofrece diferentes grados de resistencia, durabilidad y protección contra la corrosión.

Ventajas del Acero Inoxidable en Soportes de Tuberías:

1. Resistencia a la Corrosión: Esta es la ventaja más destacada del acero inoxidable. Su contenido de cromo forma una capa pasiva protectora que lo hace altamente resistente a la oxidación, la corrosión por picaduras y la corrosión intergranular. Esto es fundamental en ambientes húmedos, químicos o salinos, donde otros metales se degradarían rápidamente.
2. Durabilidad y Larga Vida Útil: Los soportes de acero inoxidable tienen una vida útil significativamente más larga que los de acero al carbono o galvanizado, reduciendo la necesidad de reemplazos frecuentes y minimizando los costos de mantenimiento a largo plazo.
3. Higiene: Su superficie no porosa y fácil de limpiar lo convierte en el material preferido para aplicaciones sanitarias, farmacéuticas y alimentarias, donde la contaminación es inaceptable.
4. Resistencia a Altas Temperaturas: Muchas aleaciones de acero inoxidable mantienen su resistencia y propiedades mecánicas a temperaturas elevadas, lo que los hace adecuados para sistemas de tuberías que operan en condiciones térmicas extremas.
5. Estética: El acabado brillante y limpio del acero inoxidable es a menudo deseable en aplicaciones visibles, contribuyendo a una apariencia profesional y ordenada.
6. Resistencia Mecánica: A pesar de su resistencia a la corrosión, el acero inoxidable también ofrece una excelente resistencia a la tracción y a la fatiga, lo que garantiza que los soportes puedan soportar cargas pesadas y tensiones mecánicas durante años.

Para los ganchos de tubo de anillo dividido de 2.953-3.150 mm, aunque el material se describe como 'metal', la opción de acero inoxidable elevaría exponencialmente sus prestaciones, especialmente en entornos donde la resistencia a la corrosión es primordial. Imagínese la tranquilidad de saber que sus soportes resistirán el paso del tiempo, la humedad y los agentes químicos sin comprometer la seguridad de su sistema.

Criterios Clave para la Selección del Mejor Soporte

Seleccionar el soporte de tuberías 'mejor' no es una decisión única, sino un proceso que implica considerar varios factores específicos del proyecto:

• Diámetro y Material de la Tubería: El soporte debe ser compatible con el diámetro exterior de la tubería. La descripción del producto indica un rango ajustable de 75-80 mm (aproximadamente 3 a 3.1 pulgadas), lo que lo hace versátil para tuberías de ese tamaño. El material de la tubería (ej. PVC, cobre, acero) también puede influir en el tipo de soporte para evitar reacciones galvánicas.
• Peso de la Carga: Calcule el peso total de la tubería, el fluido, el aislamiento y los accesorios para asegurar que el soporte tenga la capacidad de carga adecuada. Los soportes 'resistentes' como los mencionados son ideales para cargas significativas.
• Condiciones Ambientales: Considere la exposición a la humedad, químicos, temperaturas extremas, rayos UV y agentes corrosivos. Aquí es donde el acero inoxidable brilla, ofreciendo una resistencia superior en entornos agresivos.
• Movimiento de la Tubería: ¿La tubería experimentará expansión/contracción térmica o vibraciones? Si es así, necesitará soportes que permitan o mitiguen estos movimientos. Las abrazaderas fijas son excelentes para la contención, pero en sistemas con mucho movimiento, se deben complementar con soportes deslizantes o elásticos.
• Método de Fijación: ¿Se montará en pared, techo o suelo? Los ganchos de anillo dividido con tornillo y tubo de expansión son perfectos para una fijación segura en superficies sólidas.
• Espaciado de Soportes: Un espaciado adecuado previene la deformación de la tubería y la sobrecarga de los soportes individuales. Las tablas de espaciado recomendadas varían según el diámetro y el material de la tubería.
• Coste vs. Durabilidad: Aunque el acero inoxidable puede tener un costo inicial más alto, su durabilidad y baja necesidad de mantenimiento a menudo resultan en un costo total de propiedad (TCO) inferior a largo plazo.

Instalación y Mantenimiento para una Durabilidad Óptima

Una vez seleccionado el soporte adecuado, su instalación correcta es fundamental para garantizar su rendimiento y la seguridad del sistema. Las abrazaderas de anillo dividido, con su diseño sencillo y el uso de tornillos y tubos de expansión, facilitan una instalación rápida y segura. Asegúrese de que la superficie de montaje sea lo suficientemente robusta para soportar la carga esperada. Utilice las herramientas adecuadas para apretar los tornillos, garantizando un agarre firme sin deformar la tubería.

El mantenimiento regular es igualmente importante. Inspeccione periódicamente los soportes en busca de signos de corrosión, deformación, holgura o desgaste. Los soportes de acero inoxidable requieren menos mantenimiento en términos de protección contra la corrosión, pero aún así deben revisarse para asegurar que los tornillos estén apretados y que no haya daños estructurales. Un programa de inspección preventiva puede identificar problemas antes de que se conviertan en fallas costosas, prolongando la vida útil de todo el sistema de tuberías.

Tabla Comparativa: Abrazaderas de Anillo Dividido

Preguntas Frecuentes sobre Soportes de Tuberías

¿Cuál es la diferencia entre un soporte rígido y un soporte flexible?

Un soporte rígido fija la tubería en su lugar, restringiendo el movimiento en todas o varias direcciones. Un soporte flexible, como los de muelle, permite el movimiento controlado de la tubería (generalmente vertical) para acomodar la expansión térmica, mientras sigue soportando la carga.

¿Con qué frecuencia debo instalar soportes de tuberías?

El espaciado de los soportes depende del diámetro de la tubería, el material, el peso del contenido y la temperatura de operación. Existen tablas y normas de ingeniería (como ASME B31.1 o B31.3) que proporcionan pautas específicas. Un espaciado insuficiente puede causar flacidez y estrés en la tubería, mientras que un espaciado excesivo es un desperdicio de recursos.

¿Pueden los soportes de tuberías prevenir el golpe de ariete?

Los soportes rígidos pueden ayudar a mitigar los efectos del golpe de ariete al restringir el movimiento de la tubería, pero no lo previenen directamente. La prevención del golpe de ariete requiere un diseño adecuado del sistema, incluyendo válvulas de alivio y control de velocidad del flujo.

¿Por qué el acero inoxidable es tan recomendado para soportes en la industria alimentaria?

El acero inoxidable es ideal para la industria alimentaria por su excepcional resistencia a la corrosión (especialmente de ácidos y soluciones de limpieza), su superficie no porosa que evita el crecimiento bacteriano y su facilidad de limpieza y sanitización. Esto es crucial para mantener los estándares de higiene y seguridad alimentaria.

¿Es necesario usar un tubo de expansión con cada tornillo de fijación?

Si el soporte se va a fijar en una pared de mampostería, hormigón o ladrillo, el tubo de expansión (o taco) es esencial. Proporciona una fijación segura y distribuye la carga de manera efectiva, evitando que el tornillo se afloje o que la pared se dañe. Para fijaciones en estructuras metálicas, a menudo se utilizan pernos o soldadura directa.

En resumen, la elección del 'mejor' soporte de tuberías no es un concepto absoluto, sino una decisión informada basada en las necesidades específicas de cada proyecto. Sin embargo, la versatilidad y la robustez de los ganchos de tubo de anillo dividido ajustables, combinadas con la durabilidad y la resistencia superior del acero inoxidable, los posicionan como una opción altamente recomendable para asegurar la estabilidad y la longevidad de sus sistemas de tuberías. Invertir en soportes de calidad es invertir en la seguridad, la eficiencia y la rentabilidad a largo plazo de sus instalaciones.
