Tensiones Admisibles: Clave en Acero Inoxidable

Cuando diseñamos estructuras con acero inoxidable, la seguridad y la durabilidad son primordiales. No basta con seleccionar el material adecuado; es crucial comprender cómo se comporta bajo carga y qué límites puede soportar sin fallar. Aquí es donde entran en juego las tensiones admisibles, un concepto fundamental que nos permite garantizar la integridad y estabilidad de cualquier elemento estructural. Pero la historia no termina ahí, ya que fenómenos como el pandeo lateral torsional pueden introducir complejidades adicionales que deben ser cuidadosamente gestionadas para evitar colapsos inesperados.

¿Qué son las Tensiones Admisibles y por qué son Vitales?

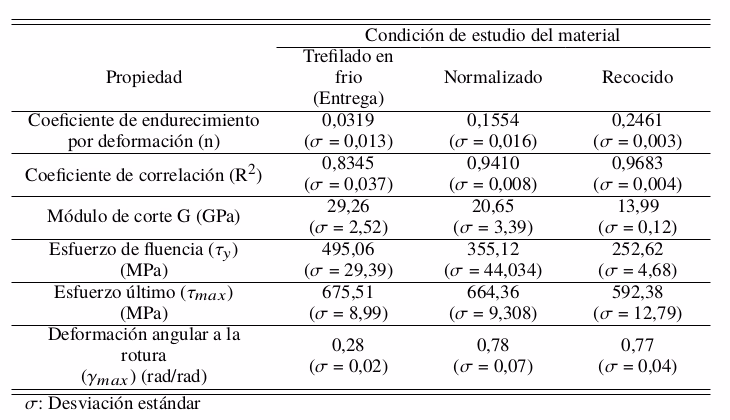

Las tensiones admisibles, también conocidas como tensiones de trabajo o tensiones permitidas, representan el nivel máximo de esfuerzo que un material puede soportar de manera segura bajo condiciones de servicio. Se determinan dividiendo la tensión de fluencia (el punto en el que el material comienza a deformarse permanentemente) o la tensión última (el punto de fractura) por un factor de seguridad. Este factor de seguridad es un valor mayor que la unidad, diseñado para compensar incertidumbres en las propiedades del material, las cargas aplicadas, los métodos de cálculo y las condiciones ambientales. En el caso del acero inoxidable, conocido por su excelente resistencia a la corrosión y su buena relación resistencia-peso, establecer correctamente estas tensiones es esencial para explotar sus capacidades sin comprometer la seguridad estructural. Ignorar este límite puede llevar a deformaciones excesivas, fatiga del material o, en el peor de los casos, a la falla catastrófica de la estructura.

El Desafío del Pandeo Lateral Torsional (PLT)

Más allá de la resistencia directa a la tracción o compresión, los elementos esbeltos sometidos a flexión, como las vigas, pueden experimentar un modo de falla conocido como Pandeo Lateral Torsional (PLT). Este fenómeno ocurre cuando una viga, bajo cargas de flexión, no solo se dobla en el plano de la carga, sino que también se deforma lateralmente y gira alrededor de su eje longitudinal. Es una combinación de flexión y torsión que puede llevar a una pérdida repentina de la estabilidad, incluso si las tensiones de compresión en las fibras superiores de la viga están por debajo de la tensión de fluencia del material. El PLT es particularmente crítico en vigas con secciones transversales delgadas y largas luces sin soporte lateral, ya que su rigidez torsional y lateral es limitada. La magnitud de la tensión crítica de pandeo lateral torsional, a partir de la cual se inicia este fenómeno, depende de varios factores, incluyendo la geometría de la sección transversal, la longitud no arriostrada de la viga, el tipo de carga y las condiciones de apoyo.

El impacto del PLT en las tensiones admisibles es significativo. Cuando el pandeo lateral torsional es un factor determinante, la tensión admisible (Fm) para la flexión se reduce considerablemente en comparación con lo que el material podría soportar si el pandeo no fuera un problema. Esto significa que, para garantizar la seguridad, la capacidad de carga de la viga debe ser recalculada teniendo en cuenta esta inestabilidad. Los códigos de diseño estructural proporcionan fórmulas y directrices específicas para determinar esta tensión admisible reducida, asegurando que las estructuras sean seguras frente a este modo de falla crítico.

La Solución: El Poder de los Arriostramientos Laterales

Afortunadamente, el pandeo lateral torsional no es un problema insuperable. Una de las estrategias más efectivas y comunes para controlarlo o disminuir sus efectos es la implementación de arriostramientos laterales. Estos elementos son soportes adicionales que se conectan a la viga en puntos intermedios a lo largo de su luz, impidiendo o restringiendo su movimiento lateral y su rotación. Al proporcionar apoyo en direcciones que de otro modo serían inestables, los arriostramientos aumentan la rigidez lateral y torsional efectiva de la viga, elevando su capacidad para resistir el pandeo.

La eficacia de los arriostramientos se mide en gran parte por la distancia entre ellos, conocida como Lm. Una menor distancia Lm implica un mayor número de puntos de apoyo lateral, lo que a su vez se traduce en una mayor resistencia al pandeo. Cuando Lm es suficientemente pequeño, el segmento de viga entre arriostramientos se comporta de manera más estable, y la tensión admisible por flexión (Fm) puede ser significativamente mayor. De hecho, para secciones consideradas "plásticas" o "compactas" (aquellas que pueden desarrollar su capacidad de fluencia total antes de pandear localmente o lateralmente) y con una distancia Lm adecuadamente pequeña, se puede considerar que "No hay P.L.T.". En tales casos ideales, la tensión admisible Fm se obtiene directamente de tablas de diseño estándar, como la "Tabla 15" mencionada en la información proporcionada (estas tablas son específicas de cada código de construcción y proporcionan valores de diseño basados en las propiedades del material y la geometría de la sección).

Impacto de Lm en la Tensión Admisible (Fm)

La relación entre Lm y Fm es inversamente proporcional: a menor Lm, mayor Fm. Esto se debe a que un Lm reducido significa que la longitud no arriostrada de la viga es menor, lo que incrementa su rigidez efectiva contra el pandeo lateral torsional. Los ingenieros estructurales deben calcular la Lm crítica y diseñar los arriostramientos de manera que esta distancia no sea excedida, garantizando así que la viga opere dentro de los límites de seguridad deseados. La optimización de la ubicación y el tipo de arriostramientos es una parte crucial del proceso de diseño para estructuras eficientes y seguras.

Factores Clave que Influyen en el Pandeo Lateral Torsional

Además de la presencia y espaciamiento de los arriostramientos laterales (Lm), varios otros factores influyen en la susceptibilidad de una viga al PLT y en la determinación de Fm:

• Geometría de la Sección Transversal: Las secciones con alas anchas y delgadas (como las secciones I o H) son más propensas al PLT que las secciones más compactas o tubulares, debido a su menor rigidez torsional y lateral intrínseca.
• Longitud Libre de la Viga: Cuanto mayor sea la luz no arriostrada de la viga, mayor será la tendencia al pandeo lateral torsional.
• Tipo de Carga: La ubicación y la naturaleza de la carga (uniformemente distribuida, puntual en el ala superior o inferior, etc.) pueden influir en el momento flector y, por ende, en la tendencia al PLT. Las cargas aplicadas en el ala superior pueden ser más desestabilizadoras.
• Condiciones de Apoyo: La forma en que la viga está apoyada en sus extremos (empotrada, articulada, etc.) afecta su rigidez efectiva y su longitud de pandeo.
• Propiedades del Material: El módulo de elasticidad (E) y el módulo de corte (G) del acero inoxidable son propiedades fundamentales que influyen en la rigidez de la viga y, por lo tanto, en su resistencia al pandeo.

Consideraciones de Diseño y Optimización

El diseño de estructuras de acero inoxidable que consideran el pandeo lateral torsional implica un equilibrio entre la seguridad, la eficiencia y la economía. Los ingenieros utilizan software de análisis estructural y se basan en códigos de diseño como el AISC (American Institute of Steel Construction) o Eurocodes, que proporcionan métodos detallados para calcular la resistencia al PLT y las tensiones admisibles. Estos códigos definen diferentes rangos de longitud no arriostrada (Lm) y sus correspondientes reducciones en la capacidad de flexión.

Para optimizar el diseño, se evalúan diversas opciones:

• Reducir la distancia Lm: Añadiendo más arriostramientos o diseñando conexiones que actúen como tales.
• Modificar la sección transversal: Optar por secciones más compactas o con mayor rigidez torsional si el espacio lo permite.
• Aumentar la rigidez de la viga: Utilizando un perfil más grande o un acero con mayor resistencia, aunque esto puede no ser la solución más económica.
• Cambiar el tipo de apoyo: Si es posible, pasar de apoyos simples a empotramientos puede mejorar la estabilidad.

La elección de la estrategia dependerá de las restricciones del proyecto, los costos y los requisitos estéticos. La comprensión profunda de cómo los arriostramientos laterales interactúan con la geometría de la viga y las cargas aplicadas es lo que permite a los diseñadores crear estructuras de acero inoxidable que no solo sean estéticamente agradables y resistentes a la corrosión, sino también intrínsecamente seguras y eficientes.

Tabla Comparativa Simplificada: Impacto de Arriostramientos en la Resistencia a Flexión (Fm)

Para ilustrar el efecto de los arriostramientos, consideremos una viga de acero inoxidable hipotética bajo flexión. La capacidad de flexión (representada por Fm) varía drásticamente según la presencia y efectividad de los arriostramientos.

Esta tabla subraya la importancia crítica de un diseño adecuado de los arriostramientos. Un ingeniero que ignora la importancia de Lm y el PLT podría sobredimensionar la viga innecesariamente (lo que implica mayor costo y peso) o, lo que es peor, diseñar una estructura insegura.

Preguntas Frecuentes sobre Tensiones Admisibles y Pandeo

¿Qué diferencia hay entre tensión de fluencia y tensión admisible?

La tensión de fluencia es una propiedad intrínseca del material que indica el punto en el que comienza la deformación plástica permanente. La tensión admisible es un valor de diseño, derivado de la tensión de fluencia (o tensión última) dividido por un factor de seguridad, que se utiliza para garantizar que la estructura opere en el rango elástico de forma segura.

¿El pandeo lateral torsional solo afecta a las vigas?

Aunque es más prominente en vigas sometidas a flexión, conceptos de inestabilidad similares pueden afectar a otros elementos esbeltos, como columnas (pandeo por flexión) o placas delgadas (pandeo local). Sin embargo, el término "pandeo lateral torsional" se refiere específicamente a la combinación de flexión y torsión en elementos sometidos a flexión.

¿Cómo sé si mi viga de acero inoxidable necesita arriostramientos laterales?

La necesidad y el espaciamiento de los arriostramientos se determinan mediante cálculos de diseño estructural, siguiendo los lineamientos de códigos y normas específicas. Estos cálculos consideran la geometría de la viga, las cargas aplicadas, las propiedades del material y las condiciones de apoyo. Si la longitud no arriostrada excede ciertos límites, los arriostramientos son imprescindibles.

¿Qué sucede si una viga falla por pandeo lateral torsional?

Una falla por pandeo lateral torsional es una falla por inestabilidad, no por resistencia del material. La viga puede deformarse bruscamente, torcerse y desplazarse lateralmente de manera significativa, lo que puede llevar al colapso total o parcial de la estructura. Es una falla súbita y peligrosa.

¿Se pueden utilizar otros métodos además de los arriostramientos para controlar el PLT?

Sí, además de los arriostramientos, se pueden considerar otras estrategias como: aumentar el momento de inercia torsional de la sección (por ejemplo, usando secciones cerradas como tubos o cajas), reducir la luz de la viga, aplicar cargas en el centro de corte de la sección, o usar materiales con mayor rigidez. Sin embargo, los arriostramientos laterales son a menudo la solución más práctica y económica.

En resumen, la comprensión de las tensiones admisibles y el fenómeno del Pandeo Lateral Torsional es fundamental para cualquier diseño estructural con acero inoxidable. No se trata solo de la resistencia inherente del material, sino de cómo esa resistencia se ve afectada por su estabilidad estructural global. Los arriostramientos laterales emergen como una herramienta indispensable en el arsenal del ingeniero, permitiendo controlar la inestabilidad y asegurar que las estructuras no solo cumplan con su función, sino que lo hagan de manera segura y eficiente a lo largo de su vida útil. Al prestar atención a la distancia entre arriostramientos (Lm) y entender cómo esta influye en la tensión admisible (Fm), los profesionales pueden diseñar con confianza, aprovechando al máximo las propiedades excepcionales del acero inoxidable.
