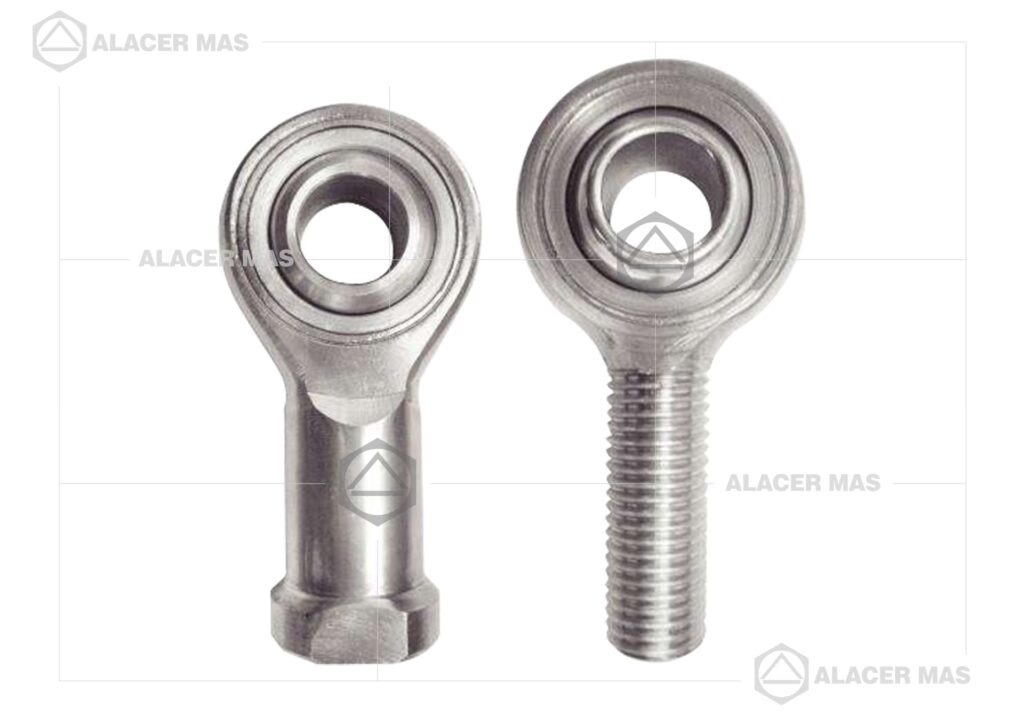

Rótulas Esféricas ISB: Robustez en Movimiento

En el vasto y complejo universo de la ingeniería mecánica, la transmisión eficiente y segura del movimiento y la carga es un pilar fundamental para el rendimiento y la durabilidad de cualquier sistema. Los componentes que facilitan esta tarea deben ser no solo robustos, sino también capaces de adaptarse a las condiciones más exigentes. Aquí es donde las rótulas esféricas emergen como elementos indispensables, actuando como el corazón articulado que permite el funcionamiento armónico de innumerables maquinarias.

Las rótulas esféricas son, en esencia, rodamientos que permiten el movimiento angular entre las partes de una máquina. A diferencia de los rodamientos tradicionales que restringen el movimiento a un solo eje de rotación, las rótulas ofrecen una libertad de movimiento omnidireccional, similar a la articulación de una rótula humana. Esta capacidad única las convierte en soluciones ideales para aplicaciones donde se requiere una alineación flexible, la absorción de desalineaciones o la transmisión de fuerzas en ángulos variables.

¿Qué Son las Rótulas Esféricas ISB? Fundamentos de un Componente Crucial

Las rótulas esféricas ISB son componentes de precisión diseñados para soportar y transmitir cargas complejas en entornos industriales. Su característica distintiva radica en su acoplamiento de acero/acero, una configuración que les confiere una resistencia y durabilidad excepcionales. Este diseño las hace particularmente adecuadas para escenarios que implican cargas alternas, esfuerzos de tipo dinámico y, crucialmente, situaciones de choque. La capacidad de absorber impactos y vibraciones sin comprometer la integridad estructural es una de sus ventajas más sobresalientes, lo que las convierte en la elección predilecta para maquinaria pesada y equipos que operan bajo condiciones severas.

La fabricación de estas rótulas se realiza utilizando el valioso acero de los rodamientos rotatorios, un material reconocido por su alta resistencia al desgaste, su dureza y su capacidad para soportar grandes esfuerzos. Este tipo de acero asegura que las rótulas esféricas ISB mantengan su rendimiento y precisión a lo largo de su vida útil, incluso en las aplicaciones más demandantes. La calidad del material es un factor determinante en la fiabilidad del componente, y ISB se distingue por emplear solo los aceros de la más alta calidad para sus productos.

La arquitectura interna de una rótula esférica se compone generalmente de un anillo exterior con una superficie esférica cóncava y un anillo interior con una superficie esférica convexa. Ambas superficies están en contacto directo y se deslizan una sobre la otra, permitiendo el movimiento de inclinación y rotación. En el caso de las rótulas de acero/acero, estas superficies están finamente mecanizadas y tratadas para minimizar la fricción y maximizar la capacidad de carga. La precisión en la fabricación de estas superficies es crítica para asegurar un funcionamiento suave y prolongar la vida útil del rodamiento.

La Versatilidad de las Rótulas Esféricas ISB: Clasificación por Dirección de Carga

La adaptabilidad de las rótulas esféricas ISB se manifiesta en su capacidad para manejar diferentes tipos de cargas. Para optimizar su rendimiento y garantizar la elección adecuada para cada aplicación, se dividen en tres categorías principales, según la dirección predominante de la carga que deben soportar:

• Rótulas Radiales: Diseñadas principalmente para soportar cargas que actúan perpendicularmente al eje del rodamiento. Son ideales para aplicaciones donde la fuerza principal es de empuje lateral o vertical sobre el eje. Su construcción les permite absorber estas fuerzas de manera eficiente, manteniendo la alineación y el movimiento.
• Rótulas Axiales: Específicamente concebidas para soportar cargas que actúan en la misma dirección del eje del rodamiento. Son fundamentales en mecanismos donde se requiere transmitir empuje o tracción a lo largo de un eje, como en sistemas de dirección o elevación.
• Rótulas de Contacto Oblicuo (o Angulares): Estas rótulas son las más versátiles, ya que pueden soportar cargas que actúan tanto en dirección radial como axial simultáneamente. Su diseño permite una distribución de la carga a lo largo de un ángulo, lo que las hace adecuadas para aplicaciones con fuerzas combinadas o donde las cargas cambian de dirección frecuentemente.

La selección de la categoría correcta de rótula esférica es crucial para el rendimiento y la longevidad del sistema. Un ingeniero experimentado considerará cuidadosamente las características de la carga, la velocidad de operación, la temperatura y el entorno para elegir el tipo más adecuado. A continuación, se presenta una tabla comparativa para visualizar mejor sus diferencias:

Ventajas Insuperables: Transmisión de Movimiento y Carga sin Complicaciones

La implementación de las rótulas esféricas ISB, ya sean las que requieren mantenimiento o las que no, trae consigo una serie de beneficios operativos que son fundamentales para la eficiencia y la seguridad de la maquinaria industrial. La principal ventaja, y quizás la más significativa, es su capacidad para permitir la transmisión del movimiento y de la carga en ausencia de pares no deseados. Esto significa que el diseño de las rótulas esféricas minimiza o elimina las cargas radiales y las tensiones de flexión en los elementos estructurales adyacentes.

En un sistema donde los componentes están rígidamente unidos o desalineados, la transmisión de fuerza puede generar momentos de torsión (pares) o fuerzas de flexión que no solo consumen energía de manera ineficiente, sino que también pueden provocar fallas prematuras en los ejes, las barras o los soportes. Las rótulas esféricas, con su capacidad de autoalineación, resuelven este problema al permitir que los ejes y las barras se ajusten naturalmente a cualquier desalineación angular o axial sin inducir tensiones adicionales. Esta característica es vital en aplicaciones donde las piezas de la máquina pueden moverse o asentarse de forma imprecisa.

Además, la ausencia de estas tensiones indeseadas se traduce directamente en una mayor vida útil para los componentes circundantes. Al proteger los elementos estructurales de sobrecargas de flexión y torsión, las rótulas esféricas contribuyen a la reducción del desgaste, la fatiga del material y la necesidad de reparaciones o reemplazos frecuentes. Esto no solo optimiza el rendimiento operativo, sino que también reduce significativamente los costos de mantenimiento a largo plazo.

Otro beneficio clave es la suavidad en la operación. Al eliminar las tensiones no deseadas, el movimiento se vuelve más fluido y preciso, lo que puede ser crítico en aplicaciones que requieren alta exactitud o control. Esta fluidez también contribuye a una menor generación de ruido y vibraciones, mejorando el entorno de trabajo y la fiabilidad general del equipo.

Mantenimiento y Durabilidad: Claves para una Operación Óptima

La duración de uso de las rótulas esféricas ISB es un factor crítico en la planificación del mantenimiento y la evaluación del ciclo de vida de la maquinaria. Esta duración se puede entender como el número de oscilaciones completas que el rodamiento puede realizar o el número de horas de funcionamiento bajo condiciones específicas antes de que se considere que ha llegado al final de su vida útil. Sin embargo, no es una cifra estática; depende de múltiples factores que deben ser cuidadosamente considerados.

Las rótulas esféricas ISB se ofrecen en dos configuraciones principales en cuanto a mantenimiento: las que requieren mantenimiento y las que son libres de mantenimiento . Las primeras generalmente incorporan un punto de lubricación, como un engrasador, que permite la adición periódica de grasa. Esta lubricación es fundamental para reducir la fricción entre las superficies de deslizamiento de acero/acero, disipar el calor y proteger contra la corrosión y el desgaste. El tipo de lubricante, la frecuencia y la cantidad son factores críticos que influyen directamente en la vida útil de estas rótulas.

Por otro lado, las rótulas libres de mantenimiento suelen incorporar materiales autolubricantes en las superficies de deslizamiento o sellos especiales que retienen un lubricante de por vida. Aunque requieren menos atención, no son eternas . Su vida útil está determinada por el material de sus superficies de contacto, las cargas, la temperatura y la velocidad de oscilación. Son ideales para aplicaciones donde el acceso para el mantenimiento es difícil o donde la contaminación por lubricantes es un problema.

En cualquier caso, es siempre conveniente tener en cuenta las experiencias aplicativas previas. La recopilación de datos de rendimiento de rótulas esféricas en condiciones de operación similares puede proporcionar una visión invaluable sobre la durabilidad esperada. Factores como la magnitud de la carga, la frecuencia de las oscilaciones, la temperatura ambiente, la presencia de contaminantes (polvo, humedad) y la alineación del montaje influyen directamente en la vida útil. Un diseño de sistema adecuado, una instalación precisa y un régimen de mantenimiento preventivo (para las que lo requieren) son esenciales para maximizar la durabilidad y garantizar un rendimiento fiable a largo plazo. La sobrecarga, la vibración excesiva, la desalineación o la falta de lubricación pueden reducir drásticamente la vida útil esperada, incluso en los rodamientos de la más alta calidad.

Aplicaciones Comunes y el Impacto en la Ingeniería Moderna

Dada su capacidad para manejar cargas dinámicas, de choque y alternas, las rótulas esféricas ISB encuentran aplicación en una vasta gama de industrias y equipos. Su versatilidad y robustez las hacen indispensables en sistemas donde la precisión del movimiento se combina con la necesidad de soportar condiciones operativas exigentes.

• Maquinaria de Construcción: En excavadoras, cargadoras, grúas y bulldozers, las rótulas esféricas son vitales en los puntos de articulación de brazos, cucharas y sistemas de dirección. Permiten la absorción de impactos durante la operación y garantizan el movimiento fluido a pesar de las cargas extremas y la suciedad.
• Vehículos Agrícolas: Tractores, cosechadoras e implementos agrícolas utilizan rótulas esféricas en sus sistemas de dirección, suspensión y en los puntos de conexión de herramientas. Esto asegura una operación confiable en terrenos irregulares y bajo cargas variables.
• Automoción y Transporte: Aunque a menudo se utilizan rótulas más pequeñas en sistemas de suspensión y dirección de vehículos, las rótulas esféricas de mayor tamaño son cruciales en vehículos pesados, trenes y autobuses, donde la absorción de vibraciones y la transmisión de grandes fuerzas son constantes.
• Energía Eólica: Las rótulas esféricas se emplean en los mecanismos de orientación de las palas de los aerogeneradores (pitch control) y en los sistemas de yaw, que ajustan la góndola para encarar el viento. Aquí, deben soportar cargas cíclicas y extremas, así como condiciones ambientales severas.
• Sistemas Hidráulicos y Neumáticos: En los cilindros y actuadores, las rótulas esféricas permiten la conexión flexible entre el vástago del cilindro y el componente a mover, compensando desalineaciones y reduciendo las tensiones en los sellos y guías del cilindro.
• Maquinaria Industrial Pesada: En la industria siderúrgica, minera o en plantas de procesamiento, donde hay grandes movimientos de materiales y maquinaria, las rótulas esféricas garantizan la operatividad de equipos como transportadores, prensas y laminadores.

El impacto de las rótulas esféricas en la ingeniería moderna es profundo. Al permitir diseños más compactos, reducir la necesidad de componentes adicionales para compensar desalineaciones y prolongar la vida útil de los sistemas, estas rótulas contribuyen a la creación de maquinaria más eficiente, segura y rentable. Su capacidad para operar en condiciones extremas y su baja necesidad de mantenimiento (en el caso de los tipos libres de mantenimiento) las convierten en componentes clave para la automatización y la optimización de procesos industriales.

Consideraciones Técnicas Adicionales para el Diseño y la Selección

Más allá de la clasificación por dirección de carga y los requisitos de mantenimiento, la selección y el diseño con rótulas esféricas implican una serie de consideraciones técnicas cruciales para asegurar el máximo rendimiento y la longevidad del sistema.

• Lubricación Adecuada: Para las rótulas que requieren mantenimiento, la elección del lubricante es vital. La grasa debe ser compatible con los materiales del rodamiento y adecuada para el rango de temperatura y las cargas de operación. Una lubricación insuficiente o incorrecta es una causa común de falla prematura. Los programas de relubricación deben basarse en las recomendaciones del fabricante y en las condiciones de servicio reales.
• Sellado: En entornos con presencia de polvo, humedad o agentes corrosivos, la protección de las superficies de deslizamiento es fundamental. Las rótulas pueden venir con sellos integrados o requerir sellos externos. Un sellado efectivo previene la entrada de contaminantes que pueden causar desgaste abrasivo y la salida de lubricante.
• Temperatura de Operación: Las propiedades del acero y del lubricante varían con la temperatura. Las rótulas deben seleccionarse para operar dentro de un rango de temperatura seguro que no degrade las propiedades del material ni la eficacia del lubricante. Las altas temperaturas pueden reducir la viscosidad del lubricante y la capacidad de carga del rodamiento.
• Alineación y Montaje: Aunque las rótulas esféricas son inherentemente autoalineables, un montaje inicial preciso es siempre beneficioso. Las cargas excesivas debido a una desalineación severa durante la instalación pueden reducir la vida útil. Se deben seguir las recomendaciones del fabricante para el ajuste de los ejes y los alojamientos.
• Material de la Rótula: Aunque el texto se centra en acero/acero, es importante recordar que existen rótulas con otros acoplamientos de materiales (por ejemplo, acero/bronze, acero/PTFE) para diferentes aplicaciones, especialmente donde se busca reducir la necesidad de lubricación o donde las cargas son menores. La elección del acoplamiento acero/acero en las rótulas ISB subraya su robustez y aptitud para cargas elevadas y dinámicas.
• Holgura Interna: La holgura interna de una rótula esférica se refiere al juego entre el anillo interior y el exterior. Una holgura adecuada es esencial para un funcionamiento correcto. Demasiada holgura puede llevar a vibraciones y ruido, mientras que muy poca puede provocar un sobrecalentamiento y un desgaste prematuro, especialmente si hay expansiones térmicas.

Considerar estos factores durante la fase de diseño y selección no solo garantiza un rendimiento óptimo de las rótulas esféricas ISB, sino que también contribuye a la fiabilidad general y la eficiencia a largo plazo de toda la maquinaria. La inversión en rótulas de calidad y un diseño de sistema cuidadoso siempre se traduce en beneficios sustanciales en términos de durabilidad y reducción de costos operativos.

Preguntas Frecuentes sobre Rótulas Esféricas

¿Cuál es la principal diferencia entre una rótula esférica y un rodamiento de bolas o rodillos tradicional?

La principal diferencia radica en la libertad de movimiento. Mientras que los rodamientos de bolas o rodillos están diseñados para soportar cargas rotacionales a lo largo de un eje fijo, las rótulas esféricas permiten el movimiento angular y la desalineación en múltiples direcciones. Esto las hace ideales para aplicaciones donde los componentes no están perfectamente alineados o donde se requiere un movimiento de inclinación o giro.

¿Cuándo debo elegir una rótula esférica de acero/acero?

Las rótulas esféricas de acero/acero, como las de ISB, son la elección óptima cuando la aplicación implica cargas muy elevadas, esfuerzos de tipo dinámico, vibraciones o impactos severos. Su construcción robusta y la resistencia al desgaste del acero garantizan una alta capacidad de carga y una durabilidad excepcional en condiciones extremas.

¿Las rótulas esféricas libres de mantenimiento realmente no necesitan lubricación?

Sí, las rótulas libres de mantenimiento están diseñadas para operar sin necesidad de lubricación externa durante su vida útil. Esto se logra mediante el uso de materiales de deslizamiento autolubricantes (como combinaciones de polímeros y fibras) o lubricantes de por vida sellados dentro del rodamiento. Sin embargo, es crucial que se instalen correctamente y que operen dentro de sus límites de carga y temperatura para asegurar su durabilidad.

¿Cómo afecta la desalineación a la vida útil de una rótula esférica?

A diferencia de otros rodamientos, las rótulas esféricas están diseñadas para compensar la desalineación. De hecho, esta es una de sus principales ventajas, ya que evitan la generación de tensiones de flexión en los ejes y soportes. Sin embargo, una desalineación extrema o constante fuera de los límites de diseño del rodamiento aún puede acelerar el desgaste y reducir su vida útil.

¿Qué factores debo considerar al seleccionar una rótula esférica para mi aplicación?

Debe considerar la magnitud y dirección de la carga (radial, axial, combinada), la frecuencia de las oscilaciones o el número de horas de funcionamiento, la temperatura de operación, la presencia de contaminantes (polvo, humedad), los requisitos de mantenimiento (con o sin mantenimiento) y el espacio disponible para el montaje. Siempre es recomendable consultar las especificaciones técnicas del fabricante y, si es posible, las experiencias previas en aplicaciones similares.

En resumen, las rótulas esféricas ISB representan una solución de ingeniería de alto rendimiento para la transmisión de movimiento y carga en los entornos industriales más exigentes. Su diseño de acero/acero, combinado con la precisión en su fabricación, las convierte en componentes fiables capaces de soportar cargas dinámicas y de choque, al tiempo que eliminan las tensiones no deseadas en los elementos estructurales circundantes. Ya sea que se requiera una solución con mantenimiento o una libre de él, la elección de las rótulas esféricas ISB es una inversión en la durabilidad, eficiencia y seguridad de cualquier sistema mecánico. Comprender sus características, ventajas y la importancia de una selección adecuada es clave para aprovechar al máximo el potencial de estas articulaciones robustas que impulsan la maquinaria de hoy y del futuro.
