Guía Completa de Tornillos y Sujeciones Normalizadas

En el vasto universo de la ingeniería y la construcción, los elementos de unión son la columna vertebral de cualquier estructura. Entre ellos, los tornillos se erigen como componentes fundamentales, garantizando la cohesión y estabilidad de innumerables aplicaciones. Sin embargo, su aparente simplicidad esconde un complejo sistema de normalización y designación, crucial para asegurar la compatibilidad, seguridad y eficiencia en su uso. Comprender cómo se clasifican, designan y cuáles son sus propiedades es indispensable para cualquier profesional que trabaje con estos elementos.

Este artículo explora en detalle las medidas normalizadas para tornillos y tuercas, abarcando desde los tornillos ordinarios, pasando por los calibrados, hasta los de alta resistencia. Además, profundizaremos en la designación, dimensiones, peso y tolerancias de cada tipo, así como en las características específicas de las tuercas y arandelas asociadas. Nuestro objetivo es proporcionar una guía exhaustiva que resuelva las dudas más comunes y ofrezca una visión clara de la importancia de la estandarización en el mundo de las fijaciones.

1. Tornillos Ordinarios: La Base de las Uniones

Los tornillos ordinarios constituyen la categoría más común y versátil de elementos de sujeción. Su uso se extiende a una amplia gama de aplicaciones donde las exigencias de precisión y resistencia no son extremas, pero la fiabilidad sigue siendo primordial. Entender su designación y características es el primer paso para una correcta selección.

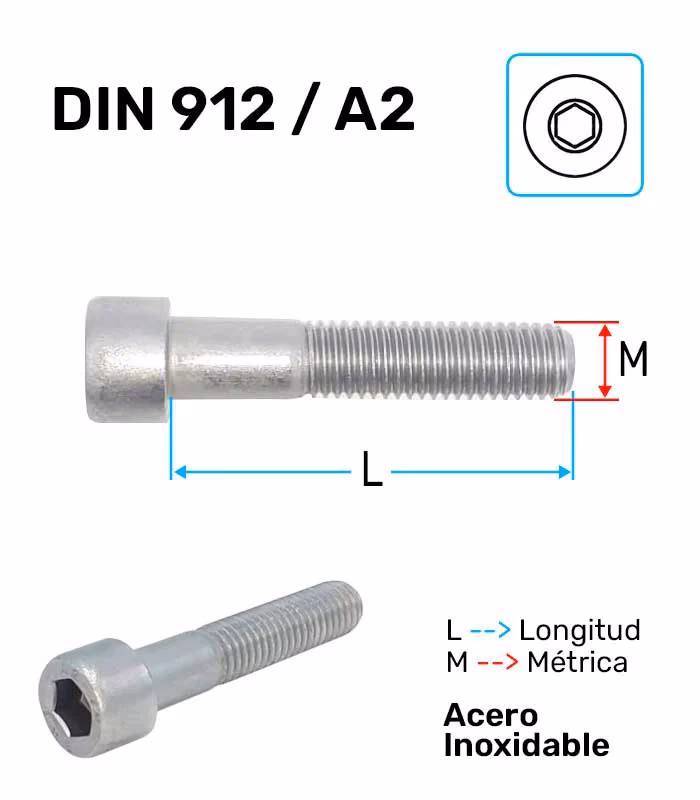

1.1. Designación de Tornillos Ordinarios

La designación de un tornillo ordinario es un código conciso que permite identificar sus características esenciales de forma rápida y unívoca. Se establece siguiendo un formato estandarizado que incluye información clave:

• En primer lugar, la sigla T, que lo identifica inequívocamente como un tornillo ordinario.
• A continuación, se especifica el diámetro nominal (d) de la caña o espiga, expresado en milímetros.
• Seguidamente, el signo 'x', que precede a la longitud (l) del vástago, también en milímetros.
• Finalmente, y de forma opcional, se puede añadir el tipo de acero utilizado en su fabricación y una referencia a la norma específica bajo la cual ha sido producido. Estos últimos datos pueden omitirse si la información no es crítica o ya está implícita en el contexto de la aplicación.

Ejemplo de designación: Un tornillo T 16 x 80, A4t, NBE EA-95, nos indica que es un tornillo ordinario con un diámetro de caña de 16 mm, una longitud de vástago de 80 mm, fabricado con acero tipo A4t y conforme a la norma NBE EA-95. Esta codificación facilita la comunicación y el suministro preciso de componentes en proyectos de cualquier envergadura.

1.2. Dimensiones, Áreas y Longitudes de Apretadura

Las dimensiones de los tornillos ordinarios están rigurosamente normalizadas para asegurar la intercambiabilidad y la correcta interacción con otros componentes, como las tuercas y las piezas a unir. La información detallada sobre estas dimensiones se encuentra en tablas específicas que, aunque no se reproducen aquí con sus valores numéricos, son vitales para el diseño y la fabricación.

La tabla de dimensiones normalizadas para tornillos ordinarios incluye datos como el diámetro del tornillo, la longitud del vástago, el diámetro del agujero correspondiente en las piezas a unir, y datos técnicos cruciales para el cálculo de resistencia: el área de la sección neta del núcleo (An) y el área resistente de la rosca (Ar). Estas áreas se calculan mediante las siguientes expresiones, esenciales para la ingeniería de diseño:

• An = π·(d₃)²/4
• Ar = (π/4)·[(d₃+d₂)/2]²

Donde d₂ y d₃ son diámetros específicos del perfil de la rosca triangular ISO, cuya información detallada se encontraría en anexos técnicos relevantes.

Además de las dimensiones físicas, es crucial considerar las longitudes usuales de suministro y la longitud de apretadura (t). Esta última representa la suma de los espesores de las piezas que se van a unir. Las tablas de longitudes de apretadura establecen los límites para asegurar que la rosca del tornillo y su salida no penetren en la zona de unión, garantizando una sujeción eficaz y segura.

1.3. Peso de los Tornillos Ordinarios

El peso es un factor importante para la logística, el transporte y el cálculo estructural, especialmente en grandes proyectos. Las tablas normalizadas proporcionan el peso de 1.000 tornillos ordinarios con su tuerca correspondiente, en función de la longitud del vástago. Este cálculo se basa en un peso específico del acero de 7,85 kg/dm³, un valor estándar en la industria.

1.4. Tolerancias de los Tornillos Ordinarios

Las tolerancias definen los límites aceptables de variación en las dimensiones y la forma de los tornillos. Son fundamentales para asegurar que los componentes encajen correctamente y funcionen según lo previsto, incluso cuando son fabricados por diferentes proveedores. Las tablas de tolerancias para tornillos ordinarios especifican estos rangos, asegurando la calidad y la intercambiabilidad de las piezas.

2. Tornillos Calibrados: Precisión en las Uniones

Cuando una unión requiere mayor precisión en el ajuste que la ofrecida por los tornillos ordinarios, se recurre a los tornillos calibrados. Estos elementos se fabrican con tolerancias más ajustadas en su diámetro de caña, lo que permite un ajuste más preciso en los agujeros de las piezas a unir, reduciendo el juego y mejorando la estabilidad.

2.1. Designación de Tornillos Calibrados

La designación de los tornillos calibrados sigue un patrón muy similar al de los ordinarios, con una distinción clave en su sigla inicial:

• La sigla TC indica que se trata de un tornillo calibrado.
• Le sigue el diámetro (d) de la caña o espiga, el signo 'x', y la longitud (l) del vástago.
• Al igual que en los ordinarios, el tipo de acero y la referencia a la norma pueden suprimirse si no son estrictamente necesarios.

Ejemplo de designación: Un tornillo TC 12 x 55, A5t, NBE EA-95, denota un tornillo calibrado de 12 mm de diámetro de caña, 55 mm de longitud de vástago, fabricado con acero A5t y conforme a la norma NBE EA-95. La diferencia entre 'T' y 'TC' es crítica para identificar el nivel de precisión.

2.2. Dimensiones, Áreas y Longitudes de Apretadura

Las dimensiones de los tornillos calibrados, incluyendo el diámetro del agujero correspondiente, se detallan en tablas normalizadas. Al igual que con los tornillos ordinarios, estas tablas también incluyen las expresiones para el área de la sección neta del núcleo (An) y el área resistente de la rosca (Ar), fundamentales para el cálculo estructural. La principal diferencia radica en las tolerancias más estrictas aplicadas al diámetro de la caña.

Las longitudes usuales de suministro y los límites de la longitud de apretadura (t) para los tornillos calibrados también se especifican en tablas. Es importante recordar que estos límites aseguran que la rosca y su salida no comprometan la longitud de apretadura, garantizando la funcionalidad de la unión.

2.3. Peso de los Tornillos Calibrados

El peso de 1.000 tornillos calibrados con tuerca se proporciona en tablas específicas, considerando el mismo peso específico del acero (7,85 kg/dm³). Aunque las dimensiones nominales pueden ser las mismas que las de un tornillo ordinario de igual designación, las tolerancias de fabricación pueden influir ligeramente en el peso real, aunque se manejan valores estandarizados para fines de cálculo.

2.4. Tolerancias de los Tornillos Calibrados

Las tolerancias en las dimensiones y la forma de los tornillos calibrados son más rigurosas que las de los ordinarios. Esto es lo que les confiere su característica de "calibrados", permitiendo un ajuste más preciso y reduciendo el juego en las uniones. Las tablas de tolerancias para estos tornillos son esenciales para el control de calidad y la verificación de la conformidad.

3. Tornillos de Alta Resistencia: Para las Exigencias Máximas

Los tornillos de alta resistencia están diseñados para soportar cargas elevadas y condiciones de trabajo exigentes, donde la seguridad estructural es crítica. Se utilizan comúnmente en puentes, estructuras metálicas pesadas y maquinaria de gran envergadura, donde la capacidad de carga y la resistencia a la fatiga son prioritarias.

3.1. Designación de Tornillos de Alta Resistencia

La designación de estos tornillos se diferencia claramente de los anteriores para reflejar su capacidad superior:

• Se utiliza la sigla TR (Tornillo de Resistencia) como prefijo.
• Le sigue el diámetro (d) de la caña o espiga, el signo 'x', y la longitud (l) del vástago.
• El tipo de acero y la referencia a la norma son datos que, aunque pueden suprimirse, son de vital importancia en este tipo de tornillos debido a las propiedades mecánicas específicas que garantizan su alta resistencia.

Ejemplo de designación: Un tornillo TR 20 x 55, A10t, NBE EA-95, identifica un tornillo de alta resistencia con 20 mm de diámetro, 55 mm de longitud, fabricado con acero A10t y conforme a la norma NBE EA-95. La correcta designación es crucial para evitar errores en la selección de estos componentes críticos.

3.2. Dimensiones y Longitudes de Apretadura

Las dimensiones normalizadas de los tornillos de alta resistencia, incluyendo el diámetro del agujero correspondiente, se especifican en tablas detalladas. Estas dimensiones están optimizadas para su rendimiento bajo cargas elevadas. Las longitudes usuales de suministro y los límites de la longitud de apretadura (t) también se tabulan, asegurando que la parte roscada no interfiera con el área de sujeción efectiva, lo cual es fundamental para el comportamiento mecánico de la unión.

3.3. Peso de los Tornillos de Alta Resistencia

El peso de 1.000 tornillos de alta resistencia, incluyendo su tuerca, se indica en tablas específicas, considerando el peso estándar del acero (7,85 kg/dm³). Dada la robustez de estos tornillos, su peso individual es superior al de los tipos ordinarios o calibrados de la misma designación dimensional, lo que debe ser considerado en el diseño y transporte de estructuras.

3.4. Tolerancias de los Tornillos de Alta Resistencia

Las tolerancias en las dimensiones y la forma de los tornillos de alta resistencia son críticas para su correcto desempeño. Aunque pueden no ser tan estrictas como las de los tornillos calibrados en cuanto a ajuste, sí lo son en cuanto a la garantía de resistencia y durabilidad bajo carga. Las tablas de tolerancias para estos componentes aseguran que cumplan con los requisitos de ingeniería más exigentes.

4. Tuercas y Arandelas: Complementos Esenciales

Ningún tornillo es funcional sin sus compañeros de fijación: las tuercas y las arandelas. Estos elementos no solo completan la unión, sino que también desempeñan roles cruciales en la distribución de la carga, la prevención del aflojamiento y la protección de las superficies.

4.1. Tuercas para Tornillos Ordinarios y Calibrados

Para simplificar y estandarizar, las mismas tuercas se emplean indistintamente tanto para tornillos ordinarios como para calibrados. Esto facilita la gestión de inventario y reduce la complejidad en el montaje.

Designación:

Las tuercas para estos tornillos se designan con la sigla M, seguida del diámetro nominal (d) del tornillo con el que se utilizan. El tipo de acero y la referencia a la norma pueden suprimirse si no son esenciales.

Ejemplo de designación: Tuerca M 16, NBE EA-95. Esto indica una tuerca para un tornillo de 16 mm de diámetro, conforme a la norma NBE EA-95.

Dimensiones y Peso:

Las dimensiones de estas tuercas (como su altura, el ancho entre caras y el diámetro del agujero) y el peso de 1.000 piezas (con un peso específico del acero de 7,85 kg/dm³) se encuentran en tablas normalizadas. Estos datos son vitales para el diseño de ensamblajes y la logística de materiales.

Tolerancias:

Las tolerancias en las dimensiones y la forma de estas tuercas, al igual que las arandelas, están estandarizadas para asegurar su correcto acoplamiento y funcionamiento con los tornillos correspondientes.

4.2. Tuercas para Tornillos de Alta Resistencia

Las tuercas para tornillos de alta resistencia poseen características específicas que las distinguen, adaptadas a las elevadas cargas que deben soportar. Su diseño incluye bordes biselados en el agujero roscado con un ángulo de 120º en ambas caras, optimizando la distribución de la carga y la resistencia al aflojamiento.

Designación:

Estas tuercas se designan con la sigla MR, seguida del diámetro nominal (d) del tornillo. También se incluye el tipo de acero y la referencia a la norma, aunque esta última puede omitirse si es innecesaria. Es importante destacar que estas tuercas llevarán marcadas sobre una de sus bases, en relieve, las letras MR y la sigla del tipo de acero, y deben colocarse siempre con la marca hacia el exterior para su fácil inspección.

Ejemplo de designación: Tuerca MR 27, A8t, NBE EA-95. Esta designación asegura la correcta identificación de una tuerca de alta resistencia.

Dimensiones y Peso:

Las dimensiones y el peso de 1.000 piezas de estas tuercas se especifican en tablas normalizadas, utilizando el mismo peso específico del acero. Su diseño robusto las hace más pesadas que las tuercas estándar.

Tolerancias:

Las tolerancias para las tuercas de alta resistencia son estrictas para garantizar su rendimiento bajo condiciones extremas y su compatibilidad con los tornillos de alta resistencia.

4.3. Arandelas para Tornillos Ordinarios y Calibrados

Las arandelas son elementos cruciales que mejoran la distribución de la carga, evitan el daño a la superficie de las piezas y, en algunos casos, previenen el aflojamiento. Se distinguen principalmente dos tipos:

• Arandelas Negras: Se utilizan con tornillos ordinarios y tienen un acabado menos mecanizado. Se designan con la sigla A, el diámetro nominal del tornillo y la norma. Ejemplo: Arandela A 16, NBE EA-95.
• Arandelas Pulidas: Se recomiendan para tornillos calibrados debido a su mayor grado de mecanización de las caras. Se designan con la sigla AP, el diámetro nominal del tornillo y la norma.

Las dimensiones y el peso de 1.000 piezas de estas arandelas se detallan en tablas específicas.

Arandelas para Perfiles IPN y UPN:

Para aplicaciones en perfiles estructurales como los IPN (doble T) y UPN (U), existen arandelas diseñadas específicamente para compensar la inclinación de las alas y asegurar una superficie de apoyo plana. Estas arandelas presentan ranuras distintivas en su cara exterior que deben quedar paralelas al borde del perfil.

• Arandelas para perfil IPN: Se designan con la sigla AI. Ejemplo: Arandela AI 16, NBE EA-95.
• Arandelas para perfil UPN: Se designan con la sigla AU. Ejemplo: Arandela AU 16, NBE EA-95.

Las dimensiones y el peso de 1.000 piezas para estos tipos de arandelas también se encuentran en tablas normalizadas. Las tolerancias de todas las arandelas para tornillos ordinarios y calibrados están especificadas para asegurar su funcionalidad y compatibilidad.

4.4. Arandelas para Tornillos de Alta Resistencia

Las arandelas para tornillos de alta resistencia están diseñadas para complementar la robustez de los tornillos TR. Su forma incluye una cara biselada que debe colocarse en contacto con la tuerca o la cabeza del tornillo para optimizar la distribución de la carga y el apriete.

Designación:

Se designan con la sigla AR, seguida del diámetro nominal (d) del tornillo. Llevan grabada la sigla AR en la cara biselada, lo que permite su fácil identificación y verificación. Ejemplo: Arandela AR 12, NBE EA-95.

Las dimensiones y el peso de 1.000 piezas de estas arandelas se encuentran en tablas normalizadas.

Arandelas para Perfiles IPN y UPN de Alta Resistencia:

Similar a las arandelas estándar, existen versiones de alta resistencia para perfiles IPN y UPN, diseñadas para las mismas funciones de compensación de inclinación y distribución de carga, pero con la resistencia adecuada para tornillos TR. Llevan grabadas las letras AR en su cara ranurada.

• Arandelas para perfil IPN de alta resistencia: Se designan con la sigla ARI. Ejemplo: Arandela ARI 20, NBE EA-95. Sus ranuras deben quedar paralelas al borde del perfil.
• Arandelas para perfil UPN de alta resistencia: Se designan con la sigla ARU. Ejemplo: Arandela ARU 12, NBE EA-95. Sus ranuras también deben quedar paralelas al borde del perfil.

Las dimensiones y el peso de 1.000 piezas para estos tipos de arandelas de alta resistencia se detallan en tablas específicas. Las tolerancias para todas las arandelas de alta resistencia, incluyendo las para perfiles IPN y UPN, están rigurosamente definidas para asegurar su fiabilidad en aplicaciones críticas.

ANEXOS (Información Referenciada)

Aunque los detalles gráficos y numéricos de los anexos no se incluyen en este documento, es crucial entender su importancia para la completa comprensión de las normas y especificaciones de los tornillos. Estos anexos proporcionan información visual y dimensional complementaria que es vital para la fabricación, inspección y aplicación de los componentes.

• ANEXO 1: Rosca Triangular ISO (Perfil y Dimensiones Nominales): Este anexo detallaría el perfil estándar de la rosca, incluyendo sus ángulos y dimensiones nominales, así como las tolerancias asociadas. Es fundamental para asegurar la compatibilidad entre tornillos y tuercas de diferentes fabricantes.
• ANEXO 2: Nomenclatura Geométrica Usada en Tornillos: Explicaría los términos y símbolos utilizados para describir las diferentes partes y dimensiones de un tornillo, estandarizando el lenguaje técnico.
• ANEXO 3: Medidas para Tornillos de Rosca Métrica (Normal y Fina): Proporcionaría tablas con las dimensiones específicas de tornillos con rosca métrica, tanto en paso normal como fino.
• ANEXO 4: Medidas para Tornillos de Rosca Withworth (Corriente, Fina y Gas): Detallaría las dimensiones para tornillos con rosca Withworth, un estándar diferente al métrico, incluyendo sus variantes.
• ANEXO 5: Relaciones Geométricas de Tornillos de Potencia - Roscas Especiales: Abordaría las particularidades de las roscas utilizadas en tornillos de potencia y otras aplicaciones especiales, donde la transmisión de fuerza es primordial.
• ANEXO 6: Medidas para Tornillos Hexagonales: Este anexo se centraría en las dimensiones normalizadas de las cabezas hexagonales de los tornillos, crucial para el uso de herramientas estándar.
• ANEXO 7: Medidas para Tuercas Hexagonales: Similar al anterior, pero para las tuercas hexagonales, garantizando el ajuste con las herramientas de apriete.

Preguntas Frecuentes (FAQ) sobre Tornillos Normalizados

¿Cuál es la diferencia principal entre un tornillo ordinario y uno calibrado?

La diferencia fundamental radica en las tolerancias de fabricación del diámetro de la caña. Los tornillos calibrados se fabrican con tolerancias mucho más ajustadas, lo que les permite ofrecer un ajuste más preciso y con menor juego en los agujeros de las piezas, ideales para uniones donde la exactitud es crítica. Los ordinarios tienen tolerancias más amplias.

¿Por qué los tornillos de alta resistencia tienen una designación diferente?

Los tornillos de alta resistencia (TR) tienen una designación diferente para indicar claramente su superioridad en cuanto a propiedades mecánicas y capacidad de carga. Están diseñados para aplicaciones donde las fuerzas son muy elevadas y la seguridad estructural es primordial, diferenciándose de los tornillos estándar por su composición de acero y proceso de fabricación.

¿Qué significa la longitud de apretadura (t) en un tornillo?

La longitud de apretadura (t) se refiere a la suma de los espesores de todas las piezas que el tornillo está uniendo. Es un parámetro crítico que se utiliza para determinar la longitud adecuada del vástago del tornillo, asegurando que la rosca y su salida no queden dentro de la zona de apriete, lo cual podría comprometer la resistencia de la unión.

¿Es importante el peso de los tornillos en la ingeniería?

Sí, el peso de los tornillos es importante, especialmente en proyectos a gran escala. Afecta los cálculos de carga estructural, la logística de transporte y el costo total del material. Las tablas de peso normalizado por cada 1.000 unidades son una herramienta valiosa para la planificación y el presupuesto.

¿Por qué las tuercas y arandelas de alta resistencia tienen marcas en relieve?

Las tuercas y arandelas de alta resistencia llevan marcas en relieve (como MR o AR) para facilitar su identificación visual y asegurar que se utilicen los componentes correctos en uniones críticas. Además, la instrucción de colocarlas con la marca hacia el exterior permite una verificación rápida y sencilla durante la inspección de la estructura, garantizando la seguridad y la conformidad con los estándares.

¿Qué función tienen las ranuras en las arandelas para perfiles IPN y UPN?

Las ranuras en las arandelas para perfiles IPN y UPN están diseñadas para compensar la inclinación de las alas de estos perfiles. Esto asegura que la arandela proporcione una superficie de apoyo plana y perpendicular al vástago del tornillo, lo que es esencial para distribuir uniformemente la carga y evitar tensiones localizadas que podrían debilitar la unión.

La normalización de tornillos, tuercas y arandelas es un pilar fundamental en la industria del acero inoxidable y la ingeniería en general. Permite la intercambiabilidad de componentes, simplifica el diseño y la fabricación, y, lo más importante, garantiza la seguridad y fiabilidad de las estructuras y máquinas. Comprender a fondo estas designaciones, dimensiones, pesos y tolerancias no solo es una cuestión de conocimiento técnico, sino una práctica esencial para la excelencia profesional.
