Plenum y Cables: Seguridad Esencial en Edificios

En el complejo entramado de la infraestructura moderna, existen elementos que, aunque invisibles, son vitales para la seguridad y el correcto funcionamiento de cualquier edificación. Uno de estos componentes fundamentales es el concepto de 'plenum', una palabra que abarca tanto un espacio físico como un tipo de cableado especializado. Comprender qué es un plenum y por qué los cables diseñados para estas áreas son tan importantes, es crucial para garantizar la protección contra incendios, la calidad del aire y la eficiencia de los sistemas de climatización.

Desde grandes edificios comerciales hasta residencias multifamiliares, los espacios plenum son omnipresentes, facilitando la circulación del aire para los sistemas de calefacción, ventilación y aire acondicionado (HVAC). Sin embargo, su diseño abierto y su alto contenido de oxígeno los convierten en un punto crítico en caso de incendio. Aquí es donde entra en juego la tecnología de los cables plenum, diseñados para resistir el fuego y minimizar la propagación de humos tóxicos, salvaguardando vidas y propiedades. Acompáñanos en este recorrido para desentrañar los secretos de los plenums y la importancia de elegir el cableado adecuado para cada aplicación.

¿Qué es un Espacio Plenum y Por Qué es Tan Importante?

Un espacio plenum es, en esencia, un área dentro de un edificio que funciona como un conducto para la distribución del aire. Estos espacios no son conductos metálicos tradicionales, sino más bien cámaras abiertas que forman parte integral del sistema de ventilación. Comúnmente, se encuentran ubicados entre el falso techo y la losa estructural, o debajo de pisos elevados, e incluso pueden ser secciones ampliadas dentro de los propios conductos de aire.

La función principal de un espacio plenum es facilitar el retorno o el suministro de aire para los sistemas HVAC. Esto significa que el aire acondicionado o calentado se distribuye de manera uniforme a través de estos grandes volúmenes, o el aire viciado es recogido y devuelto a la unidad de tratamiento. Su diseño permite una distribución del aire más eficiente y a menudo reduce la necesidad de una red compleja de conductos metálicos, lo que puede ahorrar espacio y costos de instalación.

Sin embargo, la naturaleza abierta y el alto contenido de oxígeno dentro de los espacios plenum presentan un desafío significativo en términos de seguridad contra incendios. Si un incendio se desata en un cable o cualquier material combustible dentro de un plenum, la rápida circulación de aire puede actuar como un catalizador, propagando el fuego y el humo tóxico a través de todo el edificio a una velocidad alarmante. La falta de barreras cortafuegos dentro de estos espacios los convierte en autopistas para el fuego, lo que subraya la necesidad de materiales y prácticas de instalación altamente regulados.

El Rol Crucial de los Sistemas HVAC en los Plenums

Los sistemas de climatización (HVAC) son los orquestadores del ambiente interior, regulando temperatura, humedad y calidad del aire. Los plenums son arterias clave en esta orquestación. Los 'plenums de suministro' distribuyen el aire tratado desde la unidad HVAC hacia los difusores en las habitaciones, asegurando una temperatura uniforme. Por otro lado, los 'plenums de retorno' recogen el aire de los espacios acondicionados y lo llevan de vuelta a la unidad para ser filtrado y reacondicionado.

Esta circulación constante de aire a través de los plenums garantiza no solo el confort térmico, sino también una calidad de aire interior óptima. Un plenum bien diseñado y mantenido contribuye directamente a la eficiencia energética del sistema, ya que minimiza las pérdidas de aire y asegura que la unidad HVAC no tenga que trabajar en exceso para mantener las condiciones deseadas. Es por ello que cualquier elemento instalado dentro de un plenum, especialmente el cableado, debe cumplir con estrictos estándares de seguridad para no comprometer ni la eficiencia ni la seguridad del sistema.

Cables Plenum: La Seguridad es Prioridad

Dada la criticidad y el riesgo asociado a los espacios plenum, no cualquier cableado puede ser utilizado en ellos. Los cables plenum están diseñados específicamente para su instalación en estas áreas. Su característica distintiva es una cubierta exterior especial resistente al fuego, fabricada con materiales que producen una cantidad limitada de humo y gases tóxicos cuando se exponen al calor o a las llamas. Esta propiedad es vital para mitigar el riesgo de propagación del fuego a través del sistema de ventilación y para minimizar los peligros asociados con la inhalación de humo, que a menudo es más letal que las propias llamas.

El secreto de su resistencia al fuego y baja emisión de humo reside en los materiales de su chaqueta. A diferencia de los cables estándar con cubierta de PVC (Cloruro de Polivinilo), que pueden liberar densos humos negros y gases ácidos y tóxicos al quemarse, los cables plenum utilizan compuestos como el Polímero de Etileno Fluorado (FEP) o PVC de Baja Emisión de Humo (LS-PVC). Estos materiales están formulados para autoextinguirse o arder muy lentamente y generar significativamente menos humo y subproductos tóxicos. Aunque los cables plenum suelen ser más costosos que sus contrapartes no plenum, la capa adicional de seguridad que proporcionan es invaluable para la protección de vidas y la infraestructura del edificio.

Tipos de Cables: Plenum, No Plenum y Riser

En el vasto universo del cableado, es esencial distinguir entre los diferentes tipos para garantizar una instalación segura y conforme a las normativas.

• Cables con Clasificación Plenum (CMP): Como ya se mencionó, estos cables están diseñados para espacios plenum. Su cubierta, hecha de materiales como FEP o LS-PVC, garantiza una alta resistencia al fuego y una mínima emisión de humo y gases tóxicos en caso de combustión. Son la opción más segura y, por ende, la más cara. Ejemplos comunes incluyen cables Ethernet (CAT5e, CAT6, CAT6A) y de fibra óptica con clasificación CMP.
• Cables No Plenum (CM, CMG, CMX): Estos cables no poseen la estricta clasificación de resistencia al fuego de los cables plenum. Se utilizan para aplicaciones de uso general en áreas donde no hay circulación de aire forzada para HVAC, es decir, fuera de los espacios plenum. Su cubierta suele ser de PVC estándar. Son más económicos y se encuentran en muchas instalaciones residenciales o en tramos cortos dentro de paredes no plenum. Es crítico recordar que el uso de cables no plenum en espacios plenum puede resultar en graves daños y costosas infracciones del código de construcción.
• Cables con Clasificación Riser (CMR): También conocidos como cables verticales, los cables CMR están diseñados específicamente para pasar por conductos verticales y verticales en edificios de varios pisos, como pozos de ascensores o conductos de cables entre pisos. Aunque no son tan estrictos en su resistencia al fuego como los cables plenum, ofrecen un grado de protección contra incendios que evita la propagación vertical de las llamas. Al igual que los cables CM, su cubierta suele ser de PVC, pero con aditivos que retardan la llama. Pueden usarse para diversas aplicaciones, incluyendo HDMI, Ethernet y sistemas coaxiales, pero no deben emplearse en espacios plenum horizontales a menos que estén dentro de un conducto metálico cerrado.

Materiales de Recubrimiento de Cables: Más Allá del Exterior

El material de la cubierta exterior de un cable es mucho más que una simple capa protectora; es una barrera crítica de seguridad. La elección del material influye directamente en el comportamiento del cable ante el fuego, la emisión de humo y la liberación de gases tóxicos.

• Cloruro de Polivinilo (PVC): Es un material muy común en las cubiertas de cables no plenum debido a su flexibilidad, durabilidad y bajo costo. Ofrece un buen aislamiento eléctrico. Sin embargo, su principal desventaja es que, al quemarse, el PVC libera grandes cantidades de humo denso y opaco, así como gases corrosivos y tóxicos, como el cloruro de hidrógeno. Esto puede dificultar la evacuación, reducir la visibilidad y causar daños significativos a equipos electrónicos y a la salud humana.
• PVC de Baja Emisión de Humo (LS-PVC): Es una variante modificada del PVC. Su formulación química está diseñada para emitir significativamente menos humo y gases tóxicos en caso de incendio. Aunque no ofrece el mismo nivel de protección que el FEP, es una opción más segura que el PVC estándar para ciertas aplicaciones y regulaciones específicas que buscan mejorar la seguridad en caso de incendio sin incurrir en el costo total del FEP.
• Polímero de Etileno Fluorado (FEP): Es el material preferido para los cables con clasificación plenum. El FEP es un fluoropolímero que se distingue por su excepcional resistencia a altas temperaturas, excelentes propiedades dieléctricas (rendimiento eléctrico) y, lo más importante, su capacidad para generar una cantidad mínima de humo y gases tóxicos cuando se expone al fuego. Su estructura molecular hace que sea inherentemente ignífugo, lo que significa que no necesita aditivos retardantes de llama que puedan comprometer otras propiedades. El uso de FEP en las cubiertas de los cables plenum es fundamental para reducir drásticamente el riesgo de propagación del fuego y la inhalación de humo en los sistemas de circulación de aire.

Clasificaciones y Normativas de Cables: Un Mundo de Seguridad

Para garantizar la seguridad en las instalaciones eléctricas y de comunicaciones, existen estrictas normativas y clasificaciones que deben seguirse. Estas directrices no son opcionales; son mandatos legales diseñados para proteger vidas y propiedades.

Normas NEC y NFPA

El Código Eléctrico Nacional (NEC) y la Asociación Nacional de Protección contra Incendios (NFPA) son las principales organizaciones responsables de establecer y hacer cumplir los estándares de seguridad para el cableado y los cables en los Estados Unidos, y sus directrices son adoptadas o sirven de base para normativas en muchas otras partes del mundo. Estas normas garantizan instalaciones eléctricas seguras y son cruciales para reducir el riesgo de que los incendios se propaguen a través de los edificios. Cumplir con NEC y NFPA es imperativo para cualquier proyecto de cableado.

Importancia de la Clasificación UL

Underwriters Laboratories (UL) es una organización independiente que prueba y certifica productos en cuanto a seguridad y rendimiento. Cuando un cable lleva una Clasificación UL, significa que ha sido sometido a rigurosas pruebas y cumple con los requisitos de seguridad específicos. Elegir cables con clasificación UL es una buena práctica y, a menudo, un requisito legal, ya que asegura que los cables utilizados han sido evaluados exhaustivamente y cumplen con los estándares de la industria para la seguridad.

Clasificaciones de Cables Comunes

Los cables se designan con clasificaciones específicas que indican su uso previsto y su rendimiento en diversos entornos. Algunas de las clasificaciones más comunes incluyen:

• CM (Comunicación): Cable de uso general adecuado para espacios sin plenum. Es la clasificación más básica para cables de comunicación y no está diseñado para resistir la propagación de llamas en el mismo grado que otras clasificaciones.
• CMR (Riser de Comunicación): Cables con clasificación vertical, diseñados para pasar verticalmente a través de pozos o conductos entre pisos. Están diseñados para evitar la propagación de llamas de un piso a otro.
• CL3P y CL2P: Estas son clasificaciones de cables plenum para circuitos de control de Clase 3 (CL3) y Clase 2 (CL2), respectivamente. Los cables CL3P y CL2P se utilizan para instalaciones en espacios de circulación de aire y cumplen con estándares de seguridad contra incendios y emisión de humo mucho más estrictos en comparación con los cables no plenum CL3 o CL2. La 'P' al final indica la clasificación plenum.

La correcta selección y uso de cables según estas clasificaciones es una responsabilidad crítica para instaladores, diseñadores y propietarios de edificios. Ignorar estas pautas no solo pone en riesgo la seguridad de los ocupantes, sino que también puede acarrear graves consecuencias legales y económicas.

Tabla Comparativa: Cables Plenum vs. No Plenum vs. Riser

La Correcta Colocación de las Rejillas del Aire Acondicionado para una Distribución Efectiva del Aire Fresco

Aunque el foco principal de este artículo ha sido el plenum y el cableado, es importante destacar que la eficiencia de un sistema HVAC, que utiliza los espacios plenum, depende también de la correcta distribución del aire en las habitaciones. La ubicación y orientación de las rejillas de suministro de aire son cruciales para garantizar una climatización eficiente y confortable, complementando la función del plenum.

1. Determinar el Número y Tamaño de las Rejillas: Esto depende del tamaño de la habitación, la carga térmica (personas, equipos electrónicos) y el volumen de aire necesario. Un cálculo adecuado es el primer paso.
2. Colocación Estratégica: Las rejillas deben ubicarse en paredes o techos de manera que el aire fresco pueda mezclarse uniformemente con el aire ambiente. Evitar obstrucciones por muebles o cortinas es fundamental, ya que desvían el flujo de aire y crean puntos fríos o calientes.
3. Orientación de las Rejillas: Dirigir el aire hacia arriba o hacia áreas abiertas promueve una mejor mezcla y evita corrientes de aire directas sobre las personas. La idea es 'barrer' el aire por toda la habitación.
4. Distancia entre Rejillas: En espacios grandes, la distancia entre las rejillas debe ser uniforme, generalmente entre 2 y 3 metros, para asegurar una cobertura homogénea.
5. Regulación del Flujo de Aire: Las rejillas deben permitir ajustar el flujo de aire para equilibrar la temperatura en diferentes zonas, evitando que algunas áreas se enfríen o calienten en exceso.

Una correcta configuración de las rejillas maximiza la efectividad del aire que proviene del sistema de distribución del plenum, optimizando el confort y la eficiencia energética del sistema HVAC en su conjunto.

Preguntas Frecuentes (FAQs)

¿Cuándo es necesario utilizar cables con clasificación plenum?

Es indispensable utilizar cables con clasificación plenum cuando se instalan cables en espacios de distribución de aire, conocidos como plenums. Estos espacios se encuentran comúnmente entre los pisos estructurales y los techos suspendidos, o debajo de los pisos elevados, y son utilizados para la circulación de aire de los sistemas de calefacción, ventilación y aire acondicionado (HVAC). Los cables plenum cumplen con estándares de seguridad muy específicos para prevenir la propagación de incendios y humos tóxicos a través del sistema de aire del edificio.

¿Cómo puedo identificar un cable con clasificación plenum?

Puedes identificar un cable con clasificación plenum verificando la impresión en su cubierta exterior. Los cables con clasificación plenum, a menudo designados como CMP (Communications Multipurpose Plenum), tendrán esta indicación impresa junto con otra información del fabricante. Además, suelen tener una cubierta ignífuga de Polímero de Etileno Fluorado (FEP) o Cloruro de Polivinilo de Baja Emisión de Humo (LS-PVC), materiales que son más resistentes a los daños por fuego y producen menos humo.

¿Qué se considera un entorno no plenum?

Un entorno no plenum es cualquier área de un edificio donde no hay circulación de aire forzada para el sistema HVAC. Esto incluye espacios donde los cables se pasan dentro de paredes sólidas, dentro de conductos eléctricos metálicos cerrados, o dentro de habitaciones que no forman parte del sistema de retorno o suministro de aire del HVAC. En estas áreas, se pueden utilizar cables sin clasificación plenum, que generalmente son menos costosos y tienen una clasificación de resistencia al fuego más baja, siempre y cuando cumplan con los códigos locales para ese tipo de instalación.

¿Existe alguna normativa específica para los cables con clasificación plenum?

Sí, existen normativas y códigos de construcción específicos que exigen el uso de cables con clasificación plenum en espacios plenum. Las más destacadas en Estados Unidos son las del Código Eléctrico Nacional (NEC) y la Asociación Nacional de Protección contra Incendios (NFPA). Estas normas pueden variar ligeramente según la ubicación y los códigos de construcción locales. Es fundamental consultar con la autoridad local competente o un profesional certificado para asegurarse de que se cumplen todas las pautas y regulaciones pertinentes. El incumplimiento puede resultar en sanciones, riesgos de seguridad y la necesidad de costosas reinstalaciones.

¿Qué es un plenum de aire acondicionado?

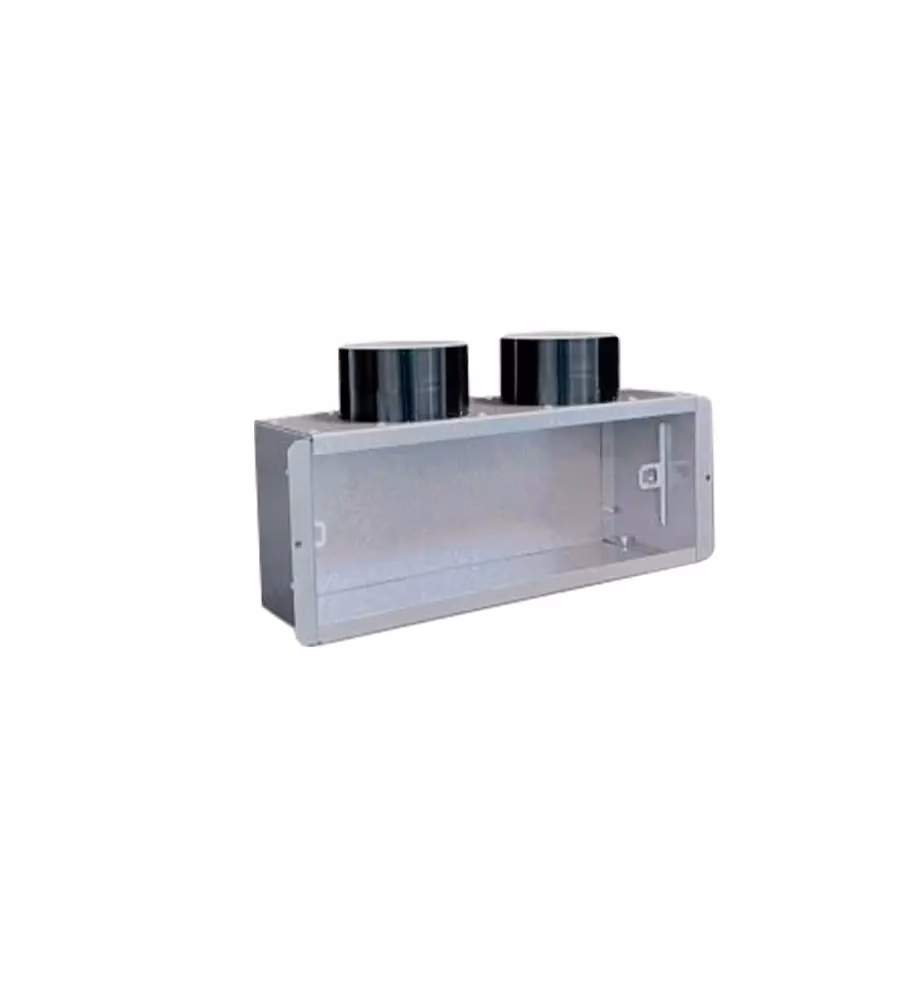

Un plenum de aire acondicionado es un componente esencial en los sistemas de ventilación y climatización. Se trata de una cámara o caja, a menudo de forma rectangular y de mayor volumen que un conducto normal, que se encuentra típicamente conectada directamente a la unidad de aire acondicionado (o a las principales tomas de aire) y sirve como un colector o distribuidor de aire. Su función es recoger el aire de retorno del espacio o distribuir uniformemente el aire tratado (frío o caliente) a través de los conductos de suministro hacia las diferentes áreas del edificio. Permite una distribución del aire más homogénea, reduce la velocidad del aire antes de entrar en los conductos individuales y contribuye a la eficiencia energética del sistema al minimizar las pérdidas de presión y asegurar un flujo de aire constante y bien repartido.
