Electrodos: Descifrando su Numeración Esencial

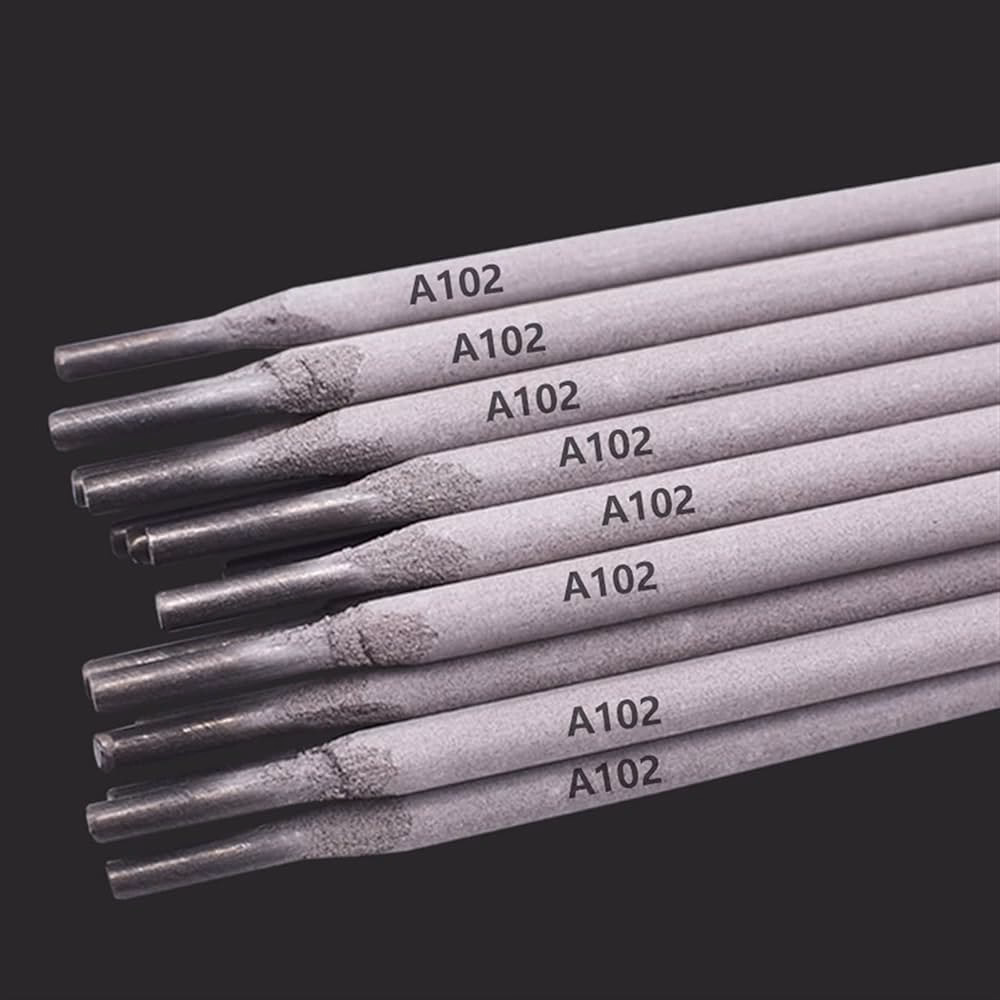

La soldadura es un arte y una ciencia, donde cada detalle cuenta para lograr uniones fuertes y duraderas. Entre los elementos más críticos en este proceso se encuentran los electrodos, esas varillas recubiertas que son el corazón de la soldadura por arco. Pero, ¿alguna vez te has preguntado qué significan esos números y letras grabados en cada uno? No son meros códigos aleatorios; son un lenguaje técnico estandarizado, principalmente la clasificación de la American Welding Society (AWS), que encapsula propiedades vitales para el éxito de tu trabajo.

Entender esta numeración es fundamental no solo para soldadores experimentados, sino para cualquier persona que desee asegurar la integridad y la calidad de sus soldaduras. La elección incorrecta de un electrodo puede llevar a fallas estructurales, corrosión prematura o simplemente a un cordón de soldadura deficiente. Este artículo te guiará a través del significado de cada dígito y letra, desvelando los secretos detrás de la resistencia, la posición de soldadura, el tipo de revestimiento y la corriente adecuada, tanto para los electrodos de acero al carbono más comunes como para la clasificación específica de los vitales electrodos de acero inoxidable.

La Clasificación AWS Estándar: Un Sistema Universal

Cuando hablamos de electrodos para soldadura por arco manual (SMAW), el sistema de numeración más extendido y reconocido a nivel mundial es el de la AWS. Aunque existen variaciones y estándares para diferentes materiales y procesos, la base de la clasificación para electrodos revestidos de acero al carbono es un excelente punto de partida para comprender los principios generales. Una clasificación típica comienza con la letra «E» y le sigue una serie de números, como E6010 o E7018.

La Letra Inicial: “E” de Electrodo

El primer carácter que encontrarás en la mayoría de las clasificaciones de electrodos es la letra E. Esta letra es sencilla pero crucial: simplemente indica que el producto es un electrodo para soldadura por arco. Es la señal universal de que tienes en tus manos una varilla de aporte diseñada para este propósito.

Los Primeros Dos Dígitos: La Resistencia a la Tensión

Tras la letra «E», los primeros dos dígitos del número (o tres dígitos en el caso de electrodos de mayor resistencia) te revelan la resistencia a la tensión mínima del metal depositado. Esta propiedad se mide en miles de libras por pulgada cuadrada (psi). Es una indicación directa de la fuerza que tendrá la unión soldada.

• Por ejemplo, en un electrodo E7018, el “70” significa que el material soldado tendrá una resistencia a la tracción mínima de 70,000 psi.
• En un E6010, el “60” indica 60,000 psi.
• Para un E8018, la resistencia mínima es de 80,000 psi.

Elegir la resistencia a la tensión adecuada es fundamental para garantizar que la soldadura pueda soportar las cargas y esfuerzos a los que estará sometida la estructura o pieza. Una resistencia insuficiente puede llevar a fallas, mientras que una excesivamente alta podría generar un metal de soldadura más frágil o difícil de trabajar.

El Tercer Dígito: Posición de Soldadura

El tercer dígito de la clasificación es vital para el soldador, ya que le indica en qué posiciones puede utilizarse el electrodo. La soldadura puede realizarse en diferentes orientaciones, y no todos los electrodos son aptos para todas ellas debido a las características de su escoria y la fluidez del metal fundido.

• 1: Significa que el electrodo es apto para todas las posiciones de soldadura: plana, horizontal, vertical y sobrecabeza. Estos electrodos son muy versátiles y son la elección preferida para trabajos donde se requiere flexibilidad.
• 2: Indica que el electrodo solo puede utilizarse en posiciones planas y horizontales. Suelen tener una escoria más fluida que los hace menos adecuados para posiciones verticales o sobrecabeza, donde la gravedad podría causar que el metal fundido gotee.
• 3: Este dígito, aunque menos común en los electrodos más versátiles, significa que el electrodo es adecuado únicamente para la posición plana.

La correcta selección de la posición es crucial para evitar defectos como la falta de fusión, el socavado o el goteo excesivo del metal.

El Cuarto Dígito: Tipo de Revestimiento y Corriente

El último dígito de la clasificación (o los últimos dos en algunos casos) es quizás el que proporciona la información más detallada sobre las características operativas del electrodo. Este número indica el tipo de recubrimiento del electrodo, el tipo de corriente de soldadura (corriente alterna AC, corriente continua DC+ o DC-, o ambas) y otras características de soldadura como la penetración, la calidad del cordón y la facilidad de limpieza de la escoria.

• 0: Recubrimiento de celulosa de sodio. Proporciona una penetración profunda y un arco fuerte. Se usa principalmente con corriente continua, polaridad inversa (DC+), lo que significa que el electrodo está conectado al polo positivo. Ideal para penetración en bisel y en tubos.
• 1: Recubrimiento de celulosa de potasio. Similar al 0, pero con un arco más suave y una mejor estabilidad. También para DC+ y todas las posiciones.
• 2: Recubrimiento de titanio (rutilo). Ofrece un arco suave, poco salpicado y una escoria fácil de remover. Adecuado para AC y DC-, ideal para soldaduras de filete y pases de relleno en acero dulce.
• 3: Recubrimiento de titanio potasio. Versátil, apto para AC y DC. Proporciona un cordón de buen aspecto y es fácil de usar, incluso para soldadores principiantes.
• 4: Recubrimiento de hierro en polvo con bajo contenido de hidrógeno. Permite altas tasas de deposición y es apto para todas las posiciones.
• 8: Recubrimiento de bajo hidrógeno y polvo de hierro. Este es uno de los más populares (como en E7018). Ofrece una excelente resistencia al agrietamiento, buena ductilidad y es ideal para aceros de alta resistencia o donde la integridad de la soldadura es crítica. Compatible con AC y DC+.

Ejemplos Comunes de Electrodos de Acero al Carbono y su Significado

• E6010: Electrodo con resistencia a tracción de 60,000 psi, para todas las posiciones, con recubrimiento de celulosa de sodio, y soldadura en DC+. Conocido por su alta penetración y capacidad para soldar a través de óxido o pintura.
• E6013: Electrodo de 60,000 psi, para todas las posiciones, recubrimiento de titanio potasio, compatible con AC y DC. Es muy versátil y produce cordones suaves y estéticos, con poca salpicadura.
• E7018: Electrodo de 70,000 psi, apto para todas las posiciones, recubrimiento de bajo hidrógeno, compatible con AC y DC+. Un caballo de batalla en la industria, ideal para soldaduras estructurales de alta calidad y para aceros con alto contenido de carbono o baja aleación, donde se busca evitar el agrietamiento.
• E7024: Electrodo de 70,000 psi, para posiciones horizontales y planas, recubrimiento de polvo de hierro y bajo hidrógeno, compatible con AC y DC+. Ofrece una alta tasa de deposición, ideal para soldaduras de producción donde la velocidad es importante.

Aquí un resumen de la clasificación AWS para electrodos de acero al carbono:

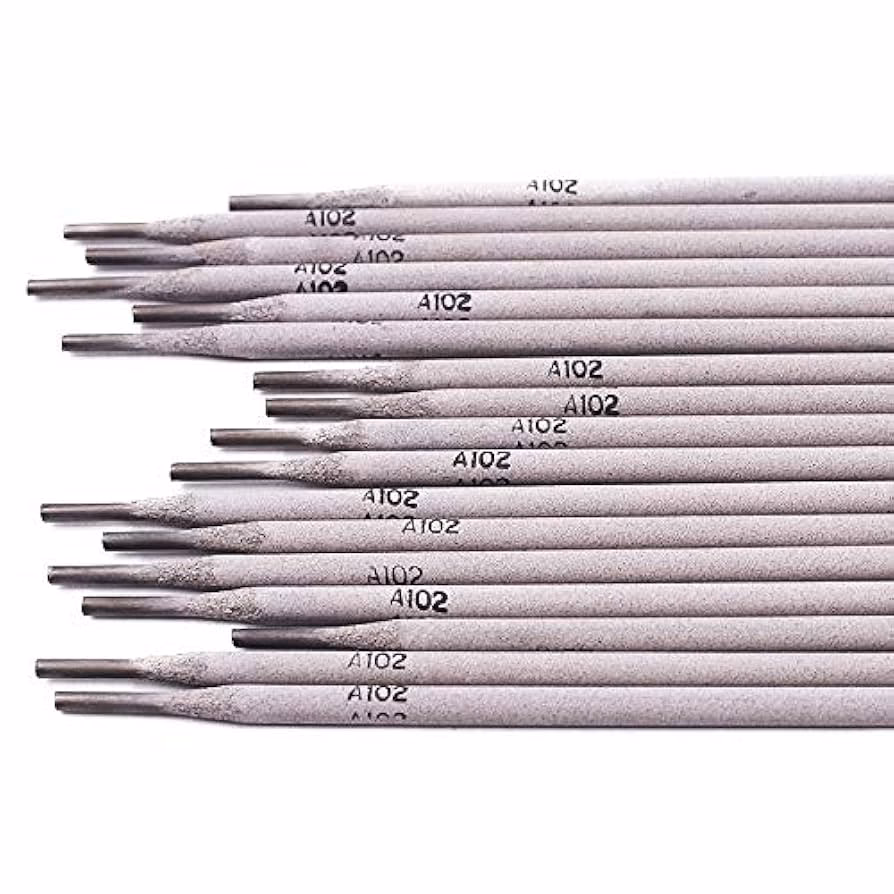

El Mundo del Acero Inoxidable: Clasificaciones Específicas

Si bien los principios generales de la clasificación AWS son similares, los electrodos para soldar acero inoxidable tienen un sistema de numeración ligeramente diferente, pero igualmente lógico y esencial. La clasificación principal para electrodos revestidos de acero inoxidable se rige por la norma AWS A5.4. Estos electrodos están diseñados para igualar o superar las propiedades del metal base de acero inoxidable, incluyendo su resistencia a la corrosión y sus propiedades mecánicas.

Estructura de la Numeración en Electrodos de Acero Inoxidable (E-XXX-YY)

Para los electrodos de acero inoxidable, la clasificación típicamente sigue el formato E-XXX-YY, donde cada parte tiene un significado específico:

La Letra Inicial: “E”

Al igual que con los electrodos de acero al carbono, la “E” inicial confirma que se trata de un electrodo para soldadura por arco.

Los Tres Dígitos Centrales: El Tipo de Aleación de Acero Inoxidable

Aquí radica una de las principales diferencias. Los tres dígitos que siguen a la “E” no indican directamente la resistencia a la tensión, sino que identifican el tipo de aleación de acero inoxidable para el cual está diseñado el electrodo. Estos números corresponden a las series estándar de acero inoxidable:

• 3XX: Indica aceros inoxidables austeníticos (por ejemplo, 308, 309, 316, 347). Son los más comunes y se caracterizan por su excelente resistencia a la corrosión y buenas propiedades de soldabilidad.
• 4XX: Indica aceros inoxidables ferríticos o martensíticos (por ejemplo, 410, 430). Estos tipos tienen propiedades y requisitos de soldadura diferentes a los austeníticos.
• Otros números pueden indicar aleaciones dúplex o superdúplex.

Además de estos números, a menudo encontrarás sufijos que proporcionan información adicional sobre la composición química del electrodo o sus características específicas:

• L: Significa “Low Carbon” (bajo carbono). Por ejemplo, E308L-16. Un bajo contenido de carbono ayuda a prevenir la precipitación de carburos en el cordón de soldadura, lo que es crucial para mantener la resistencia a la corrosión intergranular, especialmente en aplicaciones donde la pieza soldada estará expuesta a altas temperaturas.
• H: Significa “High Carbon” (alto carbono). Se usa en aplicaciones que requieren mayor resistencia a altas temperaturas.
• N: Indica la adición de nitrógeno, que puede mejorar la resistencia y la resistencia a la corrosión por picaduras.
• Mo: Indica la presencia de molibdeno, que mejora la resistencia a la corrosión por picaduras y la resistencia a altas temperaturas.

Los Últimos Dos Dígitos (YY): Posición, Revestimiento y Corriente

Los dos últimos dígitos en la clasificación de los electrodos de acero inoxidable son análogos a los últimos dígitos de los electrodos de acero al carbono, indicando la posición de soldadura, el tipo de revestimiento y el tipo de corriente. Sin embargo, los códigos específicos son diferentes para los electrodos de acero inoxidable:

• -15: Recubrimiento de bajo hidrógeno, de tipo cal-titania. Diseñado para soldadura con corriente continua, polaridad inversa (DC+). Ofrece una excelente resistencia al agrietamiento y es ideal para aceros inoxidables en aplicaciones críticas.
• -16: Recubrimiento de rutilo (óxido de titanio). Adecuado para soldadura con corriente alterna (AC) o corriente continua, polaridad inversa (DC+). Produce un arco estable, un buen aspecto del cordón y es fácil de usar. Es uno de los tipos más comunes para acero inoxidable.
• -17: Recubrimiento de rutilo con polvo de hierro. Ofrece una alta tasa de deposición y un cordón de soldadura suave con escoria fácil de remover. Apto para AC o DC+.

Ejemplos Comunes de Electrodos de Acero Inoxidable y su Significado

• E308L-16: Es un electrodo para soldar acero inoxidable tipo 304L (bajo carbono). El “L” indica bajo carbono para prevenir la corrosión intergranular. El “16” significa que tiene un revestimiento de rutilo y puede usarse con AC o DC+. Es uno de los electrodos más versátiles para la serie 300 de acero inoxidable.
• E316L-16: Similar al 308L, pero diseñado para soldar acero inoxidable tipo 316L. El molibdeno presente en el 316L le confiere una mayor resistencia a la corrosión, especialmente en ambientes con cloruros. El “16” indica las mismas características de revestimiento y corriente que el 308L-16.
• E309L-16: Este electrodo se utiliza a menudo para unir aceros inoxidables disímiles (por ejemplo, acero inoxidable con acero al carbono) o para soldar acero inoxidable 309. El “L” indica bajo carbono y el “16” el tipo de revestimiento y corriente.

Tabla Comparativa: Acero al Carbono vs. Acero Inoxidable

Para visualizar mejor las diferencias y similitudes, aquí una tabla comparativa de ejemplos representativos:

¿Por qué es crucial entender esta numeración?

La correcta selección del electrodo es la piedra angular de una soldadura exitosa y segura. Ignorar la numeración puede llevar a una serie de problemas:

• Fallos estructurales: Si el electrodo no tiene la resistencia a la tensión adecuada para la aplicación, la unión soldada podría ceder bajo carga.
• Corrosión prematura: En el caso del acero inoxidable, usar un electrodo con una aleación incorrecta o sin las propiedades de bajo carbono (L) puede comprometer la resistencia a la corrosión del material, llevando a su degradación en ambientes agresivos.
• Defectos de soldadura: Un revestimiento o corriente inadecuados pueden resultar en porosidad, socavados, falta de fusión o una mala apariencia del cordón, lo que debilita la unión y requiere reprocesos costosos.
• Problemas de soldabilidad: El electrodo podría no ser compatible con la posición de soldadura o el tipo de corriente de tu máquina, haciendo el proceso extremadamente difícil o imposible de realizar correctamente.

Entender la numeración te permite no solo seleccionar el electrodo correcto, sino también anticipar su comportamiento durante la soldadura y asegurar que el metal de aporte cumpla con los requisitos del metal base y de la aplicación final.

Preguntas Frecuentes sobre la Numeración de Electrodos

¿Es la numeración AWS la única que existe?

Aunque la clasificación AWS es la más ampliamente reconocida y utilizada en Norteamérica y en muchas otras partes del mundo, existen otras normativas. Por ejemplo, en Europa, se utiliza la norma ISO o EN, que tiene un sistema de clasificación diferente pero que busca transmitir información similar sobre las propiedades del electrodo. Sin embargo, AWS es la referencia principal en la mayoría de los contextos globales.

¿Qué sucede si utilizo un electrodo de acero al carbono para soldar acero inoxidable?

Es una de las peores decisiones que se pueden tomar en soldadura de acero inoxidable. El metal de aporte de un electrodo de acero al carbono no tiene la composición química adecuada para el acero inoxidable. Esto resultaría en una soldadura extremadamente frágil, susceptible a la corrosión intergranular y a la oxidación, con propiedades mecánicas muy deficientes. La unión fallaría rápidamente, comprometiendo la integridad de la estructura. Es fundamental usar siempre el electrodo de acero inoxidable específico para el tipo de aleación que se está soldando.

¿Cómo puedo saber qué electrodo de acero inoxidable necesito si no conozco el tipo exacto de mi material base?

Idealmente, siempre se debe conocer el tipo exacto de acero inoxidable del material base (por ejemplo, 304, 316, 430). Si no es posible, una práctica común es utilizar un electrodo que sea más "aleado" que el material base o que tenga una composición que pueda unir múltiples grados. Por ejemplo, un electrodo E309L-16 se usa a menudo para unir aceros inoxidables disímiles o para soldar acero inoxidable a acero al carbono, ya que su mayor contenido de aleación (especialmente cromo y níquel) puede diluirse con el metal base y aún así proporcionar una soldadura robusta. Sin embargo, esto debe hacerse con precaución y, si es posible, consultar a un experto o realizar pruebas.

¿Puedo usar un electrodo de 'todas las posiciones' para soldar en posición plana?

Sí, un electrodo clasificado para 'todas las posiciones' (dígito 1) puede ser utilizado en cualquier posición, incluyendo la plana, horizontal, vertical y sobrecabeza. De hecho, muchos soldadores prefieren electrodos de todas las posiciones por su versatilidad, aunque algunos electrodos específicos para posición plana (dígito 2 o 3) pueden ofrecer mayores tasas de deposición en esa posición.

¿La polaridad de la corriente es tan importante como el tipo de electrodo?

Absolutamente. La polaridad de la corriente (DC+ o DC-) influye directamente en la penetración, la estabilidad del arco, la distribución del calor y la forma del cordón. Algunos electrodos están diseñados específicamente para una polaridad, y usar la incorrecta puede llevar a un arco inestable, salpicaduras excesivas, falta de fusión o una penetración deficiente, incluso si el electrodo es el tipo correcto para el material.

Conclusión

La numeración de los electrodos es mucho más que un simple código; es una guía esencial que te proporciona información crítica sobre las capacidades y el rendimiento de cada varilla de soldadura. Desde la resistencia a la tensión del metal depositado hasta las posiciones de soldadura adecuadas, el tipo de revestimiento y la corriente recomendada, cada dígito y letra tiene un propósito vital. Comprender este sistema, tanto para los electrodos de acero al carbono como para las clasificaciones específicas de los electrodos de acero inoxidable, te empodera para tomar decisiones informadas, garantizando la calidad, seguridad y durabilidad de tus uniones soldadas. Tómate el tiempo para descifrar este lenguaje; es una inversión que vale la pena en cada cordón que deposites.
