Medidores de Espesores por Ultrasonidos

En el mundo industrial moderno, donde la integridad estructural y la seguridad de los materiales son primordiales, surge una necesidad crucial: la capacidad de medir el espesor de componentes sin causarles el menor daño. Esto es especialmente cierto en el caso del acero inoxidable, un material vital en incontables aplicaciones, desde la industria alimentaria hasta la petroquímica, donde su resistencia a la corrosión y su durabilidad son fundamentales. ¿Cómo podemos asegurar que un tanque de almacenamiento de acero inoxidable no se ha adelgazado peligrosamente por la corrosión interna, o que una tubería no ha sufrido erosión, si solo tenemos acceso a un lado? La respuesta reside en una tecnología ingeniosa y extremadamente eficaz: los medidores de espesores por ultrasonidos.

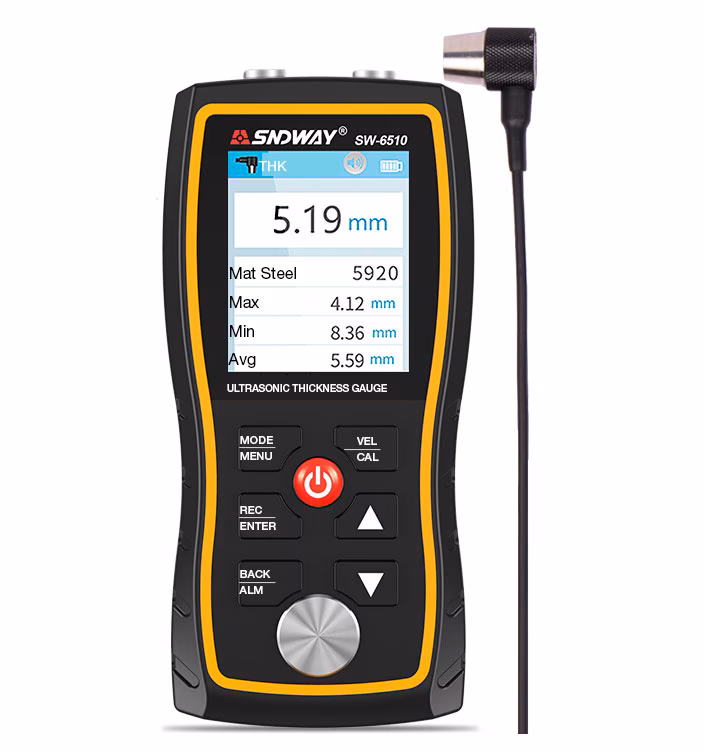

¿Qué es un Medidor de Espesores por Ultrasonidos y Cómo Funciona?

Un medidor de espesores por ultrasonidos es un instrumento de alta precisión diseñado para determinar el grosor de diversos materiales cuando el acceso se limita a una única superficie. A diferencia de los métodos tradicionales que podrían requerir el corte o la perforación del material, este equipo utiliza principios de energía sonora para realizar mediciones de manera no destructiva. Su funcionamiento se basa en la emisión de un pulso de energía sonora de alta frecuencia (ultrasonido) desde un transductor que se coloca sobre la superficie del material a inspeccionar. Este pulso viaja a través del material hasta que encuentra una interfaz, como la superficie opuesta o un defecto interno, y se refleja de vuelta al transductor.

El medidor calcula el tiempo que tarda el pulso sonoro en viajar desde el transductor, reflejarse en la superficie opuesta (o un defecto) y regresar. Conociendo la velocidad del sonido en el material específico que se está midiendo (un valor que se puede programar o calibrar en el equipo), el medidor utiliza la sencilla fórmula de distancia = velocidad × tiempo / 2 (el tiempo se divide por dos porque el pulso viaja de ida y vuelta) para determinar el espesor exacto. Este proceso es increíblemente rápido y proporciona resultados instantáneos, lo que lo convierte en una herramienta indispensable para el control de calidad y el mantenimiento predictivo.

La Importancia de la Medición Ultrasónica en el Acero Inoxidable

El acero inoxidable es valorado por su resistencia a la corrosión y su durabilidad, pero no es inmune a los efectos del desgaste, la erosión o la corrosión interna, especialmente en entornos agresivos. Imagínese una tubería de acero inoxidable que transporta fluidos corrosivos, o un recipiente a presión que contiene productos químicos. Desde el exterior, la estructura puede parecer intacta, pero internamente, el espesor de la pared podría haberse reducido drásticamente, comprometiendo la seguridad y la integridad del sistema. Aquí es donde los medidores de espesores por ultrasonidos se vuelven críticos:

• Detección de Adelgazamiento por Corrosión/Erosión: Permiten identificar con antelación el adelgazamiento de las paredes debido a la corrosión o la erosión, previniendo fallos catastróficos. Esto es vital para el mantenimiento preventivo en industrias como la química, petroquímica, energética y naval, donde el acero inoxidable es omnipresente.
• Inspección de Recubrimientos y Revestimientos: Muchos componentes de acero inoxidable pueden tener recubrimientos o revestimientos protectores. Algunos medidores ultrasónicos avanzados son capaces de medir el espesor del material base sin incluir el espesor del revestimiento, lo cual es fundamental para una evaluación precisa.
• Control de Calidad en Fabricación: Durante la fabricación de componentes de acero inoxidable (placas, tubos, tanques), estos medidores aseguran que el material cumple con las especificaciones de espesor requeridas, garantizando la calidad del producto final.
• Evaluación de Daños por Picaduras: Además de la medición general del espesor, los ultrasonidos también pueden detectar picaduras y otros defectos internos que no son visibles desde el exterior, ofreciendo una visión completa de la salud del material.

¿Qué Materiales Pueden Medirse con un Medidor Ultrasónico?

La versatilidad de los medidores de espesores por ultrasonidos es una de sus mayores ventajas. Aunque el principio de funcionamiento es el mismo, la velocidad del sonido varía significativamente entre diferentes materiales, por lo que los medidores están equipados con la capacidad de ajustar o calibrar esta velocidad. Generalmente, estos instrumentos son eficaces para medir una amplia gama de materiales, incluyendo:

• Metales: Esto incluye no solo el acero inoxidable en sus diversas aleaciones (Austenítico, Ferrítico, Dúplex, etc.), sino también acero al carbono, aluminio, cobre, latón, titanio y muchas otras aleaciones metálicas. Son ampliamente utilizados en la industria metalúrgica y manufacturera.
• Plásticos: Desde tuberías de PVC hasta componentes de polietileno, los plásticos son materiales comunes que se benefician de la medición ultrasónica para control de calidad y detección de defectos.
• Compuestos: Materiales compuestos como la fibra de carbono o la fibra de vidrio, utilizados en la industria aeroespacial y automotriz, también pueden ser medidos con precisión.
• Vidrio y Cerámica: Componentes de vidrio y piezas cerámicas, que a menudo son difíciles de inspeccionar con otros métodos, pueden evaluarse eficazmente con ultrasonidos.
• Materiales con Recubrimientos/Revestimientos: Como se mencionó, muchos medidores modernos pueden diferenciar entre el espesor del material base y el del recubrimiento, lo que es vital para la inspección de materiales protegidos contra la corrosión o el desgaste.

Es importante destacar que algunos materiales, como la madera o el hormigón, pueden ser más difíciles de medir con precisión debido a su estructura heterogénea o a la alta atenuación del sonido, aunque existen equipos especializados para estos casos.

Características Clave de los Medidores de Espesores por Ultrasonidos

Los medidores de espesores por ultrasonidos modernos incorporan una serie de características que mejoran su rendimiento, precisión y facilidad de uso. Al seleccionar un equipo, es crucial considerar estas funcionalidades:

• Calibración y Trazabilidad: Los mejores equipos vienen completamente calibrados de fábrica y están listos para usar. Un aspecto fundamental es la inclusión de un Certificado de Calibración de Forma Larga, que documenta las lecturas reales tomadas por el instrumento sobre patrones trazables a un instituto nacional de metrología (como el NIST en EE. UU.). Esto asegura la fiabilidad y la validez de las mediciones para propósitos de calidad y auditoría.
• Ajuste de Calibración en Campo: La capacidad de realizar un ajuste de calibración fácil por parte del operador utilizando una muestra de referencia conocida o un bloque de paso certificado es crucial para mantener la precisión en diferentes condiciones o para materiales específicos.
• Modo de Medición de Corrosión/Eco-Eco: Algunos medidores ofrecen modos específicos para la medición de espesores a través de recubrimientos o para la detección de corrosión, lo que los hace ideales para la inspección de tuberías y tanques de acero inoxidable revestidos.
• Memoria y Conectividad: La capacidad de almacenar un gran número de lecturas, organizarlas y transferirlas a una computadora para análisis y elaboración de informes es una característica invaluable para el seguimiento del historial de un componente.
• Pantalla Clara y Durabilidad: Una pantalla de fácil lectura, a menudo a color y con retroiluminación, es esencial para el uso en diferentes entornos. La robustez y la resistencia a condiciones industriales adversas (polvo, agua, golpes) también son factores clave.
• Sondas Intercambiables: La posibilidad de usar diferentes tipos de sondas (transductores) permite adaptar el equipo a diversas aplicaciones, como materiales muy finos, superficies curvas o altas temperaturas.

Consideraciones al Elegir y Usar un Medidor Ultrasónico

Seleccionar el medidor adecuado y utilizarlo correctamente es fundamental para obtener resultados fiables:

1. Tipo de Material: Asegúrese de que el medidor sea compatible con la velocidad del sonido del material que va a medir. Algunos medidores tienen bibliotecas de materiales preestablecidas.
2. Rango de Espesor: Verifique que el rango de medición del equipo cubra los espesores que necesita inspeccionar.
3. Precisión Requerida: Evalúe la precisión necesaria para su aplicación. No todos los medidores tienen la misma resolución.
4. Preparación de la Superficie: La superficie debe estar limpia y libre de óxido suelto, pintura descascarada o cualquier material que impida el contacto directo entre la sonda y el material base.
5. Acoplante (Gel): Es indispensable el uso de un gel acoplante entre la sonda y la superficie del material. Este gel elimina el aire (que es un mal conductor del sonido ultrasónico) y permite que las ondas sonoras penetren eficazmente en el material.
6. Calibración Regular: Realice verificaciones de calibración periódicas con bloques de referencia conocidos para asegurar la consistencia de las mediciones.

Tabla Comparativa: Ventajas y Desafíos de la Medición Ultrasónica

Preguntas Frecuentes (FAQ) sobre Medidores de Espesores por Ultrasonidos

Para aclarar las dudas más comunes, aquí respondemos algunas preguntas frecuentes:

¿Necesito ser un experto para usar un medidor ultrasónico?
No necesariamente. Los medidores modernos están diseñados para ser intuitivos y fáciles de usar, con interfaces sencillas y calibración guiada. Sin embargo, un conocimiento básico de los principios ultrasónicos y de los materiales a medir siempre es beneficioso para obtener los mejores resultados.

¿Pueden los medidores ultrasónicos detectar defectos además del espesor?
Sí, además de medir el espesor, muchos medidores ultrasónicos (especialmente los más avanzados) pueden detectar discontinuidades internas como picaduras, delaminaciones, inclusiones o grietas, ya que estos defectos también reflejan las ondas sonoras. La interpretación de estas señales puede requerir más experiencia.

¿Qué tan preciso es un medidor de espesores por ultrasonidos?
La precisión varía según el modelo del medidor, el transductor utilizado, el material y la técnica de aplicación. Los equipos de alta calidad pueden ofrecer precisiones de ±0.01 mm (0.0004 pulgadas) o incluso mejores, lo que los hace adecuados para aplicaciones donde la exactitud es crítica.

¿Cómo afecta la temperatura a la medición ultrasónica?
La velocidad del sonido en un material puede variar con la temperatura. Para mediciones de alta precisión, especialmente en materiales que experimentan grandes fluctuaciones de temperatura, algunos medidores permiten compensar este efecto o requieren una recalibración a la temperatura de operación.

¿Qué mantenimiento requiere un medidor ultrasónico?
El mantenimiento es relativamente bajo. Se recomienda limpiar la sonda y el equipo después de cada uso, protegerlo de golpes y temperaturas extremas, y realizar verificaciones de calibración periódicas. La sonda (transductor) es el componente más susceptible al desgaste y puede necesitar reemplazo con el tiempo.

Conclusión

Los medidores de espesores por ultrasonidos son herramientas indispensables en una amplia gama de industrias, proporcionando una solución eficaz y no destructiva para evaluar la integridad y la seguridad de los materiales, especialmente el acero inoxidable. Su capacidad para medir con precisión el espesor desde una sola cara, detectar la corrosión y otros defectos internos, y su versatilidad para trabajar con diversos materiales, los convierte en una inversión crucial para el control de calidad, el mantenimiento preventivo y la optimización de la vida útil de los activos. Al elegir el equipo adecuado y seguir las mejores prácticas de uso y calibración, las empresas pueden asegurar la máxima fiabilidad y eficiencia en sus operaciones.
