En el vasto universo de la ingeniería industrial y la construcción, la estabilidad y la durabilidad de los sistemas de tuberías son pilares fundamentales. Sin embargo, estos sistemas están constantemente expuestos a desafíos que pueden comprometer su integridad, siendo la expansión térmica y las vibraciones dos de los más significativos. Es aquí donde entran en juego las juntas de expansión de acero inoxidable, componentes ingeniosamente diseñados para absorber movimientos, vibraciones y desalineaciones, garantizando la funcionalidad y la seguridad de las instalaciones.

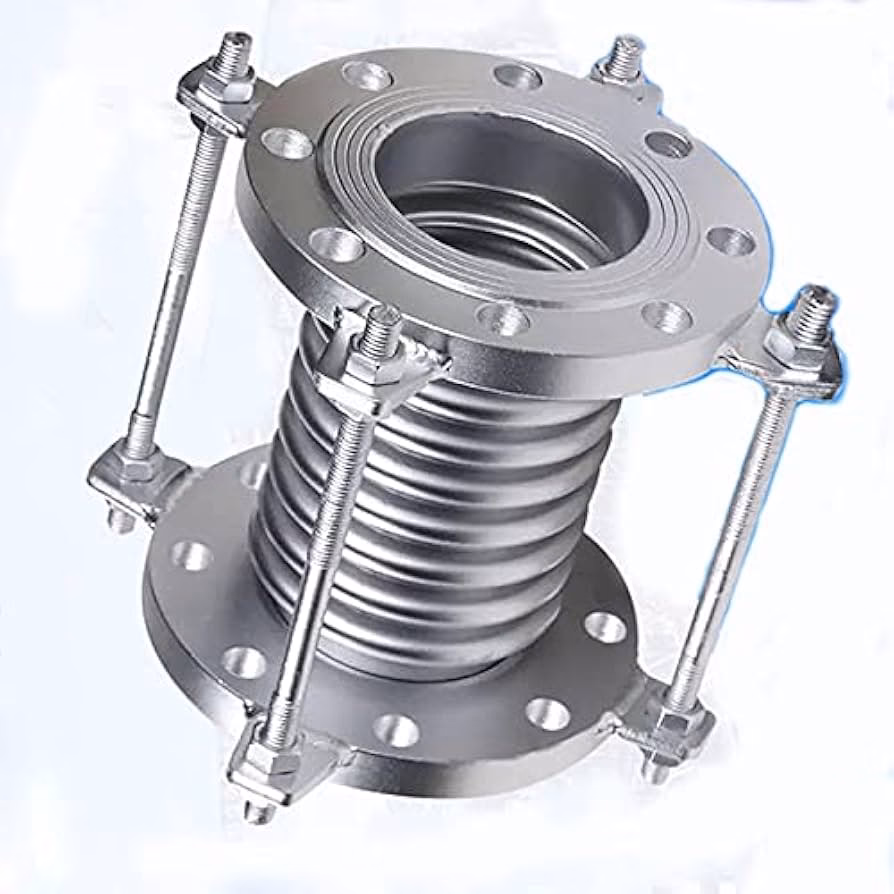

Una junta de expansión de acero inoxidable es, en esencia, un elemento flexible que se inserta en un sistema de tuberías o conductos para compensar cambios dimensionales causados por variaciones de temperatura, movimientos mecánicos, vibraciones o asentamientos estructurales. Su corazón está formado por uno o más fuelles metálicos (generalmente ondulados) fabricados con acero inoxidable de alta calidad, que le confieren su característica principal: la capacidad de flexión y recuperación. Este material no solo es elegido por su resistencia a la corrosión y a las altas temperaturas, sino también por su inherente elasticidad y fatiga a la flexión, propiedades cruciales para su función.
¿Por Qué Son Indispensables las Juntas de Expansión?
La necesidad de las juntas de expansión surge de principios físicos ineludibles y de las realidades operativas de cualquier instalación industrial o comercial. Entender estas razones es clave para apreciar su valor:
- Compensación de la Expansión y Contracción Térmica: Los materiales se expanden cuando se calientan y se contraen cuando se enfrían. En sistemas de tuberías largos, especialmente aquellos que transportan fluidos a temperaturas variables (vapor, agua caliente, gases de escape), esta expansión y contracción puede generar fuerzas enormes. Sin juntas de expansión, estas fuerzas podrían provocar pandeo, ruptura de soldaduras, daños en equipos conectados o incluso fallas catastróficas en la tubería. Las juntas absorben estos movimientos, aliviando el estrés.
- Absorción de Vibraciones: Equipos como bombas, compresores, motores y turbinas generan vibraciones que pueden transmitirse a través de las tuberías. Las vibraciones continuas pueden causar fatiga en el material de las tuberías, aflojar conexiones y reducir la vida útil de todo el sistema. Las juntas de expansión actúan como amortiguadores, aislando las vibraciones y protegiendo los componentes adyacentes.
- Compensación de Desalineaciones: Durante la instalación o debido a asentamientos de la estructura con el tiempo, las tuberías pueden no alinearse perfectamente. Las juntas de expansión pueden compensar pequeñas desalineaciones axiales, laterales o angulares, facilitando la instalación y evitando tensiones indebidas.
- Reducción de Ruido: Al absorber vibraciones, también contribuyen a la atenuación del ruido transmitido a través del sistema de tuberías.
Tipos Comunes de Juntas de Expansión de Acero Inoxidable
La versatilidad de las juntas de expansión se refleja en la variedad de diseños disponibles, cada uno optimizado para un tipo específico de movimiento. Los más comunes incluyen:
- Juntas Axiales: Diseñadas para absorber movimiento a lo largo del eje longitudinal de la tubería (expansión o contracción). Son el tipo más simple y común.
- Juntas Laterales: Permiten el movimiento perpendicular al eje de la tubería. Son ideales para compensar desalineaciones laterales o movimientos de deflexión.
- Juntas Angulares: Diseñadas para absorber el movimiento de rotación en un plano. A menudo se utilizan en pares o en configuraciones de tres para absorber movimientos complejos.
- Juntas Universales: Combinan dos fuelles con un carrete intermedio. Son capaces de absorber grandes cantidades de movimiento axial, lateral y angular simultáneamente.
- Juntas Cardan (Gimbal): Utilizan un sistema de cardanes para permitir el movimiento angular en cualquier plano, pero restringen el movimiento axial. Son adecuadas para sistemas que requieren gran flexibilidad angular.
Materiales y Construcción: La Fortaleza del Acero Inoxidable
El acero inoxidable es el material preferido para la fabricación de fuelles de juntas de expansión debido a sus propiedades excepcionales. Las aleaciones más utilizadas son las series 300, como el 304L, 316L y 321, seleccionadas por su excelente resistencia a la corrosión, capacidad para operar a altas temperaturas y buenas propiedades de fatiga. El sufijo 'L' (Low Carbon) indica un bajo contenido de carbono, lo que mejora la resistencia a la corrosión intergranular después de la soldadura.
El proceso de fabricación de los fuelles es crucial y generalmente implica la formación de tubos delgados de acero inoxidable mediante hidroformado o laminado. Las ondulaciones se forman para proporcionar la flexibilidad necesaria. La cantidad de fuelles y la profundidad de las ondulaciones determinan la capacidad de movimiento de la junta. Los extremos de la junta se suelen equipar con bridas o extremos soldables para facilitar su conexión a la tubería.
Ventajas Clave del Acero Inoxidable en Juntas de Expansión
La elección del acero inoxidable no es arbitraria; se basa en un conjunto de ventajas inigualables que garantizan la durabilidad y eficiencia de las juntas:
- Resistencia a la Corrosión: El acero inoxidable forma una capa pasiva de óxido de cromo que lo protege contra la oxidación y la corrosión, incluso en ambientes agresivos (químicos, agua salada, alta humedad).
- Resistencia a Altas Temperaturas: Mantiene su integridad estructural y propiedades mecánicas a temperaturas elevadas, crucial para aplicaciones como sistemas de vapor o gases de escape.
- Higiene: Su superficie no porosa y fácil de limpiar lo hace ideal para aplicaciones en la industria alimentaria, farmacéutica y de bebidas, donde la limpieza y la prevención de la contaminación son críticas.
- Larga Vida Útil: Gracias a su resistencia a la fatiga y a la corrosión, las juntas de acero inoxidable ofrecen una vida útil prolongada, reduciendo los costos de mantenimiento y reemplazo.
- Flexibilidad Mecánica: Las propiedades elásticas del acero inoxidable permiten que el fuelle se flexione repetidamente sin romperse, absorbiendo movimientos cíclicos.
Aplicaciones Clave de las Juntas de Expansión de Acero Inoxidable
La versatilidad de las juntas de expansión de acero inoxidable les permite ser utilizadas en una amplia gama de industrias y aplicaciones, donde la gestión de movimientos y vibraciones es crítica:
- Sistemas HVAC: Para compensar la expansión térmica en conductos de aire y tuberías de agua caliente/fría.
- Industria Petroquímica y Química: Manejo de fluidos corrosivos y a altas temperaturas.
- Generación de Energía: En plantas de energía, para sistemas de vapor, gases de escape y líneas de agua de refrigeración.
- Industria Marina: En sistemas de escape de motores, tuberías de agua de mar y sistemas de refrigeración a bordo.
- Tratamiento de Aguas: En tuberías de plantas de tratamiento para absorber movimientos y vibraciones.
- Automotriz: En sistemas de escape de vehículos pesados y equipos especiales.
- Industria Alimentaria y Farmacéutica: Donde se requiere higiene y resistencia a la corrosión en tuberías de proceso.
La selección adecuada de una junta de expansión implica considerar factores como la presión, la temperatura, el medio de transporte, la cantidad y dirección del movimiento, y el espacio disponible. Un cálculo y diseño precisos son esenciales para asegurar su rendimiento óptimo y la seguridad del sistema.
Tabla Comparativa de Grados de Acero Inoxidable para Juntas de Expansión
| Grado de Acero Inoxidable | Características Principales | Aplicaciones Típicas |
|---|---|---|
| 304L | Excelente resistencia a la corrosión general, buena formabilidad. Bajo contenido de carbono para soldabilidad. | Sistemas HVAC, agua, gases no corrosivos, aplicaciones generales. |
| 316L | Mayor resistencia a la corrosión por picaduras y grietas (gracias al molibdeno). Mejor para ambientes con cloruros. | Industria química, marina, alimentaria (salmueras), farmacéutica. |
| 321 | Estabilizado con titanio para prevenir la corrosión intergranular a altas temperaturas (más de 425°C). | Sistemas de escape, altas temperaturas, hornos, donde la temperatura de operación es crítica. |
| 309/310 | Mayor resistencia al calor y la oxidación a temperaturas muy elevadas. | Aplicaciones de muy alta temperatura, hornos, calderas. |
Preguntas Frecuentes (FAQ) sobre Juntas de Expansión de Acero Inoxidable
¿Son todas las juntas de expansión de acero inoxidable iguales?
No, varían significativamente en diseño (axiales, laterales, angulares), el tipo de acero inoxidable utilizado, el número de fuelles, la presión nominal y la capacidad de movimiento. La selección depende de la aplicación específica y las condiciones de operación.
¿Qué tipo de acero inoxidable es el mejor para una junta de expansión?
No hay un único 'mejor' tipo. Depende del medio que se transporta, la temperatura de operación y el ambiente. El 304L es común para aplicaciones generales, mientras que el 316L es preferido para ambientes corrosivos (como los que contienen cloruros), y el 321 para altas temperaturas.
¿Necesitan mantenimiento las juntas de expansión?
Generalmente, las juntas de expansión de acero inoxidable son de bajo mantenimiento. Sin embargo, se recomienda una inspección visual periódica para detectar signos de daño, corrosión, fatiga o fugas. Un mantenimiento preventivo adecuado puede prolongar su vida útil.
¿Pueden usarse en cualquier tipo de fluido?
Si bien el acero inoxidable es versátil, la compatibilidad con el fluido debe verificarse. Algunos productos químicos extremadamente agresivos o concentrados pueden requerir aleaciones especiales o juntas no metálicas. Es crucial consultar las tablas de compatibilidad de materiales.
¿Cómo se instalan correctamente las juntas de expansión?
La instalación correcta es vital. Debe hacerse siguiendo las instrucciones del fabricante, asegurando una alineación adecuada, un soporte correcto de la tubería y evitando tensiones torsionales o de flexión innecesarias durante la instalación. Los soportes fijos y guías de tubería son esenciales para dirigir el movimiento hacia la junta.
En conclusión, las juntas de expansión de acero inoxidable son componentes críticos en la ingeniería de tuberías moderna. Su capacidad para absorber movimientos y vibraciones protege la integridad de los sistemas, prolonga la vida útil de los equipos y reduce los costos de mantenimiento. Comprender su funcionamiento, tipos y las ventajas del acero inoxidable es fundamental para cualquier profesional involucrado en el diseño, instalación o mantenimiento de sistemas industriales.
