Intercambiadores de Calor de Acero Inoxidable

En el vasto universo de la ingeniería industrial, donde la eficiencia y la durabilidad son pilares fundamentales, los intercambiadores de calor emergen como componentes críticos. Pero cuando estos dispositivos se fabrican con acero inoxidable, su valor se multiplica exponencialmente, convirtiéndose en soluciones indispensables para una miríada de aplicaciones. Un intercambiador de calor de acero inoxidable no es solo una pieza de maquinaria; es una inversión en fiabilidad, higiene y rendimiento a largo plazo, capaz de transferir energía térmica de manera eficiente entre dos o más fluidos a diferentes temperaturas, sin que estos se mezclen.

La elección del acero inoxidable como material de construcción para estos equipos no es casualidad. Sus propiedades inherentes, como la excepcional resistencia a la corrosión, la capacidad de soportar altas temperaturas y presiones, y su naturaleza higiénica, lo posicionan como el material predilecto en sectores donde la pureza del producto y la longevidad del equipo son primordiales. Este artículo profundiza en qué es un intercambiador de calor de acero inoxidable, cómo funciona, sus diversas tipologías, las ventajas que ofrece y por qué es la solución ideal para innumerables desafíos térmicos en la industria moderna.

¿Qué es un Intercambiador de Calor?

Antes de sumergirnos en las particularidades del acero inoxidable, es fundamental comprender el concepto básico de un intercambiador de calor. En esencia, un intercambiador de calor es un dispositivo diseñado para transferir energía térmica de manera eficiente entre dos o más fluidos (líquidos o gases) que se encuentran a diferentes temperaturas. Este proceso se realiza sin que los fluidos entren en contacto directo entre sí, garantizando la integridad de cada sustancia. La transferencia de calor ocurre a través de una superficie sólida que separa los fluidos, permitiendo que el calor fluya del fluido más caliente al más frío hasta que se alcanza un equilibrio térmico, o se logra el objetivo de enfriamiento o calentamiento deseado.

Estos equipos son omnipresentes en la industria, desde sistemas de calefacción y refrigeración en edificios hasta complejos procesos químicos y de generación de energía. Su diseño y configuración varían enormemente según la aplicación específica, los tipos de fluidos involucrados, las temperaturas de operación y las presiones de trabajo.

Principios de Funcionamiento

La transferencia de calor en un intercambiador puede ocurrir por conducción (a través de la pared que separa los fluidos) y por convección (dentro de los fluidos mismos). Los fluidos pueden fluir en diferentes configuraciones:

• Flujo paralelo: Ambos fluidos entran por el mismo extremo y fluyen en la misma dirección.
• Contracorriente: Los fluidos entran por extremos opuestos y fluyen en direcciones opuestas. Esta configuración es generalmente la más eficiente para la transferencia de calor.
• Flujo cruzado: Los fluidos fluyen perpendicularmente entre sí.

¿Por Qué el Acero Inoxidable en Intercambiadores de Calor?

La elección del material es uno de los factores más críticos en el diseño y la fabricación de un intercambiador de calor. El acero inoxidable se ha establecido como el material de elección para una vasta gama de aplicaciones debido a su combinación única de propiedades. La principal ventaja del acero inoxidable es su excepcional resistencia a la corrosión, gracias a la formación de una capa pasiva de óxido de cromo en su superficie. Esta capa es autorreparable y protege el metal base de la oxidación y de la degradación por diversos agentes químicos.

Ventajas Clave del Acero Inoxidable:

• Resistencia a la Corrosión: Crucial para evitar la contaminación de los fluidos y prolongar la vida útil del equipo, especialmente en ambientes agresivos o con fluidos corrosivos.
• Higiene: Su superficie no porosa y fácil de limpiar lo hace ideal para aplicaciones en la industria alimentaria, farmacéutica y biotecnológica, donde la esterilidad y la prevención de la contaminación cruzada son vitales.
• Durabilidad y Larga Vida Útil: Resiste la erosión, la abrasión y las fluctuaciones de temperatura, lo que se traduce en menos mantenimiento y reemplazos.
• Resistencia a Altas Temperaturas y Presiones: Mantiene su integridad estructural incluso en condiciones operativas extremas.
• Resistencia Mecánica: Ofrece una excelente relación resistencia-peso, permitiendo diseños más compactos y eficientes.
• Estética: Su acabado brillante y limpio es un plus en ciertas aplicaciones.

Grados Comunes de Acero Inoxidable Utilizados:

La selección del grado específico de acero inoxidable depende de la aplicación:

• Acero Inoxidable 304/304L: Es el grado más común y versátil, adecuado para aplicaciones generales donde la resistencia a la corrosión es importante, pero no se enfrentan cloruros severos. El 'L' indica bajo contenido de carbono, mejorando la soldabilidad y reduciendo el riesgo de corrosión intergranular.
• Acero Inoxidable 316/316L: Contiene molibdeno, lo que le confiere una resistencia superior a la corrosión por picaduras y hendiduras, especialmente en ambientes con cloruros, ácidos y sales. Es el preferido en la industria alimentaria, farmacéutica y marina.
• Aceros Inoxidables Dúplex (Ej. 2205): Combinan las propiedades de los aceros austeníticos y ferríticos, ofreciendo una resistencia a la corrosión y una resistencia mecánica significativamente mayores que los grados 300, siendo ideales para entornos muy agresivos como el procesamiento químico o la desalinización.
• Aceros Inoxidables Súper Dúplex (Ej. 2507): Aún más resistentes a la corrosión y con mayor resistencia mecánica que los dúplex estándar, utilizados en las aplicaciones más exigentes.

Tipos de Intercambiadores de Calor de Acero Inoxidable

La versatilidad del acero inoxidable permite su uso en diversos diseños de intercambiadores de calor, cada uno con sus propias ventajas y aplicaciones específicas:

1. Intercambiadores de Calor de Placas (PHE)

Son los más populares y eficientes en muchas industrias. Consisten en una serie de placas delgadas de acero inoxidable corrugadas, apiladas y selladas con juntas, o soldadas entre sí. Los fluidos fluyen en canales alternos formados entre las placas, permitiendo una transferencia de calor muy eficiente debido a la gran área superficial de contacto y la turbulencia generada por las corrugaciones.

• Ventajas: Alta eficiencia, diseño compacto, fácil mantenimiento (en los modelos con juntas), escalabilidad (se pueden añadir o quitar placas), baja retención de volumen.
• Aplicaciones: Procesamiento de alimentos y bebidas, HVAC, lácteos, farmacéutica, cervecerías.

Subtipos de Placas:

• Intercambiadores de Placas y Juntas: Las placas están separadas por juntas elastoméricas. Fáciles de desmontar para limpieza y mantenimiento.
• Intercambiadores de Placas Soldadas: Las placas están soldadas entre sí, eliminando las juntas. Esto permite operar a mayores presiones y temperaturas, y con fluidos más agresivos. Son más compactos y no requieren mantenimiento de juntas.
• Intercambiadores de Placas Brazed (Soldadura por Fusión): Similares a los soldados, pero las placas se unen con un material de aporte. Muy compactos y eficientes para aplicaciones de HVAC y refrigeración.

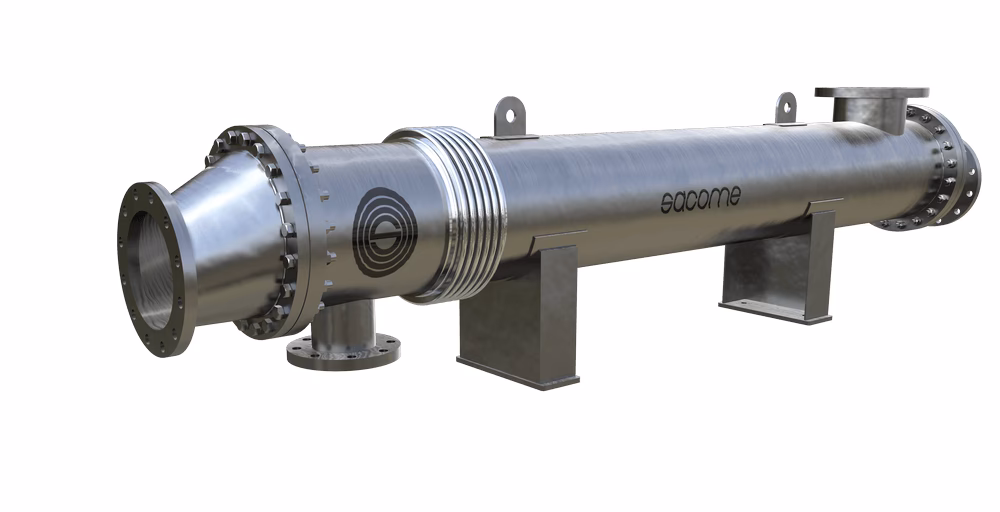

2. Intercambiadores de Calor de Carcasa y Tubos

Este es el diseño más antiguo y robusto, ideal para aplicaciones de alta presión y temperatura. Consisten en un haz de tubos de acero inoxidable dentro de una carcasa cilíndrica. Un fluido fluye a través de los tubos, mientras que el otro fluye por el exterior de los tubos, dentro de la carcasa. Los deflectores (baffles) dentro de la carcasa dirigen el flujo del fluido para mejorar la transferencia de calor.

• Ventajas: Robustos, pueden manejar altas presiones y temperaturas, menos propensos a la obstrucción, fáciles de limpiar mecánicamente (en algunos diseños).
• Aplicaciones: Refinerías de petróleo, plantas químicas, generación de energía, aplicaciones marinas, industria pesada.

3. Intercambiadores de Calor de Tubo Doble

Comprenden un tubo dentro de otro tubo concéntrico. Un fluido fluye por el tubo interno y el otro por el espacio anular entre los dos tubos. Son simples y efectivos para aplicaciones con caudales bajos y fluidos viscosos, o donde se requiere una transferencia de calor gradual.

• Ventajas: Simplicidad, buena para fluidos viscosos, fácil limpieza.
• Aplicaciones: Pequeñas aplicaciones industriales, calentamiento/enfriamiento de aceites.

4. Intercambiadores de Calor de Superficie Raspada

Diseñados para fluidos viscosos, sensibles al calor o con partículas. Cuentan con cuchillas raspadoras que limpian continuamente la superficie de transferencia de calor para prevenir la acumulación de incrustaciones y asegurar una transferencia de calor eficiente. El acero inoxidable es crucial aquí para la higiene y resistencia al desgaste.

• Ventajas: Ideal para fluidos problemáticos, previene el ensuciamiento.
• Aplicaciones: Alimentos con partículas (salsas, mermeladas), productos cosméticos, productos químicos viscosos.

5. Intercambiadores de Calor de Espiral

Consisten en dos canales concéntricos en espiral, por los que fluyen los dos fluidos. El diseño en espiral crea un flujo turbulento, lo que resulta en una alta eficiencia de transferencia de calor y una excelente resistencia al ensuciamiento.

• Ventajas: Muy compactos, auto-limpiantes (debido al flujo turbulento), alta eficiencia.
• Aplicaciones: Lodos, fluidos con partículas, recuperación de calor.

Aplicaciones Industriales del Acero Inoxidable

La presencia del acero inoxidable en los intercambiadores de calor se extiende a una multitud de sectores, cada uno beneficiándose de sus propiedades únicas:

• Industria Alimentaria y de Bebidas: Indispensable para pasteurización, esterilización, enfriamiento de leche, jugos, cerveza y otros productos, gracias a su higiene y facilidad de limpieza.
• Industria Farmacéutica y Biotecnológica: Crucial para procesos asépticos, producción de medicamentos, vacunas y fermentación, donde la pureza del producto es crítica y se requiere esterilización frecuente.
• HVAC (Calefacción, Ventilación y Aire Acondicionado): Utilizados en sistemas de calefacción de distrito, recuperación de calor, enfriadores de agua y bombas de calor.
• Industria Química y Petroquímica: Manejo de ácidos, bases y otros fluidos corrosivos, así como en procesos de condensación y evaporación.
• Generación de Energía: En centrales eléctricas para el enfriamiento de equipos, condensación de vapor y recuperación de calor.
• Industria Naval: En sistemas de refrigeración de motores y procesos de desalinización de agua.
• Tratamiento de Aguas: Para calentar o enfriar agua en procesos de purificación o desinfección.

Consideraciones al Seleccionar un Intercambiador de Acero Inoxidable

La selección adecuada de un intercambiador de calor de acero inoxidable no es una tarea trivial y requiere considerar varios factores:

• Tipo de Fluidos: Naturaleza corrosiva, viscosidad, presencia de partículas.
• Temperaturas y Presiones de Operación: Máximas y mínimas.
• Caudales: Volumen de fluidos a procesar.
• Requisitos de Higiene: Necesidad de CIP (Clean In Place) o SIP (Sterilize In Place).
• Espacio Disponible: Para determinar el tipo y tamaño del equipo.
• Costo Inicial vs. Costo del Ciclo de Vida: Aunque el acero inoxidable puede tener un costo inicial más alto, su durabilidad y bajo mantenimiento a menudo resultan en un menor costo total de propiedad a largo plazo.
• Mantenimiento y Limpieza: Facilidad de acceso para inspección y limpieza.

La ingeniería de un sistema de intercambiadores es compleja y debe ser realizada por expertos para garantizar la máxima eficiencia y seguridad.

Mantenimiento y Cuidado

Aunque los intercambiadores de calor de acero inoxidable son conocidos por su durabilidad, un mantenimiento adecuado es esencial para asegurar su rendimiento óptimo y prolongar su vida útil. El principal desafío es el ensuciamiento (fouling), la acumulación de depósitos en las superficies de transferencia de calor, lo que reduce la eficiencia. Los procedimientos de limpieza varían según el tipo de intercambiador y el tipo de ensuciamiento, pero a menudo incluyen:

• Limpieza Química (CIP): Circulación de soluciones de limpieza (ácidos, bases, enzimas) para disolver los depósitos. Muy común en intercambiadores de placas.
• Limpieza Mecánica: Desmontaje y cepillado manual o uso de chorros de agua a alta presión, especialmente en intercambiadores de carcasa y tubos.
• Inspecciones Regulares: Para detectar corrosión, fugas o daños en las juntas o superficies.

La prevención del ensuciamiento mediante el tratamiento adecuado del agua o los fluidos de proceso también es una estrategia clave.

Tabla Comparativa: Placas vs. Carcasa y Tubos (Acero Inoxidable)

Preguntas Frecuentes (FAQ)

¿Con qué frecuencia debo limpiar mi intercambiador de calor de acero inoxidable?

La frecuencia de limpieza depende del tipo de fluidos que procesa, las temperaturas de operación y la susceptibilidad al ensuciamiento. En industrias higiénicas como la alimentaria o farmacéutica, la limpieza se realiza a menudo diariamente o después de cada lote de producción. Para otras aplicaciones, puede ser semanal, mensual o incluso anual, según el monitoreo del rendimiento del equipo.

¿El acero inoxidable es siempre la mejor opción para un intercambiador de calor?

Si bien el acero inoxidable es una opción excelente para muchas aplicaciones debido a su resistencia a la corrosión y durabilidad, no es la única. Otros materiales como el titanio, el cobre o aleaciones especiales pueden ser más adecuados para condiciones extremadamente corrosivas o muy específicas. Sin embargo, para la mayoría de las aplicaciones industriales donde se requiere una combinación de resistencia, higiene y costo razonable, el acero inoxidable es la elección óptima.

¿Cuál es la vida útil esperada de un intercambiador de calor de acero inoxidable?

Con un mantenimiento adecuado y la selección correcta del grado de acero inoxidable para la aplicación, un intercambiador de calor de acero inoxidable puede tener una vida útil de 15 a 20 años, o incluso más. La corrosión, el ensuciamiento severo no tratado y el estrés mecánico son los principales factores que pueden reducir su vida útil.

¿Los intercambiadores de calor de acero inoxidable son eficientes energéticamente?

Sí, muy eficientes. El acero inoxidable tiene una buena conductividad térmica (aunque menor que el cobre, es suficiente para la mayoría de las aplicaciones) y permite diseños de placas delgadas que maximizan el área de transferencia de calor y la turbulencia, lo que resulta en una transferencia de calor muy eficiente. Esto se traduce en un menor consumo de energía para calentar o enfriar fluidos.

¿Qué significa el prefijo 'L' en grados como 304L o 316L?

La 'L' significa 'Low Carbon' (Bajo Carbono). Estos grados tienen un contenido de carbono reducido, lo que los hace más resistentes a la corrosión intergranular después de la soldadura. Esto es crucial en aplicaciones donde las soldaduras son comunes y donde el equipo estará expuesto a ambientes corrosivos.

En resumen, los intercambiadores de calor de acero inoxidable representan la vanguardia en la tecnología de transferencia térmica, ofreciendo soluciones robustas, higiénicas y altamente eficientes para una diversidad de industrias. Su capacidad para operar en condiciones exigentes, combinada con su larga vida útil y bajos requisitos de mantenimiento, los convierte en una inversión inteligente y sostenible para cualquier proceso que requiera un control preciso de la temperatura de los fluidos.
