El acero, omnipresente en nuestra civilización, desde la estructura de los edificios hasta los componentes más pequeños de la maquinaria, debe sus extraordinarias propiedades a su composición y a los tratamientos a los que es sometido. Para comprender verdaderamente cómo se comporta este material y cómo podemos manipularlo a nuestro favor, es fundamental adentrarnos en uno de los pilares de la metalurgia: el diagrama de fase del acero. Este diagrama es una herramienta visual invaluable que nos muestra las fases presentes en el acero bajo diferentes condiciones de temperatura y composición, y es la clave para desentrañar sus secretos y predecir su comportamiento. No es solo un gráfico; es un mapa que guía a ingenieros y metalurgistas en el diseño de aleaciones y procesos de tratamiento térmico.
A menudo, cuando hablamos del diagrama de fase del acero, nos referimos específicamente al diagrama Hierro-Carburo de Hierro (Fe-Fe3C). Es importante destacar que este diagrama es considerado un diagrama de fase metaestable. ¿Por qué metaestable? Porque el carburo de hierro, conocido como cementita (Fe3C), no es una fase en equilibrio termodinámico verdadero. Con el tiempo y a temperaturas muy elevadas, la cementita tiende a descomponerse en hierro y grafito. Sin embargo, en las condiciones típicas de procesamiento y uso del acero, esta descomposición es extremadamente lenta, haciendo que la cementita sea una fase persistente y crucial para las propiedades del acero. Por lo tanto, para la mayoría de las aplicaciones prácticas de la ingeniería, el diagrama Fe-Fe3C es la representación más útil y relevante.
¿Qué es el Diagrama de Fase Fe-Fe3C?

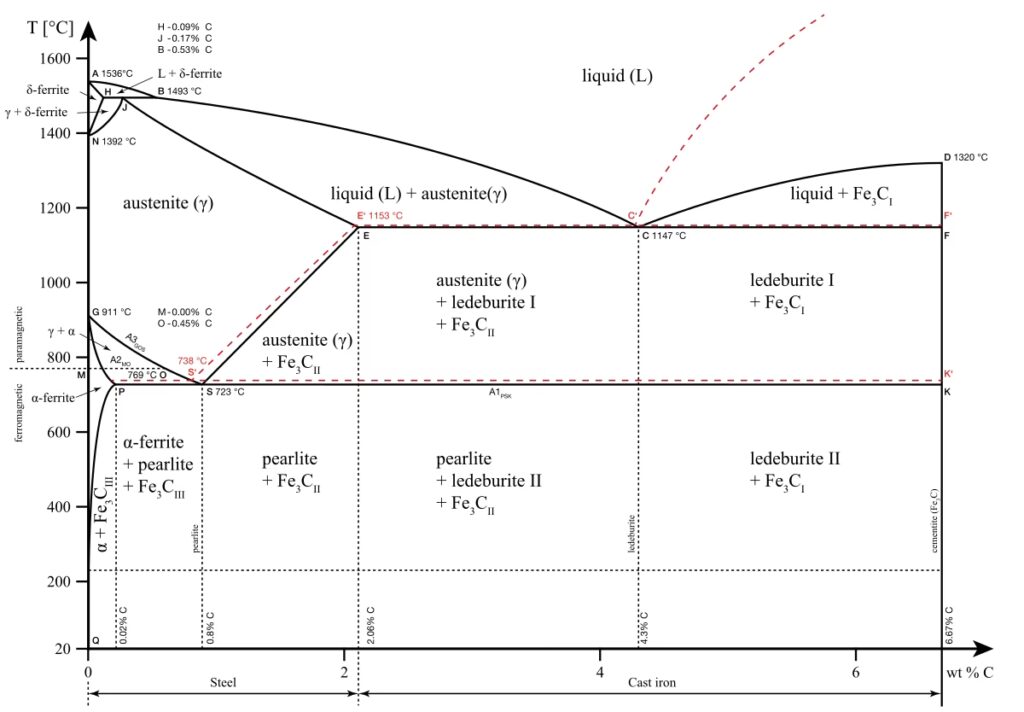

El diagrama de fase Hierro-Carburo de Hierro (Fe-Fe3C) es una representación gráfica que muestra las fases que existen en el sistema hierro-carbono en función de la temperatura y la concentración de carbono. Es el fundamento para entender las transformaciones que ocurren en los aceros y fundiciones. Este diagrama abarca concentraciones de carbono desde 0% (hierro puro) hasta aproximadamente 6.67% de carbono, que es la composición estequiométrica de la cementita. Al estudiar este diagrama, podemos predecir qué microestructuras se formarán en un acero a una temperatura determinada y con una composición específica, lo cual es vital para controlar sus propiedades mecánicas.
Las Fases Sólidas Clave en el Diagrama Fe-Fe3C
Dentro de este diagrama, encontramos varias fases sólidas que son de vital importancia para las propiedades del acero. Cada una de ellas posee una estructura cristalina particular y características distintas que influyen directamente en la dureza, ductilidad y resistencia del material. Comprender estas fases es el primer paso para dominar la metalurgia del acero.
Ferrita α (Alfa-Ferrita)
La ferrita alfa, también denotada como ferrita α, es una solución sólida de carbono en hierro con una estructura cristalina cúbica centrada en el cuerpo (BCC). Es la fase más suave y dúctil que se encuentra en los aceros a temperatura ambiente. Su solubilidad máxima de carbono es muy baja, aproximadamente 0.022% a 727°C, y disminuye aún más a medida que la temperatura desciende. Debido a su estructura BCC, la ferrita ofrece una excelente ductilidad y tenacidad, pero su resistencia es limitada. Es la fase predominante en los aceros de bajo carbono y juega un papel crucial en la microestructura de la perlita.
Austenita γ (Gamma-Austenita)
La austenita gamma, o austenita γ, es una solución sólida de carbono en hierro con una estructura cristalina cúbica centrada en las caras (FCC). A diferencia de la ferrita, la austenita tiene una capacidad mucho mayor para disolver carbono, alcanzando una solubilidad máxima de 2.14% a 1148°C. Esta alta solubilidad se debe al mayor tamaño de los intersticios en la estructura FCC, lo que permite que los átomos de carbono se alojen más fácilmente. La austenita es una fase no magnética y es muy dúctil a altas temperaturas. Es una fase clave en muchos tratamientos térmicos, ya que la mayoría de los aceros se calientan a temperaturas donde la austenita es la fase predominante para permitir la difusión de carbono y la posterior transformación en otras microestructuras.
Cementita (Carburo de Hierro, Fe3C)
La cementita, o carburo de hierro (Fe3C), es un compuesto intermetálico que contiene 6.67% de carbono en peso. Es una fase extremadamente dura y frágil. Su estructura cristalina es ortorrómbica compleja. Aunque es muy dura, su fragilidad limita su uso directo, pero su presencia en el acero es fundamental para la obtención de alta resistencia y dureza, especialmente en combinación con la ferrita formando la perlita o en los aceros hipereutectoides. La cementita es una de las fases responsables de la resistencia al desgaste del acero, pero también puede contribuir a su fragilidad si no está distribuida adecuadamente.
Ferrita δ (Delta-Ferrita)
La ferrita delta, o ferrita δ, es otra forma de solución sólida de carbono en hierro con una estructura cristalina cúbica centrada en el cuerpo (BCC), similar a la ferrita α. Sin embargo, la ferrita δ existe solo a temperaturas muy altas, por encima de 1394°C, justo por debajo del punto de fusión del hierro puro. Su solubilidad de carbono es también muy baja. Aunque no es tan relevante para los aceros que se procesan a temperaturas más bajas, su presencia es importante en la solidificación de algunas aleaciones de hierro y en procesos de soldadura, donde se alcanzan estas temperaturas extremas.
Transformaciones Importantes en el Diagrama
El diagrama Fe-Fe3C no solo muestra las fases estables a diferentes temperaturas y composiciones, sino que también ilustra las transformaciones que ocurren al enfriar o calentar el acero. Estas transformaciones son la base de los tratamientos térmicos que permiten modificar las propiedades del acero.
- Reacción Eutectoide: Es quizás la transformación más crucial en el diagrama del acero. Ocurre a 727°C y 0.76% de carbono. Al enfriarse, la austenita (γ) se transforma simultáneamente en dos fases sólidas: ferrita (α) y cementita (Fe3C). La microestructura resultante de esta transformación se conoce como perlita, debido a su apariencia laminada que recuerda a las perlas. La perlita es una mezcla de capas alternas de ferrita y cementita, y su finura influye directamente en las propiedades mecánicas del acero.
- Reacción Eutéctica: Esta transformación ocurre a 1148°C y 4.3% de carbono. Al enfriarse, el líquido (L) se transforma en una mezcla de austenita (γ) y cementita (Fe3C). La microestructura resultante se llama ledeburita. Esta reacción es más relevante para las fundiciones, que tienen un contenido de carbono significativamente más alto que los aceros.
¿Por Qué es Fundamental el Diagrama de Fase del Acero?
El diagrama de fase del acero es una herramienta indispensable para metalurgistas, ingenieros y diseñadores. Su comprensión permite:
- Diseñar Aleaciones: Permite predecir las fases y microestructuras que se formarán en un acero con una composición determinada, lo que es crucial para diseñar aleaciones con propiedades específicas.
- Controlar Tratamientos Térmicos: Es la guía principal para los tratamientos térmicos como el recocido, la normalización, el temple y el revenido. Conociendo las temperaturas de transformación, se puede calentar el acero a la fase deseada (generalmente austenita) y luego enfriarlo controladamente para obtener la microestructura final deseada, como martensita, bainita o perlita.
- Predecir Propiedades Mecánicas: Al entender la microestructura resultante de un proceso de enfriamiento, se pueden predecir propiedades como la resistencia a la tracción, la dureza, la ductilidad y la tenacidad. Por ejemplo, una alta proporción de perlita fina o martensita aumentará la dureza, mientras que más ferrita aumentará la ductilidad.
- Resolver Problemas: Ayuda a diagnosticar fallas en componentes de acero, ya que muchas veces estas fallas están relacionadas con microestructuras inadecuadas o transformaciones de fase no deseadas.
Comparación de las Fases Sólidas Principales
Para facilitar la comprensión, a continuación, se presenta una tabla comparativa de las fases sólidas más relevantes en el diagrama de fase del acero:
| Fase | Estructura Cristalina | Solubilidad Máxima de Carbono | Propiedades Clave |
|---|---|---|---|
| Ferrita α | Cúbica Centrada en el Cuerpo (BCC) | ~0.022% (a 727°C) | Suave, dúctil, magnética, baja resistencia. |
| Austenita γ | Cúbica Centrada en las Caras (FCC) | ~2.14% (a 1148°C) | Dúctil a alta temperatura, no magnética, alta solubilidad de carbono. |
| Cementita (Fe3C) | Ortorrómbica (compleja) | 6.67% (compuesto) | Extremadamente dura, frágil, intermetálico. |
| Ferrita δ | Cúbica Centrada en el Cuerpo (BCC) | Muy baja (a >1394°C) | Existe a muy altas temperaturas, similar a ferrita α pero en un rango de T° superior. |
Preguntas Frecuentes sobre el Diagrama de Fase del Acero
¿Por qué se utiliza el diagrama Fe-Fe3C y no el diagrama Fe-C puro?
El diagrama Fe-Fe3C se utiliza porque la cementita (Fe3C) es una fase metaestable que, aunque no es el equilibrio termodinámico verdadero (que sería hierro y grafito), es la fase que se forma y persiste en la mayoría de las condiciones prácticas de procesamiento y uso del acero. La formación de grafito es muy lenta a las temperaturas y tiempos típicos de los tratamientos térmicos y de la solidificación del acero.
¿Cuál es la fase más importante para los tratamientos térmicos del acero?
La austenita (γ) es, sin duda, la fase más importante para los tratamientos térmicos. La mayoría de los tratamientos (temple, normalizado, recocido) implican calentar el acero a una temperatura en la que se forma austenita. Su estructura FCC permite una mayor difusión de carbono, lo que es crucial para la homogeneización y para las transformaciones que ocurren durante el enfriamiento.
¿Qué es la perlita y cómo se forma?
La perlita es una microestructura bifásica que se forma a partir de la descomposición de la austenita durante el enfriamiento lento en la reacción eutectoide (a 727°C y 0.76% de carbono). Está compuesta por capas alternas de ferrita (α) y cementita (Fe3C). Su nombre proviene de su apariencia nacarada, similar a una perla, bajo el microscopio óptico.
¿Qué significan las siglas BCC y FCC en el contexto de las fases del acero?
BCC significa 'Body-Centered Cubic' (Cúbica Centrada en el Cuerpo), que es una estructura cristalina donde los átomos se encuentran en las esquinas de un cubo y uno en el centro del cubo. La ferrita (α y δ) tiene esta estructura. FCC significa 'Face-Centered Cubic' (Cúbica Centrada en las Caras), donde los átomos se encuentran en las esquinas de un cubo y uno en el centro de cada una de las seis caras del cubo. La austenita (γ) tiene esta estructura. Estas estructuras determinan la capacidad de disolución de carbono y las propiedades mecánicas de cada fase.
¿La cementita es una fase estable en el acero?
No, la cementita (Fe3C) es una fase metaestable. Esto significa que, aunque puede persistir durante largos períodos bajo condiciones normales, no es la forma termodinámicamente más estable del carbono en hierro puro. El equilibrio verdadero implicaría la presencia de hierro y grafito. Sin embargo, en la práctica metalúrgica del acero, la cementita es la fase relevante debido a la cinética de las transformaciones.
Conclusión
El diagrama de fase del acero, específicamente el diagrama Fe-Fe3C, es mucho más que un simple gráfico; es el cimiento de la comprensión de la metalurgia ferrosa. Permite a los profesionales predecir y controlar las microestructuras que se forman en el acero, lo que a su vez define sus propiedades mecánicas. Desde la suavidad de la ferrita hasta la dureza de la cementita y la ductilidad de la austenita, cada fase juega un rol crucial. Dominar este diagrama es esencial para cualquiera que busque trabajar con acero, desde la fabricación de herramientas de alta resistencia hasta la construcción de infraestructuras duraderas, asegurando que este material tan versátil se utilice con la máxima eficacia y seguridad.
