Serpentines Industriales: Diseño y Materiales Clave

Los serpentines son componentes cruciales en innumerables procesos industriales, actuando como el corazón de los sistemas de intercambio de calor. Su diseño y la elección del material adecuado son determinantes para la eficiencia energética, la durabilidad del equipo y la seguridad operativa. En el contexto de aplicaciones exigentes, la pregunta sobre qué tipo de caño se utiliza para estas estructuras es fundamental, y a menudo, el acero inoxidable emerge como una respuesta clave por sus propiedades superiores.

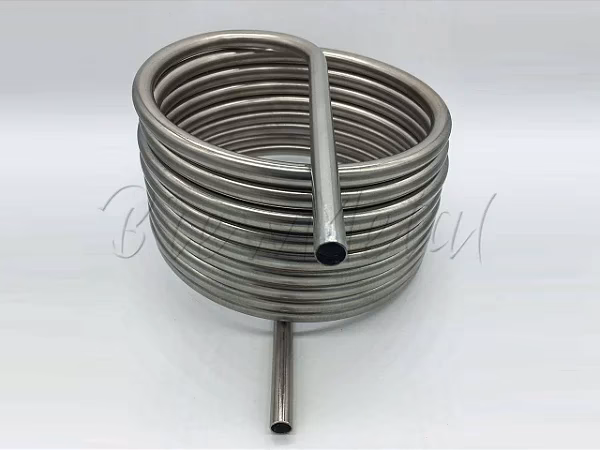

¿Por Qué Acero Inoxidable para Serpentines Industriales?

Aunque la elección del material para un serpentín depende de las condiciones específicas de operación, como la temperatura, la presión, el tipo de fluido y el entorno, el acero inoxidable se ha consolidado como una opción predilecta en un amplio espectro de aplicaciones. Su popularidad radica en una combinación de características que lo hacen ideal para entornos demandantes:

• Resistencia a la Corrosión: El acero inoxidable es inherentemente resistente a la oxidación y a la corrosión por una variedad de sustancias químicas, lo cual es vital cuando se manejan fluidos agresivos o en ambientes corrosivos. Esta propiedad asegura una vida útil prolongada del serpentín.
• Capacidad para Altas Temperaturas: Muchas aleaciones de acero inoxidable mantienen su integridad estructural y propiedades mecánicas a temperaturas elevadas, lo que es crucial en sistemas de transferencia de calor donde se alcanzan rangos térmicos significativos.
• Higiene y Limpieza: En industrias como la alimentaria, farmacéutica o química, donde la limpieza y la prevención de la contaminación son primordiales, la superficie lisa y no porosa del acero inoxidable facilita la limpieza y esterilización, minimizando la adhesión de residuos.
• Durabilidad y Resistencia Mecánica: Ofrece una excelente resistencia a la fatiga y a la deformación, soportando las tensiones operativas y los cambios de presión y temperatura que ocurren en el ciclo de trabajo de un serpentín.
• Versatilidad: Existen diversas calidades de acero inoxidable (como el 304, 316, etc.), permitiendo seleccionar la aleación más adecuada para cada aplicación específica, equilibrando rendimiento y costo.

La selección cuidadosa del material es tan importante como el diseño térmico e hidráulico, ya que un material inadecuado puede comprometer gravemente la eficiencia, la seguridad y la vida útil del sistema.

La Anatomía de un Serpentín: Zonas de Intercambio Térmico

Para comprender a fondo el funcionamiento de un serpentín en un contexto de intercambio de calor, es fundamental analizar cómo se transfiere la energía térmica a lo largo de su estructura. En calderas y equipos similares, la configuración del serpentín puede dividirse en tres zonas principales, cada una con características y condicionantes técnicos distintos:

1. Zona de Radiación

Esta zona abarca prácticamente toda la cámara de combustión, específicamente la cara interior del serpentín interior. Es aquí donde la transferencia de calor por radiación es predominante. Técnicamente, es crucial conocer con exactitud los valores de la temperatura máxima alcanzada tanto por el fluido térmico como por el material del serpentín. Aunque es la zona de mayor capacidad de intercambio, también conlleva el riesgo más elevado de superar los valores máximos permitidos.

Parámetros como las características del fluido térmico, el combustible, la regulación de la combustión, el diámetro de la llama, las necesidades de intercambio, el caudal circulante mínimo requerido del fluido térmico (y, por ende, su velocidad), y el diámetro del tubo del serpentín, son determinantes y deben considerarse críticos en el diseño y dimensionamiento de la cámara. Un diámetro de cámara de combustión demasiado ajustado puede optimizar la transferencia de calor, pero comprometerá la durabilidad del fluido térmico y de la caldera, además de generar una pérdida de carga inasumible. Por el contrario, un sobredimensionamiento reducirá la eficiencia energética. La longitud de la cámara también es vital; una cámara demasiado corta para la potencia requerida puede causar temperaturas elevadas en los cierres, llevando a su destrucción parcial.

2. Zona de Transición

Comprende las caras interiores de los extremos de los serpentines interior y exterior. Dependiendo de la regulación del quemador, puede incluir parcialmente la cara exterior del serpentín interior. En esta zona, coexisten la radiación y la convección como procesos de transferencia de calor. Por ello, el diseño debe considerar las precauciones de ambos tipos de intercambio. Es esencial prestar especial atención al diseño del cambio de sentido del circuito de gases de combustión en el cierre inferior de la cámara. Debe garantizarse una estanqueidad total para evitar que los gases de combustión pasen directamente a la chimenea, lo que resultaría en rendimientos pésimos y temperaturas de chimenea peligrosamente elevadas. Además, se debe lograr una pérdida de carga moderada en este cambio de sentido.

3. Zona de Convección

Esta zona corresponde a las dos caras del serpentín exterior y la cara interior del serpentín interior. Aunque aún pueden existir pequeños riesgos de superar las temperaturas máximas de utilización del fluido térmico y los materiales, la principal preocupación en el diseño de esta área es lograr una elevada transferencia de calor mediante una velocidad considerable de los gases de combustión. Esta velocidad, sin embargo, no debe generar riesgos de ensuciamiento importantes en los pasos de humos por estrechez excesiva, ni una elevada pérdida de carga en el circuito de humos (sobrepresión en caldera) que dificulte el uso de quemadores estándar.

Además de todos estos parámetros, los serpentines deben diseñarse hidráulicamente para que las pérdidas de carga del circuito de fluido térmico no sean excesivas, lo que requeriría bombas no estándar y un alto consumo eléctrico. Al mismo tiempo, se debe garantizar una velocidad del fluido térmico suficiente para obtener coeficientes de transmisión de calor satisfactorios, asegurando así la eficiencia del sistema.

El Diferencial Térmico y su Impacto en el Diseño de Serpentines

El diferencial térmico, también conocido como salto térmico, se refiere al aumento máximo de temperatura que un fluido térmico puede experimentar en una caldera a su potencia calorífica nominal y caudal de diseño. Los saltos térmicos más comunes oscilan entre 20 ºC y 40 ºC, aunque estos valores pueden variar ligeramente según el fluido y la temperatura de servicio (por ejemplo, 18-22ºC o 36-42ºC).

Es importante destacar que una caldera con un salto térmico de 20ºC no es inherentemente mejor o peor que una de 40ºC con la misma potencia calorífica. Con un diseño adecuado, ambas configuraciones pueden ofrecer rendimientos energéticos y funcionamientos similares. La razón de la existencia de calderas con diferentes diferenciales térmicos reside en la necesidad de adaptar el equipo a las características específicas del proceso productivo y de los aparatos consumidores de la instalación.

Una caldera con un salto térmico de 20ºC puede ofrecer una mayor uniformidad de temperatura en los aparatos consumidores debido a un caudal circulante más grande. Sin embargo, esto suele implicar una instalación inicialmente más costosa, con tuberías de mayor diámetro, mayor capacidad de fluido térmico en la instalación y un consumo eléctrico más elevado en la bomba principal.

Por otro lado, una caldera con un diferencial térmico de 40ºC puede lograr resultados similares mediante circuitos de recirculación con bombas secundarias que aumenten el caudal en los aparatos consumidores, mejorando la uniformidad. En este caso, el coste económico de la instalación con un diferencial térmico mayor puede incrementarse considerablemente, aunque no siempre es un factor determinante por sí solo.

Diferenciales térmicos superiores a 40 o 50ºC no son habituales, ya que pueden afectar la vida útil del fluido térmico debido a cambios bruscos de temperatura. Además, el diseño de la caldera requeriría medidas suplementarias para absorber dilataciones, lo que encarecería el proyecto. Sin embargo, en aplicaciones muy específicas, como centrales solares térmicas, es posible encontrar calderas de fluido térmico con diferenciales térmicos de hasta 100 ºC. La recomendación clave es siempre consultar con el fabricante, instalador autorizado o ingeniería especializada para determinar el diferencial térmico más adecuado para cada proceso.

Consideraciones Hidráulicas y de Diseño de Serpentines

La determinación del diferencial térmico, influenciada por las características de los aparatos consumidores, define el caudal de fluido térmico necesario. Sin embargo, este caudal debe cumplir requisitos específicos dentro de la caldera. La velocidad del fluido térmico en los serpentines debe ser lo suficientemente alta para asegurar un buen intercambio térmico y evitar que se supere la temperatura de película del fluido, lo que podría provocar su rápida degradación.

No obstante, estas velocidades de circulación elevadas conllevan pérdidas de carga (pérdidas de presión) significativas, ya que la pérdida de carga es proporcional al cuadrado de la velocidad. Esto podría obligar al uso de bombas de gran tamaño con consumos eléctricos desproporcionados para mantener la estabilidad hidráulica del circuito. La clave para compatibilizar la necesidad de una velocidad elevada con pérdidas de carga asumibles reside en un estudio térmico e hidráulico preciso de los serpentines, incluyendo el diámetro de sus tubos, su longitud y la forma de su conexión.

Consideremos un ejemplo numérico real para ilustrar estas cuestiones. Una caldera de fluido térmico de 40 ºC de diferencial térmico y 1100 kW de potencia calorífica, con una superficie de intercambio de 54 m² y rendimientos del 86-89%, diseñada con dos serpentines en serie y dos pasos en paralelo por serpentín (Esquema A). Para estas condiciones, el caudal de diseño es de 52 m³/h, con una pérdida de carga de 2.37 bar a 260 ºC de temperatura de servicio.

Si se intentara operar esta caldera con un salto térmico de 20ºC, el caudal necesario se duplicaría a 104 m³/h. La pérdida de carga en este escenario se dispararía a 8.17 bar a la misma temperatura, requiriendo bombas muy sofisticadas y costosas con consumos eléctricos muy elevados. Sin embargo, si el diseño fuera el de un Esquema B (dos serpentines en serie con tres pasos en paralelo por cada serpentín), con el mismo caudal de 104 m³/h y la misma superficie de intercambio, la pérdida de carga se reduciría a 2.62 bar, un valor asumible para bombas convencionales.

Este diseño tipo Esquema B no sería viable para una caldera de 40ºC de diferencial térmico, ya que con el bajo caudal requerido (52 m³/h), aunque no habría problemas de pérdida de carga (solo 0.71 bar), sí se superaría la temperatura de película del fluido (aproximadamente 44 ºC superior a la de servicio). La temperatura máxima de película suele ser solo 10-20ºC superior a la de servicio, lo que en este caso llevaría a una rápida degradación del fluido térmico o a la necesidad de operar a bajas temperaturas, lo cual podría no ser adecuado para el proceso productivo.

Un Esquema C, con dos serpentines conectados en paralelo, cada uno con tres pasos de fluido térmico, es menos común y se reserva para calderas que requieren diferenciales térmicos muy pequeños (10 o 15 ºC). En estas condiciones, el caudal circulante es muy grande (205 m³/h), y sin esta configuración, la pérdida de carga del fluido térmico sería excesivamente alta, incluso con la configuración de tres pasos del Esquema B (alrededor de 8.45 bar).

En conclusión, el diferencial térmico requerido influye significativamente en el diseño de la caldera y debe ser un factor determinante en la planificación de cualquier instalación de fluido térmico.

Preguntas Frecuentes sobre Serpentines y su Diseño

¿Qué es un diferencial térmico en un serpentín?

Es el aumento máximo de temperatura que el fluido térmico experimenta al pasar por el serpentín de una caldera, desde la entrada hasta la salida, a su potencia nominal y caudal de diseño.

¿Cuáles son las principales zonas de transferencia de calor en un serpentín?

Se distinguen tres zonas: la Zona de Radiación (en la cámara de combustión, con alta transferencia y riesgo de temperatura), la Zona de Transición (donde coexisten radiación y convección) y la Zona de Convección (principalmente por convección, buscando alta velocidad de gases sin excesiva pérdida de carga).

¿Por qué es importante la velocidad del fluido en los serpentines?

Una velocidad adecuada asegura un buen intercambio térmico y evita que la temperatura de película del fluido se exceda, lo que podría degradarlo rápidamente. Sin embargo, una velocidad muy alta aumenta las pérdidas de carga.

¿Cómo afecta el diámetro de la cámara de combustión al rendimiento del serpentín?

Un diámetro muy ajustado optimiza la transferencia de calor pero puede comprometer la durabilidad del fluido y la caldera. Un diámetro sobredimensionado reduce la eficiencia energética.

¿Qué ventajas ofrece el acero inoxidable para la fabricación de serpentines?

El acero inoxidable es valorado por su resistencia a la corrosión, capacidad para soportar altas temperaturas, facilidad de limpieza (higiene), durabilidad y resistencia mecánica, haciéndolo ideal para aplicaciones industriales exigentes.
