Conexiones y Tubos de Acero Inoxidable: Guía Esencial

El acero inoxidable se ha consolidado como un material indispensable en una vasta gama de industrias, desde la alimentaria y farmacéutica hasta la química y la construcción. Su popularidad no es casualidad; se debe a una combinación única de propiedades que lo distinguen de otros metales. En el corazón de muchas de estas aplicaciones se encuentran los tubos y las uniones de acero inoxidable, componentes críticos que garantizan la integridad, la eficiencia y la higiene de los sistemas de fluidos y estructuras. Este artículo profundiza en las características y ventajas de estos elementos esenciales, explorando los tipos más comunes de uniones y la versatilidad de los tubos, destacando por qué la elección del acero inoxidable es, en la mayoría de los casos, la decisión más acertada.

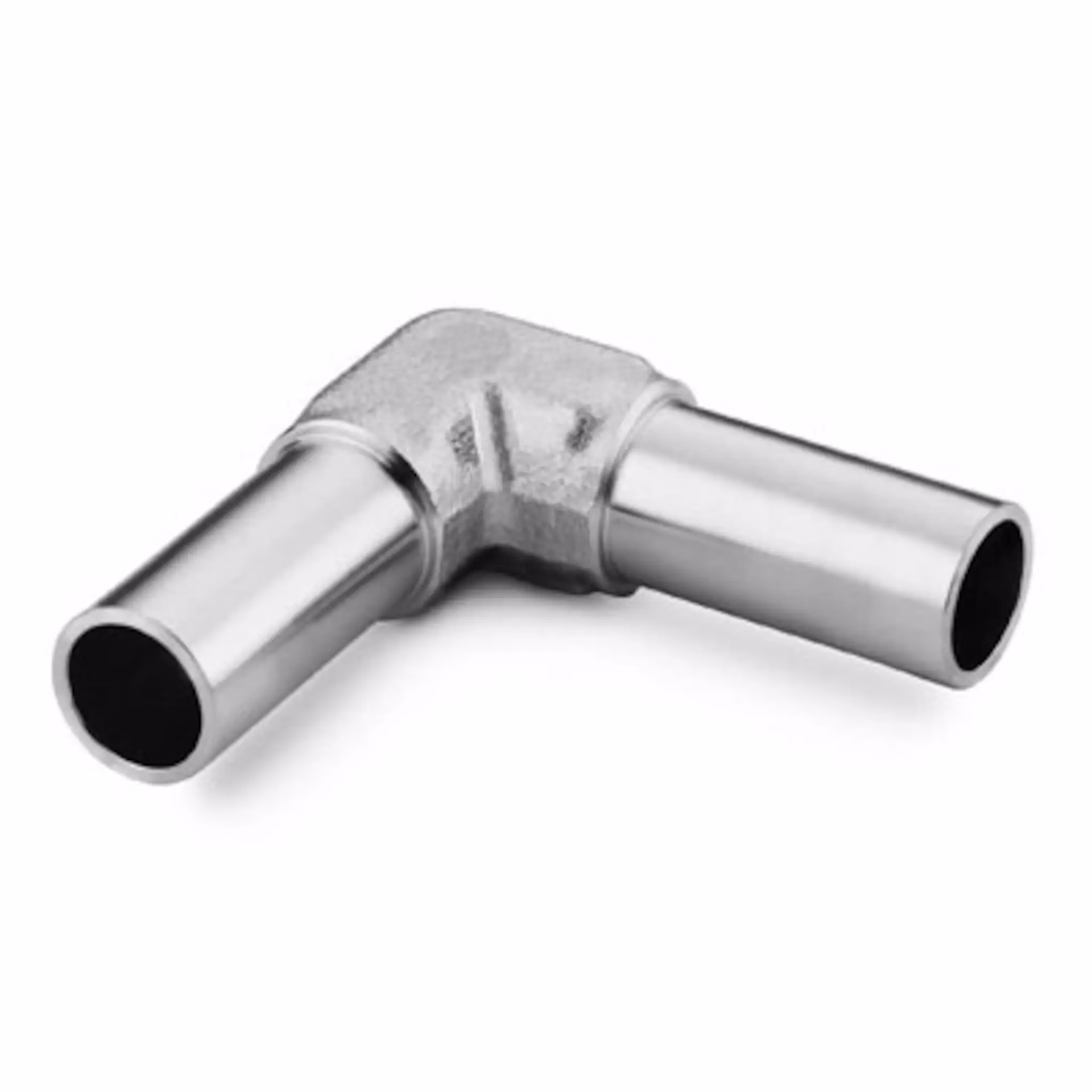

Uniones de Acero Inoxidable: Conectando la Excelencia

Las uniones son el eslabón vital que permite la configuración, expansión y mantenimiento de cualquier sistema de tuberías. En el contexto del acero inoxidable, estas conexiones no solo cumplen una función mecánica, sino que también preservan las propiedades inherentes del material, como su resistencia a la corrosión y su facilidad de limpieza. La elección de la unión adecuada es crucial para asegurar la estanqueidad, la seguridad y la durabilidad del sistema. A continuación, exploraremos algunas de las uniones más relevantes en el mercado de acero inoxidable, destacando sus características y aplicaciones.

Unión DIN 11851

La Unión DIN 11851 es un estándar alemán ampliamente reconocido y utilizado, especialmente en la industria alimentaria, láctea y de bebidas. Su diseño se enfoca en proporcionar una conexión robusta y sanitaria, esencial para procesos donde la higiene es primordial. Esta unión consta de varias partes: una tuerca roscada, un macho roscado, una boquilla de soldar y una junta de sellado. La facilidad de montaje y desmontaje para limpieza o inspección es una de sus principales ventajas, lo que la hace ideal para sistemas que requieren limpieza frecuente (CIP - Cleaning In Place). La especificación F316L para esta unión es particularmente significativa. El acero inoxidable 316L es una variante de bajo carbono del acero 316, lo que minimiza la precipitación de carburos durante la soldadura y, por lo tanto, mejora su resistencia a la corrosión intergranular. Esto lo hace invaluable en entornos agresivos o donde se manejan productos ácidos o clorados.

Unión ISO 2853

La Unión ISO 2853 es otro estándar internacional que define las características de las uniones de tuberías de acero inoxidable, a menudo mencionada en conjunto con tuberías que cumplen con la norma JIS G3447 (JIS: Japanese Industrial Standards). Esta unión está diseñada para aplicaciones que demandan alta higiene y resistencia a la corrosión, siendo común en la industria farmacéutica y biotecnológica, además de la alimentaria. Su diseño asegura una conexión lisa y sin recovecos que puedan albergar bacterias, facilitando la limpieza y esterilización. Las uniones ISO 2853 se encuentran disponibles en diversas aleaciones, incluyendo el acero inoxidable F304 y F316L.

• Unión ISO 2853 (para tuberías JIS G3447), acero inoxidable F304: El acero inoxidable 304 es el tipo más común de acero inoxidable austenítico. Ofrece una excelente resistencia a la corrosión en una amplia gama de ambientes atmosféricos y medios corrosivos. Es versátil, fácil de fabricar y tiene una buena relación costo-beneficio. Se utiliza para conexiones en sistemas de tuberías de 25 a 100 mm (1 a 4 pulgadas) donde la resistencia a la corrosión es importante, pero las condiciones no son extremadamente severas.
• Unión ISO 2853 (para tuberías JIS G3447), acero inoxidable F316L: Como se mencionó, el 316L es superior en resistencia a la corrosión, especialmente contra cloruros y ácidos. Su uso en uniones ISO 2853 para tuberías de 25 a 100 mm (1 a 4 pulgadas) indica su aplicación en entornos más exigentes, donde la exposición a sustancias corrosivas es mayor o donde se requiere una limpieza y esterilización más rigurosa, como en la industria farmacéutica o química.

Otras Variantes Comunes de Uniones de Acero Inoxidable

Aunque no se mencionan explícitamente en el listado, es importante destacar que las uniones de acero inoxidable se presentan en una variedad de diseños para adaptarse a diferentes necesidades de aplicación y normativas:

• Uniones Clamp (Tri-Clamp): Extremadamente populares en la industria sanitaria por su rápido montaje y desmontaje, y por ofrecer una superficie interna completamente lisa que previene la acumulación de residuos. Son ideales para sistemas que requieren frecuentes cambios de configuración o inspección.
• Uniones Roscadas: Utilizadas en aplicaciones de baja presión o donde la facilidad de desmontaje es clave. Aunque pueden no ser tan sanitarias como las uniones Clamp o DIN, son versátiles y económicas para ciertos usos.
• Uniones Soldadas: Ofrecen la máxima integridad del sistema y resistencia a fugas, ya que forman una conexión permanente. Son ideales para sistemas de alta presión o donde no se prevén desmontajes frecuentes. Requieren personal cualificado para su instalación.

Tabla Comparativa de Uniones de Acero Inoxidable

Para facilitar la comprensión de las diferencias clave entre algunas de las uniones de acero inoxidable mencionadas, presentamos la siguiente tabla:

Es importante notar que las dimensiones específicas como JDB, JKB, JSB mencionadas en el listado original probablemente se refieren a códigos internos o referencias de un fabricante para rangos de tamaño o tipos específicos de uniones dentro de esos estándares.

Tubos de Acero Inoxidable: La Columna Vertebral de los Sistemas Modernos

Más allá de las uniones, el tubo de acero inoxidable constituye la estructura fundamental por la que fluyen líquidos, gases o incluso sólidos en diversas industrias. Su elección se basa en una serie de propiedades que lo hacen superior a otros materiales tradicionales. La información proporcionada ya destaca un beneficio clave: su apariencia atractiva.

Apariencia Atractiva y Versatilidad Estética

A diferencia de materiales como el hierro fundido, el cobre o el plástico, el tubo de acero inoxidable posee un acabado inherente que es estéticamente agradable. Su brillo metálico y su superficie lisa le confieren un aspecto moderno y limpio, lo que permite que sea utilizado no solo por su funcionalidad, sino también como un elemento visible en diseños arquitectónicos o industriales. Esto es particularmente ventajoso en aplicaciones donde las tuberías están expuestas al público, como en cocinas profesionales, laboratorios o incluso en elementos decorativos y barandales. La capacidad de pulirse a un acabado espejo o satinado amplía aún más sus posibilidades decorativas, integrándose armoniosamente en cualquier diseño contemporáneo. Esta característica reduce la necesidad de recubrimientos o pinturas adicionales, lo que a su vez disminuye los costos de mantenimiento a largo plazo.

Resistencia Inigualable a la Corrosión

La característica más celebrada del acero inoxidable es su excepcional resistencia a la corrosión. Esta propiedad se debe a la formación de una capa pasiva de óxido de cromo en su superficie, que se regenera automáticamente en presencia de oxígeno. Esta capa actúa como una barrera protectora contra la oxidación, el óxido y la degradación por productos químicos. Para aplicaciones de tuberías, esto significa una vida útil prolongada, menos interrupciones por mantenimiento y una mayor seguridad al transportar sustancias corrosivas. La resistencia a la corrosión es crítica en industrias donde la pureza del producto es vital, como en la producción de alimentos y bebidas, productos farmacéuticos y cosméticos, donde la lixiviación de metales de las tuberías podría contaminar el producto final.

Higiene y Facilidad de Limpieza

La superficie lisa y no porosa del acero inoxidable lo convierte en un material ideal para aplicaciones sanitarias. Minimiza la adhesión de bacterias y otros microorganismos, lo que facilita enormemente los procesos de limpieza y esterilización. Esto es fundamental en entornos donde la proliferación de gérmenes es inaceptable, como hospitales, plantas de procesamiento de alimentos y laboratorios. Los tubos de acero inoxidable pueden soportar ciclos repetidos de limpieza con productos químicos agresivos y altas temperaturas sin degradarse, manteniendo su integridad estructural y sus propiedades higiénicas a lo largo del tiempo.

Durabilidad y Larga Vida Útil

El acero inoxidable es conocido por su robustez y durabilidad. Posee una excelente resistencia a la tracción y a la fatiga, lo que le permite soportar altas presiones y fluctuaciones de temperatura sin deformarse o fallar. Esta resistencia se traduce en una vida útil excepcionalmente larga para los sistemas de tuberías, reduciendo los costos asociados con el reemplazo y la reparación. Su capacidad para soportar condiciones extremas lo hace adecuado para una amplia gama de aplicaciones industriales, desde el transporte de vapor a alta presión hasta el manejo de líquidos a temperaturas criogénicas.

Sostenibilidad y Reciclabilidad

Desde una perspectiva ambiental, el acero inoxidable es un material altamente sostenible. Es 100% reciclable, y una parte significativa del nuevo acero inoxidable producido proviene de material reciclado. Su larga vida útil también contribuye a la sostenibilidad al reducir la necesidad de reemplazar componentes, minimizando así el consumo de recursos y la generación de residuos.

¿Qué Tipo de Acero se Usa para Tubo Redondo?

Aunque la pregunta original menciona "Mostrando los 14 resultados Ordenado por popularidad" sin especificar esos resultados, los tipos de acero inoxidable más comunes y populares para la fabricación de tubo redondo, debido a su equilibrio entre propiedades, costo y disponibilidad, son los grados 304 y 316L.

Acero Inoxidable Grado 304

El acero inoxidable 304, también conocido como 18/8 por su composición de aproximadamente 18% de cromo y 8% de níquel, es el caballo de batalla de los aceros inoxidables austeníticos. Es extremadamente versátil y se utiliza en una vasta gama de aplicaciones de tubo redondo. Sus principales ventajas incluyen:

• Excelente Resistencia a la Corrosión: Adecuado para la mayoría de los ambientes, incluyendo agua dulce, aire y muchos productos químicos orgánicos e inorgánicos.
• Buena Formabilidad y Soldabilidad: Fácil de trabajar, lo que lo hace ideal para la fabricación de tubos con diversas configuraciones.
• Higiene: Su superficie lisa es fácil de limpiar, lo que lo hace apto para la industria alimentaria y de bebidas (aunque para aplicaciones más críticas, 316L es preferido).
• Costo-Efectividad: Generalmente más económico que el 316L.

Los tubos redondos de acero inoxidable 304 son comúnmente utilizados en barandales, estructuras arquitectónicas, sistemas de escape, equipos de cocina, y en tuberías para transporte de fluidos no corrosivos.

Acero Inoxidable Grado 316L

El acero inoxidable 316L es la segunda aleación más común, a menudo preferida sobre el 304 en entornos más exigentes. La adición de molibdeno (generalmente entre 2% y 3%) a su composición le confiere una resistencia superior a la corrosión por picaduras y grietas, especialmente en ambientes con cloruros y ácidos. La "L" en 316L indica un bajo contenido de carbono, lo que mejora la soldabilidad y reduce la susceptibilidad a la corrosión intergranular después de la soldadura. Sus ventajas clave para tubo redondo incluyen:

• Resistencia Superior a la Corrosión: Ideal para ambientes marinos, plantas químicas, equipos farmacéuticos y aplicaciones donde se manejan salmueras o ácidos fuertes.
• Mejor Soldabilidad: El bajo contenido de carbono minimiza la sensibilización, manteniendo la resistencia a la corrosión en las zonas afectadas por el calor de la soldadura.
• Resistencia a Altas Temperaturas: Mantiene sus propiedades a temperaturas elevadas.

Los tubos redondos de acero inoxidable 316L son esenciales en la industria farmacéutica, pulpa y papel, equipos de procesamiento químico, intercambiadores de calor y en cualquier aplicación donde la resistencia a la corrosión sea una prioridad crítica.

Otros grados de acero inoxidable, como los aceros dúplex o superdúplex, también se utilizan para tubos redondos en aplicaciones muy específicas que requieren una resistencia a la corrosión y una resistencia mecánica excepcionales, pero son menos comunes que los grados 304 y 316L en un contexto general.

Preguntas Frecuentes sobre Uniones y Tubos de Acero Inoxidable

¿Por qué es el acero inoxidable la mejor opción para tuberías y uniones?

El acero inoxidable es la mejor opción debido a su combinación inigualable de resistencia a la corrosión, durabilidad, higiene superior, facilidad de limpieza y atractivo estético. Estas propiedades garantizan una larga vida útil, un mantenimiento reducido y la integridad del producto transportado, lo que resulta en una solución rentable y fiable a largo plazo.

¿Cuál es la diferencia principal entre el acero inoxidable 304 y 316L para tubos y uniones?

La diferencia clave radica en la resistencia a la corrosión. El acero inoxidable 316L contiene molibdeno, lo que le confiere una resistencia superior a la corrosión por picaduras y grietas, especialmente en ambientes con cloruros y ácidos. El 304 es excelente para aplicaciones generales, mientras que el 316L es preferido en entornos más agresivos o marinos.

¿Son compatibles las uniones DIN e ISO entre sí?

Generalmente, las uniones que siguen diferentes estándares como DIN 11851 e ISO 2853 no son directamente compatibles entre sí debido a variaciones en sus dimensiones y diseños de rosca o sellado. Para asegurar la estanqueidad y la integridad del sistema, es fundamental utilizar uniones que cumplan con el mismo estándar en toda la instalación o emplear adaptadores específicos si es absolutamente necesario conectar diferentes sistemas.

¿Cómo se instalan las uniones de acero inoxidable?

El método de instalación varía según el tipo de unión. Las uniones roscadas simplemente se enroscan. Las uniones sanitarias como DIN o ISO 2853 (y Tri-Clamp) se ensamblan manualmente o con herramientas simples para asegurar la tuerca, comprimiendo una junta de sellado para crear una conexión hermética. Las uniones soldadas requieren soldadura por personal cualificado para formar una conexión permanente y sin costuras.

¿En qué industrias se utilizan principalmente los tubos y uniones de acero inoxidable?

Son fundamentales en industrias que demandan alta higiene y resistencia a la corrosión, como la alimentaria y de bebidas (lácteos, cervecerías), farmacéutica, biotecnológica, química, petroquímica, tratamiento de agua, y también en aplicaciones arquitectónicas y de construcción por su durabilidad y estética.

En resumen, la selección de uniones y tubos de acero inoxidable es una decisión estratégica que impacta directamente en la eficiencia, seguridad y longevidad de cualquier sistema. La comprensión de los diferentes tipos de uniones, como la DIN 11851 y la ISO 2853, junto con las propiedades distintivas de los grados de acero inoxidable como el 304 y el 316L, permite a ingenieros y diseñadores construir infraestructuras que no solo cumplen con los estándares más exigentes, sino que también ofrecen un rendimiento superior y una estética impecable. La inversión en acero inoxidable es una inversión en fiabilidad y futuro.
