Dimensiones Clave de Caños de Acero Inoxidable de 4 Pulgadas

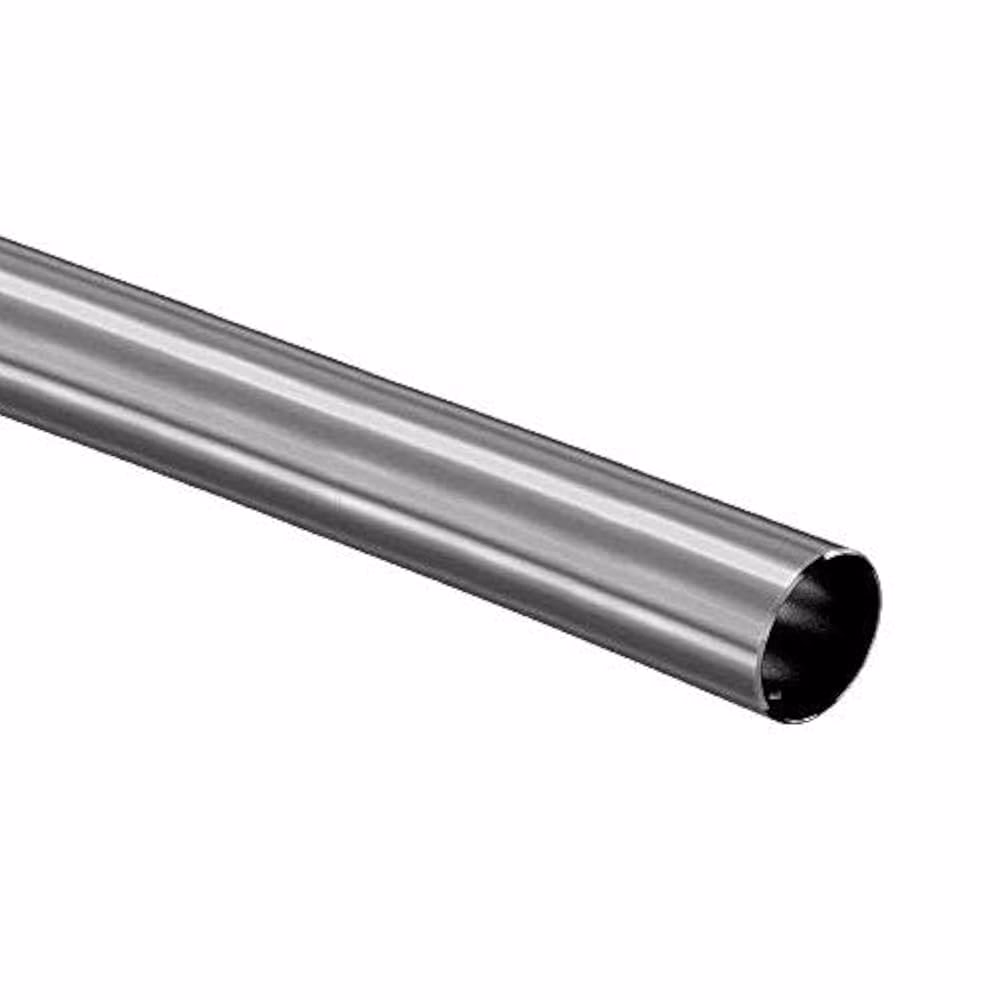

Al buscar caños para cualquier proyecto, ya sea industrial, comercial o doméstico, es común encontrarse con especificaciones como "caño de 4 pulgadas". Sin embargo, una de las preguntas más frecuentes que surgen es: "¿Cuánto mide un caño de 4 pulgadas?". La respuesta a esta pregunta, aunque parezca sencilla, es crucial para entender las propiedades y aplicaciones de estos componentes. Es importante aclarar desde el principio que las "4 pulgadas" se refieren al Diámetro Nominal (NPS) del caño, no a su longitud. La longitud de un caño de acero inoxidable, como veremos, puede variar considerablemente según el fabricante, el estándar y las necesidades específicas del cliente. Comprender esta distinción es fundamental para seleccionar el material adecuado, optimizar costos y asegurar la funcionalidad de cualquier sistema de tuberías.

El acero inoxidable es un material de elección para una vasta gama de aplicaciones debido a su excepcional resistencia a la corrosión, su durabilidad y sus propiedades higiénicas. Estas características lo hacen indispensable en industrias como la alimentaria, farmacéutica, química, petroquímica y en sistemas de tratamiento de agua. Pero, más allá del material, las dimensiones exactas de un caño son lo que determina su rendimiento en un sistema. Profundicemos en qué significa realmente un caño de 4 pulgadas y todo lo que necesitas saber sobre sus medidas y variedades.

¿Qué Significa Realmente "4 Pulgadas" en un Caño de Acero Inoxidable?

Cuando hablamos de un caño de 4 pulgadas, nos referimos a su Diámetro Nominal (NPS), que es una designación estandarizada que se utiliza para identificar el tamaño de los caños. Es crucial entender que este valor no es una medida exacta del diámetro exterior ni del diámetro interior del caño, sino un tamaño de referencia. Para caños de 4 pulgadas (o DN 100 en el sistema métrico), el diámetro exterior (OD, por sus siglas en inglés, Outer Diameter) es consistentemente de 4.500 pulgadas (aproximadamente 114.3 mm). Este diámetro exterior fijo es lo que permite la estandarización de accesorios y conexiones, asegurando que un codo o una brida de 4 pulgadas se ajuste a cualquier caño de 4 pulgadas, independientemente de su espesor de pared.

La razón por la que el NPS no coincide exactamente con el diámetro real (especialmente para tamaños más pequeños) se remonta a los orígenes de la estandarización de tuberías, donde los caños se medían por su diámetro interior aproximado. Con el tiempo y la evolución de los procesos de fabricación, los espesores de pared comenzaron a variar para adaptarse a diferentes presiones y aplicaciones, mientras que el diámetro exterior se mantuvo constante para permitir la compatibilidad de los accesorios. Así, para un caño de 4 pulgadas, siempre encontraremos un diámetro exterior de 4.5 pulgadas, pero su diámetro interior real variará en función de otro parámetro fundamental: el Schedule (SCH).

La Importancia del Espesor: El Factor "Schedule" (SCH)

Mientras que el NPS define el diámetro nominal y el diámetro exterior constante, el Schedule (SCH) es el parámetro que determina el espesor de la pared del caño. Un Schedule más alto indica una pared más gruesa, lo que a su vez implica una mayor resistencia a la presión, un mayor peso por unidad de longitud y, consecuentemente, un diámetro interior (ID, Inner Diameter) más pequeño.

Para caños de Acero Inoxidable, los Schedules más comunes incluyen SCH 5, SCH 10, SCH 40 (que a menudo se denomina "Standard" o STD), SCH 80 (también conocido como "Extra Strong" o XS), SCH 120 y SCH 160. La elección del Schedule es crítica y depende directamente de las condiciones de servicio a las que estará expuesto el caño, como la presión interna del fluido, la temperatura, el tipo de fluido y las cargas externas. Un caño con un Schedule insuficiente podría fallar catastróficamente bajo presión, mientras que uno excesivamente grueso podría ser un gasto innecesario y dificultar la instalación.

A continuación, se presenta una tabla comparativa de las dimensiones para un caño de 4 pulgadas (NPS 4) con diferentes Schedules, mostrando cómo el espesor de pared influye en el diámetro interior y el peso:

Tabla Comparativa de Dimensiones para Caños de Acero Inoxidable NPS 4 (DN 100)

Nota: Los pesos son aproximados y pueden variar ligeramente entre fabricantes.

¿De Qué Longitud Vienen los Caños de Acero Inoxidable de 4 Pulgadas?

Ahora, volviendo a la pregunta original sobre la longitud. Los caños de acero inoxidable no tienen una longitud fija universal para un determinado diámetro. La Longitud Estándar para caños de acero inoxidable suele ser de 6 metros (aproximadamente 19.68 pies) o 20 pies (aproximadamente 6.096 metros) en muchos mercados. Sin embargo, los fabricantes pueden producir y suministrar caños en longitudes aleatorias o a medida, según los requisitos del proyecto. Las longitudes aleatorias suelen variar dentro de un rango predefinido, por ejemplo, entre 5 y 7 metros.

Para proyectos muy grandes o especializados, es común encargar caños cortados a una longitud exacta para minimizar el desperdicio y simplificar la instalación en el sitio. Las consideraciones logísticas, como el transporte y la manipulación, también juegan un papel importante en la elección de la longitud. Un caño de 6 metros es una longitud manejable para el transporte terrestre y la instalación en muchas situaciones.

Tipos Comunes de Acero Inoxidable para Caños de 4 Pulgadas

Más allá de las dimensiones, el tipo de aleación de Acero Inoxidable es fundamental para determinar la idoneidad del caño para una aplicación específica. Los grados más comunes utilizados para tuberías incluyen:

• Acero Inoxidable 304/304L: Es el tipo de acero inoxidable más versátil y ampliamente utilizado. Contiene cromo y níquel, ofreciendo una excelente resistencia a la corrosión en una amplia gama de ambientes atmosféricos y químicos. La variante "L" (304L) tiene un contenido de carbono ultrabajo, lo que la hace ideal para aplicaciones de soldadura, ya que minimiza la precipitación de carburos y la corrosión intergranular. Es muy común en la industria alimentaria, lechera y para tuberías de agua potable.
• Acero Inoxidable 316/316L: Similar al 304, pero con la adición de molibdeno. Esta adición mejora significativamente su resistencia a la corrosión, especialmente contra cloruros y ácidos reductores, lo que lo hace superior al 304 en ambientes marinos, químicos y en procesos con soluciones salinas. Al igual que el 304L, el 316L es la variante de bajo carbono para una mejor soldabilidad. Se prefiere en la industria farmacéutica, petroquímica y en ambientes costeros.
• Otros grados: Aunque menos comunes para tuberías estándar, existen otros grados como el 321 (estabilizado con titanio para resistencia a altas temperaturas), dúplex (mayor resistencia y durabilidad a la corrosión) y superdúplex, utilizados en aplicaciones extremadamente exigentes.

La elección del grado de acero inoxidable debe basarse en el análisis detallado del medio ambiente, la temperatura, la presión y los fluidos que transportará el caño para garantizar la longevidad y la seguridad del sistema.

Aplicaciones Típicas de Caños de Acero Inoxidable de 4 Pulgadas

Los caños de acero inoxidable de 4 pulgadas, debido a su tamaño intermedio y a las propiedades del material, son extremadamente versátiles y se utilizan en una multitud de sectores. Algunas de las aplicaciones más comunes incluyen:

• Industria Alimentaria y de Bebidas: Para el transporte de líquidos, jarabes, leche y otros productos, donde la higiene es primordial y la resistencia a la corrosión de los agentes de limpieza es necesaria.
• Industria Farmacéutica: En sistemas de agua purificada, vapor puro y líneas de proceso donde se requieren altos estándares de limpieza y materiales no reactivos.
• Industria Química y Petroquímica: Para el transporte de productos químicos corrosivos, gases y petróleo, donde la resistencia a la corrosión y la presión son críticas.
• Tratamiento de Agua: En plantas de tratamiento de agua potable y residual, especialmente en zonas donde el agua es agresiva o para componentes que requieren una vida útil prolongada.
• Sistemas HVAC y Plomería: En edificios comerciales e industriales para sistemas de calefacción, ventilación y aire acondicionado, así como para redes de agua potable y desagüe.
• Estructuras y Arquitectura: Aunque menos común para el transporte de fluidos en este tamaño, los caños de 4 pulgadas también pueden usarse en aplicaciones estructurales o decorativas por su apariencia y resistencia.

La popularidad de los caños de 4 pulgadas en acero inoxidable en estas aplicaciones se debe a su equilibrio entre capacidad de flujo, facilidad de instalación y los beneficios inherentes del material.

Consideraciones Clave al Elegir un Caño de Acero Inoxidable de 4 Pulgadas

Para asegurar que se selecciona el caño de acero inoxidable de 4 pulgadas más adecuado para un proyecto, es fundamental considerar varios factores:

1. Requisitos de Presión y Temperatura: Estos dictarán el Schedule (espesor de pared) necesario. Es vital no subestimar estos valores.
2. Tipo de Fluido: La naturaleza del fluido (corrosivo, abrasivo, alimentario, etc.) determinará el grado de acero inoxidable (ej., 304L vs. 316L).
3. Ambiente de Operación: La exposición a agentes externos (agua salada, productos químicos, altas temperaturas) también influye en la elección del grado.
4. Estándares y Certificaciones: Asegurarse de que el caño cumple con los estándares industriales relevantes (ej., ASTM A312 para tuberías soldadas o sin costura, ASME B36.19M para dimensiones de tuberías de acero inoxidable) y las certificaciones específicas de la industria (ej., NSF para agua potable).
5. Acabado Superficial: Especialmente en industrias sanitarias, el acabado de la superficie interior del caño es crucial para prevenir la adhesión de bacterias y facilitar la limpieza.
6. Métodos de Unión: Considerar cómo se unirá el caño (soldadura, roscado, bridas, etc.), ya que esto puede influir en la elección del tipo de caño y el Schedule.
7. Costo: Aunque el acero inoxidable puede tener un costo inicial más alto que otros materiales, su larga vida útil, baja necesidad de mantenimiento y resistencia a la corrosión a menudo resultan en un menor costo total del ciclo de vida.

Consultar con expertos en materiales o ingenieros especializados es siempre recomendable para proyectos complejos.

Preguntas Frecuentes (FAQ) sobre Caños de Acero Inoxidable de 4 Pulgadas

¿Es el diámetro de 4 pulgadas de un caño de acero inoxidable un valor exacto?

No, las "4 pulgadas" se refieren al Diámetro Nominal (NPS) del caño. El diámetro exterior (OD) de un caño de 4 pulgadas es siempre 4.500 pulgadas (114.3 mm), pero el diámetro interior (ID) varía según el espesor de la pared (Schedule).

¿Cómo se mide el espesor de un caño de acero inoxidable?

El espesor de la pared de un caño se define por su Schedule (SCH). Un Schedule más alto indica una pared más gruesa. Por ejemplo, un SCH 80 es más grueso que un SCH 40.

¿Cuál es la longitud estándar de un caño de acero inoxidable de 4 pulgadas?

La Longitud Estándar más común es de 6 metros (aproximadamente 20 pies). Sin embargo, también se pueden encontrar en longitudes aleatorias o se pueden pedir cortados a medida para proyectos específicos.

¿Qué diferencia hay entre un caño de acero inoxidable SCH 10 y SCH 40 de 4 pulgadas?

Ambos tendrán el mismo diámetro exterior (4.5 pulgadas), pero el caño SCH 40 tendrá una pared más gruesa que el SCH 10. Esto significa que el SCH 40 será más pesado, tendrá un diámetro interior ligeramente menor y ofrecerá una mayor resistencia a la presión.

¿Se pueden cortar los caños de acero inoxidable a medida?

Sí, los caños de acero inoxidable se pueden cortar a la longitud deseada. Muchos proveedores ofrecen servicios de corte a medida para adaptarse a las necesidades específicas de cada proyecto, lo que ayuda a reducir el desperdicio y facilita la instalación.

¿Qué tipo de acero inoxidable es mejor para el transporte de agua potable?

Para agua potable, el acero inoxidable 304L es una opción común y económica. Sin embargo, si el agua contiene altos niveles de cloruros o si la aplicación requiere una mayor resistencia a la corrosión, el acero inoxidable 316L sería una opción superior y más segura a largo plazo.

¿Cómo afecta el Schedule al flujo de fluido dentro del caño?

Un Schedule más alto implica un espesor de pared mayor y, por lo tanto, un diámetro interior más pequeño. Esto significa que, para un mismo diámetro nominal, un caño con un Schedule más alto tendrá una menor capacidad de flujo y una mayor caída de presión debido a la reducción del área de sección transversal para el fluido.

En resumen, cuando se habla de un caño de acero inoxidable de 4 pulgadas, se hace referencia a su Diámetro Nominal (NPS). La longitud y el espesor de la pared (definido por el Schedule (SCH)) son variables que deben especificarse por separado para cada aplicación. El acero inoxidable, con su excepcional resistencia a la corrosión y durabilidad, sigue siendo una elección superior para una amplia gama de industrias. Comprender estas dimensiones y especificaciones es crucial para garantizar que se seleccione el caño adecuado, optimizando el rendimiento, la seguridad y la eficiencia de cualquier sistema de tuberías.
