Descubriendo los Tipos de Tornos CNC Modernos

En el vertiginoso mundo de la fabricación moderna, la precisión y la eficiencia son pilares fundamentales. La tornería, una de las operaciones de mecanizado más antiguas, ha experimentado una revolución gracias a la incorporación de la tecnología de Control Numérico por Computadora (CNC). Los tornos CNC no son solo máquinas; son centros de producción inteligentes capaces de crear piezas con una exactitud asombrosa y una repetibilidad inigualable. Pero, ¿sabías que no todos los tornos CNC son iguales? Existe una amplia gama de tipos, cada uno diseñado para satisfacer necesidades específicas de producción, desde la fabricación de componentes diminutos para la industria médica hasta piezas robustas para maquinaria pesada.

La evolución de estas máquinas ha permitido a empresas especializadas, como las que cuentan con décadas de experiencia desde la década del ’90 en la tornería CNC, ofrecer servicios de mecanizado de precisión y general que antes eran impensables. Esta vasta experiencia no solo se traduce en el dominio de la tecnología, sino también en la capacidad de trabajar con una diversidad de materiales y complejidades, asegurando que cada proyecto cumpla con los más altos estándares de calidad.

Tipos Fundamentales de Tornos CNC y Sus Aplicaciones

La clasificación de los tornos CNC se basa principalmente en su configuración, capacidad y funcionalidades. Cada tipo está optimizado para ciertas tareas, lo que permite a las empresas seleccionar la maquinaria adecuada para maximizar la productividad y la calidad.

Tornos CNC Horizontales

Los tornos horizontales son, quizás, los más comunes y versátiles en la industria. En estas máquinas, el husillo principal, que sostiene la pieza de trabajo, está orientado horizontalmente. La herramienta de corte se mueve a lo largo de los ejes X y Z, permitiendo operaciones de torneado, refrentado, ranurado y roscado. Son ideales para una amplia gama de piezas de tamaño mediano a grande, y su configuración facilita la carga y descarga, así como la evacuación de virutas. Su popularidad radica en su robustez, facilidad de programación y la capacidad de producir grandes volúmenes de piezas con alta precisión.

Tornos CNC Verticales

Cuando se trata de mecanizar piezas grandes y pesadas, como discos, bridas o carcasas de gran diámetro, los tornos CNC verticales son la opción preferida. En este diseño, el husillo está orientado verticalmente, y la pieza de trabajo se apoya en una mesa giratoria. Esta configuración aprovecha la gravedad para estabilizar la pieza, lo que reduce la necesidad de sujeciones complejas y minimiza la deformación durante el mecanizado. Son especialmente útiles en industrias como la aeroespacial, la energética y la de fabricación de maquinaria pesada, donde las dimensiones y el peso de los componentes son considerables.

Tornos CNC con Herramientas Motorizadas (Mill-Turn Centers)

La verdadera innovación en la tornería CNC llegó con la integración de capacidades de fresado. Los centros de torneado con herramientas motorizadas, o máquinas multi-tarea (conocidas como Mill-Turn), son capaces de realizar operaciones de torneado y fresado en una sola configuración. Esto se logra mediante la adición de un eje Y (que permite el movimiento de la herramienta fuera del centro de rotación) y, en algunos casos, un eje B (que permite la inclinación del cabezal de la herramienta). Esta capacidad reduce drásticamente los tiempos de preparación, mejora la precisión al eliminar la necesidad de transferir piezas entre máquinas y permite la creación de geometrías extremadamente complejas que antes requerían múltiples configuraciones. Son ideales para componentes complejos que necesitan tanto operaciones de torneado como de fresado, como ejes con chaveteros, levas o piezas con orificios descentrados.

Tornos CNC de Cabezal Móvil (Tipo Suizo)

Originarios de la relojería suiza, estos tornos son sinónimo de precisión extrema en piezas pequeñas y delgadas. A diferencia de los tornos tradicionales, donde la herramienta se mueve hacia la pieza estacionaria, en un torno suizo, la pieza se mueve a través de un buje guía mientras la herramienta permanece relativamente fija. Esto proporciona un soporte constante a la pieza de trabajo justo en el punto de corte, eliminando la vibración y permitiendo el mecanizado de diámetros muy pequeños y relaciones longitud-diámetro elevadas. Son indispensables en la industria médica para implantes, en la electrónica para conectores, y en la fabricación de instrumentos de alta precisión.

Tornos CNC de Doble Husillo

La eficiencia es clave en la producción en masa, y los tornos CNC de doble husillo están diseñados para maximizarla. Estas máquinas cuentan con un husillo principal y un sub-husillo. Mientras el husillo principal mecaniza una parte de la pieza, el sub-husillo puede tomar la pieza y mecanizar el lado opuesto simultáneamente o inmediatamente después de la primera operación. Esto elimina la necesidad de una segunda configuración y reduce significativamente los tiempos de ciclo. Son perfectos para la producción de piezas en grandes volúmenes donde se requiere mecanizado en ambos extremos.

Tornos CNC Multi-Husillo

Llevando la eficiencia un paso más allá, los tornos multi-husillo, o multitorques, son verdaderas potencias de producción en masa. Estas máquinas pueden tener de 6 a 8 husillos, permitiendo que múltiples operaciones de mecanizado se realicen simultáneamente en diferentes estaciones. Una barra de material es alimentada y progresivamente transformada en una pieza terminada a medida que avanza a través de las diferentes estaciones de herramientas. Son la elección definitiva para la producción de millones de piezas idénticas, como tornillos, tuercas o conectores, en las industrias automotriz y de sujetadores.

Capacidades de Tornería CNC: Precisión y General

La distinción entre tornería CNC de precisión y tornería general radica en la tolerancia de las piezas, la complejidad de las geometrías y los acabados superficiales requeridos. Una tornería con vasta experiencia está equipada para manejar ambas. Por ejemplo, la capacidad de mecanizar piezas con hasta 320 mm de volteo y 1000 mm de entre puntas demuestra una gran versatilidad, permitiendo abordar desde componentes pequeños y detallados hasta ejes y cilindros de mayor tamaño.

La experiencia acumulada desde la década del ’90, como la que poseen algunas de las primeras tornerías CNC en incorporar esta tecnología, es un testimonio de su capacidad para adaptarse y dominar los continuos avances en el campo del mecanizado. Este legado se traduce en un profundo conocimiento de los procesos, las herramientas y, crucialmente, el comportamiento de una amplia gama de materiales bajo las exigencias del torneado CNC.

Dominio de Materiales en la Tornería CNC

Una de las mayores fortalezas de la tornería CNC moderna es su capacidad para trabajar con una diversidad casi ilimitada de materiales, cada uno con sus propias características y desafíos de mecanizado. La elección del material es fundamental para la aplicación final de la pieza, y la experiencia en el torneado de cada uno es un factor crítico para el éxito del proyecto.

• Aceros Aleados: Estos aceros, que contienen elementos como níquel, cromo o molibdeno, ofrecen una mayor resistencia, dureza y tenacidad en comparación con los aceros al carbono. Son fundamentales en componentes que requieren alta resistencia al desgaste o a la fatiga, como engranajes, ejes de transmisión y herramientas. Su mecanizado requiere herramientas robustas y parámetros de corte específicos debido a su dureza.
• Aceros al Carbono: Son los caballos de batalla de la industria, conocidos por su versatilidad y costo-efectividad. Se dividen en bajo, medio y alto carbono, cada uno con propiedades distintas en cuanto a dureza y maquinabilidad. Son ampliamente utilizados en la fabricación de pernos, tuercas, ejes y componentes estructurales. Su mecanizado es generalmente más sencillo que el de los aceros aleados.

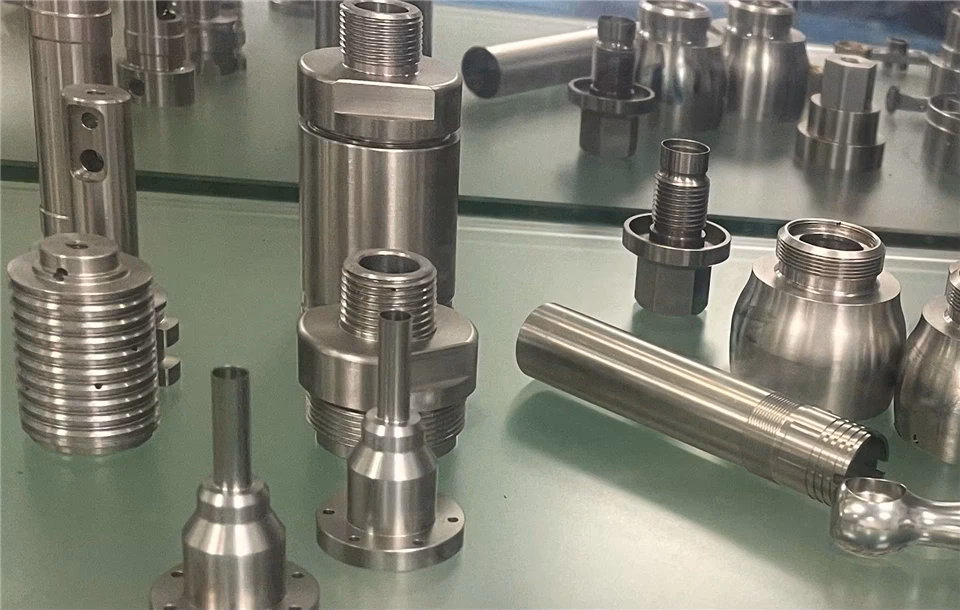

• Aceros Inoxidables (AISI 304, AISI 316 y más): Estos aceros son vitales por su excepcional resistencia a la corrosión y su atractivo estético. El AISI 304 es el más común, conocido por su buena formabilidad y soldabilidad, ideal para utensilios de cocina, equipos de procesamiento de alimentos y componentes arquitectónicos. El AISI 316 ofrece una resistencia superior a la corrosión, especialmente en ambientes con cloruros, lo que lo hace indispensable en aplicaciones marinas, equipos farmacéuticos y químicos. El mecanizado de aceros inoxidables presenta desafíos debido a su tendencia a endurecerse por trabajo y su baja conductividad térmica, lo que requiere velocidades de corte más bajas y fluidos de corte adecuados.
• Aluminio en Todas las Calidades: El aluminio es ligero, no corrosivo y tiene una excelente relación resistencia-peso. Se utiliza ampliamente en las industrias aeroespacial, automotriz y electrónica. Sus diversas aleaciones ofrecen propiedades variadas, desde alta resistencia hasta excelente maquinabilidad. El torneado de aluminio es generalmente rápido y eficiente, permitiendo altos volúmenes de producción.
• Latón y Bronces: El latón, una aleación de cobre y zinc, es valorado por su excelente maquinabilidad y resistencia a la corrosión, siendo ideal para conectores eléctricos, accesorios de plomería y válvulas. Los bronces, aleaciones de cobre con estaño u otros elementos, son conocidos por su resistencia al desgaste y baja fricción, utilizados en bujes, cojinetes y engranajes. Ambos materiales se mecanizan con facilidad, produciendo virutas cortas y facilitando el trabajo.
• Fundiciones de Todo Tipo: Desde fundición gris hasta fundición nodular, estos materiales son cruciales para componentes estructurales que requieren rigidez y amortiguación de vibraciones, como bloques de motor, carcasas de máquinas y bases. Su mecanizado puede variar según el tipo de fundición, pero la tornería CNC puede manejar sus propiedades abrasivas.
• Grilon, Delrin y Demás Plásticos: Los plásticos de ingeniería ofrecen propiedades únicas como ligereza, aislamiento eléctrico, resistencia química y baja fricción. El Grilon (PA6) y el Delrin (POM) son ejemplos populares, utilizados en engranajes, rodamientos, guías y componentes aislantes. El mecanizado de plásticos requiere consideraciones especiales para evitar el sobrecalentamiento y la deformación, pero los tornos CNC pueden lograr acabados superficiales excelentes y tolerancias ajustadas.

Aquí una tabla comparativa de algunos de los materiales más comúnmente torneados en CNC:

Ventajas Clave del Torneado CNC

La adopción de tornos CNC ha transformado la industria manufacturera, ofreciendo un conjunto de ventajas inigualables:

• Precisión y Repetibilidad: La capacidad de producir miles de piezas idénticas con tolerancias extremadamente ajustadas es una de las mayores ventajas. Una vez que el programa CNC está validado, la máquina replicará la pieza con una consistencia que ningún operador humano podría igualar.
• Eficiencia y Velocidad: Los tornos CNC operan a velocidades de corte óptimas y pueden cambiar de herramienta automáticamente, lo que reduce drásticamente los tiempos de ciclo y aumenta la producción. La capacidad de operar con mínima supervisión o incluso de forma ininterrumpida (24/7) en algunos casos, maximiza la eficiencia.
• Complejidad de Piezas: Las máquinas CNC pueden crear geometrías intrincadas y perfiles complejos que serían imposibles o extremadamente difíciles de lograr con métodos de mecanizado convencionales. La adición de ejes adicionales (Y, B) amplía aún más estas capacidades.
• Reducción de Errores Humanos: Una vez programada, la máquina sigue las instrucciones al pie de la letra, minimizando el riesgo de errores causados por la fatiga o la distracción del operador. Esto no solo mejora la calidad sino que también reduce el desperdicio de material.
• Flexibilidad y Versatilidad: Un torno CNC puede ser reprogramado rápidamente para producir una pieza completamente diferente, lo que lo hace ideal para la fabricación de lotes pequeños y medianos, así como para la producción en masa. La capacidad de trabajar con una amplia gama de materiales es otro factor de versatilidad.
• Optimización del Material: La precisión del CNC permite un uso más eficiente del material, reduciendo el desperdicio y, por lo tanto, los costos de producción.

Preguntas Frecuentes (FAQs) sobre Tornos CNC

¿Qué es la tornería CNC?

La tornería CNC es un proceso de mecanizado por arranque de viruta en el que una máquina herramienta, el torno, es controlada por un programa informático (Control Numérico por Computadora). La pieza de trabajo gira a alta velocidad mientras una herramienta de corte estacionaria o en movimiento controlado remueve material para crear la forma deseada con alta precisión y repetibilidad.

¿Cuál es la diferencia entre un torno CNC y uno convencional?

La principal diferencia radica en el control. Los tornos convencionales son operados manualmente por un maquinista, quien controla los movimientos de la herramienta y la velocidad. Los tornos CNC, en cambio, ejecutan un programa de computadora que dicta con exactitud cada movimiento, velocidad y cambio de herramienta, lo que resulta en mayor precisión, repetibilidad y capacidad para producir geometrías complejas de forma automatizada.

¿Qué materiales se pueden mecanizar con tornos CNC?

Los tornos CNC son extremadamente versátiles y pueden mecanizar una amplia gama de materiales, incluyendo: aceros aleados, aceros al carbono, aceros inoxidables (como AISI 304 y AISI 316), aluminio en todas sus calidades, latón, bronces, fundiciones de todo tipo, y diversos plásticos de ingeniería como Grilon y Delrin. La elección del material depende de las propiedades mecánicas y químicas requeridas para la pieza final.

¿Qué tan preciso es el mecanizado CNC?

El mecanizado CNC es conocido por su alta precisión. Dependiendo de la máquina, las herramientas y el material, los tornos CNC pueden lograr tolerancias de hasta unas pocas micras (milésimas de milímetro). Esta precisión es crucial para componentes que requieren ajustes exactos, como en la industria médica, aeroespacial y de automoción.

¿Es costoso el mecanizado CNC?

El costo inicial de la maquinaria CNC es significativamente mayor que el de los tornos convencionales. Sin embargo, en términos de costo por pieza, el mecanizado CNC puede ser muy rentable, especialmente para producciones de volumen medio a alto. Esto se debe a su alta eficiencia, reducción de errores, menor necesidad de mano de obra constante y la capacidad de producir piezas complejas en un solo proceso. Para prototipos o lotes muy pequeños, el costo por pieza puede ser más alto debido a la programación y configuración iniciales.

¿Cuál es la vida útil de un torno CNC?

La vida útil de un torno CNC bien mantenido puede ser de décadas. Máquinas que fueron incorporadas desde la década del ’90, por ejemplo, continúan operando con gran eficiencia y precisión hoy en día. El mantenimiento preventivo, la capacitación de los operadores y el uso adecuado son clave para prolongar la vida útil de estas máquinas robustas.

El Futuro del Torneado CNC

El torneado CNC sigue evolucionando, incorporando nuevas tecnologías como la inteligencia artificial, el aprendizaje automático y la automatización robótica para una mayor autonomía y optimización de procesos. La capacidad de adaptarse a las demandas del mercado y de trabajar con una vasta gama de materiales, desde los aceros más resistentes hasta los plásticos más avanzados, asegura que los tornos CNC seguirán siendo una piedra angular de la fabricación moderna. Para cualquier empresa que busque producción de piezas con la máxima calidad, eficiencia y versatilidad, la tornería CNC es, sin duda, la elección del presente y del futuro.
