El Viaje de un Tubo: Cómo Nace una Botella Térmica

La botella térmica de acero inoxidable, un compañero indispensable en la vida moderna, ya sea para mantener el café hirviendo en invierno o el agua helada en verano, es el resultado de un ingenioso proceso de fabricación que combina historia, ciencia y tecnología avanzada. Su origen se remonta a 1896, cuando el científico inglés Sir James Dewar diseñó la primera botella aislada de metal. Su genialidad consistió en sellar una botella dentro de otra y bombear el aire del interior para crear un vacío, un aislante excepcional que dio origen al popular dicho: 'mantener calientes los líquidos calientes y fríos los líquidos fríos'. Aunque Dewar nunca la patentó, su invención fue comercializada por Reinhold Burger y Albert Aschenbrenner bajo la marca Thermos, un nombre que hoy es sinónimo de aislamiento térmico.

Hoy en día, la fabricación de estas botellas se ha transformado en una producción a gran escala, altamente automatizada y personalizada. Los consumidores pueden elegir entre una vasta gama de colores, tamaños, patrones y logotipos, adaptándose a diversas preferencias culturales: desde el agua caliente preferida en Asia por sus beneficios para la salud, hasta las bebidas frías que disfrutan los occidentales. Pero, ¿cómo se transforma un simple tubo de acero inoxidable en una maravilla de la ingeniería térmica? Acompáñenos en un recorrido detallado por cada etapa de su compleja elaboración.

El Acero Inoxidable como Punto de Partida: Preparación de la Materia Prima

El primer paso en la creación de una botella térmica es la preparación de su corazón: el tubo de acero inoxidable. Este material es elegido por su durabilidad, resistencia a la corrosión y propiedades higiénicas, fundamentales para un recipiente que contendrá líquidos para consumo humano.

1. Corte de la Tubería

Todo comienza con el corte de la materia prima. Los tubos de acero inoxidable, que llegan en longitudes estándar, son cortados con precisión milimétrica a la longitud exacta requerida para cada tamaño de botella. Este paso inicial es crucial, ya que un corte impreciso podría afectar la integridad y las dimensiones finales del producto.

Del Tubo a la Forma: Creación de las Carcasas Interna y Externa

Una vez cortados, los segmentos de tubo de acero inoxidable son sometidos a procesos de conformación que les darán la forma distintiva de las botellas, tanto la carcasa exterior como la interior.

2. Expansión por Agua

Este es uno de los métodos más innovadores y eficientes para dar forma al tubo. El tubo de acero inoxidable se coloca en una máquina de expansión por agua. Bajo una presión hidráulica inmensa, el agua se bombea dentro del tubo, forzándolo a expandirse y tomar la forma de la botella. Este proceso asegura una uniformidad y resistencia excepcionales. La botella resultante de este paso no tiene fondo, por lo que una placa redonda de acero inoxidable se suelda posteriormente para completarla. En algunos procesos, este método de expansión por agua puede formar simultáneamente tanto la botella interior como la exterior de un solo tubo, que luego serán separadas.

3. Separación (si aplica)

Si la expansión por agua ha generado dos carcasas unidas, se utiliza un carro de instrumentos de corte de alta precisión para separar cuidadosamente las dos mitades. Este paso asegura que cada carcasa tenga bordes limpios y listos para los siguientes procesos.

4. Posicionamiento y Modelado

Con el uso de una prensa de gran tamaño, las carcasas adquieren su forma final y se asegura que el tamaño del producto cumpla con los requisitos exactos de los planos de diseño. Durante este proceso, se realiza una inspección visual para garantizar que no existan defectos obvios como marcas de estiramiento o grietas en la boca de la botella, lo que podría comprometer su funcionalidad o estética.

5. Estrechamiento del Cuello (Necking)

Una máquina especializada se encarga de estrechar la parte superior de la botella, dándole la forma de un cuello. Este cuello no solo contribuye a la ergonomía de la botella, sino que también es fundamental para la creación de la rosca y la posterior unión con la tapa.

6. Laminado de Hilos

Los hilos de la boca de la botella, esenciales para un sellado hermético con la tapa, se fabrican utilizando una máquina roscadora especial. La profundidad y la precisión de estos hilos se ajustan meticulosamente para cumplir con los requisitos de tamaño y garantizar un cierre seguro y sin fugas.

7. Boca y Fondo Planos

En este paso, se corta cualquier exceso de material de la boca y del fondo de la botella. Las superficies de corte se alisan cuidadosamente para eliminar cualquier rebaba, asegurando que la boca de la botella sea suave al tacto y que el fondo sea perfectamente plano, permitiendo que la botella se mantenga estable.

8. Limpieza Ultrasónica

Antes del ensamblaje, ambas carcasas, la interior y la exterior, se someten a una limpieza ultrasónica rigurosa. Este proceso elimina cualquier rastro de lubricante, polvo o residuos que pudieran haber quedado de los pasos anteriores, garantizando superficies impecables, libres de aceite y completamente secas, lo cual es vital para la calidad del sellado y el aislamiento.

La Unión Hace la Fuerza: Proceso de Ensamblaje y Soldadura

Una vez que las carcasas interior y exterior están listas y limpias, comienza el proceso de ensamblaje, donde las dos partes se unen para formar la estructura básica de la botella térmica.

1. Ensamblaje de Carcasas

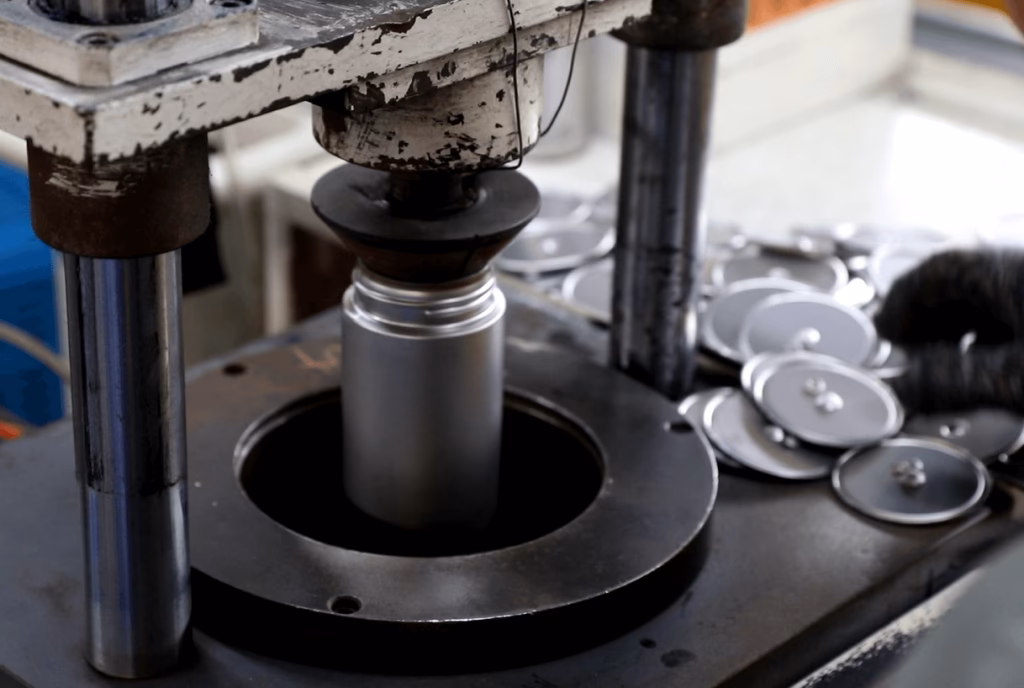

La botella interior se inserta cuidadosamente dentro de la botella exterior utilizando una máquina de prensado. Este paso requiere precisión para asegurar que ambas partes encajen perfectamente, dejando el espacio necesario para la creación del vacío.

2. Ensamblaje del Fondo

El fondo redondo, previamente formado, se ensambla a la botella exterior también mediante una máquina de prensado, sellando la base de la estructura.

3. Soldadura

Finalmente, la botella exterior y su fondo se sueldan con precisión. Esta soldadura es fundamental para crear una estructura hermética que permita el posterior proceso de aislamiento al vacío. Una soldadura defectuosa podría comprometer la capacidad de aislamiento de la botella.

El Corazón del Aislamiento: La Magia del Vacío

El vacío es el elemento clave que confiere a las botellas térmicas su capacidad de aislamiento superior. Sin él, la transferencia de calor sería rápida y la botella no cumpliría su función.

1. Prueba de Fuga de Agua

Antes de proceder con el vacío, cada botella se somete a una prueba de fuga de agua. Esta inspección verifica la integridad de las soldaduras de las botellas interior y exterior. Cualquier producto que presente fugas es inmediatamente descartado para garantizar que solo las botellas perfectamente selladas avancen al siguiente paso.

2. Aspirado (Creación del Vacío)

Este es el paso más crítico para el aislamiento. Utilizando tecnología de vacío sin cola de alta precisión, se extrae el aire del espacio entre el tanque interior y la botella exterior. La creación de este vacío impide la transferencia de calor por conducción y convección, lo que significa que el calor no puede escapar de los líquidos calientes ni entrar en los fríos. Es esta cavidad de vacío la que permite que la botella mantenga la temperatura de su contenido durante horas, evitando además que la superficie exterior de la botella se caliente o se enfríe al tacto.

La Estética y la Funcionalidad: Acabado y Personalización

Una vez que el aislamiento al vacío ha sido establecido, las botellas pasan a las etapas de acabado y decoración, donde adquieren su apariencia final y se preparan para el mercado.

1. Pulido Mecánico

La superficie exterior de la botella se pule meticulosamente para asegurar que quede lisa y brillante. Este proceso elimina cualquier imperfección, como marcas de estiramiento, arañazos o picaduras, garantizando una superficie visualmente atractiva y agradable al tacto.

2. Prueba de Temperatura / Prueba de Aislamiento

Para confirmar la efectividad del vacío, cada botella se somete a una prueba de temperatura. Se sopla aire caliente en el interior de la botella. Si el exterior de la botella permanece frío al tacto, indica que el calor del aire caliente no se está transfiriendo al exterior, confirmando así un aislamiento al vacío exitoso. Si la superficie exterior se calienta, significa que hay un problema de aislamiento y la botella es rechazada.

3. Recubrimiento Externo

Las botellas están ahora listas para su acabado exterior. Las opciones más comunes son el recubrimiento en polvo o la pintura en aerosol. El recubrimiento en polvo ofrece una capa duradera y resistente a los arañazos con una amplia gama de colores y texturas, mientras que la pintura en aerosol permite acabados más detallados y brillantes.

4. Impresión de Patrones y Logotipos

Este es el paso donde la personalización toma el centro del escenario. Los diseños de patrones y logotipos se aplican a la botella utilizando diversas técnicas, cada una con sus propias ventajas:

• Serigrafía: Ideal para logotipos y diseños con pocos colores.
• Impresión por Transferencia Térmica: Permite diseños más complejos y fotográficos.
• Impresión por Transferencia de Agua: Para patrones intrincados que cubren toda la superficie de la botella.
• Grabado Láser: Ofrece un acabado permanente y elegante, revelando el metal subyacente.

Control de Calidad Riguroso: Garantizando la Excelencia

La calidad es una prioridad en cada etapa del proceso de fabricación. Las botellas térmicas no son solo un producto, sino una promesa de rendimiento y durabilidad.

Pruebas de Calidad (Incluida la Presentación a Pruebas de Terceros)

Las fábricas de vanguardia, como Kingvac (una empresa de Everich), implementan rigurosos controles de calidad internos y externos. Esto incluye:

• Pruebas de Fuga: Para asegurar la hermeticidad de la botella y la tapa.
• Pruebas de Aislamiento Térmico: Para verificar la capacidad de mantener la temperatura durante el tiempo especificado.
• Pruebas de Torsión: Para evaluar la resistencia de la tapa y el mecanismo de cierre.
• Pruebas de Caída: Para simular impactos y asegurar la durabilidad de la botella en el uso diario.
• Pruebas de Conformidad del Producto (FDA, LFGB, EC1935-24): Se organizan pruebas con laboratorios externos para cumplir con las normativas internacionales de seguridad alimentaria y materiales, según las necesidades del cliente.

Un Vistazo al Fabricante: Everich/Kingvac

Fabricantes como Kingvac, parte de Everich, son ejemplos de la capacidad de producción y la experiencia en la industria. Con instalaciones que superan los 7000 m² y una capacidad de producción anual de hasta 20 millones de botellas, estas empresas se han consolidado como líderes en la fabricación de utensilios de cocina y bebidas durante más de dos décadas. Su vasta experiencia en pedidos ODM (Original Design Manufacturer) y OEM (Original Equipment Manufacturer), junto con un equipo de diseño creativo compuesto por talentos nacionales e internacionales, les permite lanzar más de 100 diseños nuevos cada año. Esto no solo demuestra su capacidad de innovación, sino también su compromiso con la satisfacción del cliente y la adaptación a las tendencias del mercado.

Tabla Resumen del Proceso de Fabricación

Preguntas Frecuentes sobre la Fabricación de Botellas Térmicas

¿Por qué es tan importante el vacío en una botella térmica de acero inoxidable?
El vacío es crucial porque elimina el aire entre las dos paredes de la botella. El aire es un conductor de calor, y al eliminarlo, se minimiza la transferencia de calor por conducción y convección, manteniendo así la temperatura del líquido interior por mucho más tiempo. Sin el vacío, la botella no tendría propiedades de aislamiento significativas.

¿Qué métodos se utilizan para dar forma al acero inoxidable en las botellas?
El método principal descrito es la expansión por agua, donde se utiliza alta presión hidráulica para moldear el tubo de acero inoxidable en la forma deseada de la botella. Otros pasos incluyen el prensado para el modelado final y el estrechamiento para formar el cuello de la botella.

¿Cómo se asegura la calidad del aislamiento en cada botella?
La calidad del aislamiento se asegura mediante un riguroso proceso de aspirado y una prueba de temperatura posterior. Después de crear el vacío, se sopla aire caliente en la botella. Si la superficie exterior permanece fría, se confirma un aislamiento efectivo. Además, se realizan pruebas de fugas en distintas etapas para garantizar la integridad del sellado.

¿Se pueden personalizar las botellas térmicas con diseños o logotipos?
Sí, la personalización es una parte importante del proceso de fabricación moderno. Se utilizan diversas técnicas como la serigrafía, la impresión por transferencia térmica, la impresión por transferencia de agua y el grabado láser para aplicar patrones y logotipos en la superficie exterior de la botella, permitiendo una amplia gama de diseños.

¿Cuál es la materia prima principal para estas botellas?
La materia prima principal es el tubo de acero inoxidable. Este material es elegido por su durabilidad, resistencia a la corrosión, facilidad de limpieza y seguridad para el contacto con alimentos y bebidas, lo que lo hace ideal para la fabricación de botellas térmicas.

Desde la visión inicial de Sir James Dewar hasta las complejas líneas de producción robotizadas de hoy, la botella térmica de acero inoxidable ha recorrido un largo camino. Cada etapa, desde el corte del tubo hasta las rigurosas pruebas de calidad, es un testimonio de la precisión y la ingeniería necesarias para crear un producto que no solo cumple su función, sino que también se integra perfectamente en nuestro día a día, manteniendo nuestras bebidas a la temperatura ideal, sin importar dónde nos encontremos.
