Bandejas Portacables en Perú: Guía Esencial

En el corazón de cualquier infraestructura moderna, ya sea un complejo industrial, un centro de datos o un edificio comercial, reside una red intrincada de cables eléctricos y de comunicación. La gestión eficiente, segura y organizada de estos cables es fundamental para el buen funcionamiento y la longevidad de cualquier sistema. Es aquí donde las bandejas portacables emergen como un componente indispensable, ofreciendo una solución robusta y versátil para el soporte y la protección de todo tipo de cableado. En Perú, el sector de la construcción y la industria ha visto un crecimiento significativo en la demanda de soluciones de calidad superior, impulsando a empresas locales, como Bandejas Portacables del Perú S.A.C. - METAL PERÚ, a innovar y elevar los estándares de fabricación.

Las bandejas portacables son estructuras de soporte rígidas utilizadas para sujetar y distribuir cables eléctricos y de comunicación. Su función principal es organizar, proteger y facilitar el acceso a los cables, lo que permite una instalación más limpia, segura y eficiente. A diferencia de otros métodos de canalización, como los tubos conduit individuales, las bandejas ofrecen la ventaja de una mayor capacidad de llenado, ventilación superior y una flexibilidad inigualable para futuras expansiones o reconfiguraciones de los sistemas de cableado. Son la columna vertebral invisible que asegura el flujo ininterrumpido de energía y datos en un sinfín de aplicaciones.

Tipos de Bandejas Portacables y Sus Aplicaciones Específicas

La elección del tipo de bandeja portacables adecuado es crucial y depende de factores como el entorno de instalación, el tipo y la cantidad de cables, y los requisitos de ventilación y protección. Los tipos más comunes incluyen:

• Bandejas Tipo Escalera: Caracterizadas por dos largueros laterales unidos por peldaños transversales, ofrecen una excelente ventilación y disipación del calor, lo que las hace ideales para cables de gran diámetro y alta densidad. Son ampliamente utilizadas en aplicaciones industriales y de servicios públicos, donde la capacidad de carga y la accesibilidad son primordiales.

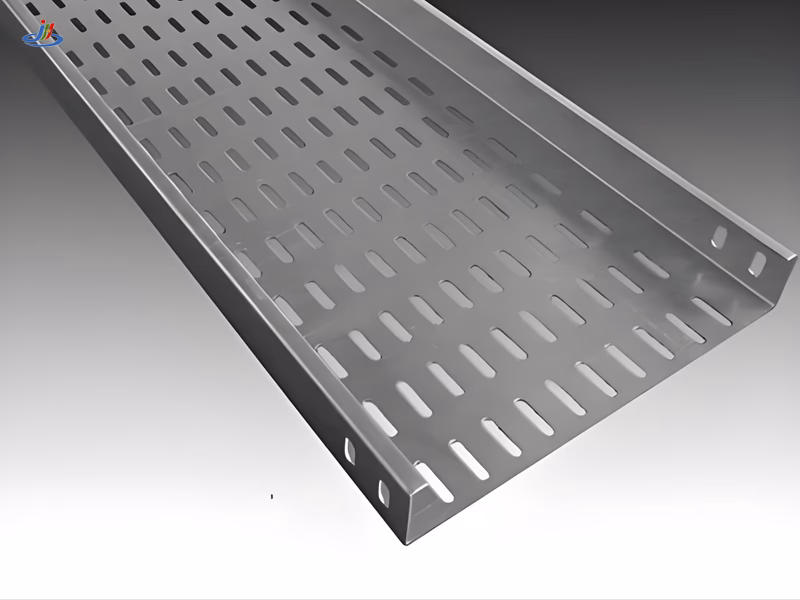

• Bandejas Tipo Perforada (Ventilada): Con un fondo sólido con perforaciones regulares, estas bandejas proporcionan un equilibrio entre soporte continuo y ventilación. Son adecuadas para una variedad de cables y entornos, ofreciendo protección contra caídas de objetos pequeños y una estética más cuidada. Son comunes en edificios comerciales, centros de datos y plantas de fabricación.
• Bandejas de Fondo Sólido (No Ventilada): Sin perforaciones, estas bandejas ofrecen la máxima protección física para los cables contra el polvo, la humedad y los daños mecánicos. También proporcionan una barrera efectiva contra la interferencia electromagnética (EMI) y la interferencia de radiofrecuencia (RFI). Su uso es preferente en entornos sensibles o donde se requiere una contención total del cableado.

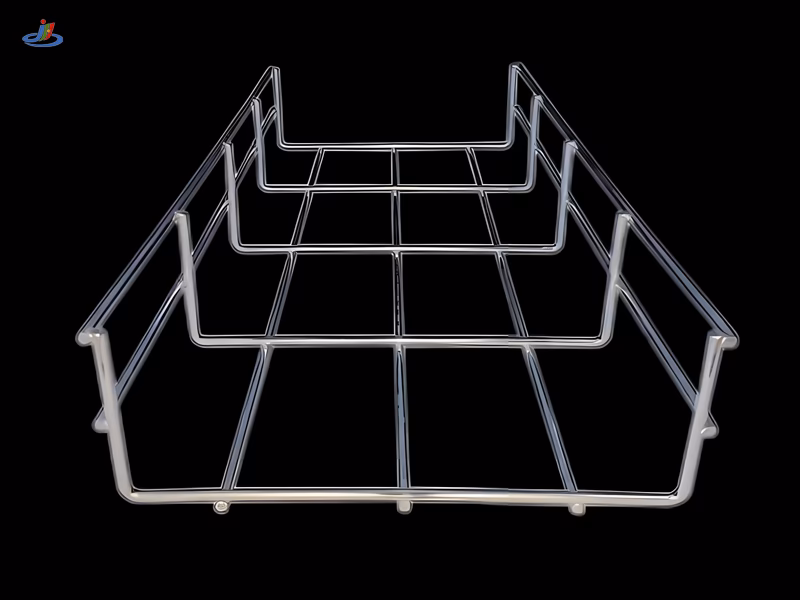

• Bandejas Tipo Malla (Rejilla): Fabricadas con alambres de acero soldados, estas bandejas son ligeras, flexibles y fáciles de instalar. Su diseño de malla abierta permite una excelente ventilación y una visibilidad completa de los cables, facilitando la identificación y el mantenimiento. Son muy populares en oficinas, centros de datos y aplicaciones de telecomunicaciones debido a su versatilidad y facilidad de modificación.
• Bandejas Tipo Canal: Son bandejas de una sola pieza, con un fondo sólido y lados elevados, ideales para el soporte de un número limitado de cables, especialmente cables de instrumentación o de baja tensión. Se utilizan a menudo en aplicaciones donde el espacio es limitado o para rutas de cableado secundarias.

Tabla Comparativa de Tipos de Bandejas Portacables

Materiales de Fabricación: Durabilidad y Resistencia

La durabilidad y el rendimiento de una bandeja portacables dependen en gran medida del material con el que está fabricada. La selección del material adecuado es crucial para asegurar una larga vida útil y resistencia a las condiciones ambientales específicas del lugar de instalación:

• Acero Galvanizado: Es el material más común debido a su excelente relación costo-beneficio. Puede ser pre-galvanizado (galvanizado en caliente antes de la fabricación) o post-galvanizado por inmersión en caliente (galvanizado después de la fabricación, ofreciendo una capa de zinc más gruesa y mayor resistencia a la corrosión). Es adecuado para la mayoría de los entornos interiores y algunos exteriores moderados.
• Acero Inoxidable: Ofrece una resistencia superior a la corrosión, lo que lo hace ideal para entornos húmedos, corrosivos, químicos o sanitarios, como plantas de procesamiento de alimentos, laboratorios y zonas costeras. Los grados más comunes son 304 y 316, siendo este último más resistente a la corrosión por cloruros.
• Aluminio: Es ligero, no magnético y ofrece buena resistencia a la corrosión. Es una excelente opción cuando el peso es una preocupación, como en techos o estructuras con limitaciones de carga. También es resistente a la corrosión en muchos ambientes industriales.
• Fibra de Vidrio Reforzada con Plástico (FRP): Este material no metálico es altamente resistente a la corrosión, no conductivo (lo que elimina la necesidad de puesta a tierra en algunas aplicaciones) y resistente a los rayos UV. Es la opción preferida para entornos extremadamente corrosivos o donde la seguridad eléctrica es una prioridad, como en plantas químicas o de tratamiento de aguas.

Tabla Comparativa de Materiales de Bandejas Portacables

Innovación y Cumplimiento Normativo en Perú: El Rol de la Maquinaria CNC

El mercado peruano ha madurado significativamente en la producción de bandejas portacables de alta calidad. Empresas como Bandejas Portacables del Perú S.A.C. - METAL PERÚ han liderado la adopción de tecnologías avanzadas, invirtiendo en maquinaria de control numérico computarizado (CNC) de última generación. Esta inversión en tecnología de punta no es un lujo, sino una necesidad para satisfacer las demandas de un mercado cada vez más exigente y para asegurar el cumplimiento riguroso de las normativas internacionales.

La maquinaria CNC permite una precisión inigualable en el corte, doblado y perforado de los materiales, lo que se traduce en productos con acabados impecables y dimensiones exactas. Esta precisión es fundamental para la correcta unión de las secciones de bandejas, garantizando la integridad estructural del sistema una vez instalado. Además, el uso de CNC optimiza los procesos de fabricación, reduce los tiempos de producción y minimiza el desperdicio de material, lo que contribuye a una mayor eficiencia y sostenibilidad. La capacidad de producir componentes con tolerancias mínimas asegura que las bandejas no solo cumplan, sino que superen, las expectativas de rendimiento y seguridad.

Estándares Internacionales: NEMA VE-01 y NFPA 70

Para garantizar la seguridad, fiabilidad y rendimiento de las bandejas portacables, es imperativo que su diseño y fabricación cumplan con estándares reconocidos internacionalmente. Dos de las normativas más relevantes en este campo son la NEMA VE-01 y el NFPA 70 (Código Eléctrico Nacional), específicamente el Artículo 392.

• NEMA VE-01 (National Electrical Manufacturers Association VE-01): Esta norma establece los requisitos de diseño, fabricación y prueba para bandejas portacables de metal. Cubre aspectos críticos como la capacidad de carga, la resistencia a la corrosión, la integridad de las uniones, las especificaciones de los largueros y peldaños, y los métodos de prueba para asegurar que las bandejas puedan soportar las cargas de cables previstas de manera segura durante toda su vida útil. El cumplimiento de NEMA VE-01 asegura que las bandejas son estructuralmente sólidas y capaces de funcionar en las condiciones para las que fueron diseñadas.
• NFPA 70 (National Fire Protection Association) - Código Eléctrico Nacional (NEC), Artículo 392: Este artículo se centra en la instalación y uso de bandejas portacables. Proporciona directrices detalladas sobre cómo deben instalarse las bandejas, los tipos de cables que pueden alojar, los requisitos de puesta a tierra y unión, la separación de cables de diferentes voltajes, y las limitaciones de llenado para evitar el sobrecalentamiento. El cumplimiento de NFPA 70 es crucial para prevenir riesgos eléctricos, como cortocircuitos e incendios, y para garantizar la integridad del sistema eléctrico en su conjunto.

Para empresas peruanas como METAL PERÚ, adoptar y cumplir con estas normas no es solo una cuestión de calidad, sino de responsabilidad. Significa que los productos fabricados son seguros, confiables y aptos para ser utilizados en proyectos de infraestructura crítica, desde grandes minas hasta hospitales y centros de datos, donde la interrupción del servicio o un fallo eléctrico pueden tener consecuencias devastadoras.

Ventajas Clave de la Implementación de Bandejas Portacables

La adopción de sistemas de bandejas portacables ofrece múltiples beneficios que van más allá de la simple organización de cables:

• Organización y Gestión Simplificada: Permiten una distribución ordenada y una identificación clara de los cables, facilitando el mantenimiento, las reparaciones y las futuras expansiones.
• Protección Mejorada: Protegen los cables contra daños físicos, roedores, polvo y otros contaminantes ambientales, prolongando su vida útil y reduciendo la necesidad de reemplazos costosos.
• Seguridad Eléctrica Aumentada: Al mantener los cables organizados y protegidos, se minimiza el riesgo de sobrecalentamiento, cortocircuitos y otros peligros eléctricos, contribuyendo a un entorno de trabajo más seguro.
• Flexibilidad y Adaptabilidad: Las bandejas permiten añadir, quitar o reconfigurar cables con relativa facilidad, lo que las hace ideales para entornos que requieren cambios frecuentes en su infraestructura de cableado.
• Ventilación Óptima: Especialmente los tipos escalera y perforada, facilitan la disipación del calor generado por los cables, lo que es vital para mantener su rendimiento y evitar el deterioro del aislamiento.
• Reducción de Costos a Largo Plazo: Aunque la inversión inicial puede ser mayor que otras soluciones, los beneficios en términos de facilidad de instalación, mantenimiento reducido y mayor vida útil de los cables resultan en ahorros significativos a lo largo del tiempo.

Aplicaciones Comunes de Bandejas Portacables en Perú

Las bandejas portacables son esenciales en una amplia gama de sectores dentro de la economía peruana:

• Minería y Petróleo: En estos entornos exigentes, las bandejas de acero inoxidable o FRP son cruciales para soportar cables de potencia y control en condiciones corrosivas y de alta vibración.
• Plantas de Energía y Subestaciones: Para la distribución de energía de alta y baja tensión, donde la fiabilidad y la seguridad son críticas.
• Centros de Datos y Telecomunicaciones: Para la gestión de miles de cables de red y fibra óptica, donde la densidad de cableado y la necesidad de refrigeración son muy altas.
• Edificios Comerciales y Hospitales: Para la infraestructura eléctrica y de comunicaciones, garantizando un entorno seguro y funcional.
• Proyectos de Infraestructura Pública: En túneles, puentes y sistemas de transporte, donde se requiere una solución robusta y duradera para el cableado de iluminación, señalización y control.

Preguntas Frecuentes sobre Bandejas Portacables

¿Cuál es la diferencia principal entre una bandeja portacables y un tubo conduit?
La principal diferencia radica en la flexibilidad y la capacidad. Los tubos conduit son sistemas cerrados que encierran cables individuales o pequeños grupos, ofreciendo máxima protección pero limitada flexibilidad para cambios. Las bandejas portacables, en cambio, son estructuras abiertas o semiabiertas que soportan grandes volúmenes de cables, permitiendo una fácil adición o remoción y una mejor ventilación.

¿Por qué es importante elegir el material correcto para una bandeja portacables?
La elección del material es fundamental porque afecta la durabilidad, la resistencia a la corrosión, la capacidad de carga y la seguridad eléctrica del sistema. Un material inadecuado puede llevar a fallas prematuras, corrosión severa o incluso riesgos de seguridad, especialmente en entornos agresivos o con requisitos específicos como la no conductividad.

¿Cómo sé si una bandeja portacables cumple con las normas NEMA VE-01 y NFPA 70?
Las bandejas que cumplen con estas normas suelen tener certificaciones o sellos de calidad del fabricante que lo indican. Es importante solicitar la documentación técnica y los certificados de conformidad al proveedor. Un fabricante reputado, como los que utilizan maquinaria CNC y procesos controlados, garantizará el cumplimiento de estos estándares.

¿Se pueden utilizar bandejas portacables al aire libre?
Sí, pero se debe seleccionar el material y el acabado adecuados. Para exteriores, se recomiendan bandejas de acero galvanizado por inmersión en caliente, acero inoxidable o fibra de vidrio (FRP), ya que ofrecen mayor resistencia a la intemperie, la humedad y la corrosión. Además, la instalación debe considerar la protección contra la luz solar directa y la acumulación de agua.

¿Qué es la carga segura de trabajo de una bandeja portacables?
La carga segura de trabajo se refiere al peso máximo de cables que una bandeja portacables puede soportar de manera segura sin deformarse ni comprometer su integridad estructural. Este valor se determina mediante pruebas rigurosas, siguiendo estándares como NEMA VE-01, y es un factor crítico para el diseño y la instalación de cualquier sistema de cableado.

Conclusión

Las bandejas portacables son elementos esenciales que garantizan la seguridad, la organización y la eficiencia de los sistemas eléctricos y de comunicaciones en cualquier tipo de infraestructura. En Perú, la evolución de la industria, impulsada por empresas innovadoras como Bandejas Portacables del Perú S.A.C. - METAL PERÚ, ha llevado a la fabricación de productos que no solo cumplen, sino que superan, los más altos estándares internacionales, como NEMA VE-01 y NFPA 70. La inversión en tecnología de punta, como la maquinaria CNC, es un testimonio del compromiso del sector con la calidad y la seguridad. Elegir las bandejas portacables adecuadas y asegurar su correcta instalación es una inversión en la durabilidad y la confiabilidad de cualquier proyecto, cimentando las bases de una infraestructura robusta y preparada para el futuro.
