Bridas de Acero Inoxidable: Guía Completa de Especificaciones

En el vasto universo de la ingeniería y la industria, las conexiones seguras y duraderas son la piedra angular de cualquier sistema eficiente. Dentro de este contexto, las bridas de acero inoxidable emergen como componentes insustituibles, garantizando la integridad de tuberías y equipos en las condiciones más exigentes. Su excepcional resistencia a la corrosión, durabilidad y versatilidad las convierten en la elección preferida para una multitud de aplicaciones, desde la industria alimentaria y farmacéutica hasta la petroquímica y marina.

Este artículo tiene como objetivo desglosar las especificaciones clave de las bridas de acero inoxidable, centrándose en los grados T-304/L y T-316/L, y su conformidad con la rigurosa norma ASTM A-182. Proporcionaremos una guía exhaustiva que cubre los diferentes tipos de bridas disponibles, sus características distintivas y las tablas dimensionales detalladas para las clases de presión de 150 LB y 300 LB. Comprender estas especificaciones es fundamental para seleccionar la brida adecuada que asegure el rendimiento y la seguridad óptimos en cualquier sistema de tuberías.

¿Por qué Elegir Bridas de Acero Inoxidable?

La elección del acero inoxidable para bridas no es casualidad; responde a una serie de ventajas inherentes a este material que lo distinguen de otras aleaciones. La principal de ellas es su sobresaliente resistencia a la corrosión. A diferencia de los aceros al carbono, el acero inoxidable forma una capa pasiva de óxido de cromo que lo protege contra la oxidación y la degradación química, incluso en ambientes agresivos. Esta propiedad es crucial para mantener la integridad estructural y evitar fugas que podrían resultar en pérdidas significativas o riesgos para la seguridad.

Además de la resistencia a la corrosión, las bridas de acero inoxidable ofrecen:

• Durabilidad y Larga Vida Útil: Su robustez les permite soportar condiciones operativas severas, incluyendo fluctuaciones de temperatura y presión, lo que se traduce en una vida útil prolongada y menores costos de mantenimiento.
• Higiene: Su superficie no porosa es fácil de limpiar y resistente a la acumulación de bacterias, haciéndolas ideales para industrias donde la pureza es crítica, como la alimentaria, farmacéutica y biotecnológica.
• Resistencia a Altas Temperaturas: Mantienen sus propiedades mecánicas a temperaturas elevadas, lo que las hace adecuadas para procesos industriales que operan bajo calor constante.
• Estética: Su acabado brillante y limpio es valorado en aplicaciones donde la apariencia es importante.
• Reciclabilidad: El acero inoxidable es 100% reciclable, lo que contribuye a la sostenibilidad ambiental de los proyectos.

Estándar ASTM A-182: La Base de la Calidad

La norma ASTM A-182 es un pilar fundamental en la fabricación de bridas de acero inoxidable. Esta especificación cubre las bridas de tuberías, accesorios forjados, válvulas y piezas forjadas o laminadas de aleación y acero inoxidable, destinadas a servicio a alta temperatura. Es una garantía de que los componentes han sido fabricados siguiendo estrictos criterios de calidad en cuanto a composición química, propiedades mecánicas, tratamientos térmicos y requisitos de prueba. Al especificar bridas bajo esta norma, se asegura la compatibilidad, la confiabilidad y el rendimiento esperado en aplicaciones críticas.

La adhesión a ASTM A-182 no solo garantiza la calidad del material, sino también la uniformidad en las dimensiones y la capacidad de resistencia a la presión, lo cual es vital para la interoperabilidad de los sistemas de tuberías y para evitar fallos catastróficos. Es un sello de confianza que valida la idoneidad de la brida para su uso previsto.

Tipos de Acero Inoxidable: T-304/L y T-316/L

Dentro del vasto mundo del acero inoxidable, los grados T-304/L y T-316/L son los más comúnmente utilizados para la fabricación de bridas debido a su equilibrio entre propiedades y costo.

Acero Inoxidable T-304/L

El acero inoxidable 304 es el tipo de acero inoxidable más versátil y ampliamente utilizado. Es un acero inoxidable austenítico con una excelente soldabilidad y formabilidad. Su composición principal incluye cromo (aproximadamente 18%) y níquel (aproximadamente 8%). Es ideal para aplicaciones generales donde se requiere una buena resistencia a la corrosión, como en la industria alimentaria, equipos de cocina, y arquitectura.

La designación 'L' (como en 304L) indica un contenido de carbono extra bajo. Esta característica es crucial para mejorar la soldabilidad, ya que reduce la precipitación de carburos durante el proceso de soldadura. La precipitación de carburos puede llevar a la corrosión intergranular, debilitando el material en la zona afectada por el calor. Por lo tanto, 304L es la opción preferida para bridas que serán soldadas en su lugar.

Acero Inoxidable T-316/L

El acero inoxidable 316 es la segunda aleación de acero inoxidable más común. Al igual que el 304, es un acero austenítico, pero su característica distintiva es la adición de molibdeno (generalmente entre 2% y 3%). Esta adición confiere al 316 una resistencia superior a la corrosión, especialmente contra la corrosión por picaduras y por rendijas, que es común en ambientes que contienen cloruros, como el agua de mar, soluciones salinas y ciertos químicos industriales.

Al igual que con el 304L, el 316L es la versión con bajo contenido de carbono del 316. Esto mejora significativamente su soldabilidad y reduce el riesgo de corrosión intergranular después de la soldadura, haciéndolo indispensable para aplicaciones marinas, plantas químicas, equipos farmacéuticos y otros entornos altamente corrosivos.

Comparativa T-304/L vs. T-316/L

Conozca los Tipos de Bridas de Acero Inoxidable

Las bridas se fabrican en diversos diseños para adaptarse a diferentes métodos de conexión y requisitos de aplicación. Cada tipo tiene sus propias ventajas y usos específicos:

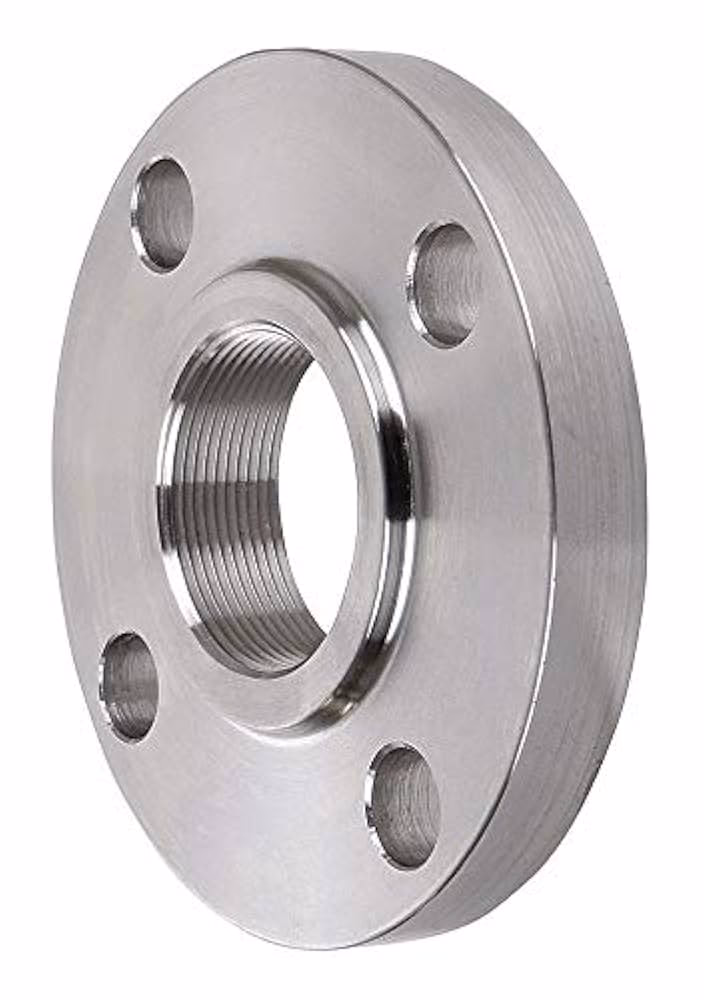

Bridas Roscadas (Threaded Flanges)

Estas bridas cuentan con una rosca interna que se atornilla directamente a la tubería con rosca externa. Su principal ventaja es que no requieren soldadura, lo que facilita la instalación y el desmontaje. Son adecuadas para sistemas de baja presión y temperatura, y para aplicaciones donde la soldadura es peligrosa o inviable. Sin embargo, no se recomiendan para sistemas con altas vibraciones o cambios bruscos de temperatura, ya que las uniones roscadas pueden ser susceptibles a fugas.

Bridas con Cuello para Soldar (Welding Neck Flanges)

Las bridas Welding Neck tienen un cuello largo y cónico que se suelda a la tubería. Este diseño proporciona una excelente distribución del estrés a lo largo de la conexión, reduciendo la turbulencia y la erosión. Son la opción preferida para aplicaciones de alta presión, temperaturas extremas y entornos altamente volátiles o peligrosos, ya que ofrecen la máxima integridad de la unión. La soldadura a tope asegura una conexión fuerte y sin fugas.

Bridas Deslizables (Slip-On Flanges)

Las bridas Slip-On se deslizan sobre el extremo de la tubería antes de ser soldadas tanto en el exterior como en el interior. Son fáciles de alinear, lo que reduce el tiempo de instalación y el costo. Son una alternativa más económica a las bridas Welding Neck para aplicaciones de presión y temperatura moderadas. Aunque ofrecen una buena resistencia, no son tan robustas como las Welding Neck en condiciones de estrés extremo o fatiga.

Bridas de Traslape (Lap Joint Flanges)

Estas bridas se utilizan con un 'stub end' (extremo de talón), que es un tramo corto de tubería con un extremo rebordeado. La brida Lap Joint se desliza sobre el stub end, permitiendo que la brida gire libremente. Esta característica facilita la alineación de los agujeros de los pernos, lo que es ventajoso en sistemas donde se requiere un desmontaje frecuente para limpieza o inspección. Son comunes en sistemas de baja presión y en aplicaciones con medios corrosivos, ya que el stub end (a menudo de un material más caro y resistente a la corrosión) es la única parte que entra en contacto con el fluido.

Bridas Ciega (Blind Flanges)

Una brida Ciega es un disco sólido sin orificio central, utilizado para cerrar el extremo de una tubería, válvula o abertura de recipiente a presión. Se utilizan para aislar una sección de tubería, para pruebas de presión o para futuras extensiones del sistema. Proporcionan un sellado completo y hermético, siendo esenciales para la seguridad y el mantenimiento en diversas industrias.

Bridas para Soldar con Caja (Socket Weld Flanges)

Las bridas Socket Weld son similares a las Slip-On, pero la tubería se inserta en una "caja" o cavidad en el interior de la brida y luego se suelda con un cordón de soldadura en el exterior. Este diseño crea un orificio liso y sin obstrucciones para el flujo del fluido, lo que reduce la turbulencia y la acumulación de sólidos. Son ideales para sistemas de tuberías de diámetro pequeño y alta presión, donde la integridad de la soldadura es crítica y el espacio es limitado. Ofrecen una buena resistencia a la fatiga.

Especificaciones Detalladas de Bridas de 150 LB (Nominal)

La clasificación de presión de 150 LB (libra) es una de las más comunes en la industria, indicando que estas bridas están diseñadas para soportar presiones y temperaturas moderadas. Es fundamental entender que 'LB' no se refiere a una presión específica en PSI (libras por pulgada cuadrada), sino a una clase de presión que, junto con la temperatura, determina la presión máxima de trabajo permitida. A continuación, se detallan las dimensiones típicas para bridas de 150 LB bajo la norma ASTM A-182, agrupadas por tamaño nominal de tubería. Es importante recordar que estas son dimensiones estándar y pueden existir ligeras variaciones entre fabricantes.

Especificaciones Detalladas de Bridas de 300 LB (Nominal)

Las bridas de 300 LB están diseñadas para soportar presiones más elevadas que las de 150 LB, lo que las hace adecuadas para sistemas que operan bajo condiciones de mayor estrés. Esta clasificación superior implica un diseño más robusto, con mayores espesores y, a menudo, un número o tamaño de pernos diferente para garantizar la integridad de la conexión bajo presiones más elevadas. La selección de bridas de 300 LB es crucial para aplicaciones donde la seguridad y la resistencia a la presión son primordiales.

Consideraciones Clave al Seleccionar Bridas

La correcta selección de una brida de acero inoxidable va más allá de solo conocer sus dimensiones. Es un proceso que requiere considerar múltiples factores para asegurar la eficiencia, la seguridad y la longevidad del sistema.

• Clasificación de Presión y Temperatura: La presión de diseño del sistema y la temperatura de operación son los factores más críticos. Las tablas de presión-temperatura para cada clase de brida (ej. 150 LB, 300 LB) son fundamentales para determinar la brida adecuada.
• Tipo de Fluido: El tipo de medio que fluirá por la tubería (agua, químicos, gases, etc.) influirá en la elección del grado de acero inoxidable (304/L o 316/L) debido a sus diferentes resistencias a la corrosión.
• Tipo de Conexión: La decisión entre Welding Neck, Slip-On, Roscada, Lap Joint, Blind o Socket Weld dependerá de los requisitos de soldabilidad, facilidad de instalación, espacio disponible y necesidad de desmontaje.
• Condiciones Ambientales: El entorno externo (humedad, exposición a sales, químicos) también puede influir en la elección del grado de acero inoxidable para prevenir la corrosión externa.
• Normativas y Códigos: Asegurarse de que las bridas cumplen con las normas industriales y códigos de seguridad relevantes (como ASTM, ASME, ANSI) es imperativo para la conformidad y la seguridad.
• Costo: Aunque no debe ser el único factor, el costo es una consideración práctica. Equilibrar las necesidades técnicas con el presupuesto disponible es clave, pero nunca a expensas de la seguridad o el rendimiento.

Preguntas Frecuentes (FAQ)

A continuación, respondemos algunas de las preguntas más comunes sobre las bridas de acero inoxidable:

¿Qué es una brida de acero inoxidable y para qué sirve?

Una brida es un componente que se utiliza para conectar tuberías, válvulas, bombas y otros equipos para formar un sistema de tuberías. Las bridas de acero inoxidable, en particular, se eligen por su resistencia superior a la corrosión y altas temperaturas, asegurando conexiones robustas y herméticas en ambientes exigentes donde otros materiales fallarían rápidamente.

¿Cuál es la diferencia principal entre el acero inoxidable T-304/L y T-316/L para bridas?

La diferencia clave radica en la composición química y la resistencia a la corrosión. El T-316/L contiene molibdeno, lo que le confiere una resistencia superior a la corrosión por picaduras y por rendijas, especialmente en entornos con cloruros (como agua de mar). El T-304/L es más económico y adecuado para aplicaciones de corrosión general. La 'L' en ambos indica bajo contenido de carbono, mejorando la soldabilidad y previniendo la corrosión intergranular.

¿Qué significa la designación 'LB' en las bridas (por ejemplo, 150 LB o 300 LB)?

'LB' (libra) en las bridas se refiere a una clase de presión o calificación de presión. No es una medida de presión específica en PSI, sino un sistema de clasificación que indica la capacidad de la brida para soportar una determinada presión a una temperatura específica. Una brida de 300 LB puede soportar mayor presión y/o temperatura que una de 150 LB.

¿Por qué es importante la norma ASTM A-182 en las bridas de acero inoxidable?

La norma ASTM A-182 es fundamental porque establece los requisitos de materiales, fabricación, tratamiento térmico y pruebas para bridas forjadas y laminadas de aleación y acero inoxidable destinadas a servicio a alta temperatura. Cumplir con esta norma garantiza que las bridas tienen la composición química y las propiedades mecánicas adecuadas para operar de manera segura y eficiente en las condiciones para las que fueron diseñadas.

¿Se pueden soldar todas las bridas de acero inoxidable?

No todas las bridas de acero inoxidable se sueldan de la misma manera, y algunas no se sueldan en absoluto (como las roscadas o Lap Joint, donde solo el stub end se suelda). Las bridas Welding Neck, Slip-On y Socket Weld están diseñadas para ser soldadas. Es crucial utilizar las versiones 'L' (bajo carbono) de los grados 304 y 316 si la brida va a ser soldada, ya que minimizan el riesgo de corrosión intergranular en la zona afectada por el calor de la soldadura.

Comprender las especificaciones de las bridas de acero inoxidable es esencial para asegurar la integridad y la eficiencia de cualquier sistema de tuberías. Desde la elección del grado de acero inoxidable adecuado (T-304/L o T-316/L) hasta la selección del tipo de brida y la clase de presión (150 LB, 300 LB), cada decisión impacta directamente en el rendimiento y la seguridad del conjunto. La adhesión a normas como la ASTM A-182 es un testimonio de calidad y confiabilidad, proporcionando la tranquilidad de que los componentes están diseñados para cumplir con las demandas más rigurosas de la industria. Al invertir en bridas de acero inoxidable con altas especificaciones, se invierte en la durabilidad, la resistencia a la corrosión y la longevidad de sus instalaciones.
