Varilla TIG: Guía Definitiva para la Elección Correcta

La soldadura TIG (Tungsten Inert Gas), también conocida como GTAW (Gas Tungsten Arc Welding), es un proceso de soldadura por arco que utiliza un electrodo de tungsteno no consumible para producir la soldadura. Es reconocida por su precisión, la calidad de sus acabados y la capacidad de producir soldaduras extremadamente limpias y resistentes. Sin embargo, para alcanzar estos resultados óptimos, un componente es tan fundamental como la habilidad del soldador: la varilla de aporte. La elección correcta de esta varilla no solo influye en la resistencia y la durabilidad de la unión, sino también en su apariencia y en las propiedades metalúrgicas del cordón. Una varilla inadecuada puede llevar a problemas como fisuras, porosidad, baja resistencia a la corrosión o incluso la falla completa de la soldadura. Por ello, comprender los principios detrás de la selección de la varilla de aporte es crucial para cualquier soldador que busque la excelencia en sus proyectos TIG.

El proceso TIG permite un control excepcional sobre el arco y el baño de fusión. A diferencia de otros métodos, el material de aporte se añade externamente al baño de fusión, lo que brinda una flexibilidad única para ajustar la composición química de la soldadura. Esta particularidad resalta aún más la importancia de la varilla de aporte, ya que es el elemento que definirá las características finales del material depositado. Para tomar la decisión acertada, es imperativo considerar una serie de factores interrelacionados que van desde la composición del metal base hasta el entorno de servicio de la pieza soldada.

Factores Clave en la Selección de la Varilla de Aporte TIG

Elegir la varilla de aporte correcta para soldadura TIG es un proceso que requiere una evaluación cuidadosa de múltiples variables. Ignorar cualquiera de ellas puede comprometer seriamente la integridad y el rendimiento de la soldadura. A continuación, exploramos los factores más importantes a considerar:

1. Composición del Metal Base

Este es, sin duda, el factor más crítico. La varilla de aporte debe ser compatible químicamente con el metal o los metales base que se van a unir. Idealmente, la composición de la varilla debería ser idéntica o muy similar a la del metal base para asegurar que las propiedades metalúrgicas del cordón de soldadura sean consistentes con el material circundante. En muchos casos, se busca que la varilla de aporte sobrepase ligeramente las propiedades del metal base para compensar la dilución y asegurar una soldadura más robusta.

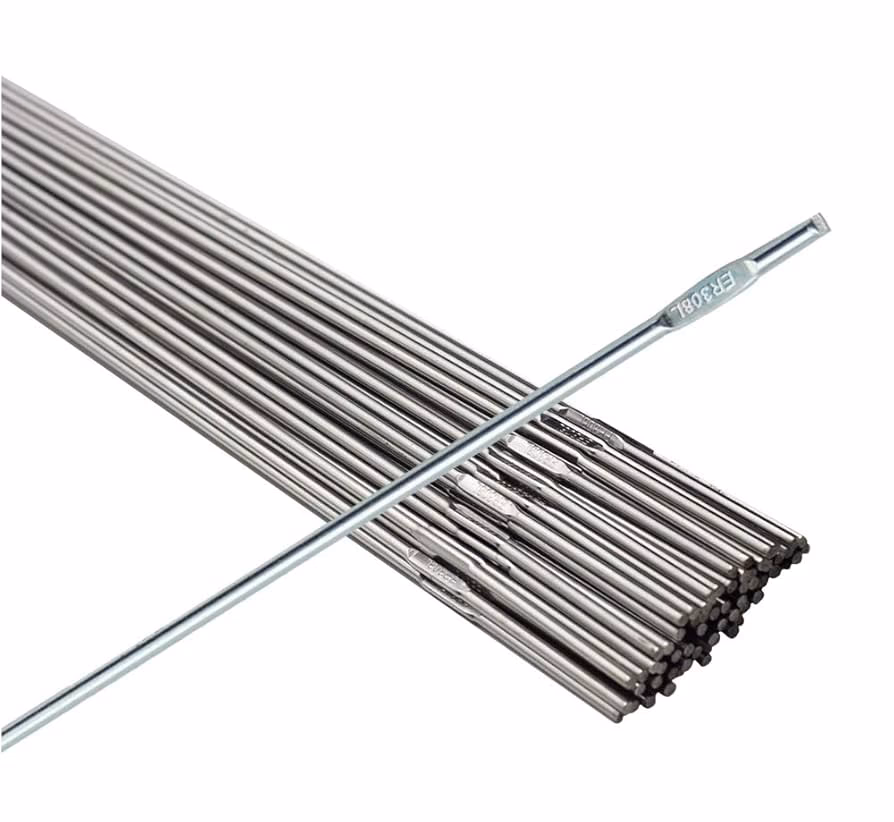

• Aceros Inoxidables: La elección varía según el tipo de inoxidable (austenítico, ferrítico, martensítico, dúplex). Por ejemplo, para el 304 o 304L, se suele usar ER308L. Para el 316 o 316L, el ER316L es el estándar. Si se unen metales disímiles como acero inoxidable a acero al carbono, a menudo se recurre a varillas con alto contenido de níquel, como el ER309, que ayuda a mitigar la dilución y la formación de martensita frágil. Es crucial considerar la resistencia a la corrosión y la resistencia a la fisuración en caliente.
• Aluminio: Las varillas de aluminio se clasifican por su serie (1xxx, 2xxx, 3xxx, etc.). Las más comunes son las series 4xxx (como el 4043, que contiene silicio para una excelente fluidez y resistencia a la fisuración) y 5xxx (como el 5356, que contiene magnesio para mayor resistencia y ductilidad, pero puede oscurecerse con el anodizado). La elección depende de la aleación específica de aluminio y las propiedades deseadas post-soldadura.
• Aceros al Carbono y Baja Aleación: Para aceros al carbono, las varillas ER70S-2 y ER70S-6 son muy populares. El ER70S-2 contiene desoxidantes adicionales que lo hacen ideal para soldar sobre superficies con óxido o suciedad ligera, mientras que el ER70S-6 es un buen propósito general con manganeso y silicio para mejorar la desoxidación y la resistencia. La selección dependerá de las propiedades mecánicas requeridas y la limpieza del metal base.
• Aleaciones de Níquel: Para aleaciones de níquel (como Inconel, Monel, Hastelloy), las varillas deben coincidir con la aleación específica. Estas varillas están diseñadas para mantener la resistencia a altas temperaturas y la resistencia a la corrosión en ambientes agresivos. Ejemplos incluyen ERNiCrMo-3 (para Hastelloy C-276) o ERNiCu-7 (para Monel).
• Titanio: El titanio y sus aleaciones requieren varillas de aporte de titanio puro (ERTi-1, ERTi-2) o de aleaciones de titanio específicas (ERTi-5 para Ti-6Al-4V). La soldadura de titanio es extremadamente sensible a la contaminación atmosférica, por lo que la pureza de la varilla y la protección con gas inerte son fundamentales.

2. Propiedades Mecánicas Requeridas

La varilla de aporte debe asegurar que el cordón de soldadura posea las propiedades mecánicas adecuadas para la aplicación, incluyendo resistencia a la tracción, límite elástico, elongación, tenacidad e impacto. En muchos casos, se busca que la soldadura sea al menos tan fuerte como el metal base. Si la aplicación requiere alta ductilidad o resistencia a la fatiga, la varilla debe ser seleccionada con estas propiedades en mente.

3. Resistencia a la Corrosión

Si la pieza soldada estará expuesta a ambientes corrosivos, la varilla de aporte debe ofrecer una resistencia a la corrosión igual o superior a la del metal base. Esto es especialmente crítico en aplicaciones marinas, químicas o alimentarias. Una varilla con menor resistencia a la corrosión podría convertirse en el punto débil de la estructura, llevando a fallas prematuras.

4. Tratamiento Térmico Post-Soldadura

Algunas aleaciones requieren tratamientos térmicos después de la soldadura para aliviar tensiones, mejorar la microestructura o restaurar propiedades mecánicas. La varilla de aporte debe ser capaz de soportar estos tratamientos sin degradarse ni desarrollar defectos.

5. Dilución del Metal Base

Durante la soldadura, parte del metal base se mezcla con el metal de aporte, un fenómeno conocido como dilución. La composición final del cordón es una mezcla de ambos. La varilla de aporte debe ser elegida de manera que, incluso con la dilución, la composición final del cordón cumpla con los requisitos de la aplicación. En la unión de metales disímiles, la dilución es un factor crítico y a menudo requiere varillas de aporte que actúen como un "puente" metalúrgico entre los dos materiales.

6. Posición de Soldadura y Facilidad de Uso

Aunque menos crítico en TIG que en otros procesos, algunas varillas pueden fluir mejor o ser más fáciles de manipular en ciertas posiciones de soldadura. La experiencia del soldador también juega un papel; es preferible usar una varilla con la que se sienta cómodo y pueda controlar el charco de fusión eficientemente.

Tipos Comunes de Varillas de Aporte TIG y sus Aplicaciones

Para facilitar la selección, presentamos una tabla comparativa de las varillas de aporte TIG más comunes y sus aplicaciones típicas:

Consecuencias de Elegir una Varilla Incorrecta

La selección errónea de la varilla de aporte puede tener consecuencias graves y costosas. Algunos de los problemas más comunes incluyen:

• Fisuración: El metal de soldadura puede fisurarse durante o después del enfriamiento debido a tensiones residuales, segregación de elementos o la formación de fases frágiles.
• Porosidad: La presencia de gases atrapados en la soldadura, a menudo por desoxidantes insuficientes o contaminación.
• Baja Resistencia Mecánica: La soldadura no alcanza las propiedades mecánicas requeridas, lo que lleva a fallas bajo carga.
• Corrosión Acelerada: El cordón de soldadura se corroe más rápido que el metal base, comprometiendo la integridad de la estructura.
• Apariencia Deficiente: El color o la textura del cordón de soldadura no coinciden con el metal base, lo cual es crítico en aplicaciones estéticas.
• Dificultad de Procesamiento: Problemas con la fluidez del charco, el control del arco o la formación del cordón.

Consejos Adicionales para una Selección Acertada

Más allá de los factores técnicos, hay prácticas recomendadas que pueden simplificar el proceso de selección y mejorar sus resultados:

• Consulte las Especificaciones del Fabricante: Siempre revise las hojas de datos técnicos (TDS) de los metales base y las varillas de aporte. Contienen información detallada sobre la composición química, propiedades mecánicas y aplicaciones recomendadas.
• Realice Pruebas: Si tiene dudas o está trabajando con una combinación de materiales inusual, realice pruebas de soldadura en muestras pequeñas y evalúe los resultados (visual, pruebas mecánicas, etc.).
• Considere el Costo vs. Rendimiento: Aunque el costo es un factor, la calidad y el rendimiento de la varilla de aporte no deben comprometerse por un ahorro mínimo. Una varilla de alta calidad puede prevenir retrabajos costosos y fallas.
• Almacenamiento Adecuado: Las varillas de aporte deben almacenarse en un ambiente seco y limpio para evitar la contaminación, especialmente la oxidación o la absorción de humedad, que puede causar porosidad en la soldadura.
• Limpieza del Metal Base: Independientemente de la varilla, la limpieza del metal base es fundamental. La suciedad, el óxido, la pintura o el aceite pueden causar defectos en la soldadura.

Preguntas Frecuentes sobre Varillas de Aporte TIG

Para aclarar dudas comunes, abordamos algunas preguntas frecuentes:

¿Puedo usar una varilla de aporte diferente al metal base?

Sí, en ciertos casos, especialmente cuando se sueldan metales disímiles. Por ejemplo, al unir acero inoxidable 304 a acero al carbono, la varilla ER309L es una opción común debido a su capacidad para diluirse con ambos metales y minimizar la formación de fases frágiles. Sin embargo, esto requiere un conocimiento profundo de la metalurgia y las implicaciones de la dilución.

¿Qué significa la 'L' en varillas como ER308L o ER316L?

La 'L' significa 'Low Carbon' (Bajo Carbono). Estas varillas tienen un contenido de carbono muy bajo (generalmente 0.03% máximo) para minimizar la precipitación de carburos de cromo en el límite de grano durante el calentamiento de la soldadura. Esto previene la 'sensibilización', un fenómeno que reduce drásticamente la resistencia a la corrosión intergranular en aceros inoxidables austeníticos.

¿Cuál es la diferencia entre ER4043 y ER5356 para aluminio?

La principal diferencia radica en su composición y propiedades. ER4043 contiene silicio (aproximadamente 5%) y es excelente para la fluidez, lo que reduce la fisuración en caliente. Es ideal para aleaciones de la serie 1xxx, 3xxx y algunas 6xxx. Sin embargo, no es la mejor opción si la pieza será anodizada, ya que el silicio puede causar un acabado gris oscuro. ER5356 contiene magnesio (aproximadamente 5%) y ofrece mayor resistencia a la tracción y ductilidad. Es más adecuado para aleaciones de la serie 5xxx y es una mejor opción para aplicaciones marinas. Puede ser anodizado, pero el color final puede ser diferente al del metal base debido al magnesio.

¿Es ER70S-2 o ER70S-6 mejor para acero al carbono?

Ambas son excelentes para acero al carbono, pero tienen usos ligeramente diferentes. ER70S-2 es superior para soldar sobre metales base con algo de óxido, escamas o impurezas, gracias a sus desoxidantes adicionales. Es una opción popular para pases de raíz en tuberías y soldaduras críticas. ER70S-6 es un excelente todo terreno, con un mayor contenido de manganeso y silicio, lo que le da una excelente desoxidación y una humectabilidad superior del charco de soldadura. Es ideal para la fabricación general y donde la limpieza del metal base es buena.

¿Cómo debo almacenar las varillas de aporte TIG?

Las varillas de aporte deben almacenarse en un lugar seco, limpio y a temperatura ambiente para evitar la contaminación y la oxidación. Idealmente, deben mantenerse en sus envases originales sellados hasta su uso. Para varillas que son muy sensibles a la humedad, como algunas para aleaciones de níquel o titanio, se pueden usar hornos de mantenimiento o deshumidificadores.

En conclusión, elegir la varilla de aporte correcta para soldadura TIG requiere una cuidadosa consideración del entorno de soldadura, el metal base y el resultado de soldadura deseado. No es simplemente una cuestión de "lo que hay a mano", sino una decisión técnica que impactará directamente la calidad, la seguridad y la durabilidad de la unión final. Al comprender la composición del metal base, las propiedades mecánicas y la resistencia a la corrosión requeridas, y consultando las especificaciones adecuadas, los soldadores pueden asegurar que cada cordón TIG sea una obra de precisión y fiabilidad. Invertir tiempo en la selección correcta es invertir en la calidad y longevidad de su trabajo.
