Varillas de Aporte TIG: Maestría en Acero Inoxidable

La soldadura TIG (Tungsten Inert Gas) es ampliamente reconocida por su capacidad para producir soldaduras de una calidad excepcional, alta precisión y un acabado estético superior. Es una técnica preferida en industrias donde la integridad y la apariencia de la unión son críticas, como la aeroespacial, la médica, la alimentaria y la automotriz. Un elemento fundamental para lograr estos resultados sobresalientes es la elección adecuada de la varilla de aporte. Estas varillas, que son el material que se funde para formar la unión, deben ser seleccionadas con sumo cuidado para asegurar que la soldadura no solo sea fuerte y duradera, sino que también cumpla con los requisitos específicos del material base en términos de resistencia mecánica y resistencia a la corrosión.

A diferencia de otros procesos de soldadura, las varillas de aporte TIG se caracterizan por ser "desnudas", es decir, no poseen el revestimiento de fundente que se encuentra en los electrodos de soldadura por arco. Esto se debe a que en la soldadura TIG, el arco y el baño de fusión están protegidos por una atmósfera de gas inerte (como argón o helio), que previene la oxidación y la contaminación, eliminando la necesidad de un fundente externo. Esta particularidad simplifica el proceso y contribuye a la limpieza de la soldadura, pero pone un mayor énfasis en la pureza y composición de la varilla de aporte misma. La calidad del material de aporte debe ser siempre igual o superior a la del material base que se está soldando, garantizando así la homogeneidad y la integridad de la unión.

¿Qué son las Varillas de Aporte TIG y por qué son cruciales?

Las varillas de aporte TIG son barras de metal que se alimentan manualmente en el baño de fusión durante el proceso de soldadura TIG. Su función principal es rellenar la unión entre las piezas a soldar, aportando el material necesario para crear un cordón de soldadura robusto. Son esenciales para lograr la resistencia y las propiedades mecánicas deseadas en la unión. La pureza y la composición química de estas varillas son de vital importancia, ya que cualquier impureza o desequilibrio en los elementos de aleación podría comprometer la calidad de la soldadura, llevando a defectos como porosidad, grietas o una menor resistencia a la corrosión.

La selección de la varilla de aporte correcta no es solo una cuestión de compatibilidad de materiales; también influye en la apariencia final de la soldadura, su capacidad para resistir ambientes corrosivos y su comportamiento bajo esfuerzos mecánicos. Una varilla inadecuada puede resultar en una unión débil, frágil o susceptible a la degradación prematura. Por lo tanto, comprender los diferentes tipos y sus aplicaciones es fundamental para cualquier soldador TIG.

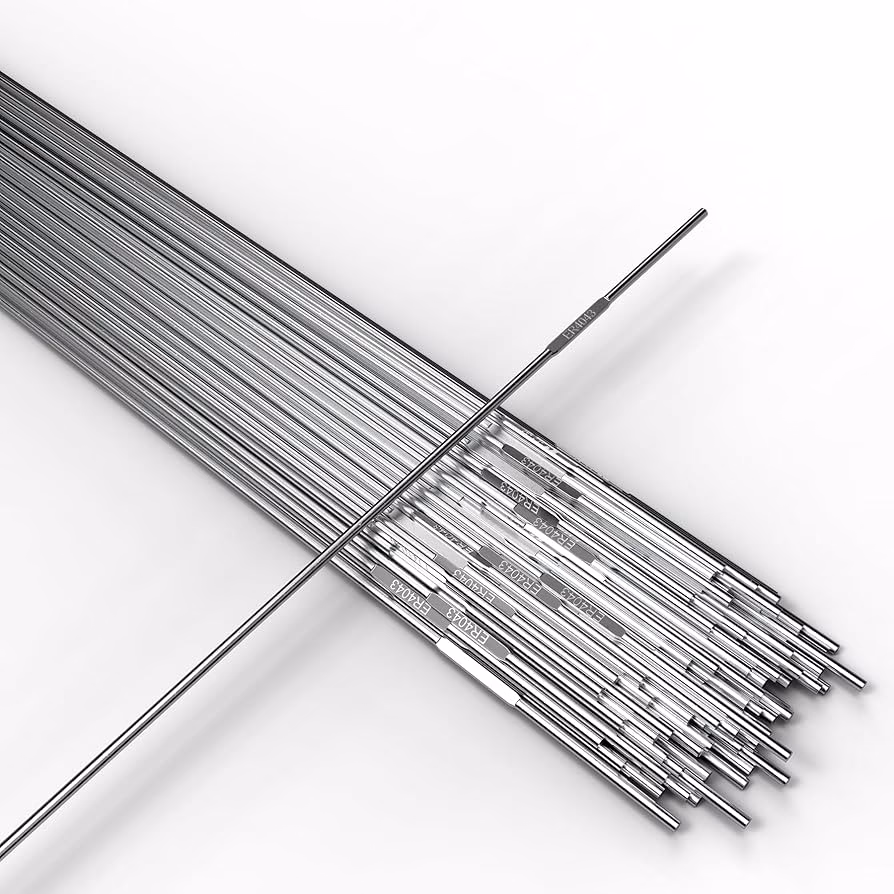

Tipos de Varillas de Aporte para Soldadura TIG

Las varillas de aporte TIG se fabrican en una amplia gama de materiales para adaptarse a los diversos metales que se soldarán. Aunque la información proporcionada menciona varios, nos centraremos en los más relevantes para la soldadura de acero inoxidable, pero también haremos una breve mención de otros para un contexto más amplio.

Varillas de Aporte para Acero Inoxidable

Estas son, sin duda, algunas de las varillas más utilizadas en la soldadura TIG, debido a la versatilidad y las propiedades únicas del acero inoxidable. Su selección es crítica para mantener la resistencia a la corrosión y las propiedades mecánicas del material base. Los tipos más comunes incluyen:

• TIG WELD 308L: Esta varilla es la elección estándar para soldar aceros inoxidables austeníticos de la serie 300, como el 304, 304L, 321 y 347. El sufijo "L" indica un bajo contenido de carbono (low carbon), lo cual es crucial para minimizar la precipitación de carburos en el límite de grano. La precipitación de carburos, también conocida como sensibilización, puede reducir drásticamente la resistencia a la corrosión intergranular, especialmente en ambientes corrosivos o después de un calentamiento prolongado en el rango de temperatura de 425°C a 815°C. La 308L proporciona excelentes propiedades mecánicas y una buena resistencia general a la corrosión. Es ideal para aplicaciones en la industria alimentaria, farmacéutica y en la fabricación de equipos químicos de uso general.
• TIG WELD 309L: Diseñada específicamente para la soldadura de aceros inoxidables disímiles, es decir, cuando se unen un acero inoxidable austenítico con un acero al carbono o un acero de baja aleación. Su mayor contenido de aleación (cromo y níquel) permite diluir el material base de forma efectiva, evitando la formación de martensita frágil en la zona afectada por el calor y manteniendo una buena ductilidad. También se utiliza para soldar aceros inoxidables 309 y para proporcionar una capa de revestimiento en aceros al carbono. Su resistencia a la fisuración en caliente es superior, lo que la hace versátil para uniones complejas o con restricciones.
• TIG WELD 316L: La varilla 316L es la preferida para soldar aceros inoxidables austeníticos de la serie 316 y 316L. La principal diferencia y ventaja de esta aleación es la adición de molibdeno. El molibdeno confiere una resistencia significativamente mejorada a la corrosión por picaduras y a la corrosión en hendiduras, especialmente en ambientes que contienen cloruros o ácidos sulfúricos y fosfóricos diluidos. Al igual que la 308L, el bajo contenido de carbono ("L") reduce el riesgo de sensibilización. Es indispensable en aplicaciones marinas, en la industria química, petroquímica y en la fabricación de equipos para procesamiento de papel y pulpa.

Otros Tipos de Varillas de Aporte TIG

Aunque nuestro enfoque principal es el acero inoxidable, es importante conocer la diversidad:

• Acero al Carbono: Como la TIG WELD ER 70S-3 y TIG WELD ER 70S-6. La información menciona la NIPPON T-65, que contiene aluminio, circonio y titanio como desoxidantes, además de silicio y manganeso. Estas varillas son para soldaduras de alta calidad en aceros al carbono y de baja aleación, ofreciendo una excelente resistencia y ductilidad.
• Aluminio: La TIG 4043 es un ejemplo común. Se destaca por su bajo rango de fusión (1065 a 1170°F) y una densidad de 0.097 lbs. por pulgada cúbica. Después de anodizado, adquiere un color gris y posee una fuerza de tensión típica de 29.000 libras por pulgada cuadrada. Es un metal de aporte de aluminio con magnesio, ideal para soldar aleaciones de aluminio.
• Níquel: Como la ALLOY 82, utilizada para soldar aleaciones de níquel, aceros disímiles y para aplicaciones criogénicas.
• Cobre: Incluye APSIL 0, LOW FUMING BRONZE RF, LOW FUMING BRONZE D. Empleadas para soldar cobre y sus aleaciones, así como para revestimientos.
• Plata: OXIWELD 600, OXIWELD 800. Usadas para soldaduras fuertes (brazing) en una variedad de metales.

Propiedades Clave de las Varillas de Aporte TIG

Independientemente del material, todas las varillas de aporte TIG deben cumplir con ciertas propiedades esenciales para garantizar una soldadura de calidad:

• Resistencia Mecánica y a la Corrosión: La unión soldada debe igualar o superar las propiedades del material base en términos de resistencia a la tracción, ductilidad y, crucialmente para el acero inoxidable, resistencia a la corrosión en el ambiente de servicio.
• Capacidad de Mojado (Wetting): La varilla debe tener la capacidad de mojar y extenderse adecuadamente sobre la superficie del material base cuando se funde, permitiendo una buena fusión y una distribución homogénea en la unión. Esto asegura una buena penetración y un cordón liso.
• Temperatura de Fusión: La varilla de aporte debe tener una temperatura de fusión compatible con la del material base, preferiblemente ligeramente inferior, para facilitar su adición al baño de fusión sin sobrecalentar el material base.
• Pureza y Limpieza: Es de suma importancia que la varilla de aporte esté libre de contaminación y humedad. La presencia de óxidos, suciedad o humedad puede introducir porosidad, inclusiones o fragilidad en la soldadura, comprometiendo su integridad. Se deben almacenar en lugares secos y limpios, preferiblemente en sus empaques originales o en contenedores sellados.
• Ausencia de Fundente: A diferencia de la soldadura oxiacetilénica, las varillas TIG no requieren fundente. La protección contra la oxidación la proporciona el gas inerte, lo que resulta en un cordón de soldadura más limpio y sin residuos de fundente.

Dimensiones Estándar de las Varillas de Aporte TIG

Las varillas de aporte TIG están estandarizadas en cuanto a sus diámetros y longitudes para facilitar su uso y asegurar la compatibilidad con diferentes aplicaciones. Los diámetros más comunes varían entre 1.1, 1.6, 2, 2.4, 3.2, 4 y 4.2 milímetros (mm). La elección del diámetro depende del espesor del material a soldar y de la corriente de soldadura. Para materiales más delgados, se utilizan diámetros más pequeños, mientras que para materiales más gruesos se requieren varillas de mayor diámetro para rellenar la unión de manera eficiente. La longitud estándar para la mayoría de las varillas de aporte TIG es de 900 milímetros (mm), lo que proporciona un buen equilibrio entre manejabilidad y cantidad de material.

Tabla Comparativa de Varillas de Aporte TIG Comunes (Enfoque en Inoxidable)

Para facilitar la selección, aquí una tabla comparativa de las varillas de aporte de acero inoxidable más comunes y algunas otras de referencia:

Consejos para el Uso y Almacenamiento de Varillas de Aporte TIG

• Limpieza es Fundamental: Antes de soldar, asegúrate de que tanto el material base como la varilla de aporte estén completamente limpios, libres de óxidos, aceites, grasas o cualquier contaminante. Utiliza un cepillo de acero inoxidable o un paño limpio con acetona o alcohol isopropílico.
• Almacenamiento Adecuado: Las varillas de aporte deben almacenarse en un lugar seco y limpio. Si el empaque original no es hermético, considera usar tubos sellados o cajas con desecantes para evitar la absorción de humedad, especialmente para varillas de acero inoxidable y aluminio.
• Manejo Cuidadoso: Evita tocar la parte de la varilla que entrará en el baño de fusión con las manos desnudas, ya que los aceites de la piel pueden contaminar la soldadura. Utiliza guantes limpios.
• Ángulo Correcto: Mantén un ángulo adecuado de la varilla de aporte con respecto al material base y al electrodo de tungsteno para asegurar una alimentación suave y una buena fusión.
• Evitar la Contaminación del Tungsteno: No permitas que la varilla de aporte toque el electrodo de tungsteno, ya que esto contaminaría el tungsteno y afectaría la calidad del arco y la soldadura.

Preguntas Frecuentes (FAQ) sobre Varillas de Aporte TIG

¿Cuál es la densidad de la varilla de aporte TIG para aluminio?

La varilla de aporte TIG para aluminio, como la TIG 4043, tiene un rango de fusión de 1065 a 1170°F y una densidad de 0.097 libras por pulgada cúbica. Su color después de anodizado es gris y posee una fuerza típica de tensión de 29.000 libras por pulgada cuadrada.

¿Qué metales se usan para soldar con varillas de aporte TIG?

Para la soldadura TIG, las varillas de aporte se fabrican de una amplia variedad de metales. Los más comunes son: acero inoxidable (como 308L, 309L, 316L), acero al carbono (ER 70S-3, ER 70S-6), aluminio (TIG 4043), níquel (ALLOY 82), cobre (APSIL 0, LOW FUMING BRONZE), y plata (OXIWELD 600, OXIWELD 800). La elección depende del material base que se desea soldar.

¿Las varillas de aporte TIG necesitan fundente?

No, las varillas de aporte para soldadura TIG no necesitan fundente. El proceso TIG utiliza un gas de protección (generalmente argón) que crea una atmósfera inerte alrededor del arco y el baño de fusión, protegiéndolos de la oxidación y la contaminación atmosférica. Esto elimina la necesidad de un fundente externo para limpiar la superficie o proteger la soldadura.

¿Por qué es importante el sufijo "L" en varillas como 308L o 316L?

El sufijo "L" significa "Low Carbon" (bajo carbono). Es crucial en las varillas de aporte de acero inoxidable porque un bajo contenido de carbono minimiza la precipitación de carburos de cromo en los límites de grano durante el ciclo térmico de la soldadura. Esta precipitación, conocida como sensibilización, reduce drásticamente la resistencia del acero inoxidable a la corrosión intergranular en ambientes agresivos. Al usar una varilla "L", se asegura que la zona de la soldadura mantenga su resistencia a la corrosión.

¿Cómo elijo el diámetro correcto de la varilla de aporte TIG?

La elección del diámetro de la varilla de aporte depende principalmente del espesor del material a soldar y de la corriente de soldadura. Para materiales delgados (menos de 1.5 mm), se utilizan diámetros pequeños (1.1 mm o 1.6 mm). Para materiales más gruesos, se requieren diámetros mayores (2.4 mm, 3.2 mm o 4 mm) para rellenar la unión de manera eficiente y evitar la necesidad de múltiples pasadas excesivas. Un diámetro adecuado permite un control óptimo del baño de fusión y una alimentación consistente del material.

¿Qué sucede si utilizo una varilla de aporte incorrecta?

Utilizar una varilla de aporte incorrecta puede tener varias consecuencias negativas: la soldadura podría tener una resistencia mecánica inferior a la del material base, ser más susceptible a la corrosión (especialmente en aceros inoxidables), presentar grietas, porosidad, o una apariencia deficiente. En el caso de aceros inoxidables, el uso de una varilla con alto contenido de carbono o una composición incompatible puede llevar a la sensibilización o a la formación de martensita frágil, comprometiendo la durabilidad y la funcionalidad de la unión.

En resumen, la selección meticulosa de la varilla de aporte TIG es tan crucial como la habilidad del soldador y la configuración del equipo. Para la soldadura de acero inoxidable, comprender las propiedades específicas de cada tipo de varilla, como la 308L, 309L y 316L, es esencial para garantizar uniones que no solo sean fuertes y estéticas, sino que también conserven la resistencia inherente a la corrosión del material base. Al adherirse a las mejores prácticas de selección, almacenamiento y uso, se pueden lograr soldaduras de la más alta calidad que cumplan con los estándares más exigentes de la industria.
