Acero en Durmientes Monoblock: Pilar de la Vía Férrea

En el fascinante mundo de la infraestructura ferroviaria, los durmientes de concreto monoblock son elementos fundamentales que garantizan la estabilidad y seguridad de las vías. Pero, ¿qué es lo que les confiere esa robustez y capacidad para soportar las cargas colosales de los trenes? La respuesta reside, en gran medida, en el alma de acero que habita en su interior. Este artículo desglosa la intrincada relación entre el concreto y el acero en los durmientes, explorando las especificaciones de resistencia cruciales que rigen su fabricación y desempeño, basándonos en documentos normativos esenciales como el PROY-NOM-001-ARTF-2019.

Los durmientes de concreto, también conocidos como traviesas, son el cimiento transversal sobre el cual se asientan los rieles, formando una estructura sólida que soporta y distribuye las inmensas cargas generadas por el tráfico ferroviario. Su diseño y los materiales empleados son críticos para la integridad estructural de la vía. El concreto, por sí solo, es excelente para resistir la compresión, pero es débil ante la tensión. Aquí es donde entra en juego el acero, proporcionando la resistencia necesaria contra las fuerzas de flexión y tracción, convirtiendo al durmiente en un componente de alto rendimiento y durabilidad.

El Alma de Acero: Tipos y Funciones en el Durmiente Monoblock

Dentro de cada durmiente monoblock, encontramos diferentes tipos de acero, cada uno con una función específica y vital para el conjunto. La normativa distingue principalmente entre el acero de presfuerzo y el acero de refuerzo convencional:

• Acero de Presfuerzo: Es el elemento más crítico en los durmientes de concreto pretensados y postensados. Se trata de alambres, torones o barras de alta resistencia que son tensados antes (pretensado) o después (postensado) de que el concreto fragüe. Su propósito es introducir una precompresión en el concreto, contrarrestando las tensiones que se generarán bajo las cargas de operación. Esto aumenta significativamente la capacidad del durmiente para resistir momentos de flexión y controla el agrietamiento.

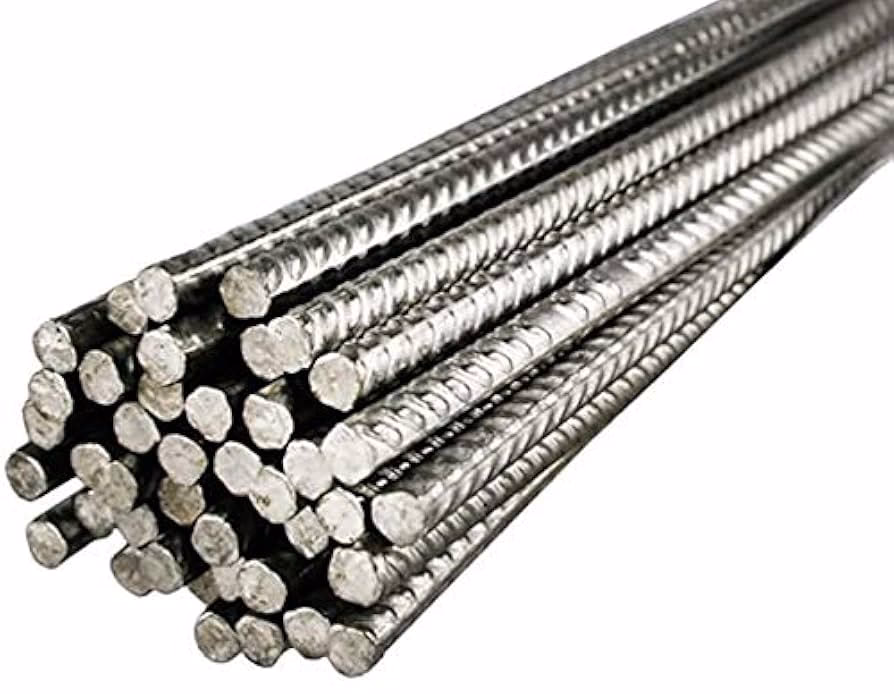

• Acero de Refuerzo: Excluyendo el acero de presfuerzo, este acero (generalmente en forma de varillas corrugadas o alambres lisos/deformados) se coloca dentro del durmiente para mejorar su resistencia estructural general, controlar la deflexión y limitar la formación de grietas. Actúa en conjunto con el acero de presfuerzo, o como elemento principal en durmientes de concreto reforzado no presforzado, aunque estos últimos son menos comunes en aplicaciones ferroviarias modernas de alta exigencia.

La combinación de estos aceros permite que el durmiente de concreto monolítico funcione como una unidad cohesiva, capaz de soportar las exigentes condiciones de operación de una vía férrea, incluyendo cargas dinámicas, vibraciones, y variaciones térmicas. La elección y calidad de cada tipo de acero son determinantes para la vida útil y seguridad del durmiente.

Estándares de Resistencia: Un Vistazo a la Normativa Mexicana

La resistencia del acero para varillas en durmientes monoblock no es una cuestión arbitraria, sino que está rigurosamente definida por normativas técnicas. El PROYECTO de Norma Oficial Mexicana PROY-NOM-001-ARTF-2019, es un documento clave que establece las especificaciones y métodos de prueba para estos componentes en el sistema ferroviario mexicano. Esta norma hace referencia a diversas especificaciones de la ASTM (American Society for Testing and Materials), que son estándares internacionales reconocidos por su rigor técnico.

Para el acero de presfuerzo, ya sea en forma de cables o torones, se exige el cumplimiento de normas como la ASTM A416/A416M-12 o la ASTM A886/A886M-17. Para los alambres de pretensado, se mencionan la ASTM A421/A421M-15 o la ASTM A881/A881M-16a. Estas normas garantizan propiedades mecánicas específicas, como la resistencia a la tensión y el límite elástico, fundamentales para el correcto funcionamiento del presfuerzo.

En cuanto a las varillas de refuerzo convencionales, se deben ajustar a especificaciones como la ASTM A615/A615M-16 (para barras de acero al carbono lisas y corrugadas), ASTM A616/A616M-96a o ASTM A617/A617M-96a. Es importante destacar que, para varillas con un límite elástico superior a 414 MPa (60,000 PSI), la norma exige que el esfuerzo de fluencia se determine a una deformación del 0.35%, lo que asegura una caracterización precisa de su comportamiento bajo carga.

Además, para alambres lisos o deformados utilizados en refuerzo espiral o electrosoldado, se hace referencia a la ASTM A1064/A1064M-17. Esta norma es crucial para mallas y refuerzos secundarios que contribuyen a la cohesión del concreto y a la distribución de esfuerzos. La soldadura del acero de refuerzo, si es aplicable, también está sujeta a estándares internacionales como el AWS D1.4/D1.4M, que garantiza la calidad de las uniones.

Un aspecto de suma importancia, y que se subraya en la normativa, es la resistencia a la corrosión del acero. Se especifica que el acero utilizado para varillas en durmientes monoblock debe proporcionar el doble de resistencia a la corrosión que el acero 1018, según lo determinado por la prueba de niebla salina ASTM B117-16. Se prohíbe el uso de sistemas anticorrosivos como pintura o galvanizado, ya que podrían desprenderse por la abrasión del balasto, comprometiendo la protección a largo plazo. El espesor mínimo de las varillas también es un factor controlado, siendo de 5.32 mm (1/32"), lo que asegura una masa suficiente para la durabilidad.

Finalmente, para aceros de refuerzo con propiedades específicas de alta resistencia y resistencia a la corrosión, la norma menciona ASTM A242/A242M-13, ASTM A-440, ASTM A572/A572M-15 y ASTM A558. La elección del "Grado" específico es responsabilidad del fabricante, quien debe respaldarla con el diseño y datos de prueba, asegurando que el material cumpla con los requisitos de desempeño exigidos.

Desafíos y Solicitaciones: ¿Qué Resistencia Debe Ofrecer el Acero?

El durmiente monoblock está sometido a un complejo entramado de fuerzas que ponen a prueba la resistencia de su armadura de acero. Comprender estas solicitaciones es clave para apreciar la ingeniería detrás de su diseño:

Cargas Verticales: El Peso del Gigante

Las cargas verticales son las más evidentes, producto del peso de los trenes y las fuerzas de impacto generadas por el rodamiento. Estas cargas se transmiten desde el riel al durmiente, generando momentos de flexión. El acero de presfuerzo es fundamental para resistir tanto los momentos de flexión positivos (que producen tensión en la parte inferior del durmiente) como los negativos (tensión en la parte superior, especialmente en la zona de asiento del riel y el centro del durmiente). La norma establece ecuaciones detalladas que consideran la carga por eje, el factor de distribución de carga en el asiento del riel y un factor de impacto (hasta del 200%), para calcular los momentos flexionantes de diseño. Estos cálculos aseguran que el acero tenga la capacidad suficiente para evitar el agrietamiento estructural bajo condiciones extremas.

Cargas Laterales: Manteniendo el Escantillón

Las cargas laterales son fuerzas horizontales que intentan desplazar los rieles o modificar el escantillón (distancia entre ellos). Estas fuerzas, generadas por el paso de las ruedas y las cejas de las mismas, son transmitidas al sistema de fijación riel-durmiente. La resistencia del acero en los insertos de fijación y en el refuerzo transversal del durmiente es vital para soportar estas cargas y mantener la geometría de la vía, evitando el descarrilamiento. La norma considera que los sistemas de fijación deben ser capaces de soportar cargas laterales por rueda superiores a 6,424 toneladas por 304.8 mm lineales de vía.

Cargas Longitudinales: Anclaje y Estabilidad

Las fuerzas longitudinales se originan por el esfuerzo térmico en los rieles soldados continuos y por la tracción/frenado de los trenes. Estas cargas se transfieren de los sistemas de fijación de los durmientes al balasto. La resistencia a la adherencia del acero de presfuerzo y la capacidad de los insertos de fijación, anclados en el concreto reforzado, son cruciales para resistir este movimiento longitudinal del riel. Aunque el balasto es el principal elemento que contrarresta estas fuerzas, el durmiente y su acero son los intermediarios que transfieren eficientemente esta energía.

Resistencia a la Fatiga: La Prueba del Tiempo

Más allá de las cargas máximas, los durmientes están sometidos a millones de ciclos de carga y descarga a lo largo de su vida útil. La resistencia a la fatiga del acero es, por tanto, un factor crítico. La norma especifica pruebas de carga repetida (hasta 3 millones de ciclos) en la zona del asiento del riel. Durante estas pruebas, el durmiente debe soportar las cargas sin deslizamiento del presfuerzo, fallas por compresión, grietas por cortante o falla del presfuerzo. Esto asegura que el acero mantenga su integridad y propiedades mecánicas a lo largo del tiempo, incluso bajo la acción constante de las cargas dinámicas.

Corrosión: El Enemigo Silencioso

Como se mencionó, la resistencia a la corrosión del acero es vital. La infiltración de humedad y agentes corrosivos (como cloruros) en el concreto endurecido puede atacar el acero de presfuerzo y refuerzo, debilitando la estructura. La limitación de la permeabilidad del concreto (mediante una baja relación agua-cemento, compactación adecuada y el uso de aditivos) es la primera línea de defensa. Sin embargo, la norma exige que el acero en sí mismo posea una resistencia inherente superior, demostrada a través de pruebas de niebla salina, para garantizar una vida útil prolongada en ambientes ferroviarios, que pueden ser agresivos.

Garantía de Calidad: Pruebas Cruciales para el Acero

Para asegurar que el acero y, por extensión, el durmiente monoblock, cumplan con los más altos estándares de resistencia y durabilidad, se realizan una serie de pruebas rigurosas. Estas pruebas no solo validan el diseño, sino que también actúan como un control de calidad durante la producción:

• Pruebas de Carga Vertical en el Asiento del Riel: Incluyen pruebas de momento negativo, momento positivo, carga de agrietamiento y carga repetida. Estas determinan la capacidad del durmiente (y, por ende, del acero interno) para soportar las fuerzas de flexión y fatiga en el punto más crítico. La prueba de carga repetida, con 3 millones de ciclos, es particularmente exigente para la durabilidad del acero.
• Pruebas de Flexión en el Centro del Durmiente: Similares a las anteriores, pero enfocadas en el comportamiento del acero ante momentos negativos y positivos en la sección central del durmiente, que también experimenta tensiones significativas.
• Pruebas de Desarrollo de Adherencia y Anclaje: Cruciales para los durmientes presforzados. Estas pruebas miden el deslizamiento del torón o alambre en el concreto bajo carga, asegurando que la adherencia entre el acero y el concreto sea suficiente para transferir eficazmente el presfuerzo y resistir las cargas últimas. Para los durmientes postensados, se verifica la capacidad del sistema de anclaje.
• Pruebas de Anclaje de la Fijación: Aunque no prueban directamente la resistencia del acero del durmiente, sí validan la capacidad de los insertos (frecuentemente de acero) incrustados en el concreto para resistir fuerzas de extracción y torsión, asegurando que el riel permanezca firmemente unido al durmiente.
• Pruebas de Carga Repetitiva en la Fijación: Se simulan cargas dinámicas y alternas (tracción y compresión) para evaluar la fatiga del sistema de fijación, donde el acero de los clips, tornillos e insertos es sometido a millones de ciclos.
• Prueba de Abrasión/Deterioro: Evalúa el comportamiento del durmiente y sus componentes (incluyendo el acero de refuerzo cercano a la superficie y los insertos) bajo condiciones de abrasión, temperatura extrema y ciclos de carga, simulando el ambiente real de la vía.

Estas pruebas, realizadas por laboratorios autorizados, son la piedra angular para garantizar que cada durmiente cumpla con los estándares de seguridad y rendimiento exigidos por la normativa, asegurando la fiabilidad del sistema ferroviario.

Factores Clave que Influyen en la Resistencia del Acero en Durmientes

La resistencia del acero en los durmientes monoblock no depende únicamente de la calidad intrínseca del material, sino de una interacción compleja con otros elementos y procesos:

• Propiedades del Material: El grado y la aleación del acero son fundamentales. Un acero de alta resistencia a la tracción y con un límite elástico elevado es indispensable para el presfuerzo, mientras que la ductilidad es importante para el refuerzo convencional, permitiendo deformaciones sin fractura.
• Proceso de Fabricación: La forma en que se produce el acero (laminado en caliente, conformado en frío) y su posterior tratamiento (termotratamiento, alivio de esfuerzos) impactan directamente en sus propiedades mecánicas. En el caso de durmientes postensados, la calidad de la soldadura en las uniones de refuerzo es crítica.
• Tolerancias de Colocación: La ubicación precisa del acero de presfuerzo y refuerzo dentro del durmiente es vital. Pequeñas desviaciones en la profundidad o posición pueden afectar significativamente la resistencia a la flexión del durmiente y su capacidad para soportar cargas, comprometiendo la distribución de esfuerzos.
• Calidad del Concreto: Un concreto de alta resistencia a la compresión (la norma exige 495 Kg/cm2 o 7,000 PSI) y baja permeabilidad (relación agua-cemento menor a 0.40) es esencial. La calidad de los agregados, el curado adecuado y la ausencia de reacciones expansivas (como la Reacción Álcali-Sílice) son cruciales para proteger el acero de la corrosión y asegurar una buena adherencia a largo plazo.
• Recubrimiento de Concreto: Un recubrimiento mínimo de concreto de 19 mm (3/4") sobre el acero de presfuerzo y refuerzo es necesario para protegerlo de la corrosión y el fuego. Este espesor actúa como una barrera física y química.

Preguntas Frecuentes sobre el Acero en Durmientes Monoblock

¿Qué tipo de acero se usa en los durmientes monoblock?

Se utilizan principalmente dos tipos: acero de presfuerzo (alambres, torones o barras de muy alta resistencia, pretensados o postensados) y acero de refuerzo convencional (varillas corrugadas o lisas, y alambres). Cada uno cumple funciones específicas para dotar al durmiente de las propiedades mecánicas necesarias.

¿Por qué es importante el presfuerzo en los durmientes de concreto?

El presfuerzo es crucial porque introduce una precompresión permanente en el concreto. Esto compensa las tensiones que se generarían bajo las cargas del tren, evitando el agrietamiento del concreto y aumentando significativamente la capacidad del durmiente para resistir los momentos de flexión y las cargas de fatiga a lo largo de su vida útil.

¿Cómo se asegura la durabilidad del acero frente a la corrosión?

La durabilidad del acero frente a la corrosión se asegura mediante varias medidas: utilizando aceros con una resistencia inherente a la corrosión superior (el doble que el acero 1018, probado con ASTM B117), garantizando un concreto de alta calidad y baja permeabilidad, un adecuado recubrimiento de concreto sobre el acero, y evitando aditivos que contengan cloruros.

¿Qué pruebas de resistencia se le hacen al acero de los durmientes?

Aunque las pruebas se realizan sobre el durmiente completo, evalúan indirectamente el desempeño del acero. Incluyen pruebas de flexión (momentos positivos y negativos), pruebas de carga de agrietamiento, pruebas de carga repetida (para evaluar la fatiga), y pruebas de adherencia y anclaje del presfuerzo, así como pruebas de extracción y torque de los insertos de fijación.

¿Qué sucede si el acero no cumple con las especificaciones?

Si el acero o el durmiente completo no cumplen con las especificaciones, puede haber graves consecuencias. Esto incluye una menor capacidad para soportar cargas, mayor riesgo de agrietamiento prematuro, reducción de la vida útil del durmiente, y en el peor de los casos, fallas estructurales que podrían comprometer la seguridad de la vía y provocar descarrilamientos. Por ello, el estricto cumplimiento de las normas es indispensable.

Conclusión

El acero es, sin duda, el pilar sobre el que se asienta la resistencia y durabilidad de los durmientes monoblock en la infraestructura ferroviaria. Desde el meticuloso diseño del presfuerzo hasta la selección de aleaciones específicas para resistir la corrosión y la fatiga, cada aspecto del acero está calibrado para soportar las condiciones más extremas. Las rigurosas normativas y los exhaustivos métodos de prueba garantizan que estos elementos vitales cumplan con su función, asegurando la seguridad, eficiencia y longevidad de nuestras vías férreas. La ingeniería detrás de cada durmiente es un testimonio de la importancia de los materiales de alta calidad en la construcción de infraestructuras críticas.
