Válvulas Unidireccionales: Control Esencial de Fluidos

En el vasto y complejo universo de la ingeniería de fluidos, existen componentes que, aunque a menudo pasan desapercibidos, son absolutamente cruciales para la seguridad, la eficiencia y la integridad de innumerables sistemas. Entre ellos, las válvulas unidireccionales se erigen como verdaderos pilares, permitiendo el flujo en una única dirección y previniendo el temido reflujo que podría comprometer operaciones enteras. Estos dispositivos inteligentes son mucho más que simples piezas mecánicas; son garantes de la continuidad y la seguridad en un sinfín de aplicaciones, desde la más sencilla tubería doméstica hasta los más sofisticados sistemas industriales de alta presión. Comprender su funcionamiento, tipos y, especialmente, los rigurosos procedimientos de montaje y prueba, es fundamental para cualquier profesional o entusiasta que busque la excelencia en la gestión de fluidos.

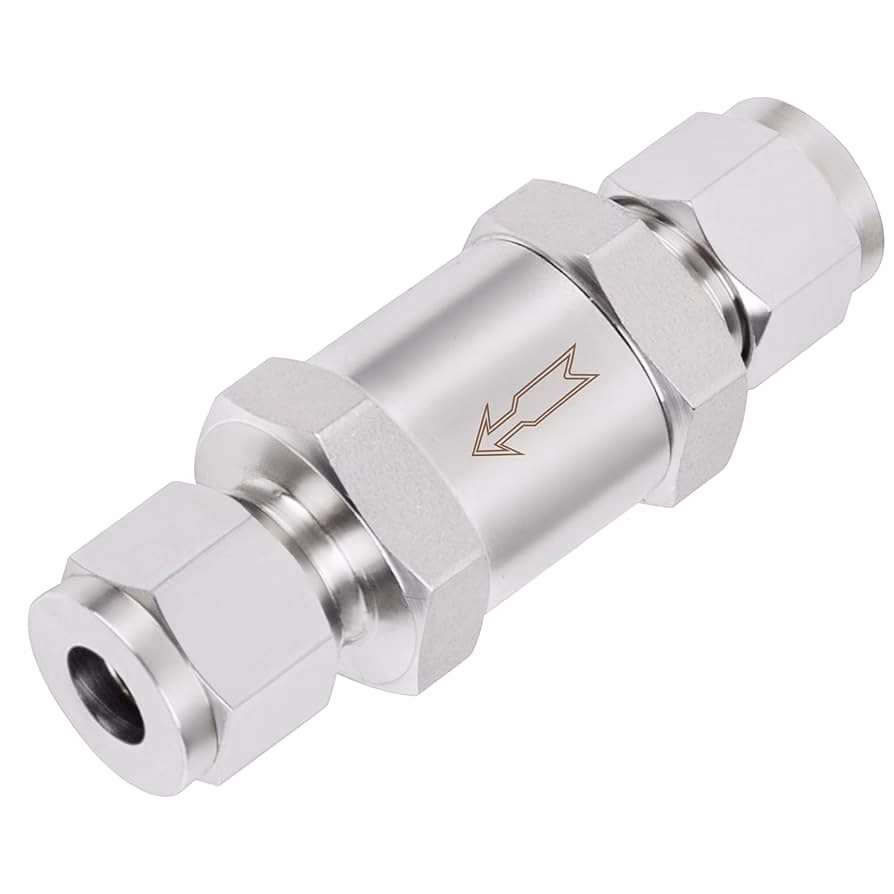

Una válvula unidireccional, en su esencia más pura, es un dispositivo mecánico diseñado con una misión clara y precisa: permitir el paso de un fluido (líquido, gas o aire) en una dirección específica, mientras impide categóricamente su retorno. Esta funcionalidad aparentemente sencilla es, de hecho, el resultado de un diseño ingenioso y un mecanismo autoactuante que no requiere de intervención externa para operar. Piense en ella como un guardián silencioso que abre la puerta solo en un sentido, asegurando que el fluido siga su curso predefinido sin posibilidad de inversión. Su principio se basa en la diferencia de presión: cuando la presión del fluido en la dirección deseada es suficiente, la válvula se abre; si la presión intenta revertirse, la válvula se cierra automáticamente, sellando el paso y eliminando cualquier posibilidad de contraflujo. Esta característica de autoactuación las hace increíblemente fiables y esenciales en sistemas donde la energía externa puede ser intermitente o donde se requiere una respuesta instantánea a los cambios de presión.

Tipos de Válvulas Unidireccionales Comunes

Aunque el principio fundamental es el mismo, el diseño y la mecánica interna de las válvulas unidireccionales varían considerablemente para adaptarse a diversas condiciones de operación y tipos de fluidos. A menudo, el término "válvula de retención" se utiliza como sinónimo de válvula unidireccional, abarcando una amplia gama de diseños que cumplen con esta función. A continuación, exploramos algunos de los tipos más prevalentes:

• Válvulas de Bola: Estas válvulas emplean una bola giratoria con un orificio central. Cuando la presión del fluido es adecuada en la dirección de flujo, la bola se desplaza o gira, permitiendo el paso. Si el flujo intenta invertirse, la bola es empujada contra un asiento, creando un sello hermético. Son conocidas por su durabilidad y baja caída de presión.
• Válvulas de Aleta (o Columpio): Caracterizadas por una aleta o disco pivotante que se abre con el flujo en la dirección deseada y se cierra, como una puerta batiente, contra un asiento cuando el flujo intenta revertirse. Son robustas y adecuadas para grandes diámetros y flujos turbulentos.
• Válvulas de Pistón: Utilizan un pistón que se mueve linealmente dentro de un cuerpo para controlar el flujo. Con el flujo hacia adelante, el pistón se eleva, abriendo el paso. Si el flujo se invierte, el pistón desciende, sellando el orificio. Son ideales para aplicaciones con pulsaciones o vibraciones.
• Válvulas de Retención (de Elevación o Disco): Aunque a menudo se usa como término general, específicamente se refiere a válvulas donde un disco o vástago se eleva de su asiento con el flujo hacia adelante y cae por gravedad o resorte para cerrarse con el reflujo. Son comunes en líneas verticales donde la gravedad ayuda al cierre. Las válvulas de retención con resorte son particularmente efectivas para un cierre rápido.

Para ilustrar mejor las diferencias y aplicaciones, la siguiente tabla comparativa ofrece un resumen conciso:

Características Fundamentales de las Válvulas Unidireccionales

Más allá de sus diferentes configuraciones, las válvulas unidireccionales comparten una serie de características fundamentales que definen su utilidad y eficacia en el control de fluidos. Estas propiedades son la clave de su omnipresencia en la ingeniería moderna.

Flujo Unidireccional

La característica más obvia y definitoria es, por supuesto, su capacidad para garantizar un flujo unidireccional. A diferencia de las válvulas de control o de cierre que pueden permitir el flujo en ambas direcciones o detenerlo completamente, las válvulas unidireccionales están diseñadas específicamente para que el fluido se mueva solo en un sentido predeterminado. Esto es vital en procesos donde la dirección del flujo es crítica, como en sistemas de suministro de agua para evitar la contaminación por reflujo, o en líneas de gas donde un flujo inverso podría causar daños catastróficos o riesgos de seguridad.

Prevención de Reflujo o Flujo Inverso

La eliminación completa del contraflujo o flujo inverso es una de las ventajas más significativas y a menudo subestimadas de estas válvulas. En numerosas aplicaciones, el reflujo puede tener consecuencias desastrosas: en sistemas médicos, podría conducir a la contaminación cruzada y la propagación de infecciones; en procesos industriales, el reflujo de un producto químico agresivo podría dañar equipos sensibles o contaminar lotes de producción completos; y en sistemas hidráulicos, podría generar golpes de ariete dañinos o sobrecargar bombas. Las válvulas unidireccionales actúan como barreras infranqueables contra estos riesgos, protegiendo tanto la integridad del equipo como la pureza del fluido y la seguridad del personal.

Mecanismo Autoactuante

La independencia operativa es otra característica distintiva. Las válvulas unidireccionales no requieren de una fuente de energía externa (eléctrica, neumática o manual) para funcionar. Su apertura y cierre son intrínsecamente ligados a la dinámica del fluido que las atraviesa. Se abren automáticamente cuando la presión o el caudal en la dirección correcta es suficiente para vencer la resistencia del resorte o la gravedad del mecanismo interno, y se cierran de forma autónoma cuando la presión disminuye o intenta revertirse. Este mecanismo autoactuante las hace increíblemente fiables en situaciones críticas, como fallas de energía, y simplifica la complejidad de los sistemas al eliminar la necesidad de controles externos adicionales.

La Válvula de Cuchilla 8021 - GS4: Un Caso de Alta Presión

Dentro del espectro de las válvulas unidireccionales, existen soluciones altamente especializadas para desafíos específicos. Un ejemplo notable es la válvula de cuchilla 8021 - GS4, una pieza de ingeniería diseñada para aplicaciones de alta presión y condiciones exigentes. Esta válvula no es una válvula unidireccional genérica, sino una válvula de control de compuerta deslizante que, por su diseño y aplicación, puede desempeñar un papel crucial en la dirección del flujo. Es parte de la prestigiosa línea de productos GS4, reconocida por su robustez y precisión en entornos industriales severos.

Las características técnicas de la válvula de cuchilla 8021 - GS4 son impresionantes y la posicionan como una opción preferente para escenarios de alta demanda:

• DN (Diámetro Nominal): Rango de 25 mm a 250 mm, lo que permite su integración en una amplia variedad de tamaños de tubería, desde líneas más pequeñas hasta conductos de gran caudal.
• Presión de Operación: Capaz de soportar presiones desde 0 bar hasta un asombroso máximo de 160 bar. Esta capacidad la hace idónea para aplicaciones de presión extrema, donde las válvulas convencionales simplemente no resistirían.
• Temperatura de Operación: Su rango de temperatura es igualmente amplio, abarcando desde -60 °C hasta 530 °C. Esta versatilidad térmica le permite funcionar eficazmente tanto en entornos criogénicos como en procesos de alta temperatura, como los que se encuentran en refinerías o plantas químicas.

La válvula 8021 - GS4 es, en esencia, una válvula de control de compuerta deslizante que incorpora un posicionador integrado. Este posicionador es vital para su función de control, permitiendo ajustes precisos del flujo y la presión. Aunque no es una "válvula de retención" en el sentido más estricto (ya que su función principal es el control y no solo la prevención de reflujo), su diseño de compuerta y su robustez la hacen adecuada para manejar flujos unidireccionales bajo condiciones extremas y, a menudo, se utiliza en conjunto con válvulas de retención tradicionales para asegurar la dirección del flujo y el control preciso en sistemas complejos de alta presión.

Aplicaciones Versátiles en Diversas Industrias

La versatilidad de las válvulas unidireccionales las convierte en componentes indispensables en una miríada de sistemas y sectores industriales. Su capacidad para controlar y dirigir el flujo de fluidos es fundamental para la operatividad y la seguridad en diversas aplicaciones.

Sistemas de Aire y Gas

En los sistemas que manejan aire comprimido, gases medicinales o gases industriales, las válvulas unidireccionales son cruciales. Garantizan que el aire y los gases fluyan en una sola dirección, evitando el reflujo que podría dañar compresores, contaminar cilindros de gas o, en el caso de gases médicos, comprometer la pureza y la seguridad del suministro al paciente. Por ejemplo, en un respirador artificial, una válvula unidireccional asegura que el aire exhalado no regrese al sistema de suministro de oxígeno, previniendo la contaminación y garantizando una entrega segura y eficaz del gas.

Sistemas Hidráulicos y Neumáticos

Estos dispositivos son la columna vertebral de muchos sistemas de control de potencia. En sistemas hidráulicos, controlan el flujo de fluidos presurizados en maquinaria pesada, equipos de fabricación y vehículos, asegurando que los actuadores se muevan en la dirección correcta y que las bombas no sufran sobrecargas por contraflujo. En sistemas neumáticos, regulan el flujo de aire comprimido en la automatización industrial y el control de procesos, permitiendo movimientos precisos y repetibles. Su presencia evita la pérdida de presión y garantiza la correcta secuencia de operación en cilindros y motores neumáticos.

Aplicaciones Médicas y Científicas

La precisión y la fiabilidad son vitales en el ámbito médico y científico, donde las válvulas unidireccionales desempeñan un papel crítico. En máquinas de anestesia, controlan el flujo de gases anestésicos y evitan el reflujo que podría ser peligroso para el paciente. En equipos de oxigenoterapia, regulan el flujo de oxígeno para una entrega segura y consistente. En laboratorios, son esenciales para el control de gases, aire y fluidos en instrumentos de análisis complejos como la citometría de flujo, la cromatografía de gases y la espectrometría de masas, donde la dirección y pureza del flujo son determinantes para resultados precisos.

Ventajas Estratégicas de Implementar Válvulas Unidireccionales

La adopción de válvulas unidireccionales no es una mera formalidad, sino una decisión estratégica que aporta múltiples beneficios a cualquier sistema de fluidos. Estas ventajas se traducen directamente en un mejor rendimiento operativo y una mayor rentabilidad.

Eficiencia Mejorada del Sistema

Al optimizar la dirección del flujo, las válvulas unidireccionales reducen drásticamente la complejidad de las tuberías y minimizan las pérdidas de presión. Al impedir el reflujo, se evita el trabajo innecesario de bombas y compresores que tendrían que compensar el movimiento inverso del fluido. Esto se traduce en un menor consumo de energía, una mayor velocidad de respuesta del sistema y, en última instancia, una eficiencia operativa superior. Son como un sistema de tráfico inteligente que mantiene el flujo en movimiento sin atascos ni desvíos innecesarios.

Mayor Seguridad y Confiabilidad

Como ya se ha mencionado, la capacidad de estas válvulas para prevenir el contraflujo es un pilar fundamental de la seguridad. Eliminan el riesgo de contaminación cruzada, evitan el daño a equipos sensibles por inversión de flujo y protegen al personal de exposición a fluidos peligrosos. Su mecanismo autoactuante asegura que funcionen incluso en caso de fallas de energía o sistemas de control externos, lo que las convierte en componentes inherentemente confiables en situaciones críticas. Esta protección proactiva es invaluable en cualquier entorno industrial o de servicios.

Mantenimiento y Tiempo de Inactividad Reducidos

La simplicidad de su diseño y operación, junto con la eliminación de fenómenos como el golpe de ariete o el reflujo, contribuye a una reducción significativa en los requisitos de mantenimiento. Menos estrés en las bombas y otros componentes del sistema, menos riesgo de obstrucciones y menos necesidad de intervenciones correctivas. Esto se traduce en menores costos de mantenimiento y, crucialmente, en una disminución del tiempo de inactividad no planificado, maximizando la productividad y la disponibilidad del sistema. Una válvula unidireccional bien diseñada y mantenida es una inversión que se paga a sí misma a través de la continuidad operativa.

Diseño Robusto y Construcción Precisa

La durabilidad y el rendimiento de una válvula unidireccional dependen intrínsecamente de su diseño y los materiales empleados en su fabricación. La elección de los materiales y la precisión del proceso de manufactura son determinantes para su vida útil prolongada y su capacidad para operar bajo condiciones adversas.

Materiales y Procesos de Fabricación

Los materiales más comunes para la construcción de válvulas unidireccionales incluyen latón, conocido por su resistencia a la corrosión y facilidad de mecanizado; plásticos de ingeniería, utilizados para aplicaciones ligeras o con fluidos corrosivos no agresivos; y, de manera destacada, el acero inoxidable. El acero inoxidable es altamente valorado por su excepcional resistencia a la corrosión, su durabilidad y su capacidad para soportar amplios rangos de temperatura y presión, lo que lo hace ideal para entornos industriales exigentes y aplicaciones donde la higiene es primordial. El proceso de fabricación implica mecanizado de precisión, fundición o forjado, seguido de tratamientos térmicos y superficiales que garantizan la integridad estructural y el acabado de las superficies internas para un flujo óptimo y un sellado efectivo. El control de calidad es riguroso en cada etapa para asegurar que cada válvula cumpla con las especificaciones de diseño y las normas industriales.

Diseño de Junta Tórica y Sello de Válvula

El corazón de la función unidireccional de la válvula reside en el diseño de su sello y la junta tórica. El sello es el componente principal que evita el reflujo, asegurando que el disco, la bola o la aleta se asienten perfectamente contra el cuerpo de la válvula cuando el flujo intenta revertirse. La junta tórica, por su parte, proporciona un sellado hermético alrededor de las partes móviles o en las conexiones, previniendo fugas externas. La elección del material del sello (elastómeros como NBR, EPDM, Viton; o termoplásticos como PTFE) y del material de la junta tórica debe ser compatible con el fluido y las condiciones de temperatura y presión de operación para garantizar un rendimiento fiable y una larga vida útil sin fugas.

Procedimientos Cruciales de Montaje y Prueba

La mejor válvula diseñada y fabricada puede fallar si no se instala y prueba correctamente. Los procedimientos de montaje y prueba son tan críticos como el propio diseño para asegurar el funcionamiento óptimo de una válvula unidireccional y su vida útil prolongada.

Montaje Cuidadoso

El montaje de una válvula unidireccional debe realizarse con extrema precisión. Antes de la instalación, es fundamental inspeccionar la válvula para detectar cualquier daño visible o residuo. La dirección del flujo, indicada por una flecha en el cuerpo de la válvula, debe ser respetada estrictamente; una instalación invertida anulará por completo su función. Las superficies de acoplamiento deben estar limpias y libres de cualquier partícula que pueda interferir con el sellado. Se deben utilizar las herramientas adecuadas y aplicar el par de apriete correcto en las conexiones bridadas o roscadas para evitar deformaciones o fugas. En sistemas complejos, la válvula debe ser accesible para futuras inspecciones y mantenimiento. Es crucial asegurarse de que todos los componentes internos estén correctamente alineados y que el mecanismo de cierre (disco, bola, aleta) pueda moverse libremente sin obstrucciones.

Pruebas Rigurosas

Una vez montada, la válvula debe someterse a una serie de pruebas para verificar su correcto funcionamiento y su integridad. Las pruebas típicas incluyen:

• Prueba de Caudal: Se hace pasar el fluido a través de la válvula a diferentes caudales para asegurar que se abre completamente con una mínima caída de presión y que el flujo es el esperado.
• Prueba de Presión: Se somete la válvula a la presión máxima de operación y a presiones superiores (prueba hidrostática) para verificar la ausencia de fugas externas e internas cuando está abierta y, crucialmente, cuando está cerrada y bajo contrapresión.
• Prueba de Funcionamiento del Cierre: Se verifica que la válvula se cierre de manera efectiva y rápida cuando la presión se invierte o disminuye. Esto puede implicar la creación de una contrapresión controlada o la interrupción del flujo para observar el cierre del mecanismo.
• Inspección Visual y de Defectos: Una inspección minuciosa después de las pruebas puede revelar cualquier deformación, fuga menor o signo de estrés que pueda comprometer la fiabilidad a largo plazo.

Estas pruebas no solo confirman la funcionalidad inicial, sino que también establecen un punto de referencia para el monitoreo futuro del rendimiento de la válvula. Un procedimiento de montaje y prueba exhaustivo es la mejor garantía para una operación fiable y sin problemas durante toda la vida útil del sistema.

Preguntas Frecuentes (FAQ)

Para consolidar la comprensión sobre las válvulas unidireccionales, abordamos algunas de las preguntas más comunes:

¿Cuál es la diferencia entre una válvula unidireccional y una válvula de retención?
En la práctica, los términos "válvula unidireccional" y "válvula de retención" se usan a menudo indistintamente. La "válvula de retención" es un tipo específico de válvula unidireccional que permite el flujo en una dirección y lo detiene automáticamente en la dirección opuesta, generalmente sin intervención manual. "Válvula unidireccional" es el término más general que describe la función de permitir el flujo en un solo sentido, abarcando a las válvulas de retención y otras válvulas (como algunas de compuerta o diafragma) que pueden ser configuradas para esa función principal.

¿Cómo sé qué tipo de válvula unidireccional necesito?
La elección depende de varios factores clave: el tipo de fluido (líquido, gas, viscosidad, presencia de sólidos), la presión y temperatura de operación, el diámetro de la tubería, la caída de presión permitida, la velocidad de cierre requerida y el espacio disponible. Consultar con un experto en fluidos o un fabricante de válvulas es siempre recomendable para seleccionar el tipo más adecuado para su aplicación específica.

¿Con qué frecuencia debo inspeccionar o reemplazar mi válvula unidireccional?
La frecuencia de inspección y reemplazo depende del tipo de válvula, la severidad de las condiciones de operación (presión, temperatura, ciclos de apertura/cierre, naturaleza del fluido) y las recomendaciones del fabricante. En aplicaciones críticas, las inspecciones pueden ser anuales o bianuales. En general, cualquier indicio de reflujo, ruido inusual o reducción de la eficiencia del sistema sugiere la necesidad de una revisión inmediata.

¿Pueden las válvulas unidireccionales manejar cualquier tipo de fluido?
Sí, pueden manejar una amplia gama de fluidos, pero el material de construcción de la válvula (cuerpo, sello, junta tórica) debe ser compatible con las propiedades químicas y físicas del fluido. Por ejemplo, para fluidos corrosivos, se preferirá el acero inoxidable o plásticos especiales, mientras que para aplicaciones de alta temperatura, se elegirán aleaciones resistentes al calor y sellos de alta temperatura.

¿Qué indica un fallo en una válvula unidireccional?
Los signos comunes de fallo incluyen reflujo del fluido (la válvula no cierra completamente), ruido excesivo (como martilleo o vibración), fugas externas alrededor de las conexiones o el cuerpo de la válvula, y una caída de presión inusualmente alta a través de la válvula (indicando que no se abre completamente).

En resumen, las válvulas unidireccionales son componentes de ingeniería de una importancia inmensurable. Su capacidad para controlar el flujo de fluidos en una dirección única, prevenir el reflujo y operar de forma autónoma las convierte en elementos cruciales para la eficiencia y la seguridad en una amplia gama de industrias. Desde los robustos modelos de alta presión como la válvula de cuchilla 8021 - GS4, hasta las aplicaciones más delicadas en el campo médico, su diseño preciso, la elección adecuada de materiales como el acero inoxidable, y la adhesión a rigurosos procedimientos de montaje y prueba, son la clave de su rendimiento impecable. Al comprender y valorar el papel de estos dispositivos, podemos asegurar sistemas más seguros, confiables y productivos, optimizando cada proceso donde los fluidos fluyen.
