Válvulas de Guillotina: Robustez en Entornos Extremos

Las válvulas son componentes esenciales en innumerables industrias, controlando el flujo de líquidos, gases y lodos. Dentro de la vasta tipología de válvulas, las válvulas de guillotina se destacan por su robustez y su diseño particular, concebido para operar en los ambientes más exigentes. Su capacidad para manejar fluidos densos y cargados de sólidos las convierte en una solución indispensable en sectores donde otras válvulas simplemente no podrían funcionar de manera eficiente o duradera. Acompáñenos a explorar en detalle qué son estas válvulas, sus características distintivas, y por qué el acero inoxidable juega un papel crucial en su rendimiento óptimo.

¿Qué es una Válvula de Guillotina? Un Diseño para Desafíos Extremos

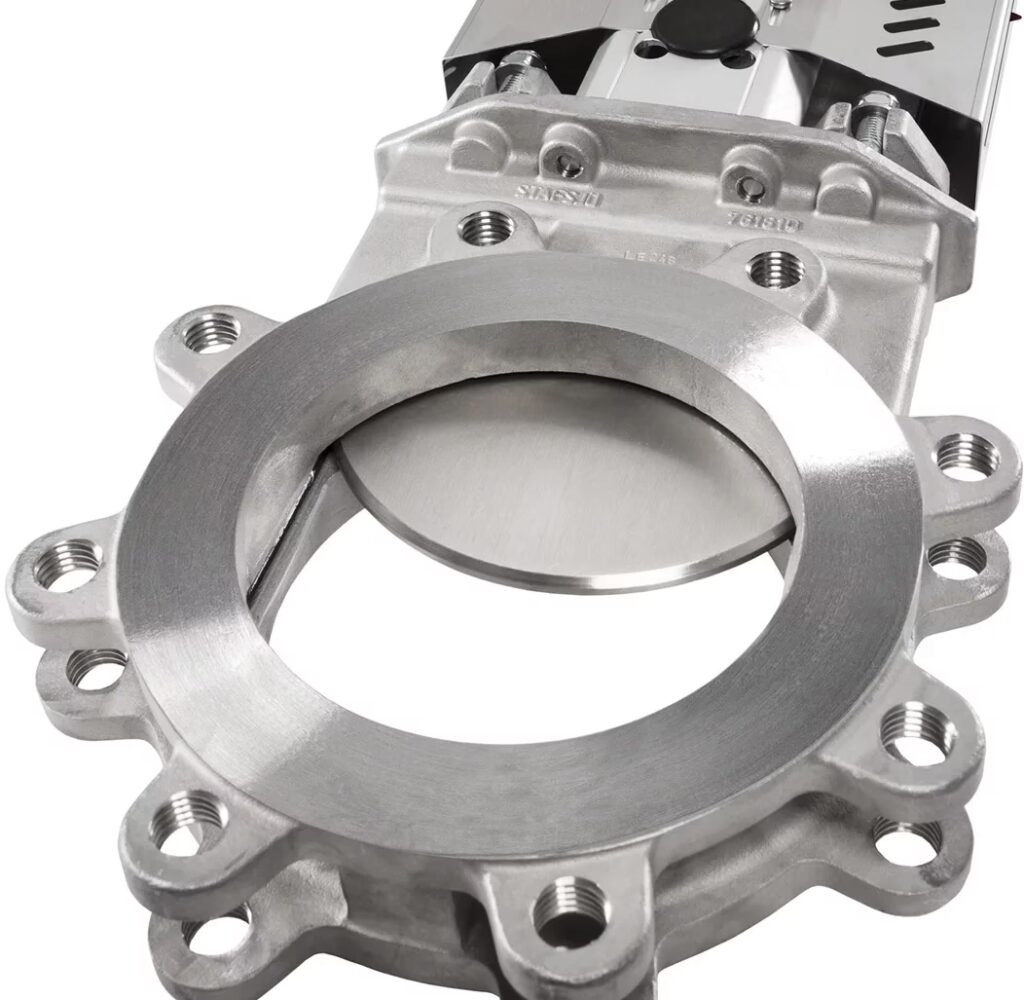

Una válvula de guillotina es un tipo de válvula de cierre que utiliza una compuerta plana o una hoja afilada, similar a una guillotina, que se desliza perpendicularmente al flujo del fluido para abrir o cerrar el paso. A diferencia de las válvulas tradicionales con discos o tapones que giran o se elevan para controlar el flujo, la guillotina de estas válvulas está específicamente diseñada para "cortar" a través de medios densos, lodos, pastas, o fluidos con una alta concentración de sólidos en suspensión. Esta característica las hace excepcionalmente valiosas en aplicaciones donde el fluido podría obstruir o dañar otros tipos de válvulas.

El diseño de estas válvulas se centra en la durabilidad y la funcionalidad en condiciones adversas. La hoja, que puede ser biselada o afilada en su borde inferior, permite un cierre efectivo incluso cuando hay partículas sólidas presentes. Al cerrarse, la hoja empuja y corta a través de los sólidos, asegurando un sellado más completo que otras válvulas que podrían atascarse o permitir fugas bajo estas circunstancias. Esta capacidad de corte es lo que les da su nombre tan descriptivo y su ventaja competitiva en ciertos nichos industriales.

La Importancia Vital del Acero Inoxidable en las Válvulas de Guillotina

Dada la naturaleza de las aplicaciones para las que están destinadas las válvulas de guillotina, como el tratamiento de aguas residuales o el manejo de lodos corrosivos, la elección del material de construcción es de suma importancia. Aquí es donde el Acero Inoxidable se convierte en un protagonista indispensable. Si bien el diseño de la válvula ya está optimizado para manejar lodos y fluidos complejos, la corrosión sigue siendo una amenaza significativa en muchos de estos entornos.

Un factor clave en la longevidad y el rendimiento de estas válvulas es la resistencia a la corrosión de sus componentes. Las válvulas de guillotina fabricadas con acero inoxidable a prueba de ácido ofrecen una protección superior contra el deterioro causado por productos químicos agresivos y ambientes húmedos o salinos. Esta resistencia se traduce directamente en varios beneficios cruciales:

• Mayor Durabilidad: El acero inoxidable resiste la oxidación y la degradación química, prolongando significativamente la vida útil de la válvula.
• Menor Mantenimiento: Al ser menos susceptible a los daños por corrosión, la frecuencia de las inspecciones y reparaciones se reduce, minimizando los tiempos de inactividad operativos.
• Menos Recambios: La resistencia inherente del material significa que los componentes, y la válvula en sí, necesitan ser reemplazados con mucha menos frecuencia, lo que representa un ahorro considerable en costos a largo plazo.
• Fiabilidad Operacional: Una válvula que no se corroe mantiene su integridad estructural y funcional, asegurando un rendimiento constante y fiable en las aplicaciones más críticas.

Especialmente en el sector de aguas residuales, donde los fluidos pueden contener una mezcla compleja de sustancias corrosivas, la elección de una Guillotina y un cuerpo de válvula de acero inoxidable no es solo una opción, sino una necesidad para garantizar la eficiencia y la seguridad de las operaciones.

Uso Correcto y Limitaciones: Cuándo y Cómo Utilizar una Válvula de Guillotina

A pesar de su robustez y su diseño especializado, es fundamental comprender las aplicaciones adecuadas para las válvulas de guillotina. Estas válvulas están diseñadas principal y casi exclusivamente para servicios de aislamiento, es decir, para aplicaciones que requieren una posición completamente abierta o completamente cerrada. Su función principal es permitir o detener completamente el flujo de un medio, no regularlo.

Intentar utilizar una válvula de guillotina para regular el flujo, es decir, mantenerla en una posición parcialmente abierta, puede tener consecuencias perjudiciales y acelerar su desgaste. Cuando el fluido se fuerza contra una guillotina parcialmente cerrada, se produce una vibración constante. Esta vibración, junto con la alta velocidad del fluido a través de la pequeña abertura, provoca un fenómeno conocido como Cavitación y erosión. La cavitación ocurre cuando la presión del fluido cae por debajo de su presión de vapor, formando burbujas de vapor que luego colapsan violentamente al aumentar la presión. Este colapso genera ondas de choque que pueden dañar gravemente la superficie de la guillotina y el asiento, erosionándolos gradualmente y comprometiendo la capacidad de sellado de la válvula.

Además de la erosión y la cavitación, el flujo parcial puede generar turbulencias excesivas y, en última instancia, llevar a fallas prematuras de la válvula y a la necesidad de un mantenimiento más frecuente. Por lo tanto, a menos que una válvula de guillotina haya sido específicamente diseñada y modificada para aplicaciones de regulación de flujo (lo cual es raro y costoso), su uso debe restringirse estrictamente a servicios de encendido/apagado.

Otro aspecto crucial de su operación es la velocidad de apertura y cierre. Las válvulas de guillotina están diseñadas para abrir y cerrar lentamente. Esta operación lenta es una medida de seguridad vital para salvaguardarse del Golpe de Ariete. El golpe de ariete es un fenómeno de sobrepresión que ocurre cuando un flujo de fluido en movimiento se detiene o cambia de dirección abruptamente, generando una onda de presión que puede causar daños severos a la tubería y a los equipos conectados. Al operar lentamente, la válvula de guillotina permite una desaceleración gradual del flujo, mitigando así el riesgo de este peligroso fenómeno.

Válvulas de Guillotina vs. Válvulas de Compuerta: Similitudes y Diferencias Clave

A menudo, las válvulas de guillotina se confunden o se comparan con las válvulas de compuerta debido a su principio operativo similar de una barrera que se mueve perpendicularmente al flujo. Si bien comparten similitudes en su aplicación principal, existen diferencias fundamentales que las hacen más adecuadas para distintos tipos de medios.

Similitudes entre Válvulas de Guillotina y Válvulas de Compuerta:

• Servicio ON/OFF: Ambas están diseñadas para servicios donde la válvula debe estar completamente abierta o completamente cerrada, proporcionando una mínima resistencia al flujo cuando están abiertas.
• No para Regulación de Flujo: Como se mencionó, no se recomienda utilizar ninguna de estas válvulas para regular el flujo. El empuje de un fluido contra una compuerta o guillotina parcialmente cerrada causará cavitación y erosión, dañando el asiento y el cuerpo de la válvula.
• Prevención del Golpe de Ariete: Ambos tipos de válvulas están diseñados para abrir y cerrarse lentamente con el fin de reducir el riesgo del golpe de ariete, protegiendo así la integridad del sistema de tuberías.

Diferencias Clave:

La distinción más significativa radica en el diseño de su elemento de cierre y su capacidad para manejar diferentes tipos de fluidos. La válvula de guillotina, con su hoja afilada, está específicamente optimizada para "cortar" a través de medios viscosos o que contienen sólidos, como lodos, pulpa o aguas residuales pesadas. Su diseño permite que la hoja se deslice a través de estos materiales sin atascarse, proporcionando un cierre más efectivo. Por otro lado, la válvula de compuerta tradicional utiliza una compuerta sólida que puede tener dificultades para cortar o sellar eficazmente en presencia de sólidos densos o pegajosos, lo que puede provocar fugas o atascos.

Para ilustrar mejor estas diferencias y similitudes, consideremos la siguiente tabla comparativa:

Aplicaciones Comunes de las Válvulas de Guillotina

Las válvulas de guillotina son fundamentales en industrias donde el manejo de fluidos complejos es una constante. Algunas de las aplicaciones más comunes incluyen:

• Tratamiento de Aguas Residuales: Su capacidad para manejar lodos, aguas con sólidos en suspensión y medios corrosivos las hace ideales para plantas de tratamiento, estaciones de bombeo y sistemas de alcantarillado. La resistencia a la Corrosión que proporciona el acero inoxidable es un factor determinante en este sector.
• Minería: En el transporte de pulpas minerales y relaves, donde los fluidos son abrasivos y contienen altas concentraciones de sólidos.
• Industria Papelera y de la Celulosa: Para el control de pulpa de madera y líquidos fibrosos que podrían obstruir otros tipos de válvulas.
• Sector Químico: En el manejo de lodos químicos y fluidos corrosivos, donde la resistencia del material es crucial.
• Industria Alimentaria (ciertas aplicaciones): Para el manejo de productos viscosos o con partículas, siempre que se cumplan los estándares de higiene.

En todas estas aplicaciones, la robustez del diseño de la válvula de guillotina, combinada con la selección adecuada de materiales como el acero inoxidable, asegura un rendimiento fiable y una larga vida útil, incluso bajo las condiciones más desafiantes.

Preguntas Frecuentes sobre las Válvulas de Guillotina

¿Por qué las válvulas de guillotina no deben usarse para regular el flujo?

Las válvulas de guillotina están diseñadas para operar en posición completamente abierta o completamente cerrada. Cuando se utilizan para regular el flujo (parcialmente abiertas), el paso restringido del fluido genera vibración, turbulencia y un fenómeno conocido como cavitación. Esto provoca una erosión acelerada de la guillotina y el asiento, dañando la válvula y comprometiendo su capacidad de sellado, lo que lleva a fallas prematuras y mayor mantenimiento.

¿Qué papel juega el acero inoxidable en las válvulas de guillotina?

El acero inoxidable es fundamental, especialmente en entornos corrosivos como el tratamiento de aguas residuales. Proporciona una alta resistencia a la corrosión y a los ácidos, lo que prolonga la vida útil de la válvula, reduce la necesidad de mantenimiento y disminuye los costos de reemplazo. Una guillotina de acero inoxidable es menos susceptible a daños, asegurando un rendimiento fiable a largo plazo.

¿Qué es el golpe de ariete y cómo lo evitan estas válvulas?

El golpe de ariete es una sobrepresión o choque hidráulico que ocurre cuando un flujo de fluido en una tubería se detiene o cambia de dirección abruptamente. Las válvulas de guillotina están diseñadas para abrir y cerrar lentamente, lo que permite una desaceleración gradual del fluido y disipa la energía cinética, mitigando así el riesgo de golpe de ariete y protegiendo la integridad del sistema de tuberías.

¿Cuál es la diferencia principal entre una válvula de guillotina y una válvula de compuerta?

Aunque ambas son válvulas de aislamiento (ON/OFF), la principal diferencia radica en su capacidad para manejar sólidos. Las válvulas de guillotina tienen una hoja afilada o biselada diseñada para "cortar" a través de lodos densos o fluidos con sólidos, mientras que las válvulas de compuerta tradicionales tienen una compuerta sólida que puede atascarse o no sellar bien en presencia de sólidos densos. Las válvulas de guillotina son, por lo tanto, más adecuadas para medios abrasivos o viscosos con partículas.

¿En qué tipo de aplicaciones son más útiles las válvulas de guillotina?

Son particularmente útiles en aplicaciones donde se manejan fluidos con alta concentración de sólidos, lodos, pastas o medios corrosivos. Ejemplos incluyen el tratamiento de aguas residuales, la industria minera (manejo de pulpas), la industria papelera (pulpa de celulosa) y ciertas aplicaciones en la industria química y alimentaria. Su robustez y resistencia a la corrosión las hacen ideales para entornos difíciles.

Conclusión

Las válvulas de guillotina son una solución ingenieril específica y altamente eficaz para el control de fluidos en los entornos industriales más desafiantes. Su diseño único, que permite cortar a través de medios densos y cargados de sólidos, las distingue de otras válvulas de aislamiento. La incorporación de materiales como el acero inoxidable es fundamental para asegurar su resistencia a la Corrosión, prolongar su vida útil y reducir drásticamente las necesidades de mantenimiento en aplicaciones críticas como el tratamiento de aguas residuales. Comprender su función principal como dispositivos de encendido/apagado y evitar su uso para la regulación del flujo es clave para maximizar su rendimiento y evitar daños. En resumen, la válvula de guillotina es un componente robusto y fiable, diseñado para operar donde la mayoría de las válvulas fallarían, ofreciendo una solución duradera para el manejo de los fluidos más exigentes.
