Válvula de Retención a Clapeta: Guía Esencial

En el vasto universo de los sistemas de fluidos, existen componentes que, aunque a menudo pasan desapercibidos, son absolutamente críticos para la seguridad, eficiencia y correcto funcionamiento de innumerables procesos. Entre estos, la válvula de retención ocupa un lugar preponderante. Su función es tan simple como vital: permitir el flujo en una única dirección, impidiendo el retroceso del fluido que podría causar daños catastróficos, interrupciones o contaminación. Dentro de las diversas configuraciones de estas válvulas, la válvula de retención a clapeta se destaca por su diseño robusto y su amplia versatilidad. Este artículo profundiza en qué es, cómo opera y por qué es una pieza indispensable en la ingeniería de fluidos.

La necesidad de controlar la dirección del flujo de líquidos o gases es fundamental en casi todas las industrias, desde el tratamiento de agua y la generación de energía hasta la industria química y petroquímica. Un retroceso inesperado del fluido, conocido como 'contracorriente', puede provocar una serie de problemas graves, como la cavitación en bombas, la mezcla de sustancias incompatibles, el vaciado de tanques o incluso la rotura de tuberías debido a golpes de ariete. Es aquí donde la válvula de retención entra en juego, actuando como un guardián silencioso que asegura la unidireccionalidad del flujo.

¿Qué es una Válvula de Retención? Conceptos Fundamentales

Una válvula de retención, también conocida como válvula antirretorno o válvula unidireccional, es un dispositivo mecánico que permite que un fluido (líquido o gas) fluya en una sola dirección. Su diseño es inherentemente pasivo, lo que significa que no requiere de intervención humana, actuadores externos o energía para funcionar. Su operación se basa puramente en la presión diferencial del fluido en el sistema. Cuando la presión aguas arriba es mayor que la presión aguas abajo, la válvula se abre; si la presión aguas abajo excede la presión aguas arriba (o si el flujo se detiene), la válvula se cierra automáticamente, previniendo el retroceso.

Estas válvulas son esenciales para proteger equipos sensibles como bombas, compresores, filtros y medidores, evitando que el fluido regrese y potencialmente dañe estos componentes. Además, juegan un papel crucial en la prevención de la contaminación cruzada en sistemas donde la mezcla de fluidos podría ser peligrosa o perjudicial.

La Válvula de Retención a Clapeta: Un Tipo Específico

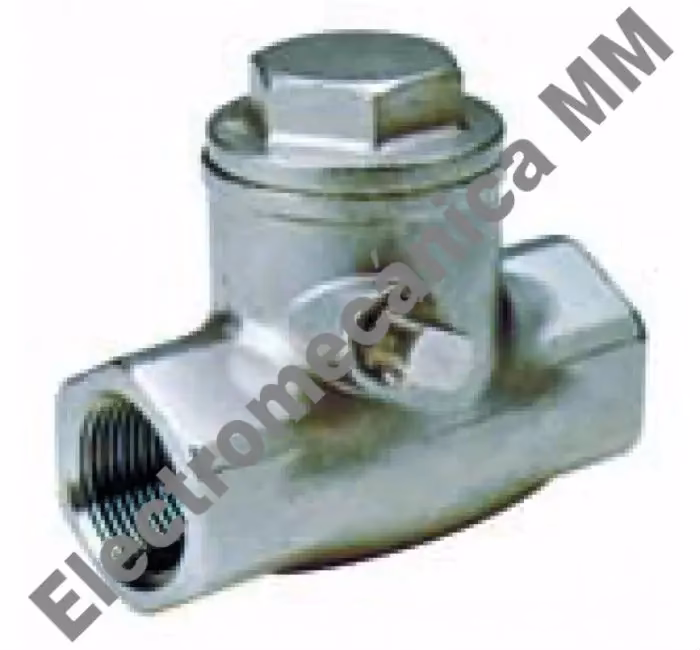

La válvula de retención a clapeta, o 'swing check valve' en inglés, es uno de los tipos más comunes y ampliamente utilizados de válvulas de retención. Su nombre proviene de su mecanismo interno: una 'clapeta' o disco que está articulado o 'colgado' de una bisagra dentro del cuerpo de la válvula. Este disco se abre con la presión del flujo hacia adelante y se cierra por gravedad y/o por la presión inversa cuando el flujo tiende a retroceder.

El diseño de la válvula a clapeta es relativamente simple, lo que contribuye a su fiabilidad y facilidad de mantenimiento. El disco pivota hacia afuera del camino del flujo cuando la presión directa es suficiente para moverlo, permitiendo un paso casi sin obstrucciones. Cuando la presión disminuye o se invierte, el disco oscila de nuevo hacia su asiento, sellando la línea y deteniendo el contraflujo.

Principios de Funcionamiento Detallados

El funcionamiento de una válvula de retención a clapeta es intuitivo y eficaz:

1. Flujo Hacia Adelante: Cuando el fluido comienza a moverse en la dirección deseada (aguas arriba a aguas abajo), la presión del fluido empuja contra un lado del disco de la clapeta. Si esta presión supera la resistencia del disco (su peso y cualquier resistencia del resorte si lo hubiera), el disco pivota sobre su bisagra, abriéndose completamente y permitiendo el paso libre del fluido.
2. Cese del Flujo: Si el flujo se detiene, la presión aguas arriba disminuye. En este punto, la gravedad actúa sobre el disco, ayudándolo a oscilar de vuelta hacia su asiento.
3. Flujo Inverso: Si hay un intento de flujo en la dirección contraria (aguas abajo a aguas arriba), la presión inversa empuja el disco firmemente contra su asiento. Esto crea un sello hermético que impide por completo el paso del fluido en la dirección no deseada.

La clave de su eficacia radica en su capacidad de auto-activación; no necesita intervención externa. La posición de instalación es importante: aunque muchas están diseñadas para instalación horizontal, existen variantes para instalación vertical, siempre asegurando que la gravedad asista al cierre o que un resorte compensatorio cumpla esta función.

Características y Ventajas Clave de las Válvulas a Clapeta

Las válvulas de retención a clapeta ofrecen varias ventajas significativas que las hacen preferibles en muchas aplicaciones:

• Baja Caída de Presión: Cuando están completamente abiertas, el disco se aparta del camino, ofreciendo una ruta de flujo casi sin obstrucciones. Esto se traduce en una mínima pérdida de energía y una baja caída de presión en el sistema, lo cual es vital para la eficiencia energética.
• Diseño Simple y Robusto: Con pocas piezas móviles, estas válvulas son menos propensas a fallar y son relativamente fáciles de mantener.
• Versatilidad: Adecuadas para una amplia gama de fluidos, incluyendo líquidos viscosos y aquellos con sólidos en suspensión (slurries), ya que el diseño de paso completo minimiza la acumulación de residuos.
• Fiabilidad: Su operación pasiva y mecánica las hace muy fiables para prevenir el retroceso del flujo.
• Amplio Rango de Tamaños y Materiales: Disponibles en una gran variedad de tamaños y construcciones de materiales para adaptarse a diversas presiones, temperaturas y compatibilidades químicas.

Materiales de Fabricación Comunes

La selección del material es un aspecto crítico en el diseño y la aplicación de cualquier válvula, y las válvulas de retención a clapeta no son una excepción. La elección depende de factores como el tipo de fluido, la temperatura de operación, la presión, el entorno corrosivo y los requisitos sanitarios.

Entre los materiales más comunes se encuentran:

• Acero al Carbono: Ofrece buena resistencia y economía para aplicaciones no corrosivas.
• Acero Inoxidable: Fundamental para ambientes corrosivos, altas temperaturas o aplicaciones sanitarias. El acero inoxidable es altamente valorado por su resistencia a la oxidación y a muchos agentes químicos, siendo una elección primordial en la industria alimentaria, farmacéutica y química.
• Bronce/Latón: Utilizados comúnmente en sistemas de fontanería y agua potable debido a su resistencia a la corrosión y facilidad de fabricación.
• Hierro Fundido: Económico y robusto, ideal para grandes diámetros y bajas presiones en sistemas de agua o aguas residuales.
• PVC/CPVC: Para aplicaciones de baja presión y temperatura con fluidos corrosivos donde los metales no son adecuados.

Aplicaciones Típicas de las Válvulas a Clapeta

Dada su fiabilidad y diseño, las válvulas de retención a clapeta se encuentran en una miríada de aplicaciones industriales y comerciales:

• Líneas de Descarga de Bombas: Previenen el retroceso del fluido hacia la bomba cuando esta se detiene, protegiéndola de la cavitación y el golpe de ariete.
• Sistemas de Suministro de Agua: Aseguran que el agua fluya en una sola dirección, evitando la contaminación cruzada en redes de distribución.
• Sistemas HVAC: Utilizadas en sistemas de calefacción, ventilación y aire acondicionado para controlar el flujo de agua caliente o fría.
• Industria Química y Petroquímica: Manejan una amplia gama de productos químicos, donde la prevención del retroceso es vital para la seguridad del proceso.
• Sistemas de Drenaje: Evitan el reflujo de aguas residuales o pluviales en caso de inundaciones o sobrecargas del sistema.
• Plantas de Tratamiento de Agua: Esenciales en cada etapa del proceso para mantener la dirección del flujo de los tratamientos.

Consideraciones para la Selección e Instalación

Para garantizar el rendimiento óptimo y la longevidad de una válvula de retención a clapeta, es crucial considerar varios factores durante la selección e instalación:

• Dirección del Flujo: Deben instalarse correctamente en relación con la dirección deseada del flujo. La mayoría de las válvulas tienen una flecha indicadora en el cuerpo.
• Orientación: Aunque muchas clapetas son adecuadas para instalación horizontal, algunas requieren una orientación específica (por ejemplo, el eje de la bisagra debe ser horizontal para un cierre efectivo por gravedad). Las válvulas con resorte son más versátiles en cuanto a la orientación.
• Tamaño y Presión Nominal: Deben coincidir con los requisitos del sistema para evitar caídas de presión excesivas o fallas por sobrepresión.
• Material: Compatible con el fluido, la temperatura y el entorno.
• Espacio Disponible: El diseño de la clapeta puede requerir más espacio que otros tipos de válvulas de retención.
• Golpe de Ariete: En sistemas con cambios de flujo rápidos, el cierre abrupto de una clapeta puede contribuir al golpe de ariete. En tales casos, se pueden considerar clapetas amortiguadas o alternativas como las válvulas de retención de disco o pistón.

Mantenimiento y Solución de Problemas Comunes

Aunque las válvulas de retención a clapeta son generalmente de bajo mantenimiento, la inspección periódica es recomendable para asegurar su funcionamiento adecuado. Los problemas comunes incluyen:

• Fugas: Indicativo de un asiento o disco desgastado, o de partículas atrapadas que impiden un cierre completo.
• No Cierre: Puede deberse a un disco atascado en posición abierta, acumulación de residuos, o un resorte débil (si aplica).
• Golpe de Ariete: Si la válvula es demasiado grande para el flujo o si el cierre es demasiado lento en un sistema con flujo inverso rápido, puede ocurrir un golpe de ariete. Esto puede requerir una válvula de cierre más rápido o un diseño diferente.

El mantenimiento suele implicar la limpieza de los componentes internos, la verificación del desgaste del disco y el asiento, y la sustitución de juntas o sellos si es necesario. En algunos casos, el reemplazo completo de la válvula puede ser la opción más económica.

Comparativa: Válvula a Clapeta vs. Otros Tipos de Válvulas de Retención

Para entender mejor el lugar de la válvula a clapeta, es útil compararla con otros tipos comunes de válvulas de retención:

Preguntas Frecuentes (FAQ)

A continuación, respondemos algunas de las preguntas más comunes sobre las válvulas de retención a clapeta.

¿Para qué sirve una válvula de retención?

Una válvula de retención sirve para permitir el flujo de un fluido (líquido o gas) en una sola dirección a través de una tubería, impidiendo que el fluido retroceda y cause daños a equipos o contamine el sistema.

¿Es lo mismo una válvula de retención que una válvula antirretorno?

Sí, son términos sinónimos. Tanto 'válvula de retención' como 'válvula antirretorno' se refieren al mismo tipo de dispositivo que previene el flujo inverso.

¿Se puede instalar una válvula a clapeta en cualquier posición?

No necesariamente. Aunque algunas válvulas a clapeta están diseñadas para instalación universal, la mayoría funciona mejor en posición horizontal para que la gravedad asista al cierre. Para instalaciones verticales, a menudo se requieren modelos específicos con resortes para asegurar un cierre efectivo.

¿Qué es el golpe de ariete y cómo lo previene una válvula de retención?

El golpe de ariete es un aumento repentino de presión y un sonido fuerte que ocurre cuando un flujo de fluido en una tubería se detiene o cambia de dirección abruptamente. Una válvula de retención previene el retroceso del flujo que podría generar este fenómeno, especialmente cuando una bomba se detiene y el fluido intenta regresar, golpeando las aspas de la bomba. Sin embargo, si la válvula de retención cierra demasiado rápido, ella misma puede contribuir al golpe de ariete, por lo que a veces se utilizan válvulas de cierre amortiguado.

¿Cuál es la vida útil de una válvula de retención?

La vida útil de una válvula de retención varía considerablemente según el material de construcción, la aplicación, la frecuencia de operación, la naturaleza del fluido (corrosivo, abrasivo) y las condiciones de presión y temperatura. Una válvula bien seleccionada y mantenida puede durar muchos años, incluso décadas. El desgaste del asiento y el disco son los factores limitantes más comunes.

En resumen, la válvula de retención a clapeta es un componente fundamental en la gestión de fluidos. Su diseño simple, operación fiable y capacidad para manejar una amplia gama de fluidos la convierten en una elección preferida en numerosas aplicaciones industriales. Asegurar su correcta selección, instalación y un mantenimiento periódico es clave para la eficiencia y seguridad de cualquier sistema de tuberías.
