Válvulas de Retención: El Guardián Silencioso del Flujo

En el vasto universo de los sistemas de tuberías y fluidos, existe un componente crucial que a menudo pasa desapercibido, pero cuya ausencia o falla podría acarrear consecuencias catastróficas: la válvula de retención. Imagine por un momento una situación donde el fluido que ha sido bombeado con gran esfuerzo regresa por la misma tubería, inundando equipos, contaminando procesos o incluso causando daños estructurales. Es precisamente para evitar este indeseado fenómeno, conocido como retroceso o reflujo, que se diseñaron las válvulas de retención, un elemento ingenieril cuya simplicidad es tan asombrosa como su efectividad.

Estas válvulas, a veces llamadas 'válvulas anti-retorno' o 'válvulas check', son dispositivos automáticos que permiten el flujo de un fluido en una dirección específica y lo impiden en la dirección opuesta. Su funcionamiento no requiere intervención humana ni de un actuador externo; operan puramente por la presión diferencial del fluido en el sistema. Pero, ¿qué ocurre realmente en su interior? ¿Cómo logran este control tan preciso y vital? Adentrémonos en el fascinante mundo de la válvula de retención, explorando sus mecanismos internos, sus diversas configuraciones y su indispensable papel en innumerables industrias.

¿Qué es una Válvula de Retención y Cómo Funciona?

Una válvula de retención es un dispositivo bidireccional que actúa como un control de flujo unidireccional. Su propósito principal es prevenir el reflujo de un fluido (líquido o gas) en una tubería o sistema. A diferencia de otras válvulas que requieren una palanca, volante o señal externa para abrirse o cerrarse, la válvula de retención opera de forma autónoma basándose en la presión del fluido. Cuando la presión en el lado de entrada (aguas arriba) es mayor que la presión en el lado de salida (aguas abajo), la válvula se abre, permitiendo el paso del fluido. Si la presión en el lado de salida supera la del lado de entrada, o si el flujo se detiene, la válvula se cierra automáticamente, impidiendo el retorno del fluido.

El principio de funcionamiento es sorprendentemente simple pero ingenioso. En su corazón, toda válvula de retención posee un elemento móvil (generalmente un disco, bola o diafragma) que es impulsado por la presión del fluido. Este elemento se asienta contra una superficie, conocida como asiento, cuando la presión inversa actúa sobre él o cuando no hay flujo directo. La clave de su operación reside en su diseño interno, que asegura que el flujo solo pueda ocurrir en una dirección predeterminada, protegiendo bombas, compresores, medidores y otros equipos sensibles del daño potencial causado por el reflujo.

El Corazón de la Válvula: Componentes Internos Clave

Para comprender verdaderamente una válvula de retención, es fundamental diseccionar sus componentes internos. Aunque el diseño exacto varía entre los diferentes tipos, los elementos esenciales que orquestan su funcionamiento son comunes:

• Cuerpo (Body): Es la carcasa externa de la válvula que contiene todos los componentes internos y se conecta a la tubería. Generalmente fabricado en materiales robustos como hierro fundido, bronce, PVC o, muy comúnmente en entornos industriales exigentes, acero inoxidable.
• Obturador o Disco (Disc/Obturator): Es el elemento móvil que se abre para permitir el flujo y se cierra contra el asiento para impedir el reflujo. Su forma y movimiento varían según el tipo de válvula (puede ser un disco oscilante, un émbolo, una bola, etc.).
• Asiento (Seat): Es la superficie sellante contra la cual el obturador se apoya para crear un cierre hermético. La integridad del asiento es crucial para evitar fugas. Puede ser integrado en el cuerpo o ser un anillo reemplazable.
• Mecanismo de Articulación/Guía (Hinge/Guide): En válvulas de retención de tipo columpio, es la bisagra que permite al disco pivotar. En otros tipos, como las de levantamiento, es una guía que asegura que el disco se mueva linealmente hacia arriba y hacia abajo.
• Resorte (Spring): Presente en algunos diseños (especialmente en válvulas de retención de levantamiento con resorte o de tipo wafer), el resorte ayuda a cerrar el obturador rápidamente cuando la presión directa disminuye, reduciendo la posibilidad de golpe de ariete y asegurando un cierre más efectivo en ciertas orientaciones.

La interacción de estos componentes internos es lo que confiere a la válvula de retención su capacidad autónoma. El diseño inteligente de estas piezas permite que la presión del flujo 'empuje' el obturador para abrirlo, mientras que la gravedad, un resorte o la presión inversa lo 'empujan' de vuelta al asiento, sellando la línea.

Tipos Comunes de Válvulas de Retención y sus Mecanismos Internos

La diversidad de aplicaciones y condiciones de operación ha dado lugar a una variedad de diseños de válvulas de retención, cada uno con sus propias características internas y ventajas:

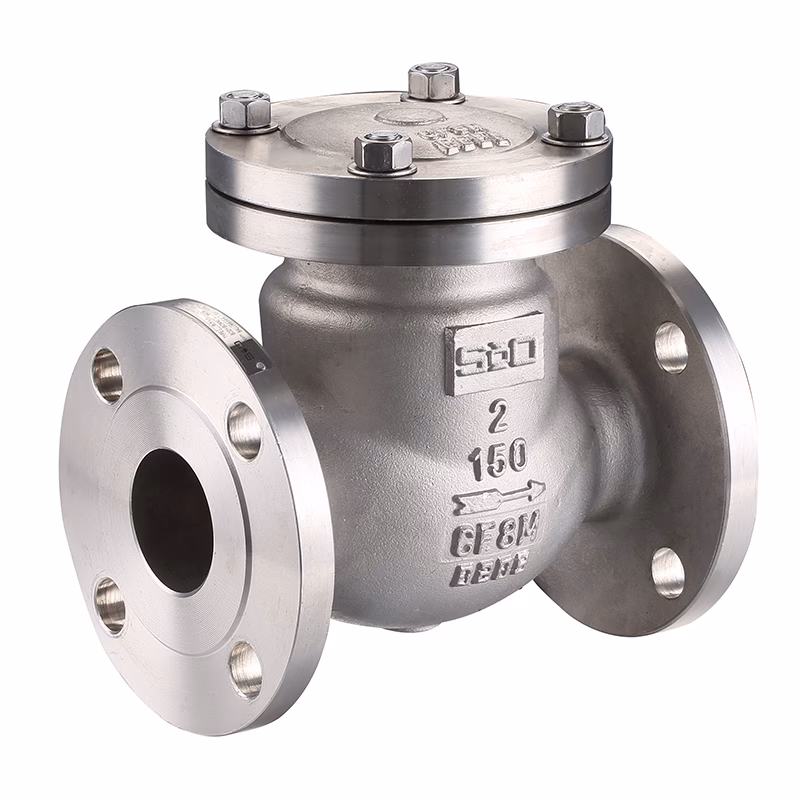

• Válvula de Retención de Columpio (Swing Check Valve): Internamente, posee un disco que pivota sobre una bisagra montada en la parte superior del cuerpo. Cuando el fluido fluye hacia adelante, el disco se 'columpia' y se levanta del asiento. Si el flujo se detiene o invierte, el disco cae por gravedad (o por la presión inversa) y se asienta, impidiendo el reflujo. Son ideales para flujos de baja velocidad y grandes diámetros.
• Válvula de Retención de Levantamiento (Lift Check Valve): Contiene un disco o émbolo que se mueve linealmente hacia arriba y hacia abajo dentro de una guía. El flujo directo levanta el disco de su asiento. Cuando la presión disminuye, el disco cae por gravedad o es ayudado por un resorte, sellando la abertura. Son más adecuadas para flujos de alta velocidad y presiones más elevadas, y su diseño las hace menos propensas a la obstrucción por partículas grandes.
• Válvula de Retención de Bola (Ball Check Valve): En lugar de un disco, utiliza una bola que se levanta de su asiento por la presión del fluido. Cuando el flujo se invierte, la bola vuelve a caer en su asiento, sellando el paso. Pueden ser muy efectivas en aplicaciones con fluidos viscosos o que contienen partículas sólidas, ya que la bola puede rodar y no se atasca fácilmente.
• Válvula de Retención de Diafragma (Diaphragm Check Valve): Utiliza un diafragma flexible que se deforma para permitir el paso del fluido en una dirección y se aplana contra un asiento para bloquear el reflujo. Son excelentes para fluidos corrosivos o ultra puros, ya que el diafragma aísla los componentes metálicos del fluido.
• Válvula de Retención de Oblea (Wafer Check Valve): Son compactas y se instalan entre dos bridas de tubería. Pueden ser de columpio o de doble disco, a menudo con resortes para un cierre rápido. Su diseño 'wafer' (oblea) las hace ligeras y de fácil instalación en espacios reducidos.

Materiales de Construcción: Durabilidad y Resistencia

La elección del material para una válvula de retención es tan crítica como su diseño interno. Debe ser compatible con el fluido que transporta, resistir las presiones y temperaturas de operación, y ofrecer durabilidad en el entorno específico. Aquí, el acero inoxidable juega un papel protagónico:

• Acero Inoxidable: Indiscutiblemente uno de los materiales más versátiles y utilizados para válvulas de retención. Su resistencia a la corrosión, durabilidad y capacidad para soportar altas temperaturas y presiones lo hacen ideal para una amplia gama de aplicaciones, desde la industria química y petroquímica hasta el procesamiento de alimentos y bebidas, y sistemas de agua potable. Tipos comunes incluyen 304, 316 y dúplex, elegidos según la agresividad del medio.
• Hierro Fundido: Económico y robusto, ideal para aplicaciones de agua y aguas residuales a bajas presiones y temperaturas.
• Bronce/Latón: Buena resistencia a la corrosión para agua potable y aplicaciones domésticas, aunque menos robusto que el acero inoxidable para entornos industriales severos.
• PVC/CPVC: Excelentes para fluidos corrosivos a bajas temperaturas y presiones, como ácidos y bases en aplicaciones de tratamiento de agua.
• Aleaciones Especiales: Para condiciones extremadamente corrosivas o de alta temperatura, se utilizan aleaciones como Hastelloy, Monel o Titanio.

La combinación de un diseño interno adecuado con el material correcto garantiza el rendimiento y la longevidad de la válvula de retención, protegiendo la inversión y la seguridad del sistema.

Aplicaciones Estratégicas de las Válvulas de Retención

La omnipresencia de las válvulas de retención en la industria y la vida cotidiana es un testimonio de su importancia. Sus aplicaciones críticas abarcan desde lo más simple hasta lo más complejo:

• Sistemas de Bombeo: Evitan que el agua o el fluido bombeado regrese a la bomba cuando esta se detiene, protegiéndola del golpe de ariete y asegurando que la tubería de descarga permanezca llena.
• Plantas de Tratamiento de Agua y Aguas Residuales: Previenen la contaminación cruzada y el reflujo de aguas residuales hacia fuentes de agua limpia.
• Industria Química y Petroquímica: Aseguran la unidireccionalidad del flujo de productos químicos, evitando mezclas peligrosas o el retorno a tanques de almacenamiento.
• Sistemas HVAC: En sistemas de calefacción, ventilación y aire acondicionado, previenen el reflujo de agua caliente o fría, garantizando la eficiencia del sistema.
• Sistemas de Aire Comprimido: Evitan que el aire comprimido regrese al compresor o escape de la línea.
• Sistemas de Combustible: En vehículos y sistemas de suministro de combustible, impiden el retorno del combustible al tanque, manteniendo la presión en la línea.
• Sistemas Residenciales: Se encuentran en calentadores de agua, sistemas de riego y bombas de sumidero para evitar el reflujo.

En cada una de estas aplicaciones, la válvula de retención actúa como un guardián silencioso, pero absolutamente esencial, para la integridad y eficiencia del sistema.

Ventajas y Desventajas: El Equilibrio Operativo

Como cualquier componente de ingeniería, las válvulas de retención poseen un conjunto de ventajas y desventajas que deben considerarse al momento de su selección e instalación.

Ventajas:

• Prevención de Reflujo: Su función principal y más crítica, protegiendo equipos sensibles y evitando la contaminación.
• Operación Automática: No requieren energía externa ni intervención manual, lo que las hace fiables y de bajo mantenimiento operativo.
• Protección de Equipos: Salvaguardan bombas, compresores, medidores y otros dispositivos de los daños causados por el reflujo o el golpe de ariete.
• Mantenimiento de la Presión: Ayudan a mantener la presión en las tuberías, lo que es vital para la eficiencia de ciertos sistemas.
• Variedad de Diseños: Disponibles en una amplia gama de tipos y materiales para adaptarse a casi cualquier aplicación.

Desventajas:

• Pérdida de Carga: La presencia del obturador y el cambio de dirección del flujo pueden causar una caída de presión en el sistema, lo que puede afectar la eficiencia.
• Golpe de Ariete (Water Hammer): Si la válvula cierra demasiado rápido en un sistema con flujo de alta velocidad, puede generar ondas de presión que causan el golpe de ariete, un fenómeno ruidoso y potencialmente destructivo.
• Atasco o Bloqueo: El obturador puede atascarse en la posición abierta o cerrada debido a la acumulación de sedimentos o corrosión, especialmente si no se selecciona el tipo adecuado para el fluido.
• Fugas: Con el tiempo, el asiento y el obturador pueden desgastarse, lo que lleva a fugas y un reflujo parcial.
• Orientación de Instalación: Algunos tipos de válvulas de retención son sensibles a la orientación (vertical u horizontal) y pueden no funcionar correctamente si se instalan de forma incorrecta.

Criterios de Selección: Eligiendo la Válvula Adecuada

Seleccionar la válvula de retención correcta es un proceso que requiere considerar varios factores para asegurar un rendimiento óptimo y una larga vida útil. Una elección incorrecta puede llevar a fallas, ineficiencias o incluso riesgos de seguridad.

Mantenimiento y Solución de Problemas Comunes

Aunque las válvulas de retención son relativamente de bajo mantenimiento, no son inmunes a los problemas. Un programa de mantenimiento preventivo y la capacidad de diagnosticar fallas comunes son esenciales para asegurar su funcionamiento continuo.

Problemas Comunes:

• Fugas: A menudo causadas por el desgaste del asiento o el obturador, o por la presencia de partículas extrañas que impiden un cierre completo.
• Atasco en Posición Abierta: Puede deberse a la corrosión, acumulación de sedimentos o un objeto extraño que impide que el obturador regrese a su asiento.
• Atasco en Posición Cerrada: Menos común, pero puede ocurrir si el obturador o la bisagra se corroen o se bloquean, impidiendo que la válvula se abra.
• Golpe de Ariete: Indicativo de que la válvula cierra demasiado rápido o que hay un problema en el diseño del sistema.
• Ruido Excesivo: Puede ser señal de vibración del obturador debido a un flujo inestable, o de un inicio de golpe de ariete.

Mantenimiento:

• Inspecciones Regulares: Revisar visualmente la válvula en busca de signos de corrosión, fugas externas o daños.
• Limpieza: En sistemas con fluidos sucios o con partículas, la limpieza periódica del interior de la válvula puede prevenir la acumulación de sedimentos y el atasco.
• Reemplazo de Componentes: Los sellos, asientos y obturadores son las partes más propensas al desgaste y deben ser reemplazados si se detectan fugas o mal funcionamiento.
• Pruebas de Funcionamiento: En aplicaciones críticas, pueden requerirse pruebas periódicas para asegurar que la válvula se abre y cierra correctamente.

Preguntas Frecuentes sobre Válvulas de Retención

P: ¿Cuándo debo usar una válvula de retención?
R: Debe usar una válvula de retención siempre que necesite asegurar que el flujo de un fluido se mueva en una sola dirección, evitando el retorno de este. Esto es crucial para proteger equipos, prevenir contaminación cruzada o mantener la presión en una sección del sistema.

P: ¿Cuál es la diferencia entre una válvula de retención y una válvula de cierre?

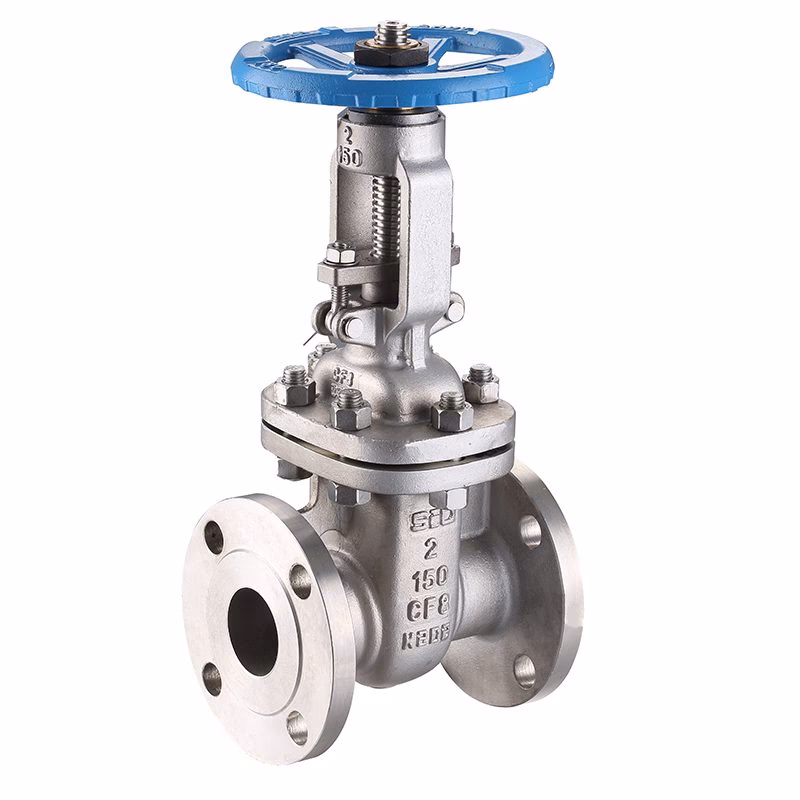

R: La principal diferencia es el control. Una válvula de cierre (como una válvula de bola o compuerta) se usa para iniciar, detener o regular el flujo y requiere una operación manual o automática externa. Una válvula de retención, en cambio, es automática y solo permite el flujo en una dirección, cerrándose por sí misma para prevenir el reflujo sin intervención externa.

P: ¿Pueden las válvulas de retención instalarse en cualquier posición?
R: No todas. Algunas válvulas de retención, como las de columpio, son sensibles a la orientación y generalmente requieren una instalación horizontal para funcionar correctamente, confiando en la gravedad para cerrar el disco. Otros tipos, como las de levantamiento con resorte o las de bola, son más flexibles y pueden instalarse en varias orientaciones.

P: ¿Qué es el golpe de ariete y cómo lo previene una válvula de retención?
R: El golpe de ariete es un aumento repentino de presión y ruido que ocurre cuando un flujo de fluido en movimiento se detiene o cambia de dirección abruptamente. Si una válvula de retención se cierra demasiado rápido, puede causar golpe de ariete. Sin embargo, su función principal es evitar el reflujo, que si no se controla, también podría llevar a condiciones de golpe de ariete al chocar flujos. Algunos diseños de válvulas de retención (como las de cierre rápido o las de disco silencioso) están diseñadas para minimizar este fenómeno.

P: ¿Cuál es la vida útil de una válvula de retención?
R: La vida útil de una válvula de retención varía enormemente dependiendo del material de construcción, la aplicación, la frecuencia de operación, la calidad del fluido y el mantenimiento. Una válvula bien seleccionada y mantenida, especialmente si es de acero inoxidable para condiciones exigentes, puede durar décadas, mientras que una mal elegida puede fallar en meses.

En resumen, la válvula de retención, con su ingenioso diseño interno y su operación autónoma, se erige como un componente indispensable en la ingeniería de fluidos. Desde la protección de bombas multimillonarias hasta la garantía de la pureza en el suministro de agua, su papel es silencioso pero vital. Entender su funcionamiento, sus tipos y cómo seleccionarla correctamente es fundamental para cualquier persona involucrada en el diseño, operación o mantenimiento de sistemas de tuberías.
