Válvulas Anti-Retorno: Pilares del Control de Flujo

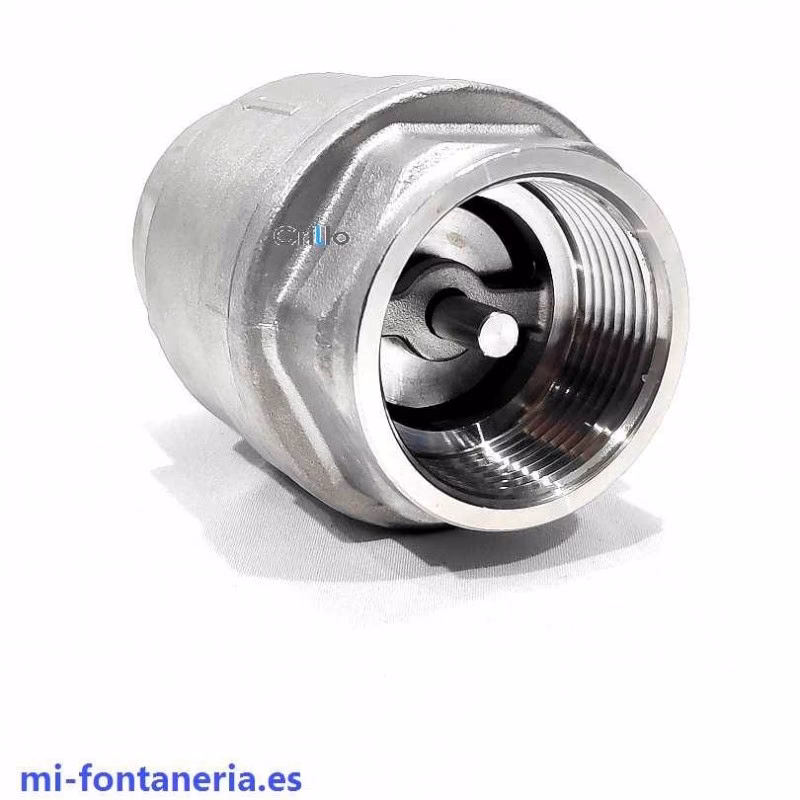

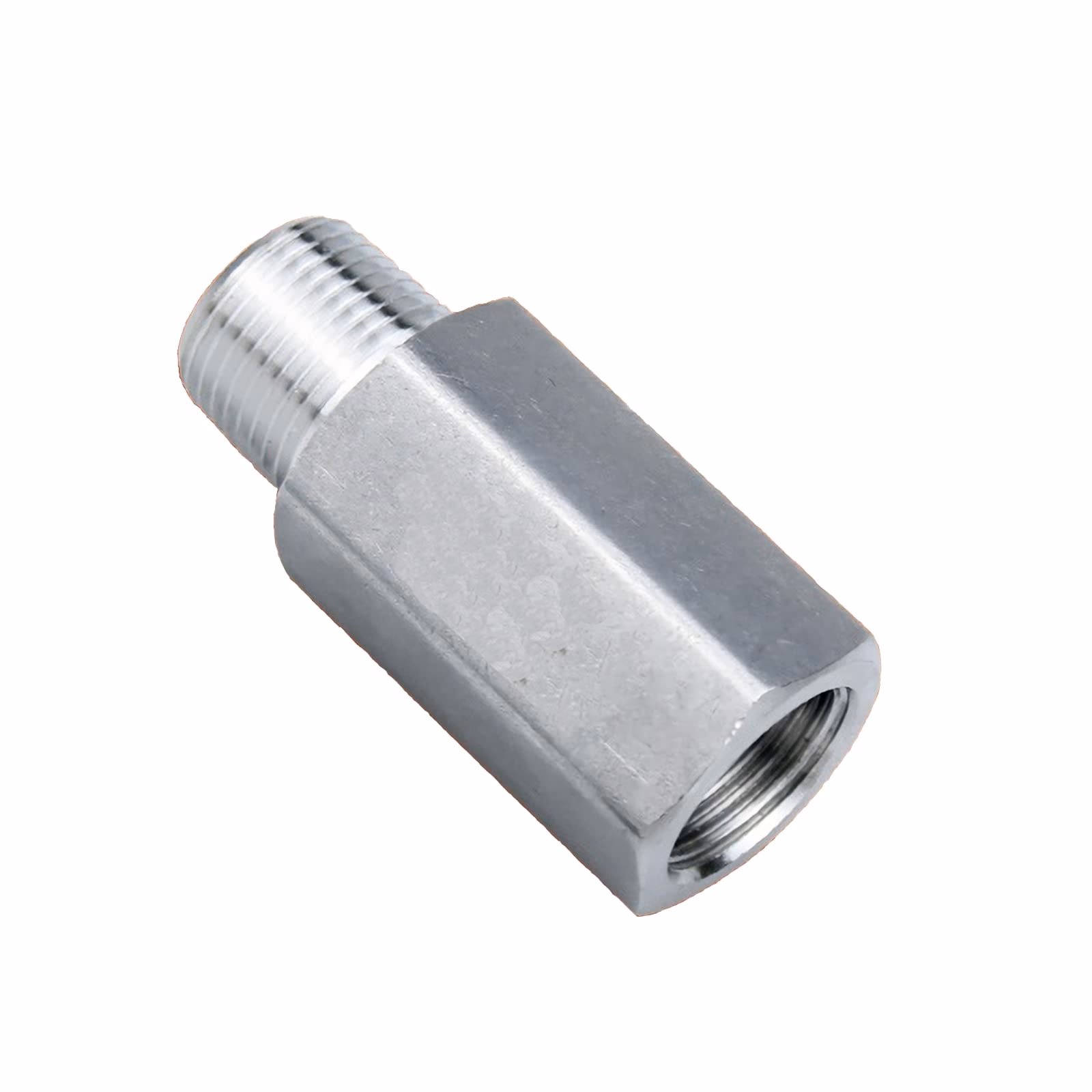

En el complejo mundo de la ingeniería de fluidos, donde líquidos y gases se mueven a través de intrincadas redes de tuberías, existe un componente discreto pero fundamental que garantiza la dirección correcta del flujo y protege sistemas enteros: las válvulas anti-retorno. Conocidas también como válvulas de retención, válvulas uniflujo o válvulas check, su objetivo primordial es singular pero crítico: permitir el paso de un fluido en una dirección y cerrarlo completamente en la opuesta. Esta función, aparentemente sencilla, es la clave para prevenir una multitud de problemas, desde la contaminación de procesos hasta daños catastróficos en equipos.

La importancia de estas válvulas radica en su capacidad para evitar el reflujo, un fenómeno que puede tener consecuencias devastadoras. Imagina una bomba que detiene su operación; sin una válvula anti-retorno, el fluido en la tubería aguas abajo podría regresar y dañar la bomba, o incluso mezclar sustancias incompatibles. En sistemas de suministro de agua, evitan que el agua contaminada de una sección regrese a la red principal. Su diseño ingenioso y la variedad de tipos disponibles las convierten en componentes esenciales en casi cualquier industria que maneje fluidos, desde plantas de tratamiento de agua y refinerías de petróleo hasta sistemas de calefacción y aire acondicionado, y por supuesto, en la industria alimentaria y farmacéutica donde la higiene es primordial.

¿Por Qué Son Indispensables las Válvulas Anti-Retorno?

La necesidad de las válvulas de retención surge de varios escenarios críticos en el manejo de fluidos:

• Protección de equipos: Evitan que el fluido retorne y cause daños a bombas, compresores, medidores y otros equipos sensibles que no están diseñados para soportar el flujo inverso.
• Prevención de contaminación: En sistemas donde diferentes fluidos se unen o donde es crucial mantener la pureza, las válvulas de retención impiden la mezcla o el retorno de contaminantes. Esto es vital en industrias como la alimentaria, farmacéutica y química.
• Mantenimiento de presión: Ayudan a mantener la presión en una sección específica de la tubería, evitando el drenaje o la caída de presión cuando una bomba se detiene o un sistema se apaga.
• Eficiencia del sistema: Al asegurar el flujo unidireccional, contribuyen a la eficiencia operativa, reduciendo el consumo de energía y optimizando el rendimiento de los procesos.
• Seguridad operativa: En aplicaciones críticas, como sistemas contra incendios o de gas, previenen situaciones peligrosas al controlar la dirección del flujo. Garantizan la seguridad del personal y las instalaciones.

Principios de Funcionamiento: Deteniendo el Flujo Inverso

El principio fundamental detrás de una válvula anti-retorno es la diferencia de presión. Están diseñadas con un elemento de cierre (como un disco, bola o compuerta) que se abre con la presión del fluido en la dirección deseada y se cierra automáticamente cuando la presión disminuye o se invierte. No requieren de un operador externo ni de actuadores, lo que las hace autónomas y confiables. La gravedad, un resorte o la propia presión del fluido actúan para cerrar el elemento de retención cuando el flujo se detiene o intenta retroceder.

Tipos Comunes de Válvulas Anti-Retorno

La diversidad de aplicaciones y requisitos ha llevado al desarrollo de varios tipos de válvulas anti-retorno, cada una con características y ventajas específicas:

1. Válvulas de Retención de Columpio (Swing Check Valve)

Estas válvulas utilizan un disco con bisagras que se abre con la presión del flujo hacia adelante y se cierra por gravedad o por el reflujo. Son comunes en líneas con bajo flujo y baja presión de cierre, y son ideales para fluidos con partículas suspendidas, ya que su diseño de paso completo minimiza la obstrucción. Requieren un espacio considerable para la apertura del disco.

2. Válvulas de Retención de Levante (Lift Check Valve)

En este tipo, un disco o émbolo se levanta de su asiento por la presión del flujo hacia adelante y cae de nuevo en su asiento por gravedad o un resorte cuando el flujo se detiene o invierte. Son excelentes para aplicaciones de vapor, gas y aire, y son más adecuadas para fluidos limpios debido a su asiento más ajustado, que podría ser obstruido por partículas.

3. Válvulas de Retención de Bola (Ball Check Valve)

Una bola, a menudo recubierta de un material elastomérico, es el elemento de cierre. La presión del flujo empuja la bola fuera de su asiento, y cuando el flujo se detiene o invierte, la bola regresa a su asiento, a menudo ayudada por la gravedad o un resorte. Son muy efectivas para fluidos viscosos o con partículas, y son comunes en bombas dosificadoras y aplicaciones sanitarias.

4. Válvulas de Retención de Disco (Wafer Check Valve)

Estas válvulas son compactas y se instalan entre dos bridas. Utilizan un disco que se abre y cierra pivotando sobre un eje o deslizándose. Son ligeras y de bajo costo, ideales para espacios reducidos. Existen variantes como las válvulas de doble disco o las tipo boquilla (nozzle check valves), que ofrecen una respuesta rápida y baja caída de presión.

5. Válvulas de Retención de Diafragma (Diaphragm Check Valve)

Un diafragma flexible actúa como elemento de cierre. La presión del flujo lo deforma para permitir el paso, y cuando el flujo cesa o intenta invertirse, el diafragma vuelve a su posición original, sellando el paso. Son excelentes para fluidos corrosivos o ultra puros, ya que el fluido no entra en contacto con partes metálicas móviles.

6. Válvulas de Retención de Paro (Stop Check Valve)

Estas válvulas combinan la función de una válvula de retención con la de una válvula de globo o de compuerta, permitiendo tanto el control del flujo unidireccional como el cierre manual o automatizado. Son útiles en sistemas donde se requiere aislamiento periódico de una línea, además de la prevención de reflujo.

Materiales de Construcción: El Papel Vital del Acero Inoxidable

La elección del material de una válvula anti-retorno es tan crítica como su tipo, ya que debe soportar las condiciones del fluido (temperatura, presión, corrosividad) y el entorno. Aquí, el acero inoxidable brilla con luz propia, siendo la opción preferida para una vasta gama de aplicaciones.

• Acero Inoxidable (304, 316, 316L): Es el material de elección para la mayoría de las válvulas de retención debido a su excepcional resistencia a la corrosión, durabilidad y capacidad para soportar altas temperaturas y presiones. El acero inoxidable 304 es un estándar para aplicaciones generales de agua y gas. Para entornos más agresivos, como químicos, agua salada o altas temperaturas, el acero inoxidable 316 (y su variante de bajo carbono 316L) ofrece una resistencia superior al ataque químico y a la corrosión por picaduras. Su superficie lisa y fácil de limpiar también lo hace indispensable en la industria alimentaria, de bebidas y farmacéutica, donde la higiene y la prevención de la contaminación son cruciales.
• Bronce y Latón: Comunes para aplicaciones de agua potable y sistemas de calefacción, ofrecen buena resistencia a la corrosión en estos entornos y son más económicos que el acero inoxidable.
• Hierro Fundido y Dúctil: Utilizados en aplicaciones de gran tamaño para agua, alcantarillado y algunas aplicaciones industriales no corrosivas, donde el costo es un factor y la resistencia a la corrosión no es una preocupación principal.
• Plásticos (PVC, CPVC, PP, PVDF): Ideales para fluidos altamente corrosivos a bajas temperaturas y presiones, donde los metales no son adecuados.

La selección del material adecuado garantiza la longevidad de la válvula, la integridad del proceso y la seguridad operativa.

Criterios de Selección para Válvulas Anti-Retorno

Elegir la válvula anti-retorno correcta implica considerar múltiples factores para asegurar su rendimiento óptimo y su vida útil:

1. Tipo de Fluido: ¿Es líquido o gaseoso? ¿Es corrosivo, abrasivo, viscoso o limpio? Esto determinará el material de la válvula y el tipo de mecanismo de cierre.
2. Condiciones de Operación: La presión y la temperatura máxima y mínima del sistema son cruciales para la clasificación de la válvula.
3. Caudal y Caída de Presión: Algunas válvulas ofrecen menor caída de presión (como las de columpio o boquilla), lo que es importante para la eficiencia energética del sistema.
4. Orientación de Instalación: Muchas válvulas de retención son sensibles a la orientación (horizontal o vertical). Las válvulas de columpio, por ejemplo, requieren instalación horizontal para un cierre adecuado por gravedad.
5. Espacio Disponible: Las válvulas de disco son compactas, mientras que las de columpio requieren más espacio.
6. Conexión: Bridadas, roscadas, soldadas, clamp (sanitarias).
7. Certificaciones: Para ciertas industrias (agua potable, alimentos, farmacéutica), se requieren certificaciones específicas que garanticen la seguridad y la higiene.

Instalación y Mantenimiento

La instalación correcta es vital para el funcionamiento de una válvula anti-retorno. Es imperativo seguir las indicaciones del fabricante respecto a la dirección del flujo (indicada por una flecha en el cuerpo de la válvula) y la orientación (horizontal o vertical). Una instalación incorrecta puede llevar a un mal funcionamiento, reflujo o incluso daños en la válvula. En cuanto al mantenimiento, las válvulas de retención suelen ser de bajo mantenimiento debido a su operación automática. Sin embargo, una inspección periódica para detectar fugas, ruidos inusuales o signos de desgaste puede prolongar su vida útil y prevenir fallas inesperadas. La limpieza o reemplazo del elemento de cierre puede ser necesario en sistemas con fluidos sucios.

Aplicaciones Diversas: La Ubicuidad de las Válvulas Check

La versatilidad de las válvulas anti-retorno las hace indispensables en una asombrosa variedad de aplicaciones:

• Sistemas de Suministro de Agua: Previenen el reflujo de agua contaminada a la red principal.
• Plantas de Tratamiento de Aguas Residuales: Controlan el flujo de efluentes y protegen bombas.
• Sistemas HVAC: Aseguran la dirección del flujo de refrigerantes y agua en sistemas de calefacción, ventilación y aire acondicionado.
• Industria Petrolera y Gas: Cruciales en tuberías y plataformas para controlar el flujo de hidrocarburos y proteger compresores.
• Industria Química: Evitan la mezcla de químicos incompatibles y protegen bombas dosificadoras.
• Industria Alimentaria y de Bebidas: Garantizan la higiene y previenen la contaminación cruzada en líneas de procesamiento. Aquí, el acero inoxidable es casi siempre el material de elección.
• Farmacéutica y Biotecnología: Mantienen la esterilidad y la pureza de los productos, nuevamente con un uso predominante del acero inoxidable para cumplir con los estándares sanitarios.
• Sistemas de Bombeo: Protegen las bombas del golpe de ariete y del reflujo.

Tabla Comparativa de Válvulas Anti-Retorno Comunes

Preguntas Frecuentes sobre Válvulas Anti-Retorno

¿Cuál es la diferencia entre una válvula de retención y una válvula de cierre?

Una válvula de retención (anti-retorno) permite el flujo en una dirección y lo previene automáticamente en la opuesta, sin intervención manual. Una válvula de cierre (como una válvula de compuerta o de globo) está diseñada para detener o permitir el flujo en cualquier dirección mediante la manipulación manual o automática de un operador. Las válvulas de retención son automáticas y unidireccionales; las de cierre son manuales/actuadas y bidireccionales.

¿Pueden las válvulas de retención fallar? ¿Por qué?

Sí, pueden fallar. Las causas comunes incluyen el desgaste del disco o asiento, la corrosión del material, la obstrucción por sólidos en el fluido, la fatiga del resorte (si aplica) o una instalación incorrecta. Un fallo puede manifestarse como reflujo, fugas o ruido excesivo (golpe de ariete).

¿Es importante la orientación de instalación de una válvula anti-retorno?

Absolutamente. Muchas válvulas de retención, especialmente las de columpio y algunas de levante, dependen de la gravedad para cerrar o para el correcto funcionamiento de su mecanismo interno. Una instalación en la orientación incorrecta puede impedir que la válvula se cierre completamente o que se abra de manera eficiente, llevando a un mal funcionamiento del sistema.

¿Cuándo debo reemplazar una válvula de retención?

Debe considerarse el reemplazo si hay evidencia de reflujo, fugas visibles, ruidos anómalos (como golpes de ariete persistentes), o si las inspecciones internas revelan un desgaste significativo, corrosión o daño al disco o asiento. La vida útil de la válvula también depende de la severidad de las condiciones de operación.

¿Por qué se prefiere el acero inoxidable para algunas aplicaciones de válvulas anti-retorno?

El acero inoxidable es preferido por su excepcional resistencia a la corrosión, lo que lo hace ideal para manejar una amplia gama de fluidos corrosivos y para su uso en ambientes agresivos. Su durabilidad a altas temperaturas y presiones, y su facilidad de limpieza y saneamiento, lo convierten en el material estándar para las industrias alimentaria, farmacéutica, química y de tratamiento de agua, donde la pureza y la prevención de la contaminación son críticas.

En resumen, las válvulas anti-retorno son componentes de ingeniería esenciales que, a pesar de su simplicidad operativa, desempeñan un papel crítico en la seguridad, la eficiencia y la fiabilidad de innumerables sistemas de fluidos. Desde la protección de equipos costosos hasta la prevención de la contaminación y el mantenimiento de la integridad del proceso, su correcta selección, instalación y mantenimiento son fundamentales para cualquier operación que dependa del control unidireccional de líquidos o gases. Su evolución y la disponibilidad en materiales como el robusto acero inoxidable aseguran que seguirán siendo pilares fundamentales en el control de flujo para las décadas venideras.
