Válvulas de Retención: Tipos y Acero Inoxidable

En el complejo entramado de cualquier sistema de fluidos o gases, las válvulas desempeñan un papel protagonista. Son los guardianes silenciosos que dirigen, regulan y protegen el flujo, asegurando que cada proceso funcione con la máxima eficiencia y seguridad. Entre ellas, las válvulas de retención, también conocidas como válvulas antirretorno o unidireccionales, son elementos indispensables cuya función es tan simple como vital: permitir el paso del fluido en una sola dirección, evitando el temido reflujo que puede causar daños catastróficos, interrupciones operativas e incluso riesgos para el personal. La elección del material para estas válvulas es tan crítica como su diseño, y es aquí donde el acero inoxidable emerge como el protagonista indiscutible, ofreciendo una combinación inigualable de resistencia, durabilidad y versatilidad.

Este artículo se sumerge en el universo de las válvulas de retención, explorando sus diversos tipos, su funcionamiento y, crucialmente, la importancia fundamental del acero inoxidable en su fabricación. Desde sistemas de alta presión en entornos industriales hasta aplicaciones delicadas que exigen máxima higiene, comprender las características y beneficios de estas válvulas es clave para el diseño y mantenimiento de cualquier infraestructura que dependa del control preciso del flujo.

¿Qué es una Válvula de Retención y Por Qué es Tan Crucial?

Una válvula de retención es un dispositivo mecánico que permite el flujo de un fluido (líquido o gas) en una sola dirección. Su diseño es tal que se abre automáticamente cuando la presión del fluido en la dirección deseada es suficiente para vencer la resistencia interna de la válvula (conocida como presión de craqueo o apertura), y se cierra cuando el flujo se detiene o intenta invertirse. Esto evita que el fluido retorne al sistema, protegiendo equipos sensibles como bombas, compresores y medidores, y manteniendo la integridad y la presión del sistema. Sin válvulas de retención, una bomba podría sufrir cavitación por reflujo, un compresor podría ser dañado por aire caliente regresando, o un sistema de tuberías podría despresurizarse inesperadamente.

El Acero Inoxidable: El Material Estrella para Válvulas de Retención

La selección del material es un factor determinante en la longevidad y el rendimiento de cualquier válvula, y en el caso de las válvulas de retención, el acero inoxidable se posiciona como una de las opciones más robustas y fiables. Sus propiedades inherentes lo hacen ideal para una vasta gama de aplicaciones:

• Resistencia a la Corrosión: La principal ventaja del acero inoxidable es su excepcional resistencia a la corrosión, gracias a la capa pasiva de óxido de cromo que se forma en su superficie. Esto lo hace idóneo para manejar una amplia variedad de fluidos, incluyendo productos químicos agresivos, agua tratada, alimentos y bebidas, y gases.
• Durabilidad y Resistencia Mecánica: El acero inoxidable posee una alta resistencia a la tracción y a la fatiga, lo que le permite soportar presiones elevadas y ciclos de carga y descarga frecuentes sin deformarse ni fallar. Esto es vital en sistemas donde las válvulas están sujetas a estrés constante.
• Amplio Rango de Temperatura: Como se evidencia en las especificaciones de la válvula de membrana de la serie C, el acero inoxidable puede operar eficazmente en un rango de temperatura extremadamente amplio, desde -40 °C hasta 149 °C (e incluso más allá para ciertas aleaciones), lo que lo hace versátil para aplicaciones criogénicas o de alta temperatura.
• Higiene y Limpieza: Su superficie no porosa es fácil de limpiar y esterilizar, lo que lo convierte en el material preferido para industrias con estrictos requisitos sanitarios, como la farmacéutica, alimentaria y biotecnológica.
• Compatibilidad Química: Diferentes grados de acero inoxidable (como el 304, 316, 316L) ofrecen distintas resistencias a ácidos, álcalis y otros compuestos químicos, permitiendo una selección precisa según el fluido a manejar.

La capacidad del acero inoxidable para resistir los contaminantes del aire, como suciedad, aceite o humedad, sin que se vea afectado el rendimiento de la válvula o se produzcan bloqueos, es otra característica destacable que lo convierte en una elección superior para sistemas de aire comprimido y otras aplicaciones industriales.

Válvulas de Retención de Membrana: Un Vistazo a la Serie C

Las válvulas de retención de membrana, también conocidas como válvulas de diafragma, son un tipo especializado que utiliza una membrana flexible para controlar el flujo. La información proporcionada sobre la válvula de retención para carcasa metálica C series nos brinda detalles específicos sobre sus capacidades:

• Dimensiones Nominal (DN): De 5,5 mm a 8 mm, indicando que son adecuadas para aplicaciones de flujo relativamente pequeño pero preciso.
• Rango de Presión: Impresionante, de 0 bar a 280 bar. Esta capacidad de soportar presiones extremadamente altas subraya la robustez del diseño y el material de construcción, muy probablemente acero inoxidable para tales prestaciones.
• Rango de Temperatura: De -40 °C a 149 °C, lo que confirma su idoneidad para entornos con variaciones térmicas significativas.
• Características de Diseño: Se describe como una válvula unidireccional sin rosca, estilo cartucho, que ofrece una mayor capacidad de caudal que la válvula estándar de la serie 558. La incorporación de un “extremo de bloqueo” sugiere un sistema de fijación seguro y eficiente.

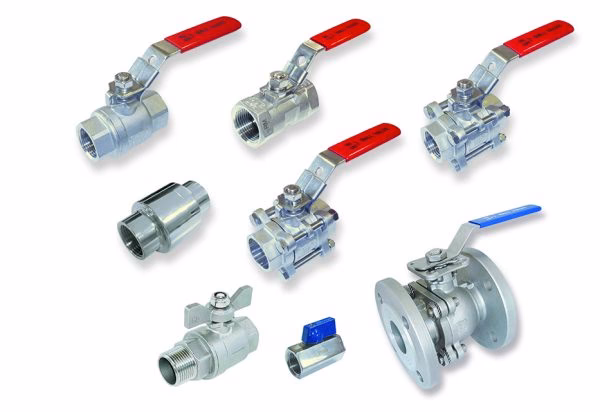

En cuanto a la pregunta sobre cuánto pesa una válvula de retención de membrana, la información específica del peso no se proporciona en los datos suministrados. El peso de una válvula de retención de membrana, o de cualquier válvula, varía considerablemente en función de su tamaño (DN), la presión nominal, el material exacto de construcción (densidad del acero inoxidable, tipo de elastómero para la membrana), y las características adicionales de diseño. Para obtener el peso exacto de un modelo específico, siempre es necesario consultar la ficha técnica o el manual del fabricante para ese número de pieza concreto. Sin embargo, las características mencionadas para la serie C (DN pequeño, alta presión, amplio rango de temperatura) sugieren un diseño compacto y robusto, donde la eficiencia y la resistencia son prioritarias sobre el peso mínimo.

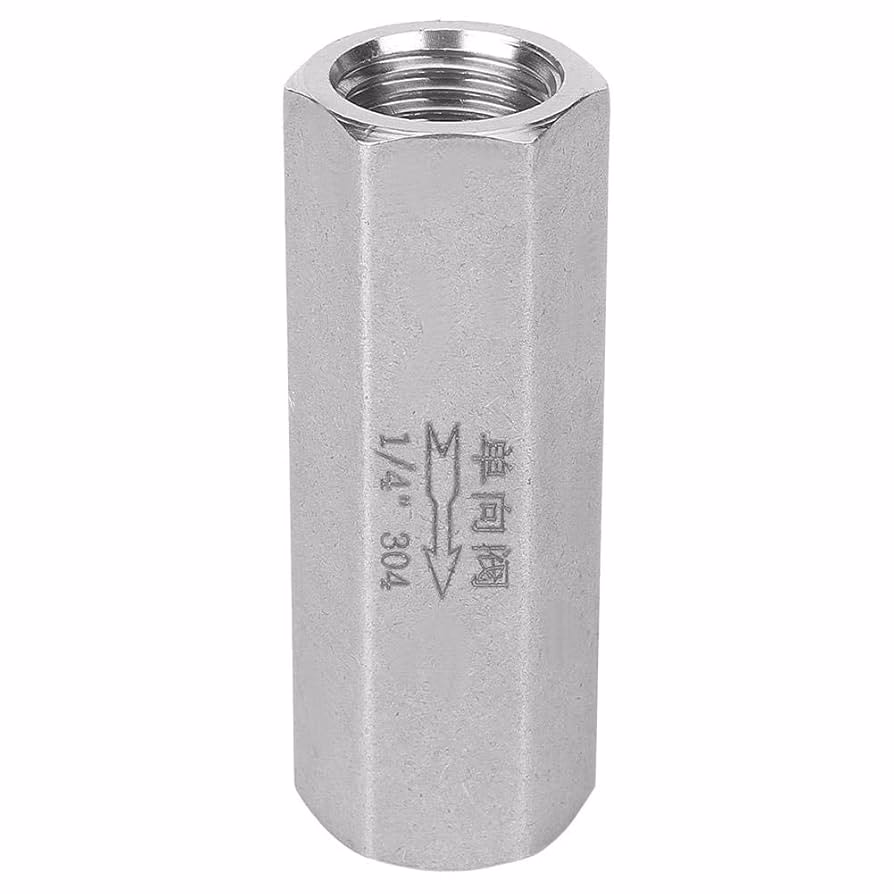

Explorando los Tipos Principales de Válvulas de Retención

Más allá de las válvulas de membrana, existen varios tipos de válvulas de retención diseñadas para adaptarse a diferentes aplicaciones y condiciones de flujo. Aunque el contexto de la información proporcionada se centra en los compresores de aire, los principios y tipos son aplicables a una amplia gama de industrias. Los tipos más comunes de válvulas de retención incluyen:

Válvulas de Retención de Vaivén (Swing Check Valves)

Estas válvulas utilizan un disco o compuerta que pivota sobre una bisagra. Cuando el fluido fluye en la dirección correcta, el disco se abre. Si el flujo se invierte o se detiene, el disco cae por gravedad (o por un resorte) y se asienta contra el asiento, bloqueando el reflujo. Son ideales para sistemas con caudales grandes y bajas caídas de presión, y se utilizan comúnmente en líneas de bombas y compresores.

Válvulas de Retención de Pistón (Piston Check Valves)

En este diseño, un pistón o émbolo se mueve dentro de un cilindro. El flujo en la dirección correcta empuja el pistón, abriendo la válvula. Cuando el flujo se detiene o invierte, la presión o un resorte empuja el pistón de vuelta a su asiento, cerrando la válvula. Son robustas y adecuadas para servicios de alta presión y temperatura, así como para sistemas con flujo pulsante.

Válvulas de Retención de Bola (Ball Check Valves)

Estas válvulas emplean una bola que se levanta de su asiento por la presión del fluido en la dirección correcta. Cuando el flujo cesa o se invierte, la bola cae por gravedad o es empujada por un resorte hacia su asiento, sellando la válvula. Son simples en diseño, ofrecen un buen sellado y son adecuadas para fluidos viscosos o con partículas, aunque pueden tener una mayor caída de presión que otros tipos.

Tabla Comparativa de Válvulas de Retención Comunes

Consideraciones al Seleccionar una Válvula de Retención

La selección de la válvula de retención adecuada va más allá de solo conocer los tipos. Es fundamental considerar varios factores para asegurar un rendimiento óptimo y una larga vida útil:

• Características del Fluido: Tipo de fluido (líquido, gas, vapor), temperatura, presión, viscosidad, presencia de partículas o corrosivos. Esto es crucial para la selección del material, donde el acero inoxidable sobresale.
• Condiciones de Operación: Caudal máximo y mínimo, presión de trabajo, presión de craqueo requerida, frecuencia de apertura y cierre (ciclos de carga y descarga). Las válvulas deben estar diseñadas para soportar estos ciclos frecuentes sin experimentar un desgaste excesivo.
• Instalación: Orientación de la tubería (horizontal, vertical), espacio disponible. Algunos tipos de válvulas de retención tienen requisitos específicos de instalación.
• Mantenimiento: Facilidad de inspección, limpieza y reemplazo. El acero inoxidable, por su durabilidad, a menudo reduce la frecuencia de mantenimiento.
• Contaminantes: Si el aire comprimido o el fluido contiene contaminantes como suciedad, aceite o humedad, es vital buscar válvulas que puedan manejarlos y evitar que afecten el rendimiento o causen bloqueos.

Mantenimiento y Durabilidad de Válvulas en Acero Inoxidable

A pesar de la inherente durabilidad del acero inoxidable, el mantenimiento regular es esencial para prolongar la vida útil de las válvulas de retención y asegurar su funcionamiento óptimo. Los intervalos de mantenimiento y sustitución pueden variar significativamente según las condiciones de operación, el uso y las recomendaciones específicas del fabricante. Sin embargo, la inspección visual periódica en busca de signos de desgaste, corrosión, fugas o acumulación de contaminantes es una práctica fundamental. La limpieza y lubricación de las partes móviles, si aplica, también contribuyen a un funcionamiento suave y eficiente. Una de las grandes ventajas de las válvulas de acero inoxidable es su resistencia a la degradación por corrosión y altas temperaturas, lo que se traduce en una menor necesidad de reemplazo por fallas de material y una mayor fiabilidad a largo plazo. Su robustez permite que soporten el rigor de los ciclos de carga y descarga, lo que es vital en aplicaciones como los compresores de aire.

Preguntas Frecuentes

¿Con qué frecuencia se deben mantener o sustituir las válvulas de los compresores de aire?

Los intervalos de mantenimiento y sustitución de las válvulas en compresores de aire varían en función de las condiciones de funcionamiento, la intensidad del uso y las recomendaciones específicas del fabricante. Es esencial realizar inspecciones, limpieza y lubricación periódicas. Las válvulas deben ser reemplazadas si muestran signos evidentes de desgaste, daños o fugas, o si no cumplen su función de manera efectiva. Un programa de mantenimiento preventivo basado en las horas de funcionamiento o los ciclos de carga es lo más recomendable.

¿Cuál es la diferencia entre las válvulas de descarga y de alivio de presión de los compresores de aire?

Aunque ambas válvulas gestionan la presión, sus funciones son distintas. Una válvula limitadora de presión (o de seguridad) está diseñada para proteger el sistema de condiciones de sobrepresión peligrosas, abriéndose automáticamente y liberando el exceso de presión cuando esta supera un valor predeterminado. Su función es primordialmente de seguridad. Por el contrario, una válvula de descarga (o descargador) alivia la presión de la línea de descarga del compresor durante los periodos de funcionamiento en vacío o sin carga, o durante el arranque. Esto reduce el consumo de energía y facilita el arranque del compresor, sin ser una válvula de seguridad directa contra una sobrepresión excesiva.

¿Por qué el acero inoxidable es el material preferido para válvulas de retención?

El acero inoxidable es el material preferido para válvulas de retención debido a su excepcional resistencia a la corrosión, lo que le permite manejar una amplia gama de fluidos sin degradarse. Además, ofrece una alta durabilidad y resistencia mecánica, soportando presiones y temperaturas extremas, así como ciclos de operación frecuentes. Su superficie no porosa facilita la limpieza, lo que es crucial para aplicaciones higiénicas, y su compatibilidad química lo hace versátil para diversas industrias.

¿Qué indica la serie C en una válvula de retención de membrana?

La designación "serie C" se refiere a una nomenclatura específica del fabricante para una línea de productos. En el contexto proporcionado, indica una válvula de retención de membrana con características mejoradas, como una mayor capacidad de caudal en comparación con modelos estándar (como la serie 558), un diseño sin rosca y estilo cartucho, y la incorporación de un "extremo de bloqueo". Estas series suelen agrupar válvulas con características de rendimiento, diseño o aplicación similares, facilitando su identificación y selección por parte de los usuarios.
