Válvulas de Bola de Acero Inoxidable: La Guía Definitiva

En el vasto y complejo mundo del control de fluidos, las válvulas son componentes esenciales que permiten el flujo, lo detienen o lo dirigen según las necesidades de un proceso. Entre la gran variedad de válvulas disponibles, las válvulas de bola de acero inoxidable destacan por su fiabilidad, durabilidad y versatilidad. Su diseño simple pero efectivo, combinado con las extraordinarias propiedades del acero inoxidable, las convierte en una elección preferente para una multitud de aplicaciones industriales. Este artículo profundiza en qué son estas válvulas, por qué son tan valoradas y cómo pueden optimizar sus operaciones.

¿Por Qué Acero Inoxidable para Válvulas de Bola?

La elección del material es fundamental para el rendimiento y la vida útil de cualquier válvula, y el acero inoxidable se erige como un material superior por varias razones clave:

Resistencia a la Corrosión

La característica más distintiva del acero inoxidable es su excepcional resistencia a la corrosión. Gracias a la formación de una capa pasiva de óxido de cromo en su superficie, este material es capaz de soportar la exposición a una amplia gama de sustancias corrosivas, desde ácidos y álcalis hasta soluciones salinas y productos químicos agresivos. Esta propiedad es crucial en industrias donde los fluidos transportados son inherentemente corrosivos, asegurando que la válvula mantenga su integridad estructural y funcional a lo largo del tiempo.

Higiene y Limpieza

La superficie lisa y no porosa del acero inoxidable lo hace increíblemente fácil de limpiar y sanitizar. Esto es de vital importancia en sectores como la industria alimentaria, farmacéutica y biotecnológica, donde la prevención de la contaminación y el crecimiento bacteriano es una prioridad absoluta. Las válvulas de bola de acero inoxidable cumplen con los más altos estándares de higiene, contribuyendo a la seguridad y calidad de los productos.

Resistencia a Altas y Bajas Temperaturas

El acero inoxidable mantiene su resistencia y propiedades mecánicas en un amplio rango de temperaturas, desde ambientes criogénicos hasta procesos con temperaturas elevadas. Esta característica permite que las válvulas de bola de acero inoxidable se utilicen en aplicaciones donde otros materiales fallarían, ofreciendo un rendimiento consistente y seguro bajo condiciones térmicas extremas.

Durabilidad y Larga Vida Útil

La robustez inherente del acero inoxidable, combinada con su resistencia al desgaste y la corrosión, se traduce en una durabilidad excepcional. Las válvulas fabricadas con este material tienen una vida útil prolongada, lo que reduce la necesidad de reemplazos frecuentes y minimiza los costos de mantenimiento a largo plazo. Esta inversión inicial se justifica por un rendimiento fiable y una menor interrupción de las operaciones.

Tipos de Válvulas de Bola de Acero Inoxidable

Aunque el principio de funcionamiento de una válvula de bola es siempre el mismo (una esfera perforada que gira para controlar el flujo), existen diversas configuraciones que se adaptan a distintas necesidades. Las válvulas de bola de acero inoxidable se clasifican comúnmente según varios criterios:

Por Diseño Interno del Paso

• Válvulas de Puerto Completo (Full Port): El diámetro interno de la bola es igual al diámetro de la tubería. Esto minimiza la caída de presión y permite el paso de raspadores de tubería (pigging), siendo ideales para fluidos viscosos o con sólidos en suspensión.
• Válvulas de Puerto Reducido (Reduced Port): El diámetro de la bola es menor que el de la tubería, lo que resulta en una ligera restricción del flujo y una mayor caída de presión. Son más compactas y económicas, adecuadas cuando la caída de presión no es crítica.
• Válvulas de Bola Flotante: La bola no está fijada, sino que "flota" y se apoya contra el asiento aguas abajo por la presión del fluido. Son comunes en tamaños pequeños y medianos.
• Válvulas de Bola con Montaje Trunnion: La bola está anclada en la parte superior e inferior por pivotes (trunnions), lo que reduce la carga en los asientos y permite su uso en aplicaciones de alta presión y gran tamaño.

Por Número de Vías

• 2-Vías: Las más comunes, con una entrada y una salida, para abrir o cerrar el flujo.
• 3-Vías (Tipo L o T): Permiten desviar el flujo entre dos salidas o combinar dos entradas en una. El patrón de flujo depende de la configuración de la bola (en forma de "L" o "T").
• 4-Vías: Menos comunes, utilizadas para aplicaciones de mezcla o desviación más complejas.

Por Tipo de Conexión

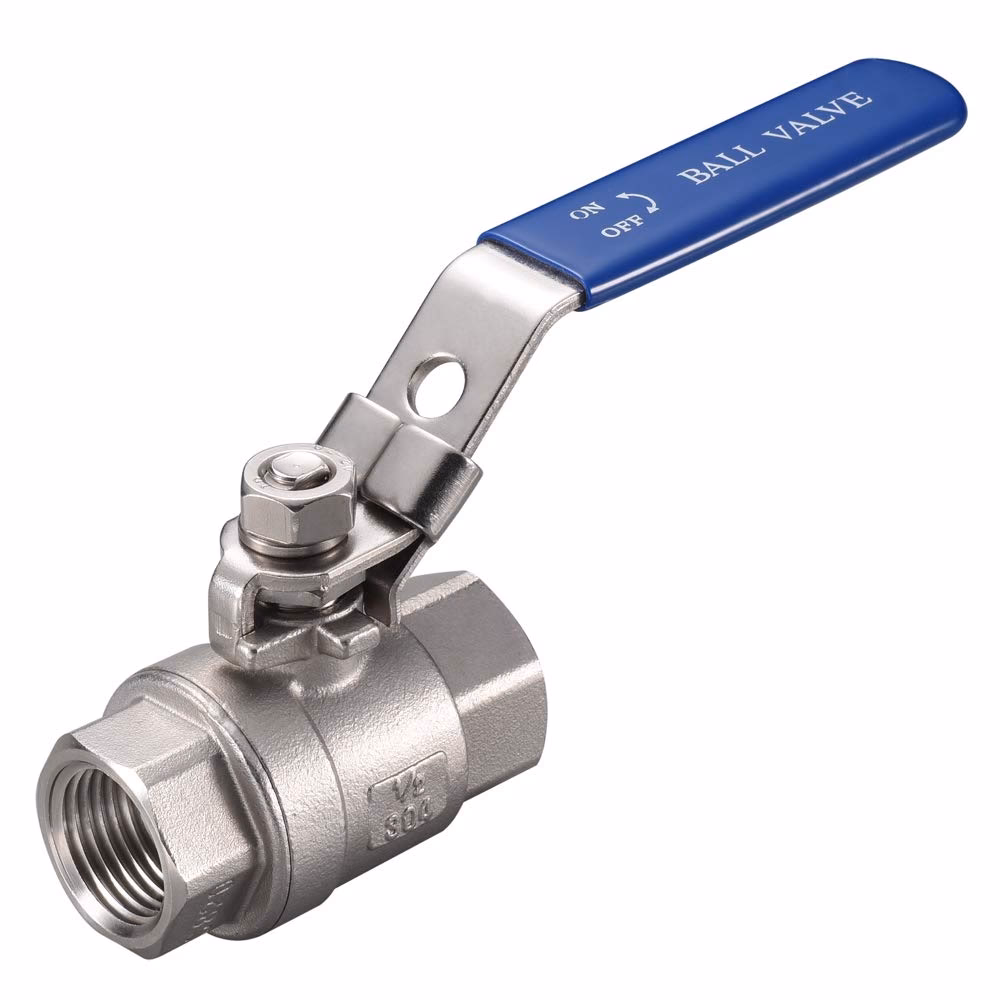

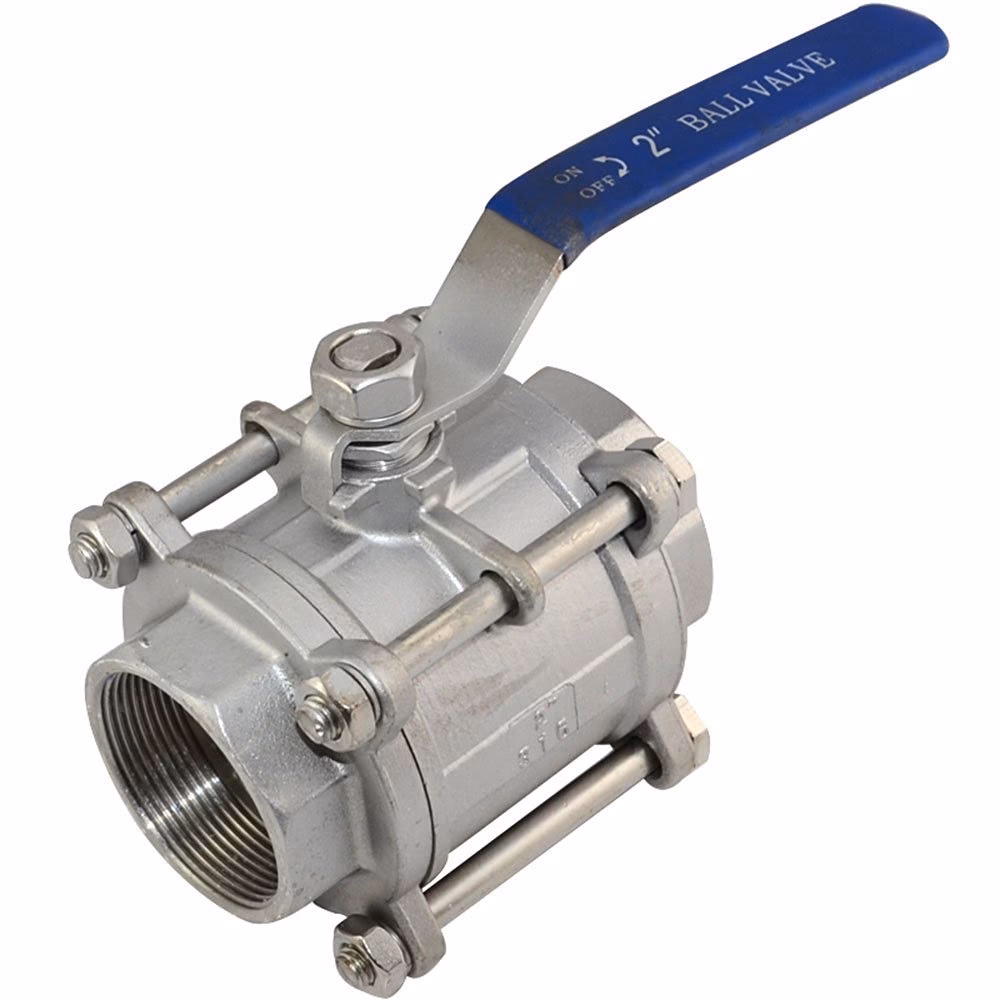

• Roscadas (NPT, BSP): Ideales para diámetros pequeños y medianos, fáciles de instalar y mantener.

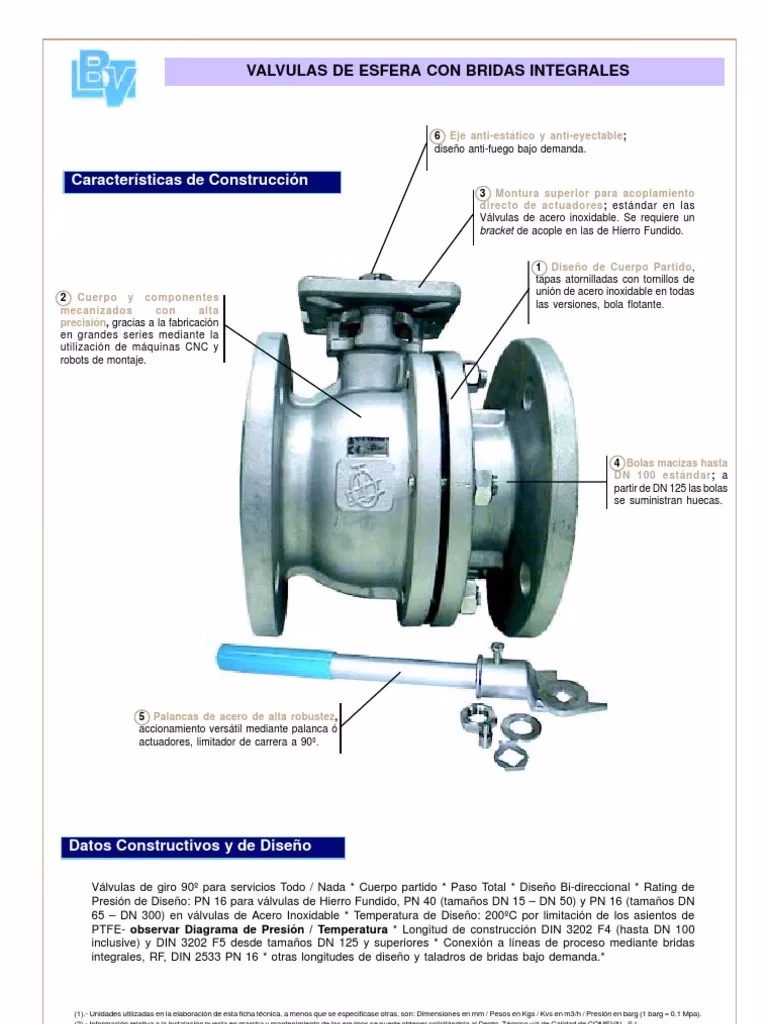

• Bridadas (Flanged): Para diámetros grandes y aplicaciones de alta presión, permiten un fácil desmontaje.
• Soldadas (Socket Weld, Butt Weld): Ofrecen una conexión permanente y sin fugas, crucial para altas presiones y temperaturas, o para fluidos peligrosos.
• Clamp (Sanitarias): Conexiones rápidas y fáciles de desmontar para limpieza, esenciales en la industria alimentaria y farmacéutica.

Por Tipo de Actuación

• Manuales: Operadas por una palanca o volante, para aplicaciones donde el control frecuente o remoto no es necesario.
• Neumáticas: Utilizan aire comprimido para abrir o cerrar la válvula, ideales para automatización rápida y segura.
• Eléctricas: Emplean un motor eléctrico para girar la bola, ofreciendo un control preciso y la posibilidad de integración en sistemas de control automatizados.

Aplicaciones Críticas de las Válvulas de Bola Inoxidables

La versatilidad de las válvulas de bola de acero inoxidable les permite servir en una vasta gama de industrias, donde su rendimiento y resistencia son indispensables:

• Industria Alimentaria y de Bebidas: Para el procesamiento de leche, jugos, cerveza, aceites y otros alimentos, donde la higiene y la resistencia a la corrosión por ácidos orgánicos son vitales.
• Farmacéutica y Biotecnología: En la fabricación de medicamentos, vacunas y productos biológicos, donde la pureza del producto y la facilidad de limpieza (CIP/SIP) son requisitos no negociables.
• Química y Petroquímica: Manejo de ácidos, bases, solventes y otros productos químicos agresivos, donde la resistencia a la corrosión es su principal fortaleza.
• Tratamiento de Agua y Aguas Residuales: En plantas potabilizadoras, depuradoras y sistemas de distribución, debido a su resistencia a la corrosión por el agua y sus aditivos.
• Petróleo y Gas: Aunque se usan más válvulas de acero al carbono, las de acero inoxidable son cruciales en ambientes corrosivos, en plataformas offshore, y para el manejo de gases ácidos.
• HVAC (Calefacción, Ventilación y Aire Acondicionado): En sistemas de agua fría, caliente y vapor, donde se requiere un control fiable del flujo y resistencia a la corrosión a lo largo del tiempo.

Ventajas Innegables y Consideraciones Clave

Las válvulas de bola de acero inoxidable ofrecen una serie de ventajas que las hacen extremadamente populares:

Ventajas

• Cierre Rápido: Con un giro de 90 grados de la palanca, la válvula pasa de completamente abierta a completamente cerrada, lo que permite un control de flujo casi instantáneo.
• Baja Caída de Presión: Especialmente las de puerto completo, ofrecen un camino de flujo recto y sin obstrucciones, minimizando la pérdida de presión y optimizando la eficiencia energética.
• Diseño Compacto: Su construcción es relativamente compacta en comparación con otros tipos de válvulas con la misma capacidad de flujo.
• Excelente Sellado: Proporcionan un sellado hermético, lo que las hace ideales para aplicaciones donde las fugas son inaceptables.
• Versatilidad: Pueden manejar una amplia variedad de fluidos, desde gases y líquidos hasta lodos y fluidos viscosos.

Consideraciones

• No Ideales para Estrangulamiento: Aunque pueden usarse para estrangulamiento parcial, no están diseñadas para ello de forma continua, ya que el flujo parcial puede causar erosión en la bola y los asientos, reduciendo la vida útil de la válvula.
• Potencial de Cavitación: En ciertas condiciones de flujo y presión, pueden inducir cavitación si se utilizan para estrangulamiento, lo que puede dañar la válvula y el sistema.

Tabla Comparativa: Acero Inoxidable 304 vs. 316 en Válvulas

Dentro del acero inoxidable, los grados 304 y 316 son los más comunes para válvulas. Sus diferencias son cruciales para la selección adecuada:

Mantenimiento y Selección Adecuada

Para asegurar el rendimiento óptimo y la longevidad de sus válvulas de bola de acero inoxidable, considere estos puntos:

Consejos de Mantenimiento

• Inspección Regular: Verifique periódicamente si hay fugas, desgaste de sellos o acumulación de residuos.
• Lubricación: Si aplica, asegúrese de que el vástago y los componentes móviles estén adecuadamente lubricados para un funcionamiento suave.
• Limpieza: Especialmente en aplicaciones sanitarias, siga los protocolos de limpieza y sanitización (CIP/SIP) para prevenir la contaminación y la acumulación.
• Reemplazo de Asientos y Sellos: Los asientos y sellos (generalmente de PTFE o PEEK) son componentes de desgaste. Reemplácelos según sea necesario para mantener un sellado hermético.

Factores Clave para la Selección

Elegir la válvula correcta implica considerar varios factores:

• Tipo de Fluido: ¿Es corrosivo, abrasivo, viscoso? Esto determinará el grado de acero inoxidable (304, 316, u otros) y el tipo de asiento.
• Presión y Temperatura de Operación: Asegúrese de que la válvula seleccionada tenga las clasificaciones de presión y temperatura adecuadas para sus condiciones máximas de operación.
• Tamaño de la Tubería y Conexión: El diámetro de la válvula debe coincidir con el de la tubería, y el tipo de conexión (roscada, bridada, soldada, clamp) debe ser compatible con su sistema.
• Requisitos de Control: ¿Necesita un simple encendido/apagado, o un control automatizado? Esto determinará si opta por una válvula manual, neumática o eléctrica.
• Certificaciones: Para ciertas industrias (alimentaria, farmacéutica), busque válvulas que cumplan con estándares específicos (por ejemplo, FDA, 3-A Sanitary Standards).

Preguntas Frecuentes (FAQs)

¿Cuál es la diferencia entre una válvula de puerto completo y una de puerto reducido?

La principal diferencia radica en el diámetro del orificio de la bola. En una válvula de puerto completo, el orificio de la bola tiene el mismo diámetro interno que la tubería a la que está conectada, lo que minimiza la caída de presión y permite un flujo sin restricciones. Esto es crucial para fluidos sensibles a la cizalladura, lodos o para sistemas que requieren limpieza con "pigging". Por otro lado, una válvula de puerto reducido tiene un orificio de bola más pequeño que la tubería. Esto crea una ligera restricción en el flujo, resultando en una mayor caída de presión, pero a menudo son más compactas y económicas. Son adecuadas cuando una pequeña caída de presión es aceptable y el espacio o el presupuesto son consideraciones importantes.

¿Cuándo debo usar acero inoxidable 316 en lugar de 304?

Debe optar por el acero inoxidable 316 cuando la aplicación implique exposición a cloruros (como agua salada, ambientes marinos o soluciones de limpieza con cloro), ácidos fuertes, o temperaturas elevadas. El contenido de molibdeno en el 316 le confiere una resistencia superior a la corrosión por picaduras y hendiduras, que son formas de corrosión localizada particularmente agresivas. Si su entorno no presenta estas condiciones severas, el acero inoxidable 304, que es más económico, suele ser suficiente para la mayoría de las aplicaciones generales.

¿Las válvulas de bola de inox pueden manejar líquidos con partículas sólidas?

Sí, las válvulas de bola de acero inoxidable pueden manejar líquidos con partículas sólidas, especialmente si son de puerto completo, ya que ofrecen un paso sin obstrucciones. Sin embargo, si las partículas son abrasivas, pueden causar desgaste en la bola y los asientos con el tiempo, lo que podría comprometer el sellado de la válvula. Para fluidos altamente abrasivos, existen válvulas de bola con asientos y bolas recubiertos con materiales más duros (como carburo de tungsteno) o se pueden considerar otros tipos de válvulas diseñadas específicamente para lodos, como las válvulas de compuerta o las válvulas de diafragma, dependiendo de la aplicación.

¿Es posible automatizar una válvula de bola manual?

Sí, es completamente posible automatizar una válvula de bola que originalmente era manual. Esto se logra reemplazando la palanca manual con un actuador, que puede ser neumático (utiliza aire comprimido) o eléctrico (utiliza un motor eléctrico). La automatización permite el control remoto de la válvula, la integración en sistemas de control de procesos (DCS, PLC) y la operación en ciclos más rápidos o en ubicaciones de difícil acceso, mejorando la eficiencia y la seguridad de la operación.

¿Cuál es la vida útil esperada de una válvula de bola de acero inoxidable?

La vida útil de una válvula de bola de acero inoxidable puede variar considerablemente, desde varios años hasta décadas, dependiendo de múltiples factores. Estos incluyen la calidad de fabricación de la válvula, la severidad de las condiciones de operación (presión, temperatura, tipo de fluido), la frecuencia de operación, la correcta instalación y el mantenimiento preventivo. Con un uso adecuado, dentro de sus límites de diseño, y un mantenimiento regular que incluya la inspección y el posible reemplazo de asientos y sellos, una válvula de bola de acero inoxidable de buena calidad puede ofrecer un rendimiento fiable durante un período muy prolongado.

En resumen, las válvulas de bola de acero inoxidable son componentes indispensables en una amplia gama de industrias, valoradas por su resistencia a la corrosión, higiene, durabilidad y capacidad para proporcionar un control de flujo eficiente y fiable. Comprender sus diferentes tipos, aplicaciones y consideraciones de selección es clave para optimizar cualquier sistema de manejo de fluidos. Invertir en la válvula de bola de acero inoxidable adecuada no solo asegura la integridad de sus procesos, sino que también contribuye a la seguridad operativa y a una mayor eficiencia a largo plazo.
