Válvulas de Aguja en Acero Inoxidable: Guía Completa

El control preciso del flujo de gases y líquidos es una necesidad crítica en innumerables industrias, desde la petroquímica hasta la farmacéutica. En este escenario, la válvula de aguja emerge como un componente indispensable, reconocida por su capacidad única para regular el caudal con una exactitud milimétrica. Pero cuando la durabilidad, la resistencia a la corrosión y la fiabilidad a largo plazo son primordiales, las válvulas de aguja fabricadas en acero inoxidable se convierten en la elección predilecta. Este artículo explorará en profundidad qué son estas válvulas, cómo funcionan, sus ventajas distintivas y por qué el acero inoxidable es el material ideal para aplicaciones exigentes, proporcionando una guía completa para entender su valor y seleccionar la opción adecuada.

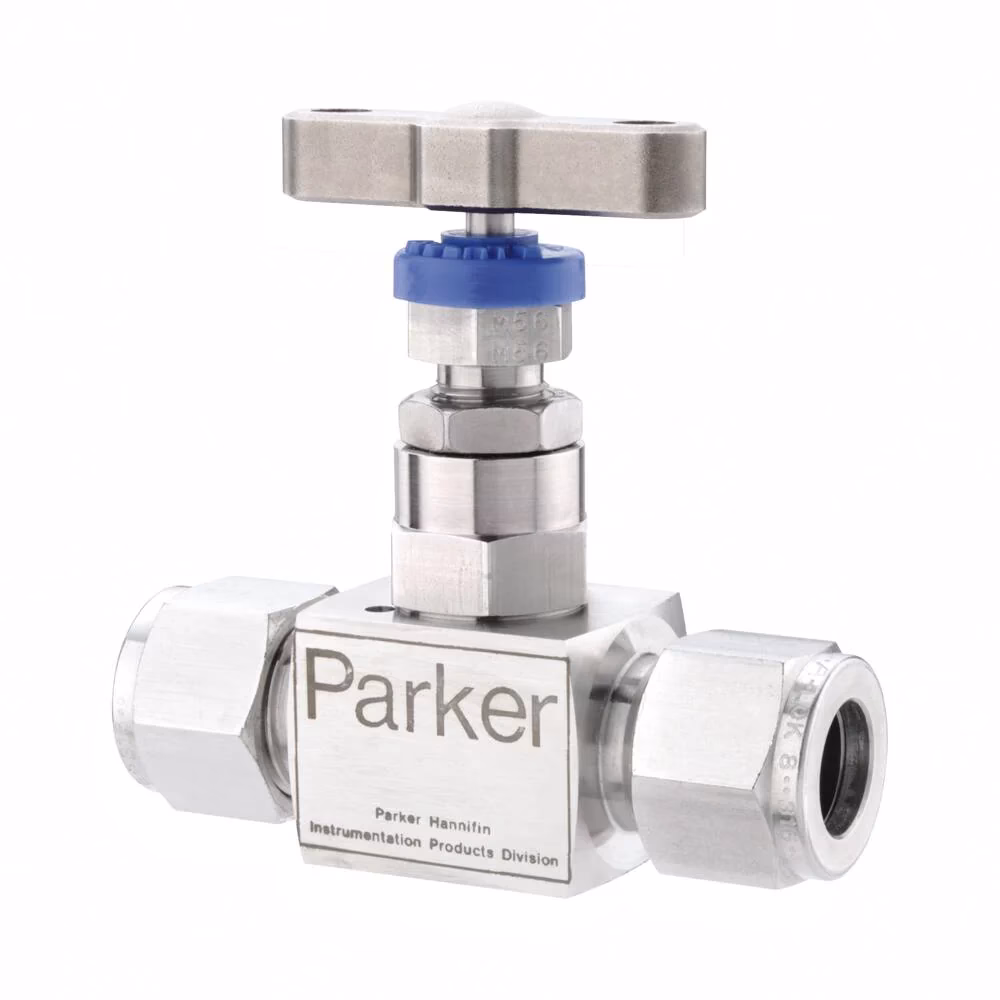

¿Qué es una Válvula de Aguja en Inoxidable?

Una válvula de aguja es un tipo de válvula diseñada específicamente para el control preciso del flujo de una sustancia, ya sea un gas o un líquido limpio, a través de un sistema o aparato. Su nombre se deriva de su característica más distintiva: un pequeño émbolo o vástago con una forma cónica, similar a una aguja. Este vástago cónico actúa como un tapón que se asienta en un orificio de diámetro reducido, en relación con el diámetro nominal de la válvula.

El mecanismo de operación de una válvula de aguja es intrínsecamente lento y gradual. El vástago, que a menudo cuenta con una rosca fina, se mueve de forma controlada. Esto significa que la sección de paso del fluido no alcanza su mínima apertura hasta después de varias vueltas del volante o manija. Esta lentitud en el movimiento confiere una estabilidad excepcional a la válvula, convirtiéndola en un regulador de caudal altamente eficiente y fiable. Gracias a su obturador de precisión, estas válvulas garantizan un excelente sellado metálico, minimizando el desgaste y, en muchos casos, previniendo la cavitación incluso bajo condiciones de altas diferencias de presión.

Las válvulas de aguja están disponibles en diversas configuraciones de puertos para adaptarse a las necesidades específicas de instalación. Puede encontrar diseños con puertos de entrada y salida dispuestos en formas angulares (como 90 grados), o en configuraciones lineales (0 grados), lo que ofrece flexibilidad en el diseño de tuberías y sistemas. Generalmente, manejan caudales bajos y, como consecuencia de su diseño restrictivo, pueden generar una caída de presión relativamente significativa entre la entrada y la salida. Los tamaños de puerto estándar para estas válvulas suelen oscilar entre 1/8 de pulgada y 2 pulgadas (aproximadamente de 2 a 12 mm). Una de las aplicaciones más comunes es el control del flujo de gas, como el propano en un tanque, donde la exactitud es fundamental.

La Importancia del Acero Inoxidable en las Válvulas de Aguja

Cuando hablamos de válvulas de aguja en acero inoxidable, nos referimos a componentes construidos con materiales que ofrecen una resistencia y durabilidad superiores, especialmente en entornos desafiantes. El cuerpo de estas válvulas, así como sus partes internas, incluyendo el eje de punta cónica, están fabricados típicamente en Acero Inoxidable AISI 316.

La elección del acero inoxidable, y en particular la calidad 316, no es casualidad. Este material es ideal para ambientes que exigen una alta resistencia a la corrosión, una durabilidad excepcional y una gran robustez. Las carcasas de las válvulas de aguja de acero inoxidable son perfectas para aplicaciones de alta presión, pudiendo soportar típicamente hasta 690 bar (10,000 psi), y altas temperaturas, con rangos que van desde -254 °C hasta 649 °C (-425 °F a 1,200 °F). El AISI 316 es particularmente conocido por su resistencia superior a la corrosión por picaduras y hendiduras, especialmente en entornos que contienen cloruros, lo que lo hace invaluable en muchas aplicaciones industriales.

Además de su resistencia a la corrosión, el acero inoxidable 316 es un material no reactivo. Esta característica lo convierte en la opción preferida para industrias con estrictos requisitos de higiene y pureza, como la alimentaria, farmacéutica y química. Su capacidad para mantener la integridad del fluido sin contaminarlo es un factor crítico para la seguridad y la calidad del producto final. Estas válvulas están diseñadas para uso general y son especialmente indicadas cuando se requiere un cierre hermético repetitivo de seguridad, facilidad de mantenimiento y una larga vida útil de servicio fiable, lo que subraya su rentabilidad a largo plazo a pesar de un costo inicial potencialmente más alto que otras aleaciones.

Funcionamiento Detallado de una Válvula de Aguja

El funcionamiento de una válvula de aguja, especialmente las operadas manualmente con una manija o volante, se basa en un principio mecánico sencillo pero altamente efectivo. El corazón de la válvula es el émbolo, o vástago, cuyo extremo tiene una forma cónica. Este vástago se mueve hacia arriba y hacia abajo dentro de la válvula para abrir o cerrar un orificio interno.

Cuando se gira la manija o el volante de la válvula, el vástago, que está conectado a la manija, se mueve axialmente (hacia arriba o hacia abajo) gracias a un sistema de roscas de precisión. Una tuerca de bloqueo, si está presente, evita que el émbolo se desenrosque completamente, asegurando que el mecanismo permanezca intacto. A medida que el émbolo desciende, su extremo cónico y puntiagudo entra en contacto con el asiento de la válvula. El asiento de la válvula, que a menudo también es cónico, está diseñado para acoplarse perfectamente con el émbolo, creando un sello completo y hermético cuando la válvula está completamente cerrada.

La naturaleza cónica tanto del émbolo como del asiento es fundamental para el control preciso del flujo. Al girar lentamente la manija, el émbolo se levanta gradualmente del asiento, creando una pequeña abertura que aumenta progresivamente. Esta acción gradual permite al operador ajustar con gran finura el caudal del fluido, desde un goteo mínimo hasta un flujo más sustancial, pero siempre dentro de los límites de un caudal bajo. Esta capacidad de ajuste micrométrico distingue a las válvulas de aguja de otros tipos de válvulas de cierre/apertura.

Las válvulas de aguja se conectan a tuberías o mangueras a través de sus puertos de entrada y salida, que pueden tener diversas opciones y tamaños. Las conexiones de puerto pueden ser roscadas (utilizando estándares como NPT, BSP o métricas ISO), con bridas o soldadas, ofreciendo versatilidad para diferentes tipos de instalaciones. La carcasa de la válvula, a la cual se conecta el bonete, es la estructura principal que contiene todos los componentes internos y está hecha del material seleccionado, como el acero inoxidable.

Tipos Comunes de Válvulas de Aguja

Aunque el principio fundamental de las válvulas de aguja es el mismo, existen variaciones en su diseño que se adaptan a diferentes necesidades operativas y de instalación. La información proporcionada destaca dos diseños principales basados en el bonete y el tamaño del orificio del manifold:

• Válvulas de Aguja de Bonete Largo: Estas válvulas están diseñadas para orificios de manifold de mayor tamaño, específicamente de 4.0 mm (0.156 pulgadas). El bonete más largo puede ofrecer una mayor distancia entre el mecanismo de sellado y el exterior, lo que puede ser beneficioso en ciertas aplicaciones, como aquellas con temperaturas extremas o donde se requiere un aislamiento adicional del proceso.
• Válvulas de Aguja de Bonete Corto: Por otro lado, las válvulas de aguja de bonete corto están diseñadas para orificios de manifold más pequeños, de 3.2 mm (0.125 pulgadas). Su diseño más compacto las hace ideales para espacios reducidos o donde una huella menor es una ventaja.

Es importante mencionar que, además de estas variaciones en el bonete, las válvulas de aguja también pueden clasificarse por su método de operación (manual, neumático, eléctrico), por el número de puertos (dos vías, tres vías), y por la configuración de flujo (recta, angular). Sin embargo, los diseños de bonete largo y corto son cruciales para el control y la funcionalidad en sistemas de manifold específicos.

Ventajas y Desventajas de las Válvulas de Aguja

Como cualquier componente de ingeniería, las válvulas de aguja poseen un conjunto de beneficios y limitaciones que deben considerarse al momento de su selección y aplicación.

Ventajas:

• Control de flujo extremadamente preciso: Esta es su característica más destacada. Permiten ajustes muy finos del caudal, lo que es esencial en aplicaciones de instrumentación y procesos donde se requiere una dosificación exacta.
• Cierre hermético y fiable: El diseño del asiento y la aguja cónica asegura un sellado completo cuando la válvula está cerrada, lo que es crítico para evitar fugas y garantizar la seguridad del sistema.
• Tamaño compacto: Generalmente, las válvulas de aguja son de tamaño relativamente pequeño, lo que las hace adecuadas para instalaciones donde el espacio es limitado.
• Durabilidad y larga vida útil (especialmente en acero inoxidable): Gracias a la robustez de su construcción y el uso de materiales resistentes como el acero inoxidable, ofrecen un rendimiento fiable a lo largo del tiempo con bajo mantenimiento.

Desventajas:

• Alta pérdida de presión: Debido a la alta restricción que imponen al flujo del fluido, las válvulas de aguja pueden generar una caída de presión significativa entre la entrada y la salida. Esto debe tenerse en cuenta en el diseño del sistema.
• Susceptibilidad a daños por sólidos suspendidos: La aguja y el asiento de la válvula son componentes de precisión. Si el fluido contiene partículas sólidas en suspensión, pueden causar erosión o daños en estas superficies, afectando el sellado y la capacidad de control. Por ello, se recomiendan para gases o líquidos limpios.
• Indicación visual limitada del estado: A menudo, la posición de la manija de una válvula de aguja no revela inmediatamente si la válvula está completamente abierta o cerrada, ya que requiere múltiples vueltas para su operación completa. Esto puede requerir indicadores adicionales o experiencia del operador.
• Caudales bajos: No son adecuadas para aplicaciones que requieren un alto caudal, ya que su diseño está optimizado para la regulación fina en flujos reducidos.

Guía para la Selección de una Válvula de Aguja en Inoxidable

Seleccionar la válvula de aguja adecuada es crucial para garantizar la eficiencia, seguridad y longevidad de cualquier sistema. Los criterios principales a considerar giran en torno al material, la presión, el tamaño y la temperatura.

Material: Acero Inoxidable vs. Otros Materiales

La elección del material de la carcasa de la válvula es fundamental, ya que determina su resistencia química, durabilidad y capacidad para soportar las condiciones del entorno y del fluido. Los materiales más comunes son el acero inoxidable y el latón, debido a su amplio rango de resistencia química.

Acero Inoxidable:

Como se ha mencionado, el acero inoxidable es la opción superior para entornos que demandan alta resistencia a la corrosión, durabilidad y robustez. Las válvulas de aguja de acero inoxidable, especialmente las de calidad 316, son ideales para:

• Aplicaciones de alta presión (típicamente hasta 690 bar / 10,000 psi).
• Aplicaciones de alta temperatura (típicamente de -254 °C a 649 °C).
• Entornos corrosivos, particularmente aquellos con cloruros, donde el AISI 316 ofrece una resistencia superior a la corrosión por picaduras y hendiduras.
• Industrias que requieren pureza y no reactividad con el fluido, como la alimentaria, farmacéutica y química.

Su robustez inherente y su resistencia a la degradación garantizan una vida útil prolongada y un rendimiento fiable en las condiciones más exigentes.

Latón:

El latón se utiliza ampliamente para las carcasas de válvulas de aguja en condiciones de presión y temperatura moderadas. Las válvulas de aguja de latón son adecuadas para:

• Sistemas hidráulicos.
• Agua potable.
• Aplicaciones de temperatura moderada y tuberías de gas.
• Manejo de presiones de hasta 207 bar (3,000 psi) y temperaturas de -198 °C a 204 °C.

El latón ofrece una excelente maquinabilidad, lo que permite una fabricación precisa y tolerancias estrechas. Es más rentable que el acero inoxidable, lo que lo convierte en una opción atractiva para aplicaciones menos exigentes o donde la resistencia a la corrosión es menos crítica. Es adecuado para medios neutros y no corrosivos. Sin embargo, el latón no debe usarse con agua salada, agua destilada, ácidos o cloruros, y no es ideal para entornos altamente corrosivos o presiones y temperaturas muy elevadas. También es susceptible a la dezincificación, una forma de corrosión que puede debilitar el material con el tiempo, especialmente en entornos con alto contenido de cloruros.

Plástico:

Aunque no se detalla mucho, el plástico puede ser una alternativa más rentable y ligera para presiones y temperaturas más bajas, o cuando la resistencia a la corrosión es menos crítica. Sin embargo, su uso es limitado en comparación con el metal.

A continuación, una tabla comparativa para una mejor comprensión:

Consideraciones de Presión y Temperatura

Presión: Comprender los requisitos de presión de la aplicación es crucial. La válvula debe estar clasificada para soportar las condiciones operativas del sistema sin fallar, lo que previene fugas y garantiza la seguridad. Las válvulas de aguja robustas pueden manejar presiones significativas, a menudo hasta 300 bar (4351 psi) a 20 °C, pero las de acero inoxidable pueden llegar mucho más alto como se mencionó anteriormente.

Temperatura: Las válvulas de aguja son adecuadas para un amplio rango de temperaturas, pero es esencial especificar el material de la carcasa y, crucialmente, el material de empaquetadura o sellado de manera apropiada. La elección del material de sellado es vital en temperaturas extremas, ya que asegura que la válvula mantenga su integridad y rendimiento, previniendo fugas y garantizando una operación fiable bajo condiciones térmicas variables.

• Sellos de NBR (Caucho de Nitrilo Butadieno): Adecuados para temperaturas de -40°C a 120°C. Comúnmente utilizados en aplicaciones con aceites, combustibles y otros hidrocarburos.
• Sellos de Teflón (PTFE): Pueden soportar temperaturas desde -20°C hasta más de 200°C. Son ideales para aplicaciones que requieren alta resistencia química y estabilidad a altas temperaturas, como en el procesamiento químico y el manejo de fluidos a alta temperatura.

Tamaño de Puerto y Conexiones

Las válvulas de aguja están disponibles en una amplia gama de tamaños de puerto y orificio para adaptarse a diversas necesidades de caudal y conexión. Los puertos de conexión pueden tener extremos macho o hembra, y los estándares de rosca comúnmente utilizados incluyen NPT (Rosca de Tubería Nacional Americana), BSP (Tubería Estándar Británica) o métrica (estándares ISO). Los tamaños de válvula de aguja más utilizados varían de 2 a 12 mm (1/8" a 2"). Asegurar el tamaño de puerto y orificio correctos es fundamental para un flujo eficiente y una operación óptima del sistema, minimizando el desgaste y la posibilidad de fugas.

Aplicaciones Clave de las Válvulas de Aguja en Acero Inoxidable

La versatilidad y el control preciso que ofrecen las válvulas de aguja, especialmente cuando están fabricadas en acero inoxidable, las hacen indispensables en una amplia gama de sectores industriales y aplicaciones críticas.

• Control de Flujo de Gas: Uno de los usos más comunes es el monitoreo y control del flujo de gases, como el propano en tanques o sistemas de combustión. Una válvula de aguja de propano permite cerrar el flujo con precisión o controlar el caudal para verificar la tasa de quemado en diversas aplicaciones.
• Sistemas de Agua y Represas: Se utilizan en presas, embalses, centrales eléctricas y sistemas de distribución de agua para regular y controlar la presión y el caudal del agua, asegurando un suministro eficiente y seguro.
• Sistemas de Control de Combustión Automatizados: En estos sistemas, las válvulas de aguja son esenciales para regular con precisión el flujo de combustible, optimizando la combustión y la eficiencia energética.
• Instrumentación y Medición de Flujo: Son comúnmente empleadas para cerrar un manómetro o para controlar el caudal en dispositivos de medición de flujo, permitiendo una calibración precisa y lecturas fiables.
• Control de Cilindros Neumáticos: En sistemas neumáticos, las válvulas de aguja controlan el flujo de aire a los cilindros, lo que permite regular la velocidad del pistón con gran exactitud.
• Industria Química y Farmacéutica: Dada la necesidad de controlar con precisión pequeñas cantidades de fluidos y la resistencia a la corrosión del acero inoxidable, son vitales en procesos de dosificación, mezcla y muestreo.
• Laboratorios e Investigación: Su capacidad de control fino es invaluable en entornos de laboratorio para experimentos que requieren flujos muy específicos.

Preguntas Frecuentes (FAQ) sobre Válvulas de Aguja

¿Cuál es la función principal de una válvula de aguja?

La función principal de una válvula de aguja es proporcionar un control extremadamente preciso del flujo de fluidos, permitiendo ajustes finos del caudal. Son esenciales en aplicaciones donde la dosificación exacta y el sellado fiable son críticos, como en el procesamiento químico, la industria farmacéutica y la instrumentación.

¿En qué aplicaciones elegiría una válvula de aguja sobre una válvula de bola?

Elegiría una válvula de aguja sobre una válvula de bola cuando se requiere un control preciso del caudal o una regulación fina del flujo. Las válvulas de bola son ideales para funciones de cierre y apertura (on/off) rápidas y eficientes, pero no son adecuadas para la estrangulación o el control gradual del flujo. Por ejemplo, si necesita mantener un flujo bajo y constante de fluido en un carburador o ajustar con delicadeza un sistema de dosificación, una válvula de aguja es la elección superior.

¿Por qué el acero inoxidable 316 es un material preferido para las válvulas de aguja?

El acero inoxidable 316 es preferido por su excepcional resistencia a la corrosión, especialmente en entornos con cloruros, su capacidad para soportar altas presiones y temperaturas, y su naturaleza no reactiva. Esto lo hace ideal para aplicaciones en industrias como la química, farmacéutica y alimentaria, donde la pureza del fluido y la durabilidad del equipo son fundamentales.

¿Pueden las válvulas de aguja manejar fluidos con partículas?

No se recomienda que las válvulas de aguja manejen fluidos con sólidos suspendidos. El diseño de precisión de la aguja y el asiento puede dañarse o erosionarse por la presencia de partículas, lo que comprometería la capacidad de sellado y el control del flujo. Están diseñadas principalmente para gases o líquidos limpios.

¿Cuál es la vida útil esperada de una válvula de aguja de acero inoxidable?

Gracias a la durabilidad inherente del acero inoxidable y al diseño robusto de la válvula de aguja, se puede esperar una vida útil muy larga y fiable. Con un mantenimiento adecuado y su uso dentro de las especificaciones de diseño (especialmente en cuanto a la limpieza del fluido), estas válvulas pueden funcionar eficazmente durante muchos años, incluso décadas, en entornos exigentes.

Conclusión:

Las válvulas de aguja en acero inoxidable son componentes de ingeniería de alta precisión, diseñados para ofrecer un control de flujo inigualable en los entornos más exigentes. Su diseño único, caracterizado por un vástago cónico y un mecanismo de rosca fina, permite una regulación de caudal micrométrica, crucial para aplicaciones donde la exactitud es vital. La elección del acero inoxidable, particularmente el grado AISI 316, eleva su rendimiento, dotándolas de una resistencia superior a la corrosión, capacidad para operar bajo presiones y temperaturas extremas, y una durabilidad que garantiza un cierre hermético y una larga vida útil. Aunque presentan limitaciones como la pérdida de presión y la sensibilidad a sólidos, sus ventajas en el control fino las hacen insustituibles en sectores críticos. Comprender sus características y la importancia del material es fundamental para seleccionar la válvula adecuada, asegurando así la eficiencia, seguridad y fiabilidad de cualquier sistema.
