Tipos de Válvulas: Guía Esencial en Acero Inoxidable

Las válvulas son componentes fundamentales en una innumerable cantidad de industrias y sistemas, desde la gestión de agua en nuestros hogares hasta los complejos procesos químicos en grandes plantas industriales. Su función principal es regular, dirigir o controlar el flujo de fluidos (líquidos, gases, lodos o polvos) a través de tuberías y conductos. Sin embargo, no todas las válvulas son iguales, y la elección del tipo adecuado es crucial para la eficiencia, seguridad y longevidad de cualquier sistema. Cuando hablamos de aplicaciones exigentes, donde la resistencia a la corrosión, la higiene y la durabilidad son primordiales, el acero inoxidable se posiciona como el material por excelencia. Este artículo explorará los diferentes tipos de válvulas disponibles en el mercado, haciendo hincapié en sus características, aplicaciones y por qué el acero inoxidable es el material preferido para garantizar un rendimiento óptimo.

El acero inoxidable ofrece una combinación única de propiedades que lo hacen ideal para la fabricación de válvulas. Su notable resistencia a la corrosión, su alta resistencia mecánica y su capacidad para soportar temperaturas extremas, lo convierten en la elección perfecta para ambientes agresivos, aplicaciones sanitarias y sistemas de alta presión. Además, su superficie no porosa facilita la limpieza y previene la acumulación de bacterias, lo cual es vital en industrias como la alimentaria, farmacéutica y biotecnológica.

Válvulas de Compuerta: El Corte Limpio del Flujo

Las válvulas de compuerta, también conocidas como válvulas de guillotina, son de las más comunes y se utilizan principalmente para abrir o cerrar completamente el paso de un fluido. Funcionan mediante una compuerta o disco que se mueve perpendicularmente al flujo del fluido. Cuando la válvula está completamente abierta, la compuerta se retira por completo del paso, lo que resulta en una caída de presión mínima y un flujo sin obstrucciones. Cuando está cerrada, la compuerta sella firmemente el paso.

Estas válvulas no están diseñadas para la regulación o el estrangulamiento del flujo, ya que operar en una posición parcialmente abierta puede causar vibraciones, erosión de la compuerta y el asiento, y un desgaste prematuro. Son ideales para aplicaciones donde se requiere un control de encendido/apagado total. El acero inoxidable es una elección popular para las válvulas de compuerta debido a su capacidad para resistir la corrosión en el fluido transportado, garantizando una larga vida útil y un sellado fiable.

• Ventajas: Baja caída de presión cuando está completamente abierta, flujo bidireccional, buena capacidad de sellado.
• Desventajas: No aptas para regulación, operación lenta, susceptibles a la erosión si se usan parcialmente abiertas.
• Aplicaciones Comunes: Sistemas de agua, petróleo y gas, plantas de energía, procesos químicos donde se requiere un cierre hermético.

Válvulas de Globo: Control Preciso del Flujo

A diferencia de las válvulas de compuerta, las válvulas de globo están diseñadas específicamente para regular el flujo de fluidos. Su diseño interno obliga al fluido a cambiar de dirección, lo que crea una mayor resistencia al flujo pero permite un control muy preciso. Consisten en un disco que se mueve hacia arriba y hacia abajo sobre un asiento, permitiendo la modulación del flujo a través de una abertura anular que varía en tamaño. El nombre 'globo' se deriva de la forma esférica del cuerpo de la válvula, aunque los diseños modernos pueden variar.

Son excelentes para el estrangulamiento (throttling) y para el cierre hermético. Son más adecuadas para aplicaciones donde la caída de presión es aceptable y el control de flujo es esencial. El acero inoxidable es fundamental en estas válvulas, especialmente cuando se manejan fluidos corrosivos o a altas temperaturas, donde la precisión del control y la integridad del material son críticas.

• Ventajas: Excelente capacidad de estrangulamiento y regulación, buen cierre hermético, adecuadas para servicio frecuente.
• Desventajas: Alta caída de presión, mayor costo que las de compuerta, no aptas para lodos o fluidos con partículas.
• Aplicaciones Comunes: Sistemas de vapor, sistemas de lubricación, líneas de combustible, control de flujo en procesos químicos.

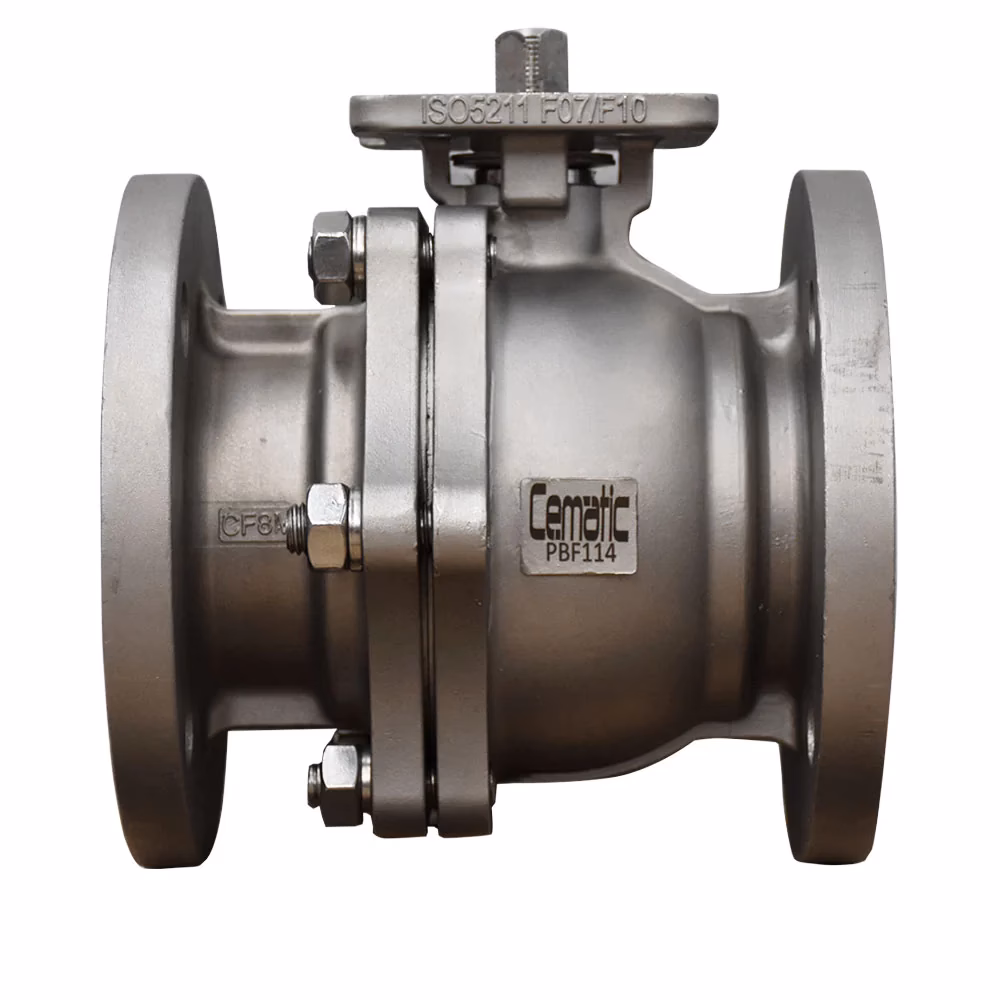

Válvulas de Bola: Apertura Rápida y Sellado Confiable

Las válvulas de bola son quizás las válvulas más versátiles y de uso generalizado en la actualidad. Su elemento de cierre es una esfera perforada que gira sobre su propio eje dentro del cuerpo de la válvula. Cuando la perforación de la esfera está alineada con la tubería, el flujo está abierto; cuando se gira 90 grados, el flujo se bloquea completamente. Este diseño permite una operación rápida de cuarto de vuelta.

Son ideales para aplicaciones de encendido/apagado, pero también pueden usarse para estrangulamiento en ciertas condiciones, aunque no tan precisamente como las válvulas de globo. Su diseño compacto, facilidad de operación y excelente capacidad de sellado las hacen muy populares. Fabricadas en acero inoxidable, ofrecen una durabilidad excepcional y resistencia a una amplia gama de productos químicos y temperaturas, siendo perfectas para entornos industriales exigentes.

• Ventajas: Operación rápida de cuarto de vuelta, excelente capacidad de sellado, compactas, baja caída de presión, bidireccionales.
• Desventajas: Algunas no son ideales para estrangulamiento prolongado, pueden atrapar fluidos en su cavidad.
• Aplicaciones Comunes: Industria química y petroquímica, sistemas de agua, gas, aire comprimido, procesamiento de alimentos, aplicaciones criogénicas.

Válvulas de Retención: El Flujo en Una Sola Dirección

Las válvulas de retención, también conocidas como válvulas unidireccionales o check valves, son dispositivos automáticos que permiten el flujo de un fluido en una sola dirección y lo impiden en la dirección opuesta. Operan sin intervención manual o de un actuador externo, basándose únicamente en la presión del fluido. Cuando la presión del fluido en la dirección de flujo deseada excede la presión de cierre, la válvula se abre. Si el flujo intenta invertir su dirección, la válvula se cierra automáticamente para evitar el reflujo.

Existen varios diseños, como las de columpio (swing check), de levantamiento (lift check) y de bola. Su función es crítica para proteger equipos sensibles, prevenir la contaminación por reflujo y mantener la presión en sistemas. El acero inoxidable es crucial para estas válvulas, ya que asegura que el mecanismo interno no se corroa ni se atasque, garantizando su funcionamiento fiable y automático en todo momento, lo cual es vital para la seguridad del sistema.

• Ventajas: Funcionamiento automático, previene el reflujo, protege equipos.
• Desventajas: No ofrecen control de flujo, pueden causar golpes de ariete en ciertos sistemas.
• Aplicaciones Comunes: Sistemas de bombeo, líneas de descarga de compresores, sistemas de calefacción, ventilación y aire acondicionado (HVAC), protección de contadores de agua.

Válvulas de Mariposa: Eficiencia en Espacios Reducidos

Las válvulas de mariposa son conocidas por su diseño compacto y su operación de cuarto de vuelta. Utilizan un disco que pivota sobre un eje central dentro del cuerpo de la válvula. Cuando el disco está paralelo al flujo, la válvula está completamente abierta; cuando se gira 90 grados, bloquea el flujo. Su diseño ligero y su bajo costo las hacen atractivas para muchas aplicaciones.

Son adecuadas para aplicaciones de encendido/apagado y, en cierta medida, para estrangulamiento, aunque no con la misma precisión que una válvula de globo. Su principal ventaja es su tamaño reducido y su peso ligero en comparación con otras válvulas de similar capacidad. El acero inoxidable es común en las válvulas de mariposa, especialmente en el disco y el eje, para garantizar resistencia a la corrosión y una larga vida útil en aplicaciones de gran volumen como el tratamiento de agua o la industria alimentaria, donde la higiene es primordial.

• Ventajas: Compactas, ligeras, operación rápida de cuarto de vuelta, económicas para grandes diámetros.
• Desventajas: El disco siempre está en el flujo, lo que causa una ligera caída de presión, no tan buen sellado como las de bola o compuerta en algunas configuraciones.
• Aplicaciones Comunes: Sistemas de agua y aguas residuales, HVAC, procesamiento de alimentos, industria química, sistemas de aire.

Válvulas de Diafragma: Para Fluidos Corrosivos y Sanitarios

Las válvulas de diafragma utilizan un diafragma flexible, a menudo de elastómero o teflón, que se presiona contra un asiento para controlar o bloquear el flujo del fluido. El fluido no entra en contacto con el mecanismo de operación de la válvula, lo que las hace ideales para fluidos corrosivos, abrasivos o viscosos, así como para aplicaciones sanitarias donde la limpieza es fundamental.

El cuerpo de la válvula suele estar revestido con materiales resistentes a la corrosión, y el acero inoxidable es el material preferido para el cuerpo base debido a su resistencia y a su capacidad de ser pulido a un acabado de alta calidad. Son excelentes para el control de flujo y el cierre hermético, y su diseño minimiza la posibilidad de fugas externas y contaminación del producto.

• Ventajas: Excelente para fluidos corrosivos, abrasivos y viscosos; no hay contacto del fluido con el mecanismo; fácil de limpiar (sanitarias).
• Desventajas: Limitadas por la temperatura y presión del material del diafragma; el diafragma puede requerir reemplazo periódico.
• Aplicaciones Comunes: Industria farmacéutica, biotecnología, procesamiento de alimentos y bebidas, tratamiento de agua, industria química.

Válvulas de Aguja: Control Fino y Preciso

Las válvulas de aguja son un tipo de válvula de globo que utiliza un vástago de cierre puntiagudo, similar a una aguja, que encaja en un orificio de asiento pequeño. Este diseño permite un control extremadamente fino y preciso del caudal del fluido. A medida que el vástago se retira del asiento, el área de flujo aumenta gradualmente, permitiendo una modulación muy delicada.

Son ideales para aplicaciones donde se requiere una regulación muy precisa de pequeños flujos. El acero inoxidable es el material preferido para estas válvulas debido a su durabilidad y la precisión con la que se pueden fabricar sus componentes internos, lo que es vital para su funcionamiento exacto.

• Ventajas: Control de flujo extremadamente preciso, ideal para pequeños caudales.
• Desventajas: Baja capacidad de flujo, no aptas para fluidos viscosos o con partículas, mayor caída de presión.
• Aplicaciones Comunes: Instrumentación, sistemas de muestreo, laboratorios, sistemas de gas, dosificación precisa de productos químicos.

Válvulas de Alivio y Seguridad: Protección Contra la Sobrepresión

Las válvulas de alivio de presión (PRV) y las válvulas de seguridad (PSV) son dispositivos automáticos diseñados para proteger los sistemas de sobrepresión. Se abren cuando la presión del sistema excede un valor preestablecido, liberando el exceso de fluido para evitar daños al equipo o una explosión. Una vez que la presión vuelve a un nivel seguro, la válvula se cierra automáticamente.

La diferencia principal entre ellas radica en la forma en que alivian la presión: las de alivio se abren proporcionalmente al aumento de presión, mientras que las de seguridad se abren completamente de golpe (pop action) para una descarga rápida. Dada la importancia crítica de su función de seguridad, el acero inoxidable es un material comúnmente utilizado para sus componentes internos y externos, garantizando su fiabilidad y resistencia a la corrosión incluso después de períodos prolongados de inactividad.

• Ventajas: Protege equipos y personal de la sobrepresión, funcionamiento automático.
• Desventajas: No controlan el flujo normal, pueden requerir mantenimiento y calibración periódica.
• Aplicaciones Comunes: Calderas, recipientes a presión, tuberías de gas, sistemas de vapor, compresores.

Tabla Comparativa de Tipos de Válvulas Comunes

Factores Clave en la Selección de una Válvula de Acero Inoxidable

Elegir la válvula correcta implica considerar varios factores más allá del tipo de operación. El material de construcción es uno de los más críticos, y el acero inoxidable se destaca por sus propiedades. Aquí se detallan los aspectos a considerar:

• Tipo de Fluido: ¿Es corrosivo, abrasivo, viscoso, tóxico o un alimento/fármaco? El grado de acero inoxidable (ej. 304, 316, 316L) y el tipo de válvula dependerán de esto. Para fluidos altamente corrosivos, el acero inoxidable 316L es preferible por su mayor resistencia. Para aplicaciones sanitarias, la pulcritud del acabado superficial del acero inoxidable es fundamental.
• Presión y Temperatura de Operación: Cada válvula y grado de acero inoxidable tiene límites de presión y temperatura específicos. Es vital asegurarse de que la válvula seleccionada pueda soportar las condiciones más extremas del sistema.
• Requisitos de Control de Flujo: ¿Necesita un cierre total, una regulación precisa o solo una dirección de flujo? Esto determinará si opta por una válvula de compuerta (cierre total), una de globo (regulación) o una de retención (unidireccional).
• Caída de Presión Aceptable: Algunas válvulas (como las de globo) inducen una mayor caída de presión que otras (como las de compuerta o bola). Esto puede afectar la eficiencia del sistema.
• Frecuencia de Operación: ¿La válvula se abrirá y cerrará con frecuencia o permanecerá en una posición durante largos períodos? Las válvulas de bola, por ejemplo, son excelentes para operaciones frecuentes.
• Espacio Disponible y Costo: Las válvulas de mariposa son compactas y económicas para grandes diámetros, mientras que otras pueden ser más voluminosas o costosas.
• Normativas y Certificaciones: Para industrias como la alimentaria o farmacéutica, las válvulas de acero inoxidable deben cumplir con estrictas normativas sanitarias (ej. FDA, 3-A Sanitary Standards).

Preguntas Frecuentes sobre Válvulas de Acero Inoxidable

¿Por qué el acero inoxidable es el material preferido para muchas válvulas industriales?

El acero inoxidable es preferido por su excepcional resistencia a la corrosión, su durabilidad superior, su resistencia a altas temperaturas y presiones, y su capacidad para mantener la higiene. Es ideal para manejar una amplia gama de fluidos, incluyendo ácidos, álcalis, agua salada y productos alimenticios, sin degradarse ni contaminar el medio.

¿Cuál es la diferencia principal entre una válvula de compuerta y una válvula de globo?

La diferencia principal radica en su función. Las válvulas de compuerta están diseñadas para el control de encendido/apagado, proporcionando un flujo sin obstáculos cuando están abiertas. Las válvulas de globo, por otro lado, están diseñadas para la regulación y el estrangulamiento del flujo, ofreciendo un control preciso, aunque con una mayor caída de presión.

¿Puedo usar una válvula de bola para regular el flujo?

Aunque las válvulas de bola son principalmente para control de encendido/apagado, pueden usarse para una regulación aproximada del flujo en ciertas aplicaciones. Sin embargo, el uso prolongado en una posición parcialmente abierta puede causar erosión en la bola y los asientos, y no ofrecen la misma precisión que una válvula de globo o aguja.

¿Cómo sé qué grado de acero inoxidable necesito para mi válvula?

La elección del grado (ej. 304, 316, 316L) depende del tipo de fluido, la temperatura, la concentración de químicos y las condiciones ambientales. El acero inoxidable 304 es de uso general, mientras que el 316 y 316L ofrecen mayor resistencia a la corrosión, especialmente contra cloruros. Para aplicaciones sanitarias, el acabado superficial y la capacidad de limpieza son tan importantes como el grado.

¿Las válvulas de acero inoxidable requieren mantenimiento especial?

Las válvulas de acero inoxidable son conocidas por su bajo mantenimiento. Sin embargo, como cualquier componente mecánico, requieren inspecciones periódicas para verificar el estado de los sellos, empaques y asientos, especialmente en sistemas críticos. La limpieza regular y la lubricación de los componentes móviles (si aplica) pueden prolongar significativamente su vida útil. En ambientes corrosivos o de alta temperatura, la inspección debe ser más frecuente.

Conclusión

La selección del tipo de válvula adecuado es una decisión crítica que impacta directamente en la eficiencia, seguridad y rentabilidad de cualquier sistema de fluidos. Comprender las características operativas de cada tipo de válvula, desde las de compuerta para un cierre total hasta las de aguja para un control preciso, es fundamental. Cuando se combina este conocimiento con la elección de materiales de alta calidad como el acero inoxidable, se garantiza una solución robusta y duradera. El acero inoxidable, con su inigualable resistencia a la corrosión, durabilidad y capacidad para cumplir con los más altos estándares de higiene, se ha consolidado como el material de referencia para válvulas en una amplia gama de industrias, asegurando un rendimiento fiable y una larga vida útil para sus aplicaciones más exigentes.
