Válvulas Esféricas de Paso Reducido: Guía Esencial

En el vasto universo de los sistemas de fluidos industriales, la elección de la válvula adecuada es un factor crítico que impacta directamente en la eficiencia, la seguridad y la economía de cualquier operación. Entre la diversidad de opciones disponibles, las válvulas esféricas destacan por su simplicidad, robustez y capacidad de ofrecer un cierre hermético. Sin embargo, dentro de esta categoría, existe una distinción fundamental que a menudo genera preguntas: las válvulas esféricas de paso reducido. Estas válvulas, aunque a primera vista puedan parecer una limitación en comparación con sus contrapartes de paso completo, ofrecen ventajas significativas en aplicaciones específicas, siendo soluciones ingeniosas para optimizar el rendimiento y los costos.

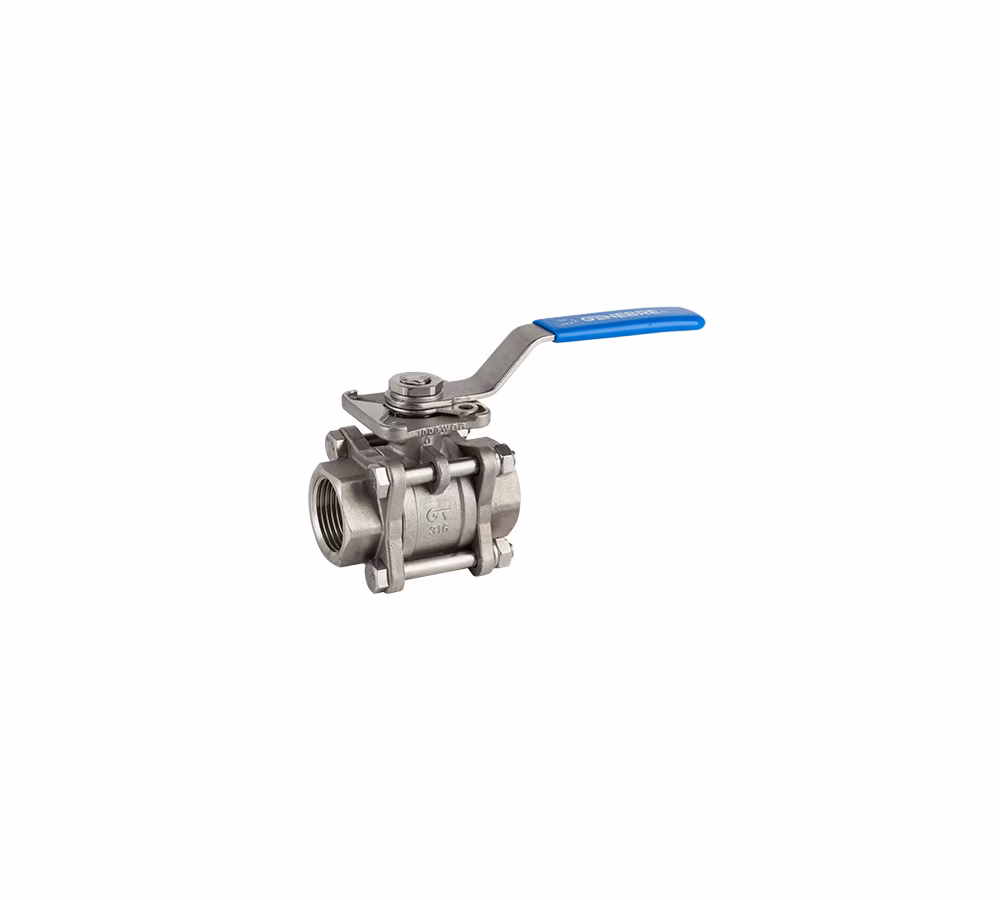

¿Qué Son las Válvulas Esféricas de Paso Reducido?

Una válvula esférica, en su esencia, es un dispositivo de cuarto de vuelta que utiliza una esfera perforada para controlar el flujo de un fluido. Al girar la esfera 90 grados, el orificio se alinea con la tubería permitiendo el paso (posición abierta) o se coloca perpendicular a ella bloqueando el flujo (posición cerrada). La clave para entender las válvulas de paso reducido radica en el diámetro de este orificio interno. A diferencia de las válvulas de paso completo (o 'full bore'), donde el diámetro de la perforación de la esfera es igual o muy similar al diámetro interno de la tubería a la que se conecta, en las válvulas de paso reducido, el diámetro del orificio es menor que el de la tubería. Esto crea una constricción en el flujo cuando la válvula está abierta.

La razón principal de este diseño no es una deficiencia, sino una característica intencional. Al reducir el tamaño de la esfera y, por ende, el cuerpo de la válvula, se logra un diseño más compacto y, en muchos casos, más económico. Aunque esta reducción en el diámetro puede generar una ligera caída de presión en el sistema, esta es a menudo insignificante en aplicaciones donde el flujo total no es la prioridad absoluta o donde las presiones de línea son elevadas y pueden compensar esta pequeña pérdida. Son ideales para sistemas donde la función principal es la interrupción del flujo, más que su regulación o el mantenimiento de un caudal máximo constante.

Características Específicas de las Válvulas M40Si y M40Vi

Los modelos M40Si y M40Vi son ejemplos representativos de válvulas esféricas de paso reducido, diseñadas para satisfacer las exigencias de una amplia gama de fluidos industriales. Ambas comparten características constructivas fundamentales que las hacen confiables y versátiles:

• Diseño de Una Pieza: Su construcción de una sola pieza en el cuerpo principal simplifica el montaje, reduce el número de posibles puntos de fuga y aumenta la robustez general de la válvula. Este diseño monolítico contribuye a una mayor integridad estructural, lo que es vital en entornos industriales exigentes.
• Acoplamiento ISO Estándar: Una característica crucial para la automatización, el acoplamiento ISO estándar (generalmente ISO 5211) permite la fácil conexión de actuadores neumáticos, eléctricos o hidráulicos. Esto significa que estas válvulas no solo pueden operarse manualmente, sino que también pueden integrarse en sistemas de control automatizados para una operación remota o programada, mejorando la eficiencia operativa y la seguridad.
• Función de Interrupción, No de Control: Es fundamental reiterar que estas válvulas están diseñadas primariamente para la función de apertura/cierre total. No están optimizadas para la regulación o el estrangulamiento del flujo. Utilizarlas en posiciones intermedias para controlar el caudal puede provocar un desgaste prematuro de la esfera y los asientos, comprometiendo su capacidad de cierre hermético a largo plazo y generando vibraciones o cavitación indeseadas. Su punto fuerte es el corte o la apertura total del flujo.
• Compatibilidad con Fluidos Industriales: Gracias a la selección de materiales en su construcción, estas válvulas son aptas para una amplia variedad de fluidos comúnmente encontrados en la industria, incluyendo agua, aire comprimido, gases no corrosivos, aceites, combustibles y ciertos productos químicos.
• Asientos PDR 0.8: Los asientos de una válvula esférica son componentes críticos que aseguran el sellado hermético cuando la válvula está cerrada. El material PDR 0.8 (probablemente una variante de PTFE o un polímero de alto rendimiento con carga) ofrece una excelente resistencia a la temperatura y a los agentes químicos, además de proporcionar un bajo coeficiente de fricción para un funcionamiento suave y una larga vida útil. La elección de un material de asiento adecuado es tan importante como el material del cuerpo de la válvula para garantizar la compatibilidad con el fluido y las condiciones de operación.

Diferenciación de Materiales: Acero al Carbono vs. Acero Inoxidable

La distinción principal entre la M40Si y la M40Vi reside en el material de su cuerpo, lo que determina su idoneidad para diferentes entornos y fluidos:

• M40Si: Cuerpo de Acero al Carbono Cincado. El acero al carbono es un material robusto y económico, ideal para aplicaciones donde la corrosión no es una preocupación primordial o donde el ambiente es relativamente benigno. El recubrimiento de cincado proporciona una capa adicional de protección contra la oxidación superficial en ambientes no corrosivos. Estas válvulas son comúnmente utilizadas en sistemas de agua no potable, aire comprimido, líneas de aceite, o en aplicaciones generales donde el costo es un factor determinante y no se requiere resistencia a la corrosión química o atmosférica agresiva. Su resistencia mecánica es excelente, soportando altas presiones y temperaturas moderadas.

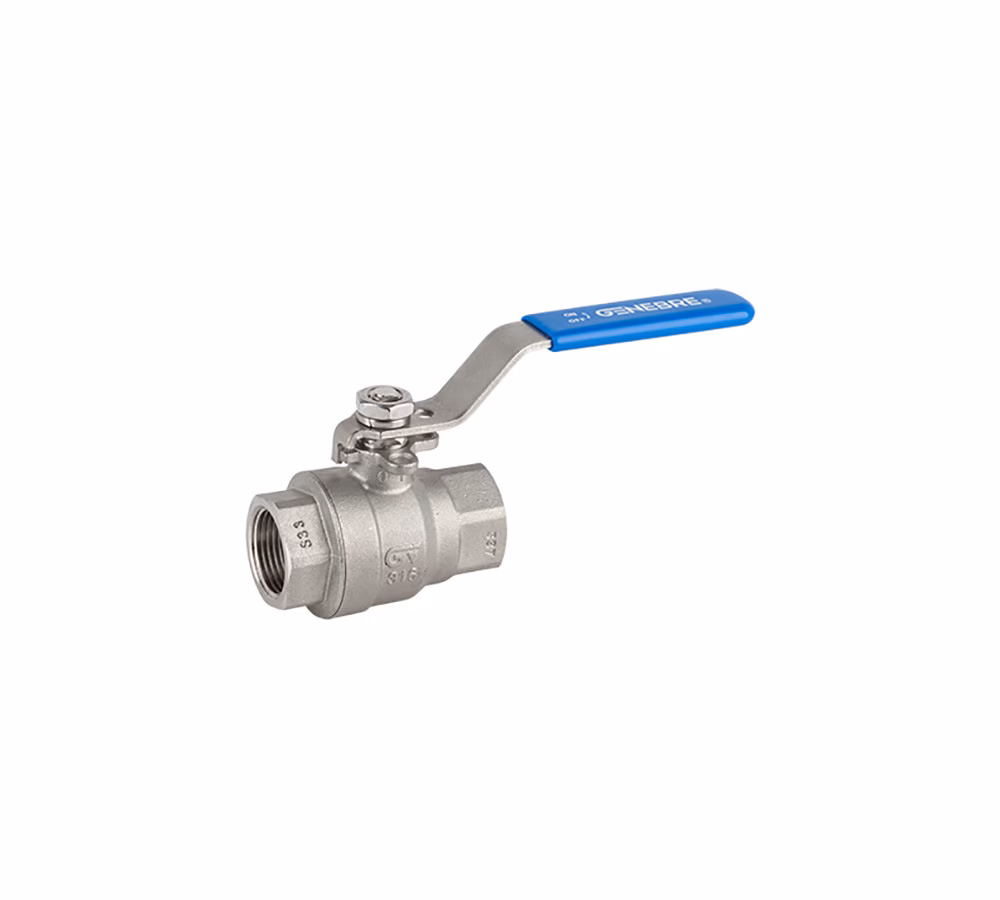

• M40Vi: Cuerpo de Acero Inoxidable. La válvula M40Vi, con su cuerpo de acero inoxidable, representa una solución superior para entornos corrosivos o aplicaciones que exigen máxima higiene y durabilidad. El acero inoxidable (comúnmente 304 o 316 para válvulas) es conocido por su excepcional resistencia a la oxidación, la corrosión y las manchas. Esta propiedad lo hace indispensable en industrias como la alimentaria y de bebidas, farmacéutica, química, petroquímica, y en sistemas de agua potable o de tratamiento de aguas residuales. Aunque su costo inicial es más elevado que el del acero al carbono, la inversión se justifica por su mayor vida útil, menor necesidad de mantenimiento, y su capacidad para operar en condiciones mucho más adversas sin degradación. Además, el acero inoxidable no contamina los fluidos que maneja, lo cual es vital en procesos donde la pureza es un requisito estricto. La versatilidad y la resistencia superior a la corrosión hacen de la M40Vi una elección preferente en la mayoría de las aplicaciones industriales modernas.

Ventajas de las Válvulas Esféricas de Paso Reducido

A pesar de la pequeña restricción en el flujo, las válvulas de paso reducido ofrecen una serie de ventajas prácticas y económicas:

• Costo-Efectividad: Al tener una esfera y un cuerpo más pequeños, el costo de fabricación es menor en comparación con las válvulas de paso completo de la misma conexión nominal. Esto se traduce en un ahorro significativo, especialmente en proyectos con un gran número de válvulas.
• Diseño Compacto: Su tamaño reducido las hace ideales para instalaciones donde el espacio es limitado, permitiendo un diseño de tuberías más denso y eficiente. También son más ligeras, lo que facilita su manipulación e instalación.
• Confiabilidad y Cierre Hermético: Al igual que todas las válvulas esféricas de buena calidad, las de paso reducido ofrecen un cierre bidireccional extremadamente hermético. Esto es crucial para evitar fugas y garantizar la seguridad en el manejo de fluidos.
• Facilidad de Operación: Requieren solo un cuarto de vuelta (90 grados) para ir de completamente abierta a completamente cerrada, lo que facilita su operación manual y reduce el esfuerzo necesario para la automatización.
• Mantenimiento Mínimo: Con pocas partes móviles y un diseño robusto, las válvulas esféricas suelen requerir un mantenimiento mínimo a lo largo de su vida útil, lo que reduce los costos operativos a largo plazo.

Aplicaciones Industriales Comunes

Las válvulas esféricas de paso reducido, especialmente aquellas con cuerpo de acero inoxidable, encuentran su lugar en una multitud de sectores industriales:

• Industria Química y Petroquímica: Para el manejo de diversos productos químicos, donde la resistencia a la corrosión es primordial.
• Tratamiento de Agua y Aguas Residuales: En líneas de proceso donde la corrosión y la higiene son importantes.
• Sistemas de Aire Comprimido: Como válvulas de cierre en redes de distribución de aire.
• Sistemas HVAC: En circuitos de agua fría o caliente para aislamiento de equipos.
• Industria Alimentaria y de Bebidas: La M40Vi es especialmente adecuada aquí debido a la necesidad de materiales higiénicos y resistentes a la limpieza CIP (Clean-in-Place).
• Sistemas de Combustible y Lubricación: Para el aislamiento de líneas en maquinaria y equipos.
• Aplicaciones Generales de Utilidad: En líneas de servicio para agua de enfriamiento, vapor de baja presión (si los asientos lo permiten), y otros fluidos auxiliares.

Consideraciones al Elegir: Paso Reducido vs. Paso Completo

La elección entre una válvula de paso reducido y una de paso completo depende de la aplicación específica. Aunque el paso reducido es más compacto y económico, el paso completo es preferible cuando:

• Se requiere la mínima caída de presión posible.
• Se manipulan fluidos viscosos o aquellos con partículas sólidas que podrían acumularse en la restricción.
• Es necesario el paso de 'pigging' (esferas de limpieza) a través de la tubería.
• El flujo es extremadamente crítico y cualquier restricción es inaceptable.

Para la mayoría de las aplicaciones de interrupción general, donde una pequeña caída de presión es aceptable y la eficiencia económica es un factor, las válvulas de paso reducido como la M40Si y M40Vi son una excelente y eficiente elección.

Tabla Comparativa: M40Si vs. M40Vi

Preguntas Frecuentes (FAQ)

¿Se pueden utilizar las válvulas de paso reducido para regular el flujo?
No, estas válvulas están diseñadas para la función de apertura y cierre total (ON/OFF). Usarlas para regular el flujo (estrangular) puede causar erosión en la esfera y los asientos, reduciendo significativamente su vida útil y su capacidad de sellado hermético.

¿Cuál es la vida útil esperada de una válvula esférica de paso reducido?
La vida útil depende de varios factores, incluyendo el tipo de fluido, la frecuencia de operación, la presión y la temperatura. Sin embargo, con el mantenimiento adecuado y el uso dentro de sus límites de diseño, estas válvulas pueden funcionar de manera confiable durante muchos años.

¿Qué significa el acoplamiento ISO estándar?
El acoplamiento ISO estándar se refiere a la interfaz mecánica en la parte superior del vástago de la válvula, diseñada según la norma ISO 5211. Esta estandarización permite que actuadores de diferentes fabricantes se monten fácilmente en la válvula, facilitando la automatización.

¿Por qué elegir acero inoxidable (M40Vi) sobre acero al carbono (M40Si)?
El acero inoxidable ofrece una resistencia superior a la corrosión, lo que lo hace ideal para fluidos agresivos, ambientes húmedos o salinos, y aplicaciones que requieren alta higiene o pureza del fluido. Aunque es más caro inicialmente, su durabilidad y menor necesidad de reemplazo pueden resultar en un menor costo total de propiedad a largo plazo.

¿Qué significa PDR 0.8 en los asientos?
PDR 0.8 se refiere al material de los asientos de la válvula. Es probable que sea una designación interna o una especificación de un polímero de alto rendimiento, como una forma de PTFE (politetrafluoroetileno) o un material similar, optimizado para ofrecer un excelente sellado, resistencia química y durabilidad frente a la abrasión y la temperatura.

Conclusión

Las válvulas esféricas de paso reducido, como los modelos M40Si y M40Vi, son componentes esenciales en una multitud de sistemas industriales. Su diseño compacto, robustez, facilidad de automatización gracias al acoplamiento ISO estándar y, sobre todo, su capacidad de ofrecer un cierre hermético fiable, las convierten en una solución muy valiosa. La elección entre acero al carbono cincado y acero inoxidable dependerá fundamentalmente de las condiciones del fluido y del entorno, pero ambas variantes cumplen con creces su función principal de interrupción en diversas aplicaciones. Comprender sus características y limitaciones es clave para diseñar sistemas de fluidos seguros, eficientes y económicamente viables.
