Explorando los Tipos Clave de Válvulas Check

Las válvulas check, también conocidas como válvulas de retención o unidireccionales, son componentes esenciales en una multitud de sistemas industriales y comerciales. Su función principal es simple pero crítica: permitir que un fluido (líquido o gas) fluya en una sola dirección, mientras que automáticamente cierran para prevenir cualquier retroceso del flujo. Esta capacidad de control unidireccional es fundamental para proteger equipos sensibles, mantener la integridad del proceso y garantizar la seguridad operativa.

Sin la intervención de un operador, estas válvulas responden directamente a la presión del fluido. Cuando la presión en la dirección de flujo deseada es suficiente, la válvula se abre. Si la presión se invierte o la presión aguas abajo supera la presión aguas arriba, la válvula se cierra instantáneamente, evitando así daños por golpe de ariete, contaminación cruzada o vaciado de tuberías. La elección del tipo de válvula check adecuada depende de factores como la presión, la temperatura, el tipo de fluido, el tamaño de la tubería y las condiciones específicas de la aplicación. A continuación, exploraremos en detalle algunos de los tipos más comunes y especializados de válvulas check.

¿Qué son las Válvulas Check y por qué son Indispensables?

Una válvula check es un dispositivo mecánico que permite el flujo de fluido en una sola dirección. Funcionan de forma autónoma, lo que significa que no requieren de una palanca, volante o cualquier tipo de actuación externa para operar. Su diseño interno incorpora un elemento de cierre (como un disco, una bola o un pistón) que es empujado por la presión del fluido en la dirección de avance para abrirse, y por la presión inversa o la gravedad para cerrarse. Esta característica las hace vitales en innumerables aplicaciones donde el control del flujo unidireccional es mandatorio.

La importancia de las válvulas check radica en su capacidad para:

• Prevenir el golpe de ariete: Fenómeno causado por un cambio brusco en la dirección o velocidad del flujo, que puede generar ondas de presión destructivas.
• Proteger bombas y compresores: Evitando que el fluido regrese y dañe el equipo.
• Evitar la contaminación cruzada: En sistemas donde diferentes fluidos comparten una línea común.
• Mantener el cebado de bombas: Asegurando que la bomba siempre tenga líquido disponible para operar.
• Asegurar la eficiencia del sistema: Al mantener la presión y el flujo en la dirección deseada.

Tipos Comunes de Válvulas Check según su Mecanismo

Antes de adentrarnos en las válvulas check DIN y de Alta Presión, es útil conocer los mecanismos de operación más extendidos, ya que estos pueden aplicarse a diversas configuraciones y materiales:

Válvulas Check de Columpio (Swing Check Valves)

Estas válvulas utilizan un disco que pivota sobre una bisagra. Cuando el flujo avanza, el disco se abre, permitiendo el paso del fluido. Si el flujo se invierte, el disco se cierra contra un asiento, bloqueando el paso. Son ideales para aplicaciones con flujos laminares y bajas caídas de presión, pero requieren espacio para que el disco se abra completamente.

Válvulas Check de Elevación (Lift Check Valves)

En este tipo, un disco o émbolo se eleva de su asiento para permitir el flujo y cae por gravedad o por la presión inversa para cerrarse. Son adecuadas para flujos más turbulentos y suelen ser más compactas que las de columpio. Existen variantes para flujo horizontal y vertical.

Válvulas Check de Bola (Ball Check Valves)

Utilizan una bola que se desplaza de su asiento para permitir el flujo y regresa por gravedad o presión inversa para cerrarlo. Son muy efectivas en líneas que manejan fluidos viscosos o que contienen partículas sólidas, ya que la bola puede limpiar el asiento al cerrarse. Ofrecen un sellado excelente.

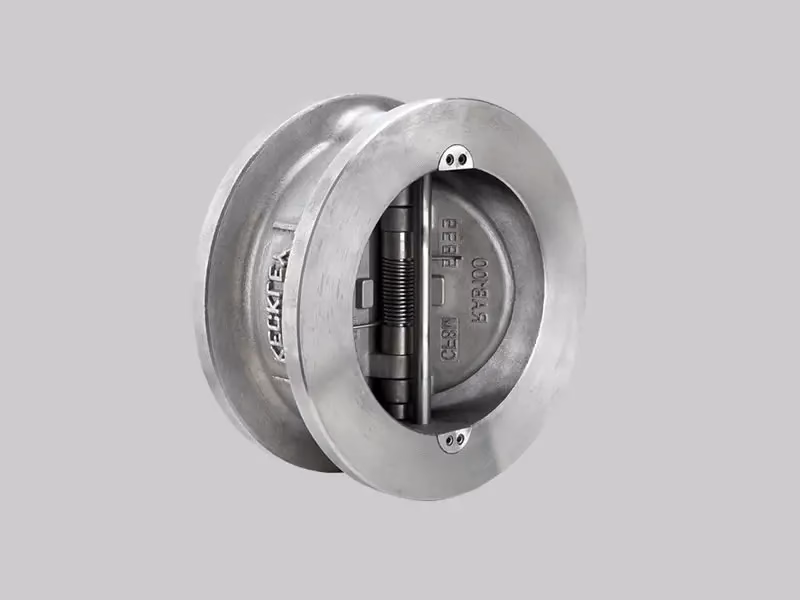

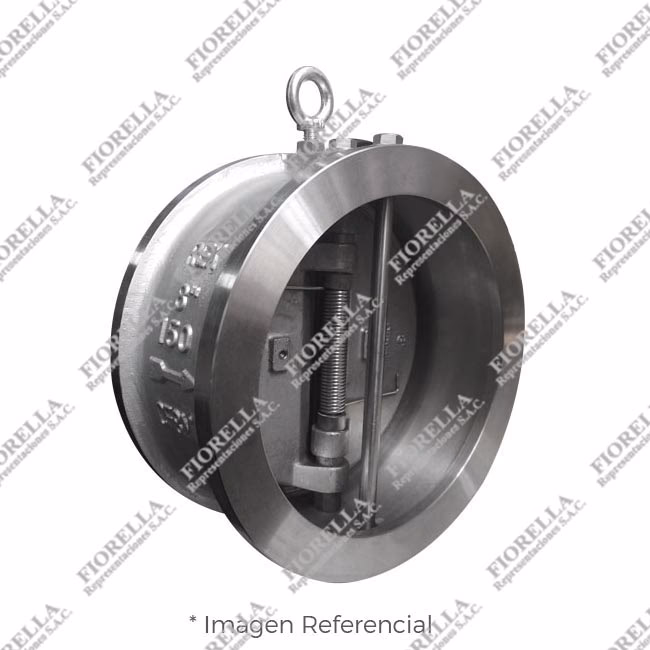

Válvulas Check de Wafer (Wafer Check Valves)

Diseñadas para ser instaladas entre bridas, son muy compactas y ligeras. Pueden ser de tipo doble disco (dual plate) o de disco único con resorte. Son ideales para espacios reducidos y suelen tener una baja pérdida de carga.

Válvulas Check de Pistón (Piston Check Valves)

Similar a las de elevación, pero con un pistón guiado que se mueve dentro de un cilindro. Son robustas y adecuadas para servicios severos, incluyendo alta presión y temperatura, y son menos propensas a las vibraciones.

Válvulas Check DIN: La Higiene y Precisión en Acero Inoxidable

Las válvulas check DIN son un tipo especializado de válvulas de retención diseñadas para cumplir con los estándares y normativas del Deutsches Institut für Normung (DIN), especialmente relevantes en industrias donde la higiene y la sanidad son primordiales. Estas válvulas se encuentran comúnmente en los sectores alimentario y de bebidas, farmacéutico, biotecnológico y cosmético, donde la pureza del producto y la facilidad de limpieza son no negociables.

La característica distintiva de las válvulas check DIN radica en sus extremos. Generalmente, presentan:

• Extremos Roscados DIN Sanitarios: Estos roscados están diseñados para una conexión rápida, segura y, lo más importante, higiénica. Permiten un montaje y desmontaje sencillo para la limpieza y el mantenimiento, minimizando los puntos de atrapamiento de bacterias o residuos.
• Extremos Soldables: En algunos casos, pueden tener extremos soldables para una integración permanente en la tubería, creando una unión lisa y sin fisuras que reduce aún más cualquier riesgo de acumulación de contaminantes.

Fabricadas predominantemente en acero inoxidable de alta calidad (como el 304 o 316L), las válvulas check DIN son resistentes a la corrosión y compatibles con una amplia gama de fluidos, incluyendo productos alimenticios, bebidas, productos químicos y farmacéuticos. Su diseño interno a menudo presenta superficies pulidas para evitar la adhesión de partículas y facilitar los procesos de limpieza CIP (Clean-in-Place) y SIP (Sterilize-in-Place). La precisión en la fabricación y el acabado superficial son cruciales para cumplir con los estrictos requisitos de estas industrias.

Válvulas Check de Alta Presión: Robustez para Entornos Exigentes

En el extremo opuesto del espectro de aplicaciones, encontramos las válvulas check de alta presión. Estas válvulas están diseñadas y construidas para operar de manera segura y confiable en entornos donde las presiones del sistema pueden oscilar entre 1000 a 6000 libras por pulgada cuadrada (psi), e incluso más en aplicaciones extremas. Son fundamentales en industrias como la petrolera y gasífera (upstream y downstream), química pesada, sistemas hidráulicos de gran escala, centrales eléctricas y otras aplicaciones de alta energía.

La construcción de estas válvulas es significativamente más robusta que la de las válvulas estándar. Sus características clave incluyen:

• Materiales de Alta Resistencia: Utilizan aceros aleados, aceros inoxidables especiales (dúplex, superdúplex), o aleaciones exóticas que pueden soportar no solo la alta presión, sino también temperaturas elevadas y fluidos corrosivos.
• Diseño de Cuerpo Reforzado: Las paredes del cuerpo son más gruesas y la ingeniería estructural está optimizada para resistir las fuerzas extremas generadas por las altas presiones.
• Mecanismos de Sellado Avanzados: Incorporan asientos y sellos diseñados para mantener una estanqueidad impecable bajo condiciones de presión extremas, a menudo utilizando materiales resilientes o metálicos con tolerancias muy ajustadas.
• Conexiones Robusta: Pueden utilizar conexiones atornilladas, bridadas de alta clase de presión (por ejemplo, ANSI Clase 1500, 2500, 4500) o soldadas a tope para garantizar una unión sin fugas y de máxima resistencia.

La fiabilidad es crítica en las válvulas de alta presión, ya que una falla puede tener consecuencias catastróficas, incluyendo pérdidas económicas significativas y riesgos para la seguridad. Por ello, estas válvulas son sometidas a rigurosas pruebas de presión y calidad antes de su implementación.

Tabla Comparativa: DIN vs. Alta Presión

Para comprender mejor las diferencias fundamentales entre estos dos tipos especializados de válvulas check, la siguiente tabla ofrece una comparación directa:

Consideraciones Clave para la Selección de una Válvula Check

Elegir la válvula check adecuada es un paso crítico para asegurar la eficiencia y la seguridad de cualquier sistema. Más allá de la presión de operación y el tipo de conexión, hay varios factores a considerar:

• Tipo de Fluido: ¿Es un líquido, gas, vapor, o una mezcla? ¿Es corrosivo, abrasivo, viscoso, o contiene sólidos en suspensión? Esto influirá en la elección del material y el mecanismo interno.
• Temperatura de Operación: Las temperaturas extremas pueden afectar el rendimiento de los materiales de la válvula y los sellos.
• Pérdida de Carga: Algunas válvulas check introducen una mayor caída de presión en el sistema que otras. Es importante seleccionar una que minimice la pérdida de energía.
• Posición de Instalación: Algunas válvulas, como las de columpio, requieren una orientación específica para funcionar correctamente (generalmente horizontal), mientras que otras (como algunas de elevación o bola) pueden instalarse en cualquier posición.
• Frecuencia de Operación: Si la válvula se abre y cierra muy a menudo, se necesitará un diseño que resista la fatiga mecánica.
• Mantenimiento: La facilidad de inspección, limpieza y reparación puede ser un factor importante en el costo total de propiedad.
• Estándares y Certificaciones: Para ciertas industrias (como la alimentaria o farmacéutica), es imperativo que las válvulas cumplan con estándares específicos (DIN, ASME BPE, FDA, etc.).

La correcta selección y dimensionamiento de una válvula check es un ejercicio de ingeniería que debe considerar todas estas variables para garantizar un rendimiento óptimo y una larga vida útil del componente y del sistema en general.

Mantenimiento y Longevidad de las Válvulas Check

Aunque las válvulas check son dispositivos relativamente simples en su operación, su mantenimiento adecuado es crucial para asegurar su longevidad y fiabilidad. Los problemas comunes incluyen fugas, fallas en el cierre o apertura, y ruido excesivo. Estos pueden ser causados por desgaste del disco o asiento, acumulación de residuos, o corrosión.

El mantenimiento preventivo a menudo implica inspecciones regulares, limpieza (especialmente en el caso de las válvulas DIN), y reemplazo de piezas de desgaste como sellos o resortes. En ambientes de alta presión, la integridad estructural de la válvula debe ser monitoreada cuidadosamente para detectar signos de fatiga o daño.

Preguntas Frecuentes sobre Válvulas Check

¿Cuál es la función principal de una válvula check?

La función principal de una válvula check es permitir el flujo de un fluido en una sola dirección y prevenir automáticamente el retroceso del flujo, protegiendo así equipos y manteniendo la integridad del sistema.

¿Por qué son importantes las válvulas check en sistemas industriales?

Son importantes porque previenen el golpe de ariete, protegen bombas y compresores de daños por retroceso de fluido, evitan la contaminación cruzada entre diferentes fluidos y aseguran que los sistemas mantengan la presión y el cebado adecuados para una operación eficiente y segura.

¿Qué diferencia a una válvula check DIN de otras válvulas check?

La principal diferencia radica en sus extremos (roscados DIN sanitarios o soldables) y su diseño optimizado para cumplir con los estrictos requisitos de higiene y limpieza de las industrias alimentaria, farmacéutica y biotecnológica. Suelen ser de acero inoxidable con superficies pulidas para facilitar la limpieza CIP/SIP.

¿En qué aplicaciones se usan las válvulas check de alta presión?

Las válvulas check de alta presión se utilizan en aplicaciones donde las presiones del sistema son extremadamente elevadas (1000 a 6000 psi o más), como en la industria petrolera y gasífera, química pesada, sistemas hidráulicos de gran escala y centrales eléctricas, donde la robustez y la seguridad son fundamentales.

¿Se pueden instalar las válvulas check en cualquier posición?

No, no todas las válvulas check pueden instalarse en cualquier posición. Algunas, como las válvulas de columpio, requieren una instalación horizontal para que el disco se asiente correctamente por gravedad. Otros tipos, como algunas válvulas de elevación o de bola, están diseñadas para funcionar en cualquier orientación, pero siempre es crucial consultar las especificaciones del fabricante.

¿Cómo sé qué material de válvula check es el adecuado para mi aplicación?

La elección del material depende del tipo de fluido (corrosividad, abrasividad), la temperatura y la presión de operación. Por ejemplo, el acero inoxidable 316L es excelente para ambientes corrosivos y sanitarios, mientras que los aceros aleados y exóticos son necesarios para alta presión y temperatura. Siempre es recomendable consultar con un experto o las tablas de compatibilidad de materiales.

¿Cuál es la vida útil de una válvula check?

La vida útil de una válvula check varía considerablemente según el material de construcción, las condiciones de operación (presión, temperatura, tipo de fluido, frecuencia de ciclos de apertura/cierre), la calidad de la fabricación y el mantenimiento. Una válvula bien seleccionada y mantenida puede durar muchos años, incluso décadas, mientras que una mal elegida o en un servicio severo puede fallar prematuramente.

En conclusión, las válvulas check son componentes discretos pero indispensables en cualquier sistema de fluidos. Ya sea que se trate de mantener la pureza en una línea de producción de alimentos con una válvula DIN, o de controlar flujos masivos bajo presiones extremas con una válvula de alta presión, la elección y el entendimiento de su funcionamiento son clave para la seguridad, la eficiencia y la fiabilidad de cualquier operación industrial.
