Válvulas de Mariposa de Acero Inoxidable: Guía Completa

En el vasto universo de la ingeniería de fluidos, las válvulas juegan un papel fundamental en el control y la dirección de sustancias. Entre la diversidad de tipos existentes, las válvulas de mariposa de acero inoxidable se destacan por su diseño eficiente, su durabilidad y su excepcional rendimiento, especialmente en aplicaciones donde la higiene es primordial. Este tipo de válvula es una solución versátil y confiable que ha ganado la preferencia en numerosas industrias alrededor del mundo, y en México particularmente, ciertas configuraciones han demostrado ser especialmente valoradas.

Acompáñenos en este recorrido detallado para desentrañar los secretos detrás del funcionamiento, las características esenciales y las múltiples aplicaciones que hacen de las válvulas de mariposa de acero inoxidable un componente irremplazable en la infraestructura industrial moderna.

El Mecanismo Esencial: ¿Cómo Funcionan las Válvulas de Mariposa?

El principio de funcionamiento de una válvula de mariposa es sorprendentemente simple pero altamente efectivo, lo que contribuye a su popularidad. En el corazón de su operación se encuentra un disco que gira sobre un eje dentro del cuerpo de la válvula. Este disco es el elemento que controla el flujo de un fluido.

Cuando la válvula está en la posición completamente abierta, el disco se alinea paralelamente al flujo, permitiendo que el fluido pase con mínima resistencia. A medida que el disco rota, comienza a obstruir el paso del fluido hasta alcanzar la posición completamente cerrada, donde el disco se coloca perpendicularmente al flujo, sellando por completo la tubería. Esta rotación es lo que define su operatividad, permitiendo un control rápido y eficiente del caudal.

El Disco: Corazón de la Válvula y su Composición Vital

El disco es, sin duda, la parte más crítica de la válvula de mariposa, ya que es el único componente que entra en contacto directo con el fluido y es responsable de la regulación del flujo. Su material es de suma importancia, y en el caso de las válvulas de mariposa de acero inoxidable, el disco está fabricado precisamente de este material.

La elección del acero inoxidable para el disco no es casual. Este material confiere a la válvula una resistencia excepcional a la corrosión, a las altas temperaturas y a los ataques químicos, lo que la hace idónea para una amplia gama de aplicaciones. Más allá de su robustez, el acero inoxidable es valorado por sus propiedades sanitarias. Su superficie lisa y no porosa dificulta la adhesión de bacterias y facilita enormemente los procesos de limpieza y esterilización. Esto es crucial en industrias como la alimentaria, de bebidas y farmacéutica, donde la higiene es un requisito no negociable para garantizar la calidad y seguridad del producto final. El diseño robusto de la válvula, con su disco de acero inoxidable, la convierte en una opción de uso general, pero especialmente fuerte en entornos que demandan los más altos estándares sanitarios.

El Eje y el Actuador: Control Preciso del Flujo

El disco está conectado a un eje (o vástago) que se extiende fuera del cuerpo de la válvula. Este eje es el encargado de transmitir el movimiento desde un mecanismo de actuación externo al disco. Los actuadores pueden ser manuales (mediante una palanca o volante), neumáticos (impulsados por aire comprimido) o eléctricos (mediados por un motor eléctrico), permitiendo una gran versatilidad en el control de la válvula.

La simplicidad de este mecanismo de rotación, combinado con la resistencia del acero inoxidable, asegura una operación confiable y un mantenimiento relativamente bajo, lo que se traduce en una mayor eficiencia operativa y menores costos a largo plazo.

Posiciones de Operación: Control al Detalle

Una característica distintiva de las válvulas de mariposa es la capacidad de controlar el grado de apertura del disco, lo que permite regular el caudal del fluido. Esta capacidad se mide en el número de posiciones fijas que la válvula puede adoptar entre su estado completamente abierto y completamente cerrado.

• Válvulas de 2 Posiciones: Son las más básicas, ofreciendo solo las opciones de 'abierto' o 'cerrado'. Son ideales para aplicaciones donde solo se necesita interrumpir o permitir el flujo de manera binaria, sin necesidad de modulación.
• Válvulas de 3 Posiciones: Además de abierto y cerrado, estas válvulas ofrecen una posición intermedia que permite un control más granular del flujo. Son útiles cuando se requiere una regulación simple del caudal.
• Válvulas de 12 Posiciones: Estas válvulas ofrecen un nivel de control y precisión significativamente mayor. Al tener 12 posiciones fijas entre la apertura y el cierre total, permiten un ajuste muy fino del caudal. Esta capacidad de modulación es altamente valorada en procesos donde la regulación exacta del flujo es crítica. No es de extrañar que, en México, las válvulas de acero inoxidable de mariposa más populares sean precisamente las de 12 posiciones, dada la demanda de control preciso en diversas industrias como la de alimentos y bebidas, donde la dosificación exacta de ingredientes o el control de velocidad de llenado son cruciales.

La elección del número de posiciones dependerá directamente de la aplicación específica y el nivel de control de flujo que se requiera. Para procesos que demandan alta confiabilidad y ajustes meticulosos, las válvulas de 12 posiciones ofrecen una ventaja significativa.

La Elección del Material: Acero Inoxidable para la Higiene y Durabilidad

El uso de acero inoxidable en las válvulas de mariposa no es una mera preferencia, sino una necesidad dictada por las exigencias de la industria moderna. El acero inoxidable es una aleación de hierro con un mínimo de 10.5% de cromo, lo que le confiere su característica principal: la resistencia a la corrosión, gracias a la formación de una capa pasiva de óxido de cromo en su superficie.

¿Por qué Acero Inoxidable?

• Resistencia a la Corrosión: Ideal para manejar una amplia gama de fluidos, incluyendo ácidos, álcalis y productos químicos, sin degradarse o contaminar el proceso.
• Higiene Superior: Su superficie lisa y no porosa previene la acumulación de bacterias y facilita la limpieza CIP (Clean-in-Place) y SIP (Sterilize-in-Place), fundamental en sectores sanitarios.
• Durabilidad y Larga Vida Útil: Capaz de soportar condiciones operativas exigentes, incluyendo variaciones de temperatura y presión, lo que reduce la necesidad de reemplazos frecuentes.
• Estética y Mantenimiento: Mantiene su apariencia a lo largo del tiempo y requiere un mantenimiento relativamente bajo en comparación con otros materiales.

Los grados más comunes de acero inoxidable utilizados en la fabricación de válvulas de mariposa son el 304 y el 316. El acero inoxidable 304 es versátil y se utiliza ampliamente, mientras que el 316, con la adición de molibdeno, ofrece una resistencia superior a la corrosión por picaduras y grietas, siendo preferido en entornos más agresivos o con presencia de cloruros.

Ventajas Clave de las Válvulas de Mariposa de Acero Inoxidable

Las válvulas de mariposa de acero inoxidable ofrecen una serie de ventajas que las posicionan como una opción preferente en muchas aplicaciones industriales:

• Diseño Compacto y Ligero: Su diseño de oblea o lug permite que sean más pequeñas y ligeras que otros tipos de válvulas de cierre, lo que facilita su instalación y reduce los requisitos de espacio.
• Bajo Costo: Son generalmente más económicas que válvulas de bola o de globo de tamaño similar, lo que las hace atractivas para grandes proyectos o donde el presupuesto es una consideración.
• Operación Rápida: El giro de 90 grados del disco permite una apertura y cierre rápidos, ideal para aplicaciones que requieren una respuesta veloz.
• Mantenimiento Sencillo: Su diseño simple con pocas piezas móviles facilita el mantenimiento y la sustitución de componentes, como el asiento.
• Excelente Capacidad de Flujo: Cuando están completamente abiertas, el disco presenta una mínima obstrucción al flujo, resultando en una baja caída de presión.

Aplicaciones Industriales Comunes

Gracias a su diseño robusto y las propiedades del acero inoxidable, estas válvulas encuentran su lugar en una multitud de industrias:

• Industria Alimentaria y de Bebidas: Cruciales para el manejo de leche, jugos, cerveza, vino, y otros productos donde la higiene es vital. Se utilizan en procesos de llenado, mezclado y transferencia.
• Industria Farmacéutica y Biotecnológica: Para el control de fluidos en la producción de medicamentos, vacunas y otros productos estériles, donde la prevención de la contaminación es crítica.
• Tratamiento de Agua y Aguas Residuales: Para controlar el flujo de agua potable, aguas residuales y productos químicos de tratamiento.
• Industria Química: Manejo de ácidos, bases y otros productos químicos corrosivos, siempre y cuando el grado de acero inoxidable sea compatible.
• Sistemas HVAC: En sistemas de calefacción, ventilación y aire acondicionado para controlar el flujo de agua y otros fluidos.
• Manejo de Productos a Granel: Adecuadas para el control de materiales secos a granel, polvos y granulados.

Tipos de Conexión y Actuación

Las válvulas de mariposa de acero inoxidable pueden venir en diferentes configuraciones de conexión para adaptarse a diversas tuberías:

• Tipo Wafer: Se insertan entre dos bridas de tubería y son sujetadas por pernos que atraviesan la válvula y las bridas.
• Tipo Lug: Tienen orejetas (lugs) roscadas que permiten atornillarlas directamente a las bridas de la tubería, lo que facilita el desmontaje de un lado de la tubería sin afectar el otro.
• Tipo Brida: La válvula tiene bridas integradas que se atornillan directamente a las bridas de la tubería.

En cuanto a la actuación, pueden ser:

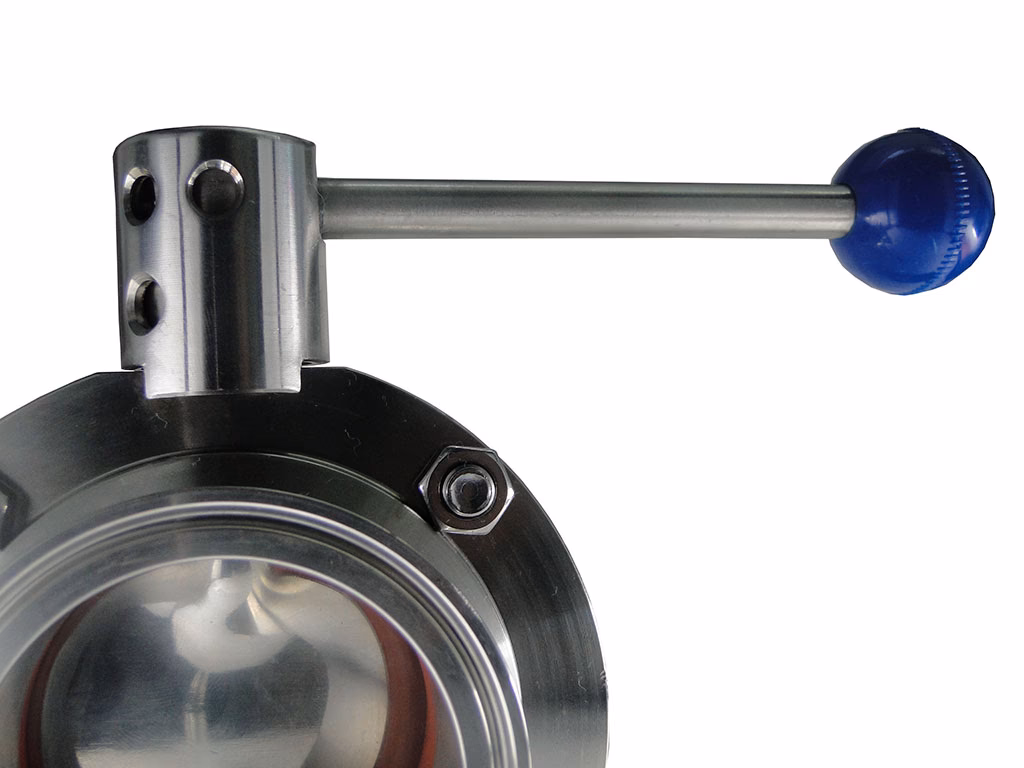

• Manuales: Operadas por una palanca o un volante.
• Automatizadas: Equipadas con actuadores neumáticos (por aire comprimido) o eléctricos (por motor), permitiendo el control remoto y la integración en sistemas de automatización.

Mantenimiento y Longevidad

El mantenimiento de las válvulas de mariposa de acero inoxidable es relativamente sencillo. Se centran en la inspección regular del asiento (generalmente de EPDM, Viton o PTFE), que es la parte que sella el disco contra el cuerpo de la válvula, y el ajuste de los prensaestopas para prevenir fugas en el eje. Dada la resistencia del acero inoxidable, el cuerpo de la válvula rara vez requiere atención, contribuyendo a una larga vida útil y un rendimiento constante.

Tabla Comparativa: Acero Inoxidable (304 vs 316) para Válvulas

Preguntas Frecuentes (FAQ)

Aquí respondemos a algunas de las preguntas más comunes sobre las válvulas de mariposa de acero inoxidable:

¿Cuál es la vida útil esperada de una válvula de mariposa de acero inoxidable?

La vida útil de una válvula de mariposa de acero inoxidable puede ser muy larga, a menudo superando los 10 a 20 años, dependiendo de la aplicación, la frecuencia de uso, el tipo de fluido y el mantenimiento adecuado. El acero inoxidable es altamente duradero, y el reemplazo de sellos o actuadores puede extender significativamente su vida útil operativa.

¿Son aptas las válvulas de mariposa de acero inoxidable para manejar fluidos abrasivos?

Si bien el acero inoxidable es resistente, las válvulas de mariposa estándar no son la mejor opción para fluidos altamente abrasivos. Las partículas abrasivas pueden dañar el asiento de la válvula y el disco, lo que lleva a fugas y un desgaste prematuro. Para este tipo de aplicaciones, se suelen preferir válvulas con revestimientos especiales o diseños específicos para abrasivos.

¿Qué diferencia hay entre una válvula de 2 posiciones y una de 12 posiciones?

La principal diferencia radica en el nivel de control del flujo. Una válvula de 2 posiciones solo puede estar completamente abierta o completamente cerrada (ON/OFF). En cambio, una válvula de 12 posiciones permite un control mucho más preciso del caudal, ya que el disco puede fijarse en 12 ángulos diferentes, ofreciendo una modulación fina del flujo.

¿Cómo se realiza el mantenimiento básico de estas válvulas?

El mantenimiento básico incluye la inspección visual regular en busca de fugas o daños, la verificación de la operación suave del actuador, y la revisión del estado del asiento y los sellos. En aplicaciones sanitarias, la limpieza periódica (CIP/SIP) es fundamental. Los asientos y sellos son las piezas de desgaste más comunes y deben reemplazarse según sea necesario.

¿Son aptas para altas temperaturas?

Sí, el acero inoxidable tiene una excelente resistencia a altas temperaturas. Sin embargo, la limitación a menudo viene dada por el material del asiento de la válvula (ej. EPDM, Viton, PTFE), que tienen rangos de temperatura de operación más bajos. Para aplicaciones de muy alta temperatura, se deben seleccionar asientos y sellos específicos para dichas condiciones.

En resumen, las válvulas de mariposa de acero inoxidable son componentes ingenieriles de gran valor, cuya simplicidad operativa se combina con la robustez y las propiedades sanitarias del acero inoxidable para ofrecer soluciones de control de flujo eficientes y confiables. Ya sea en la industria alimentaria, farmacéutica o de tratamiento de aguas, su capacidad para manejar diversos fluidos con higiene y precisión las consolida como una elección inteligente y duradera.
