Válvulas de Bloqueo y Purga: Seguridad Industrial

En el complejo entramado de la industria moderna, donde fluidos de diversa naturaleza —desde líquidos corrosivos hasta gases inflamables— fluyen a través de intrincadas redes de tuberías, la seguridad operativa y el mantenimiento eficiente son pilares fundamentales. Aquí es donde entran en juego las válvulas de bloqueo y purga, dispositivos críticos diseñados para aislar secciones de una línea o equipo, permitiendo operaciones seguras de mantenimiento, reparación o inspección sin comprometer la integridad del sistema o la seguridad del personal.

Estas válvulas no son meros componentes; son guardianes silenciosos que aseguran que una vez que una línea ha sido declarada segura para trabajar, realmente lo esté. Su función principal es la de crear una barrera impenetrable, un aislamiento positivo que previene cualquier escape o flujo indeseado de medios peligrosos. Comprender su funcionamiento, sus tipos y sus aplicaciones es vital para cualquier profesional involucrado en la operación o diseño de plantas industriales.

¿Qué son las Válvulas de Bloqueo y Purga?

Las válvulas de bloqueo y purga, en su esencia, son sistemas que permiten aislar completamente una sección de tubería o un equipo específico, para luego purgar o ventilar cualquier fluido residual que pueda quedar atrapado. Este proceso es indispensable en situaciones donde se requiere una intervención humana, como el mantenimiento de instrumentos, la calibración de manómetros o la reparación de equipos en línea.

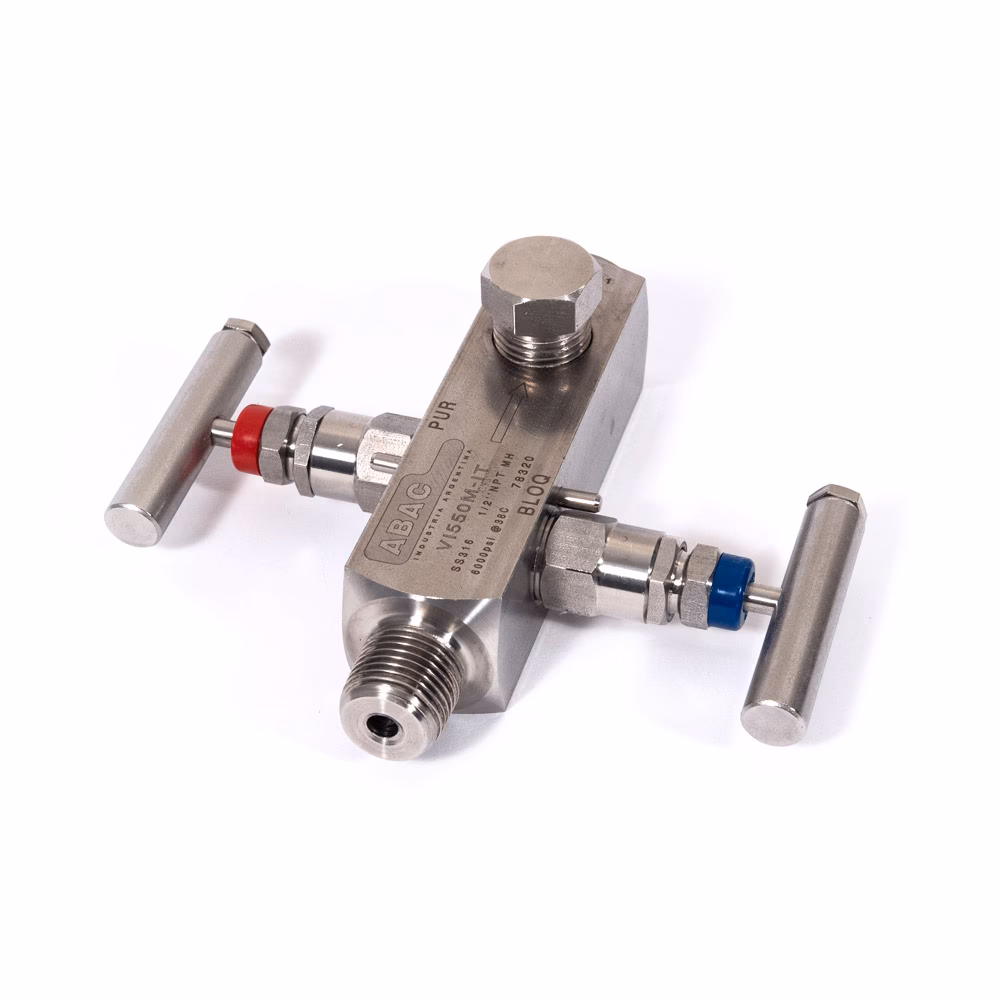

Un ejemplo común de este sistema es el manifold de 2 válvulas, como los modelos IV20 y IV21, que están específicamente diseñados para aislar y purgar manómetros. Estas configuraciones son ideales para medios gaseosos y líquidos, especialmente aquellos que son agresivos, de baja viscosidad y no cristalizantes, incluso en ambientes corrosivos. Su uso es extensivo en la industria de procesos, abarcando sectores tan diversos como el petróleo y gas, petroquímica, química, generación de energía, y el tratamiento de agua y aguas residuales. La capacidad de aislar y purgar localmente un instrumento mejora significativamente la seguridad y la eficiencia al reducir la necesidad de purgar secciones más grandes de la línea.

Tipos de Sistemas de Bloqueo y Purga

Aunque el concepto de bloqueo y purga es el mismo, las soluciones implementadas varían en complejidad y aplicación. Las dos categorías principales que encontramos son las válvulas de doble bloqueo y purga (DBB) y los cierres de línea mediante figuras 8 o bridas ciegas.

Válvulas de Doble Bloqueo y Purga (DBB)

La norma API 6D define una válvula de doble bloqueo y purga como una válvula única con dos superficies de asiento. En la posición cerrada, esta válvula proporciona un sello contra la presión de ambos extremos de la válvula. Lo que la distingue es que, además, cuenta con un medio para ventear o purgar la cavidad que se forma entre ambas superficies de asiento. Esto significa que si hay una pequeña fuga en el primer asiento, la presión se acumulará en la cavidad y podrá ser detectada y purgada a través de la válvula de purga, garantizando que no haya flujo hacia el lado de trabajo.

Las válvulas DBB son compactas y eficientes, a menudo integrando dos válvulas de bloqueo y una válvula de purga en un solo cuerpo. Esto reduce el número de puntos de fuga potenciales y simplifica la instalación. Son especialmente valoradas en aplicaciones de alta presión o donde el espacio es limitado, proporcionando un nivel de seguridad superior para el aislamiento de procesos críticos.

Cierre de Válvulas de Purga: La Figura 8 (Spectacle Blind)

Un método de bloqueo y purga más tradicional y visible es el uso de una figura 8, también conocida como brida ciega de espectáculo o placa de obturación. Este es un dispositivo de seguridad simple, pero extremadamente efectivo, que se instala entre dos bridas de la tubería. Generalmente, se instalan como un dispositivo permanente en puntos estratégicos de la red.

La geometría de la figura 8 es su característica más distintiva y funcional. Consiste en una placa metálica cortada en forma de dos círculos unidos por sus cuadrantes: una parte es una placa lisa y sólida (el extremo ciego) que está diseñada para cegar la tubería, mientras que la otra parte tiene una abertura para permitir el paso del flujo de líquido. Esta dualidad permite una rápida indicación visual de su orientación, haciendo evidente si la línea está abierta o cerrada, lo que es crucial para la seguridad operativa.

Procedimiento de Operación de una Figura 8

El procedimiento para bloquear positivamente una línea con una figura 8 es un proceso que requiere atención y mano de obra. Durante una operación normal, el extremo abierto de la figura 8 está instalado para permitir un flujo ininterrumpido. Cuando se necesita el bloqueo, el proceso es el siguiente:

1. Se deben sacar los espárragos y tuercas que unen las bridas.
2. Las bridas se separan ligeramente.
3. El extremo ciego de la figura 8 se rota dentro del espacio entre las bridas. Esto genera un aislamiento positivo de las tuberías y el equipamiento.
4. Se vuelven a colocar los elementos de sujeción (espárragos y tuercas) y se aprietan para fijar la placa en su posición de bloqueo.

Este proceso, aunque efectivo, presenta desafíos. Requiere la participación de al menos dos o más operarios y el uso de herramientas específicas. El tiempo necesario para cerrar un tubo de esta forma, y una cantidad similar de tiempo para quitar la placa y volver a unir las bridas para abrir la tubería, puede ser considerable. Además, se deben tener en cuenta factores como:

• El tiempo prolongado en girar una figura 8 entre dos bridas, especialmente si hay una gran cantidad de tornillos.
• La necesidad de posicionar juntas en espiral de gran tamaño en el resalte de la brida.
• La posible necesidad de una grúa o aparejo para rotar la figura 8, especialmente en tamaños grandes.
• La limpieza de las caras de las bridas antes de introducir juntas nuevas para asegurar un sellado adecuado.
• La colocación inicial de los primeros 4 espárragos para obtener una estanqueidad relativa antes de apretar completamente.
• El riesgo de emisión de productos contenidos en la línea durante la manipulación, lo que aumenta los riesgos de polución y los riesgos asociados a la manipulación de la placa de obturación en presencia de residuos.

Ventajas y Desventajas Comparativas

Ambos sistemas de bloqueo y purga ofrecen beneficios únicos, pero también presentan sus propias complejidades.

Ventajas de las Válvulas DBB (Manifold)

• Rapidez de Operación: El aislamiento se logra simplemente operando las válvulas.
• Menos Intervención Manual: No requiere desmontaje de bridas o inserción de placas.
• Menor Riesgo de Fugas: Al ser un componente integrado, reduce el número de puntos potenciales de fuga.
• Espacio Reducido: Más compactas que una configuración de tres válvulas individuales.
• Ideal para Medios Agresivos: Reduce la exposición del personal al proceso.

Desventajas de las Válvulas DBB (Manifold)

• Costo Inicial: Generalmente más caras que una figura 8.
• Menos Verificación Visual: Aunque se confía en la posición de la válvula, no hay una indicación visual tan directa de "línea cegada" como con la figura 8.
• Mantenimiento Interno: Requieren mantenimiento de sus componentes internos.

Ventajas de la Figura 8

• Aislamiento Positivo y Visual: Ofrece la máxima seguridad al proveer una barrera física y una indicación visual clara de la línea cegada.
• Bajo Costo de Adquisición: La placa en sí es relativamente económica.
• Durabilidad: Es una pieza de metal sólida con poca probabilidad de fallo mecánico.

Desventajas de la Figura 8

• Tiempo y Mano de Obra: El proceso de inserción y remoción es laborioso y lento.
• Riesgos Operacionales: Mayor exposición del personal al medio del proceso durante la manipulación.
• Consumo de Materiales: Requiere nuevas juntas cada vez que se manipula.
• Interrupción Mayor: Implica una interrupción más significativa del proceso para su operación.

La elección entre una válvula DBB y una figura 8 dependerá de factores como la frecuencia de las operaciones de aislamiento, la criticidad del fluido, las regulaciones de seguridad específicas, el espacio disponible y el presupuesto.

Preguntas Frecuentes (FAQ)

¿Para qué se utilizan las válvulas de bloqueo y purga?

Se utilizan principalmente para aislar de forma segura secciones de tuberías o equipos, permitiendo el mantenimiento, la reparación o la inspección sin que el fluido del proceso afecte la zona de trabajo. Son esenciales para la seguridad del personal y la protección de los equipos.

¿Cuál es la diferencia entre una válvula de doble bloqueo y purga y una figura 8?

Una válvula de doble bloqueo y purga (DBB) es una única válvula con dos asientos y un puerto de purga intermedio, que aísla de forma mecánica y es operada rápidamente. Una figura 8 es una placa física que se inserta entre bridas, ofreciendo un aislamiento visual y positivo, pero su operación es más lenta y requiere más mano de obra.

¿Por qué es importante el bloqueo positivo en una línea?

El bloqueo positivo es crucial porque garantiza que no hay absolutamente ninguna posibilidad de que el fluido de proceso llegue a la zona aislada. Esto es vital para prevenir accidentes graves, lesiones al personal y daños a los equipos, especialmente cuando se trabaja con sustancias peligrosas.

¿Cuáles son los riesgos asociados con la operación de una figura 8?

Los riesgos incluyen el tiempo prolongado de operación, la necesidad de múltiples operarios y herramientas, el riesgo de exposición a los productos residuales en la línea durante la manipulación de la placa, y la necesidad de manipular componentes pesados y posiblemente sucios.

Conclusión

Las válvulas de bloqueo y purga, ya sea en la forma compacta de un manifold de doble bloqueo o en la robusta simplicidad de una figura 8, son componentes críticos en la infraestructura de cualquier planta industrial moderna. Su función trasciende la mera ingeniería; son una manifestación tangible del compromiso con la seguridad operativa y la eficiencia en el mantenimiento. La elección del sistema adecuado requiere una comprensión profunda de las necesidades del proceso, los riesgos asociados y los requisitos de operación. Al implementar y mantener correctamente estas soluciones, las industrias pueden asegurar que sus operaciones no solo sean productivas, sino fundamentalmente seguras para todos los involucrados.
