Válvulas de Diafragma: Control Preciso en Fluidos

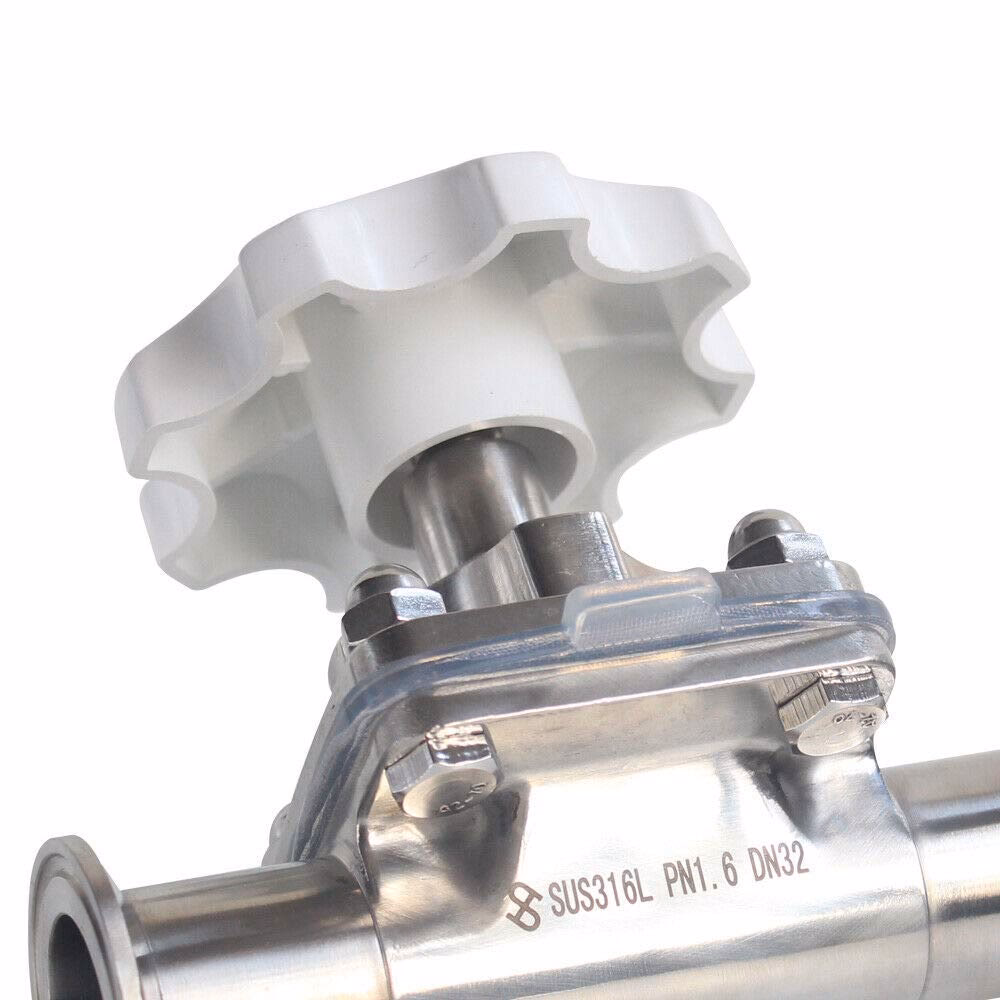

Las válvulas de paso tipo diafragma representan una solución fundamental en el control de fluidos dentro de una amplia gama de aplicaciones industriales. Su diseño único, que se basa en una membrana flexible o diafragma, permite un aislamiento completo del fluido de los componentes operativos de la válvula, ofreciendo así una operación hermética y libre de fugas. Este tipo de válvula es especialmente valorado en sistemas donde la pureza del fluido es crítica o donde se manejan sustancias corrosivas o sensibles. Aunque su uso es versátil, han encontrado un nicho particularmente importante en los sistemas de refrigeración y aire acondicionado, así como en aplicaciones neumáticas y de vacío, gracias a su fiabilidad y eficiencia. Su construcción simple y la capacidad de aislar el mecanismo de control del fluido las convierten en una opción robusta y de bajo mantenimiento para muchas industrias.

Principio de Funcionamiento y Diseño Innovador

El principio de funcionamiento de una válvula de diafragma es ingeniosamente simple y altamente efectivo, lo que contribuye a su popularidad en entornos exigentes. En su núcleo, la válvula consta de un cuerpo principal y un diafragma flexible que se estira a través de este cuerpo, actuando como la barrera principal contra el flujo del fluido. Un vástago y un compresor, operados manualmente a través de un volante o mediante un actuador automático (neumático o eléctrico), ejercen presión sobre el diafragma. Cuando el diafragma se presiona firmemente contra una superficie elevada dentro del cuerpo de la válvula, conocida como 'weir' o asiento, el flujo del fluido se detiene por completo, logrando un cierre hermético. Cuando el diafragma se eleva, se permite el paso del fluido a través de la válvula. Este movimiento controlado crea una barrera impenetrable entre el fluido que fluye y los componentes mecánicos de operación de la válvula, eliminando de forma efectiva la necesidad de empaquetaduras externas o sellos de vástago, que son puntos comunes de fuga en otros tipos de válvulas. Esta característica es crucial no solo para prevenir la pérdida de fluido, sino también para evitar la contaminación del medio ambiente o del propio fluido, lo que es vital en industrias como la farmacéutica o la alimentaria. Además, el diseño interno sin cavidades muertas minimiza la acumulación de sedimentos o partículas, lo que las hace ideales para fluidos viscosos o con sólidos en suspensión.

Aplicaciones Clave y Consideraciones de Compatibilidad

Las válvulas de paso tipo diafragma han sido específicamente diseñadas para sobresalir en entornos donde la precisión, la higiene y la prevención de fugas son primordiales. Un área de aplicación destacada es en los sistemas de refrigeración y aire acondicionado (HVAC). Son plenamente compatibles con una amplia variedad de refrigerantes comerciales modernos, incluyendo los tipos CFC, HCFC y HFC, lo que las convierte en una opción robusta y fiable para sistemas de climatización de gran escala, unidades de refrigeración industrial y procesos que dependen de estos fluidos. Es fundamental destacar que estas válvulas no son adecuadas para sistemas que utilizan amoniaco como refrigerante. La razón principal radica en la incompatibilidad química del amoniaco con los materiales estándar de los diafragmas y los cuerpos de válvula, lo que podría provocar una degradación acelerada, fallos prematuros y riesgos de seguridad. La corrosión de las aleaciones de cobre es una preocupación significativa en presencia de amoniaco, y dado que muchas válvulas de diafragma incorporan o son compatibles con componentes de cobre, se desaconseja su uso en estas condiciones.

Más allá de la refrigeración, la versatilidad de estas válvulas las extiende a sistemas neumáticos, donde controlan el flujo de aire comprimido con una precisión y eficacia notables, asegurando un funcionamiento óptimo de maquinaria y herramientas neumáticas. En sistemas de vacío, su sellado absolutamente hermético es invaluable para mantener niveles de vacío críticos, previniendo cualquier ingreso de aire indeseado que pueda comprometer el proceso. Además, pueden ser utilizadas con éxito en cualquier otro sistema cuyos fluidos no ataquen las aleaciones de cobre, lo que abre la puerta a aplicaciones en el tratamiento de agua (potable, residual), la industria alimentaria y de bebidas, y ciertos procesos químicos no corrosivos para el cobre. Su capacidad para manejar fluidos con sólidos en suspensión o lodos también las hace extremadamente atractivas en sectores como la minería o el procesamiento de pulpa, donde la obstrucción es un problema común para otros tipos de válvulas.

Las Grandes Ventajas de Elegir una Válvula de Diafragma

La elección de una válvula de diafragma ofrece múltiples beneficios operativos y de mantenimiento que la distinguen de otras tecnologías de válvulas. Una de sus mayores ventajas es su capacidad para proporcionar un sellado absolutamente hermético. Al no tener vástagos que penetren en el cuerpo de la válvula y al eliminar la necesidad de empaquetaduras externas, se suprime una de las fuentes más comunes de fugas en sistemas de fluidos. Esto no solo previene la pérdida de fluidos valiosos o peligrosos, sino que también minimiza la contaminación ambiental y mejora significativamente la seguridad del personal operativo. Además, el diseño de flujo directo, especialmente en el tipo de paso directo, reduce la turbulencia y la caída de presión en la línea, lo que contribuye a una mayor eficiencia energética del sistema y a un menor desgaste por erosión. Son excepcionalmente adecuadas para manejar fluidos con partículas en suspensión o lodos, ya que el diafragma se adapta a las partículas y no hay cavidades o rincones donde los sólidos puedan acumularse, causando obstrucciones, daños o incluso el crecimiento bacteriano en aplicaciones sanitarias. La simplicidad de su mecanismo interno, al tener pocas piezas móviles en contacto con el fluido, se traduce en menores requisitos de mantenimiento y una vida útil prolongada, especialmente cuando se seleccionan los materiales adecuados para el diafragma y el cuerpo de la válvula. Su capacidad para aislar completamente el fluido del mecanismo de operación las hace ideales para fluidos corrosivos, abrasivos o de alta pureza.

Componentes Clave y la Importancia de los Materiales

Una válvula de diafragma se compone de varias partes esenciales que trabajan en conjunto para su funcionamiento óptimo y seguro. El cuerpo de la válvula es la estructura principal que contiene el flujo del fluido y soporta el resto de los componentes. Sobre el cuerpo, se encuentra el bonete o capó, que aloja el mecanismo de operación (como el vástago y el compresor) y protege el diafragma. El diafragma, la pieza central y flexible, es el componente que sella el paso del fluido y lo aísla del mecanismo de actuación. La selección del material del diafragma es un aspecto crítico y debe basarse estrictamente en la compatibilidad química con el fluido a controlar, la temperatura de operación (máxima y mínima) y la presión del sistema. Materiales comunes incluyen EPDM (Etileno Propileno Dieno Monómero), que es excelente para agua, vapor y algunos ácidos; PTFE (Politetrafluoroetileno o Teflón), que ofrece una resistencia química casi universal a una amplia gama de sustancias corrosivas y altas temperaturas; Viton (FKM), ideal para hidrocarburos, aceites y combustibles; y Buna-N (NBR), adecuado para aceites, grasas y agua fría. Cada material tiene sus propias propiedades y limitaciones, por lo que una elección incorrecta puede llevar a fallos prematuros o riesgos de seguridad. El cuerpo de la válvula también se fabrica en diversos materiales, como bronce, acero inoxidable, hierro fundido, PVC o polipropileno, para garantizar la compatibilidad con el fluido, la resistencia a la corrosión y la capacidad de soportar las condiciones de presión y temperatura del proceso. La combinación correcta de materiales para el cuerpo y el diafragma es fundamental para el rendimiento y la durabilidad de la válvula.

Mantenimiento y la Clave de la Sustitución de Diafragmas

El mantenimiento preventivo es clave para asegurar la longevidad y el rendimiento óptimo de las válvulas de diafragma. Dada su construcción, el componente que más a menudo requiere atención y eventual sustitución es el propio diafragma, ya que es la parte que sufre la mayor tensión mecánica y exposición directa al fluido. Los signos claros de que un diafragma necesita ser reemplazado incluyen fugas internas (paso de fluido cuando la válvula debería estar cerrada) o externas (goteo por el bonete), dificultad para abrir o cerrar la válvula completamente, o una reducción notable en el control del flujo, lo que indica fatiga o daño en el material. La sustitución de diafragmas es un procedimiento relativamente sencillo, pero requiere precaución y el cumplimiento de estrictos pasos de seguridad para evitar accidentes o daños al sistema.

Para sustituir los diafragmas de las válvulas piloto tipo DP27, DP27E y DP27Y, o la válvula DP27R, es imperativo seguir un protocolo estricto para garantizar la seguridad del personal y la integridad del sistema. El primer paso crucial es aislar completamente la válvula reductora del sistema, cortando el suministro de fluido o aire, y, lo que es igualmente importante, poner a cero la presión interna. Para las válvulas DP27R, esto implica específicamente aislar el suministro de aire y despresurizar por completo la línea de control. Una vez que la presión ha sido completamente eliminada y el sistema está seguro, se procede a retirar las tuercas que sujetan el alojamiento del resorte en el bonete de la válvula. Posteriormente, se quitan con cuidado el alojamiento del resorte, la placa inferior del resorte y, finalmente, los diafragmas usados. Es vital inspeccionar el interior de la válvula en busca de cualquier residuo, corrosión o daño en el asiento antes de instalar los nuevos diafragmas. Asegúrese de que los diafragmas de repuesto estén limpios, sean del tipo y material correctos para la aplicación y estén correctamente orientados antes de volver a montar la válvula. Un montaje adecuado y un apriete uniforme de las tuercas son esenciales para asegurar un sellado hermético y un funcionamiento correcto de la válvula.

Tipos de Diseño y Criterios de Selección

Existen principalmente dos diseños básicos para las válvulas de diafragma, cada uno optimizado para diferentes aplicaciones y tipos de fluidos: el tipo de presa (weir) y el tipo de paso directo (straight-through). El tipo de presa es el más común, caracterizado por un asiento elevado o 'weir' sobre el cual el diafragma se presiona para detener el flujo. Este diseño es excelente para un control preciso del flujo y es adecuado para la mayoría de los fluidos limpios o ligeramente viscosos, así como para aplicaciones de regulación. Por otro lado, el diseño de paso directo ofrece una trayectoria de flujo completamente sin obstrucciones cuando la válvula está abierta, lo que lo hace ideal para fluidos altamente viscosos, lodos, pastas o aquellos con alto contenido de sólidos, ya que minimiza la acumulación, la fricción y la obstrucción. Este diseño permite un flujo laminar y minimiza la caída de presión.

La selección de la válvula de diafragma adecuada es un proceso crítico que debe considerar múltiples factores para garantizar un rendimiento óptimo y una larga vida útil. En primer lugar, la naturaleza del fluido es primordial: su composición química (para asegurar la compatibilidad con el material del diafragma y del cuerpo), la temperatura de operación (máxima y mínima, que influirá en la elasticidad y resistencia del diafragma) y la presión del sistema (que determinará la clasificación de presión de la válvula). El caudal requerido y el tipo de control deseado (simplemente abierto/cerrado o una regulación precisa del flujo) también son importantes. Finalmente, el método de actuación, ya sea manual mediante un volante para operaciones ocasionales, o automático mediante un actuador neumático o eléctrico para integración en sistemas de control automatizados o para operaciones frecuentes, dependerá de la infraestructura existente y de las necesidades operativas específicas. Una correcta selección asegura que la válvula no solo funcione eficientemente, sino que también contribuya a la seguridad y fiabilidad general del sistema.

Preguntas Frecuentes sobre Válvulas de Diafragma

¿Son las válvulas de diafragma adecuadas para todos los refrigerantes?
No. Si bien son excelentes para refrigerantes comerciales tipo CFC, HCFC y HFC, es crucial recalcar que no son compatibles con el amoniaco. La composición química del amoniaco puede degradar rápidamente los materiales estándar del diafragma y del cuerpo de la válvula (especialmente las aleaciones de cobre), comprometiendo su integridad, funcionamiento y la seguridad del sistema.

¿Pueden las válvulas de diafragma manejar fluidos con partículas o lodos?
Sí, de hecho, son una de las mejores opciones para estos fluidos. Su diseño sin cavidades y la capacidad del diafragma para adaptarse a las partículas minimizan la acumulación y la obstrucción, a diferencia de otros tipos de válvulas que pueden atascarse o erosionarse rápidamente en presencia de sólidos. El diseño de paso directo es particularmente eficaz para estas aplicaciones.

¿Cuál es la vida útil esperada de un diafragma?
La vida útil de un diafragma varía considerablemente dependiendo de las condiciones de operación, incluyendo la presión, la temperatura, la frecuencia de ciclos de apertura/cierre, la agresividad química del fluido y la presencia de partículas abrasivas. Sin embargo, su diseño permite un reemplazo relativamente fácil y económico, lo que prolonga la vida útil general de la válvula, convirtiéndola en una inversión a largo plazo.

¿Son estas válvulas adecuadas para aplicaciones de vacío?
Absolutamente. Gracias a su diseño sin empaquetaduras y su capacidad para crear un sellado hermético absoluto, las válvulas de diafragma son excepcionales para mantener niveles de vacío, evitando cualquier fuga o ingreso de aire indeseado al sistema, lo que es crítico en muchas aplicaciones de procesamiento y laboratorio.

¿Qué mantenimiento requieren estas válvulas además del cambio de diafragmas?
Además de la sustitución periódica del diafragma, el mantenimiento es mínimo. Se recomienda la inspección visual regular del cuerpo de la válvula y del bonete para detectar signos de corrosión o daño externo. También se debe verificar el mecanismo de actuación (volante o actuador) para asegurar su funcionamiento suave y sin obstrucciones. La limpieza interna, si es necesaria, se realiza durante el cambio de diafragma.

En resumen, las válvulas de paso tipo diafragma son componentes esenciales y altamente versátiles en numerosos sistemas industriales, destacándose por su capacidad para proporcionar un control de flujo hermético y eficiente. Su diseño innovador las hace ideales para aplicaciones que van desde la compleja gestión de refrigerantes en sistemas de climatización hasta el control preciso en entornos neumáticos y de vacío, siempre que los fluidos no ataquen las aleaciones de cobre. La facilidad de mantenimiento, especialmente la sustitución de sus diafragmas, asegura una operación continua y fiable. Al comprender sus principios, aplicaciones y las consideraciones de selección, es posible aprovechar al máximo las capacidades únicas de estas válvulas, optimizando el rendimiento, la seguridad y la eficiencia en cualquier sistema de fluidos.
