Válvulas Spirax Sarco: Control de Fluidos Preciso

En el corazón de innumerables procesos industriales, la precisión y el control del flujo de fluidos son esenciales para garantizar la eficiencia, la seguridad y la calidad del producto final. Las válvulas de control juegan un papel crucial en este equilibrio delicado, y cuando se trata de fiabilidad y rendimiento, la marca Spirax Sarco se erige como un referente mundial. Pero, ¿qué hace que una válvula Spirax sea tan especial y cómo se asegura de seleccionar la adecuada para sus necesidades?

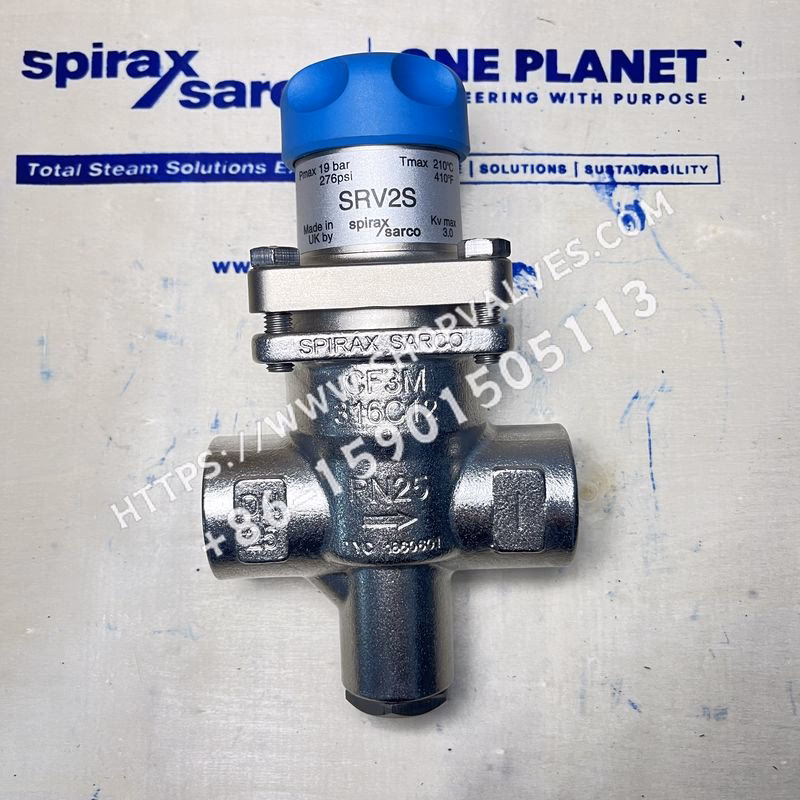

¿Qué es la Válvula de Control Spirax Sarco?

Cuando hablamos de la "válvula Spirax", nos referimos a una extensa gama de dispositivos de control de fluidos diseñados por Spirax Sarco, una compañía global líder en soluciones de vapor y control de procesos. Específicamente, una de sus líneas más destacadas es la serie SPIRA-TROL. Estas son válvulas de globo de dos vías, caracterizadas por su diseño de asiento pinzado por jaula, lo que les confiere una robustez y precisión excepcionales. Fabricadas bajo estrictas especificaciones como ANSI/ASTM, garantizan un rendimiento consistente y una integración sin problemas en sistemas industriales.

La ingeniería detrás de las válvulas SPIRA-TROL permite un control modulante preciso sobre el caudal de vapor, líquidos, gases y otros fluidos. Su diseño de jaula no solo asegura el asiento, sino que también guía el vástago y el obturador, minimizando la vibración y el desgaste, lo que se traduce en una vida útil prolongada y una menor necesidad de mantenimiento. Disponibles en una variedad de materiales para el cuerpo, como hierro fundido, acero al carbono y acero inoxidable, estas válvulas pueden adaptarse a una amplia gama de aplicaciones y condiciones de servicio, desde las más suaves hasta las más exigentes, en tamaños que van desde ½" hasta 4".

Tipos de Válvulas de Control y su Aplicación General

Si bien nos centramos en las válvulas de globo, es útil entender el contexto. Las válvulas de control son dispositivos mecánicos que regulan el flujo de un fluido manipulando la apertura de un paso. Se utilizan para controlar variables de proceso como la presión, el caudal, la temperatura o el nivel de líquido. Existen diversos tipos, cada uno con sus propias ventajas:

• Válvulas de Globo: Excelentes para el control de caudal, ofrecen buena estanqueidad y se utilizan comúnmente en aplicaciones de estrangulación. Las SPIRA-TROL son un ejemplo perfecto.

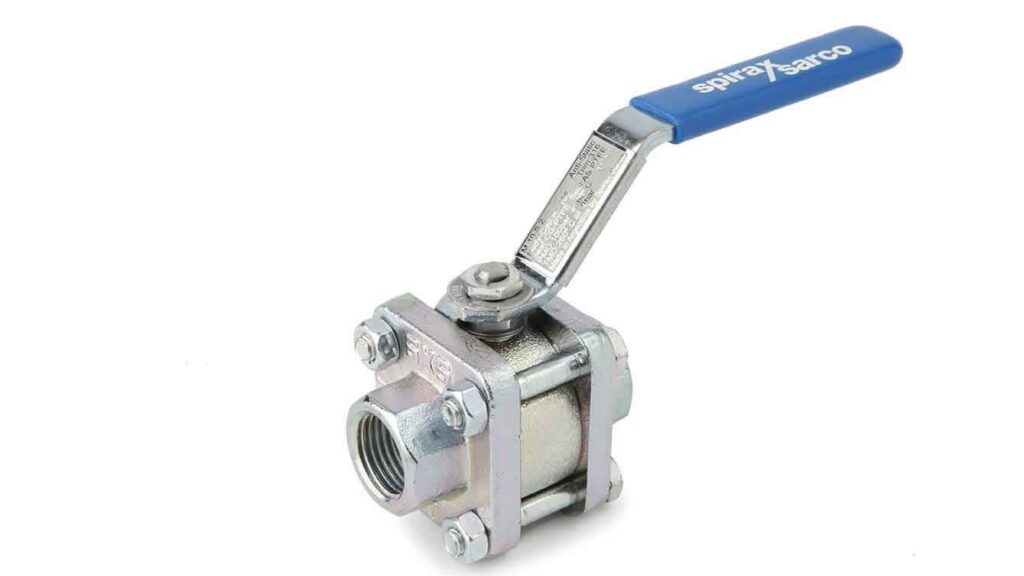

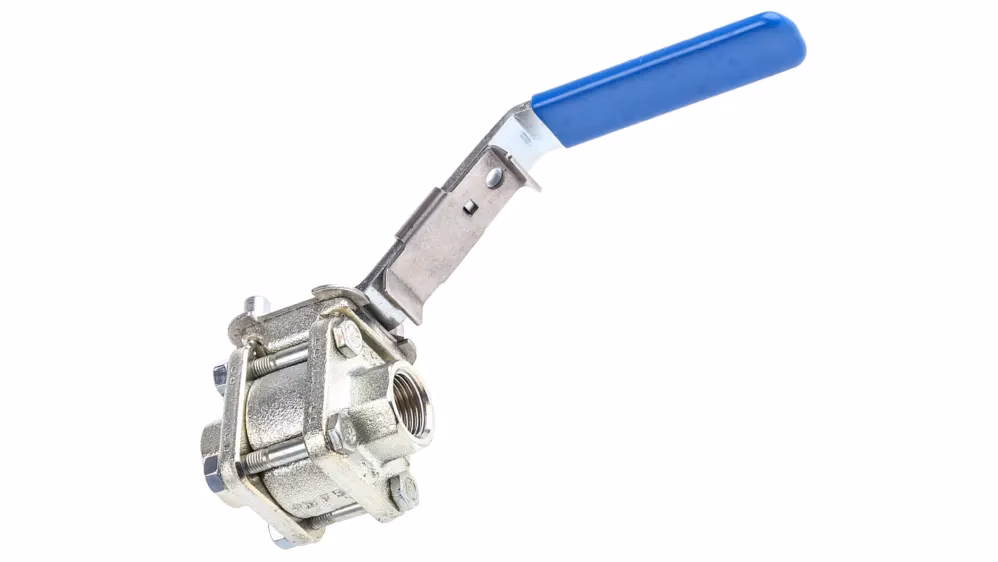

• Válvulas de Bola: Ideales para aplicaciones de apertura/cierre rápido, ofrecen baja caída de presión en posición abierta.
• Válvulas de Mariposa: Ligeras y compactas, adecuadas para grandes caudales y aplicaciones de apertura/cierre.
• Válvulas de Diafragma: Adecuadas para fluidos corrosivos o abrasivos, ya que el fluido no entra en contacto con el mecanismo de control.

Las válvulas de globo SPIRA-TROL de Spirax Sarco destacan por su capacidad de ofrecer un control modulante preciso, lo que las hace indispensables en sistemas donde la regulación fina del flujo es crítica, como en circuitos de vapor, sistemas de calefacción, ventilación y aire acondicionado (HVAC), y procesos químicos.

La Importancia Crítica de la Selección del Tamaño Correcto

Seleccionar el tamaño adecuado de una válvula de control no es solo una cuestión de "ajuste", es una decisión de ingeniería fundamental que impacta directamente en la eficiencia, la fiabilidad y los costos operativos de un sistema. Una válvula mal dimensionada puede conducir a una serie de problemas:

• Válvula Subdimensionada: No podrá manejar el caudal requerido, lo que resultará en una caída de presión excesiva, un control deficiente y, en última instancia, una limitación en la capacidad del proceso. Esto puede causar erosión acelerada, ruido y cavitación debido a velocidades de flujo excesivas.
• Válvula Sobredimensionada: Operará constantemente en una posición casi cerrada, lo que reduce su capacidad de control preciso. Esto provoca un control "flojo", inestabilidad del proceso, mayor desgaste del obturador y el asiento, y una vida útil reducida de la válvula y el actuador. Además, el costo inicial de una válvula más grande y su actuador será innecesariamente mayor.

Por estas razones, el proceso de selección debe ser meticuloso y basarse en parámetros ingenieriles claros y bien definidos.

¿Cómo Seleccionar el Tamaño de la Válvula y Actuador Spirax Sarco?

El proceso de selección de una válvula de control y su actuador es una tarea técnica que requiere comprender las condiciones del proceso y los requisitos de rendimiento. La metodología de Spirax Sarco se basa fundamentalmente en el valor Kv.

El Coeficiente de Caudal (Kv) y el Kvs

El valor Kv es el parámetro más importante para dimensionar una válvula de control. Representa el caudal de agua en metros cúbicos por hora (m³/h) que pasará a través de una válvula completamente abierta, con una caída de presión de 1 bar (aproximadamente 14.5 psi) a una temperatura entre 5°C y 30°C. Es una medida estandarizada de la capacidad de flujo de una válvula.

Por otro lado, el Kvs es el valor Kv máximo que una válvula de un tamaño y tipo específicos puede alcanzar cuando está completamente abierta. Es el coeficiente de caudal nominal de la válvula.

El proceso de selección implica los siguientes pasos:

1. Determinación del Kv Requerido: Utilizando las condiciones de su proceso (caudal máximo, presión de entrada, presión de salida, tipo de fluido, temperatura), debe calcular el valor Kv necesario para su aplicación. Spirax Sarco y otros fabricantes proporcionan fórmulas y software para este cálculo, que varían según si el fluido es líquido, gas o vapor.
2. Consulta de Hojas Técnicas: Una vez que ha determinado el valor de Kv requerido, debe consultar las hojas técnicas del fabricante, como la hoja técnica TI-P795-03 mencionada para las válvulas Spirax Sarco. Estas hojas contienen tablas de 'Selección de válvula' que listan los valores Kvs para los diferentes tamaños de válvula.
3. Regla de Selección: La regla fundamental es "Siempre seleccionar el siguiente valor más alto de Kvs de la válvula al valor de Kv requerido". Esto asegura que la válvula tenga la capacidad suficiente para manejar el caudal máximo deseado sin estar sobredimensionada en exceso, permitiendo un rango de control óptimo. Por ejemplo, si su cálculo de Kv requerido es 8, y la tabla muestra valores Kvs de 7, 10, 14, usted seleccionaría la válvula con Kvs de 10.
4. Consideración del Actuador: Una vez seleccionado el tamaño de la válvula, se debe elegir el actuador adecuado. El actuador es el dispositivo que mueve el obturador de la válvula. Su selección depende de varios factores, incluyendo la presión diferencial de la válvula, el tipo de control (todo/nada o modulante), la disponibilidad de aire comprimido (para actuadores neumáticos, los más comunes en control) o energía eléctrica (para actuadores eléctricos), y la velocidad de respuesta requerida. Las hojas técnicas también guiarán esta selección, asegurando que el actuador tenga la fuerza necesaria para operar la válvula bajo las condiciones de proceso más exigentes.

Otros Factores Cruciales en la Selección

Más allá del Kv y Kvs, la selección óptima de una válvula y actuador Spirax Sarco implica considerar otros factores críticos:

• Tipo de Fluido: No es lo mismo controlar vapor que un líquido corrosivo o un gas inflamable. La compatibilidad del material del cuerpo, el asiento y las empaquetaduras con el fluido es vital para la seguridad y la durabilidad.
• Temperatura y Presión de Operación: Estos parámetros determinan los límites de diseño de la válvula y el actuador. Deben seleccionarse materiales que soporten las condiciones extremas sin degradarse.
• Rango de Control: Define qué tan bien la válvula puede mantener la variable de proceso dentro de los límites deseados. Las válvulas SPIRA-TROL, con su diseño de jaula, ofrecen un excelente rango de control.
• Caída de Presión: La pérdida de presión a través de la válvula debe ser minimizada para optimizar la eficiencia energética del sistema.
• Ruido y Cavitación: En ciertas aplicaciones, las altas velocidades de flujo pueden generar ruido excesivo y cavitación (formación y colapso de burbujas de vapor), lo cual puede dañar la válvula. Existen diseños especiales y técnicas de selección para mitigar estos problemas.
• Requisitos de Falla Segura: En caso de pérdida de energía o aire de control, ¿cómo debe comportarse la válvula? ¿Cerrar (fail-close) o abrir (fail-open)? Esto es crucial para la seguridad del proceso.
• Mantenimiento y Accesibilidad: La facilidad de mantenimiento y la disponibilidad de repuestos son consideraciones prácticas importantes para el costo total de propiedad.

Tabla Comparativa de Materiales de Cuerpo Comunes para Válvulas de Control

La elección del material del cuerpo de la válvula es fundamental para asegurar su durabilidad y rendimiento en el entorno operativo específico. Aquí se presenta una tabla comparativa de los materiales más comunes utilizados en válvulas de control, como las Spirax Sarco SPIRA-TROL:

La elección adecuada del material es un pilar para la longevidad y el rendimiento de su sistema de control.

Beneficios de Invertir en Válvulas Spirax Sarco

La reputación de Spirax Sarco no es casualidad. Sus válvulas de control, incluyendo la gama SPIRA-TROL, ofrecen una serie de beneficios tangibles para las operaciones industriales:

• Precisión y Confiabilidad: Su diseño robusto y la ingeniería de precisión garantizan un control constante y fiable, lo que se traduce en procesos más estables y productos de mayor calidad.
• Eficiencia Energética: Un control preciso del flujo de vapor y otros fluidos minimiza el desperdicio de energía, reduciendo los costos operativos.
• Durabilidad y Larga Vida Útil: Fabricadas con materiales de alta calidad y sometidas a rigurosos estándares de prueba, estas válvulas están diseñadas para resistir las condiciones más exigentes, reduciendo la necesidad de reemplazos frecuentes.
• Facilidad de Mantenimiento: El diseño de jaula de las válvulas SPIRA-TROL permite un mantenimiento más sencillo y rápido en línea, minimizando los tiempos de inactividad.
• Soporte Técnico Global: Spirax Sarco cuenta con una red de soporte técnico y servicio al cliente en todo el mundo, lo que garantiza asistencia experta y disponibilidad de repuestos cuando sea necesario.

Preguntas Frecuentes (FAQ) sobre Válvulas de Control Spirax Sarco

A continuación, respondemos algunas de las preguntas más comunes relacionadas con las válvulas de control Spirax Sarco:

¿Qué significa el asiento pinzado por jaula en las válvulas SPIRA-TROL?

El diseño de asiento pinzado por jaula (cage-retained seat) significa que el asiento de la válvula está asegurado dentro de una estructura tipo jaula. Esta jaula no solo sostiene el asiento, sino que también guía el movimiento del obturador, asegurando una alineación perfecta. Los beneficios incluyen mayor estabilidad, reducción de vibraciones, mejor estanqueidad y una mayor facilidad para el mantenimiento o reemplazo de los internos de la válvula.

¿Puedo usar una válvula Spirax Sarco diseñada para vapor con agua o aire comprimido?

En muchos casos sí, pero siempre debe verificarse la compatibilidad de los materiales y el dimensionamiento de la válvula. Aunque el diseño mecánico pueda ser similar, las características del fluido (densidad, viscosidad, presencia de partículas) y las presiones y temperaturas operativas pueden variar significativamente. Es crucial recalcular el Kv y asegurar que los materiales sean adecuados para evitar corrosión o desgaste prematuro. Siempre consulte las especificaciones del fabricante o a un experto de Spirax Sarco.

¿Qué sucede si selecciono una válvula con un Kvs mucho mayor al Kv requerido?

Si selecciona una válvula con un Kvs significativamente mayor al Kv requerido (es decir, una válvula sobredimensionada), la válvula operará en una posición muy cercana a su cierre para poder controlar el flujo. Esto reduce drásticamente su rango de control efectivo, haciendo que el control sea impreciso e inestable. Además, el obturador y el asiento sufrirán un mayor desgaste localizado debido a las altas velocidades del fluido a través de una pequeña apertura, y el actuador puede tener dificultades para mantener una posición estable, lo que reduce la vida útil de ambos componentes.

¿Cómo sé cuándo debo reemplazar mi válvula de control Spirax Sarco?

Las señales de que una válvula de control necesita mantenimiento o reemplazo incluyen una caída en el rendimiento de control (oscilaciones, inestabilidad), fugas externas o internas (paso de fluido cuando debería estar cerrada), aumento del ruido o vibración, o fallos en el posicionamiento. Un programa de mantenimiento preventivo y monitoreo continuo de las condiciones de operación puede ayudar a identificar problemas antes de que se conviertan en fallas críticas.

¿Spirax Sarco ofrece soluciones completas de control de procesos?

Sí, Spirax Sarco no solo fabrica válvulas de control, sino que también ofrece una amplia gama de productos complementarios como actuadores, posicionadores, controladores, trampas de vapor, purgadores de aire y bombas de condensado. Además, brindan servicios de ingeniería, auditorías energéticas y capacitación, posicionándose como un socio integral para la optimización de sistemas de vapor y fluidos.

Conclusión

Las válvulas de control Spirax Sarco, y en particular la serie SPIRA-TROL, representan una solución de ingeniería de alta calidad para el control preciso y eficiente de fluidos en una vasta gama de aplicaciones industriales. Entender qué son, cómo funcionan y, lo más importante, cómo seleccionarlas correctamente basándose en el valor Kv y otros parámetros cruciales, es fundamental para garantizar la operatividad óptima, la eficiencia energética y la longevidad de sus sistemas. Invertir en la selección y el mantenimiento adecuados de estas válvulas no es solo una cuestión de cumplir con los requisitos técnicos, sino una estrategia inteligente para asegurar el rendimiento y la rentabilidad de sus operaciones a largo plazo. La precisión en el control es la clave del éxito en la gestión de fluidos, y Spirax Sarco ofrece las herramientas para lograrlo.
