Uniones Sanitaria SMS: El Corazón de la Higiene Industrial

En el exigente mundo de las industrias farmacéutica, alimentaria, láctea y biotecnológica, donde la higiene es un pilar fundamental, cada componente de una tubería debe cumplir con los más altos estándares de limpieza y seguridad. Es aquí donde las uniones sanitarias SMS (Swedish Manufacturing Standard) emergen como soluciones cruciales. Más que simples conectores, estas uniones representan un compromiso con la integridad del producto, la prevención de la contaminación y la eficiencia operativa. Pero, ¿qué hace que una unión SMS sea tan especial y por qué es la elección preferida en entornos donde la pureza no es negociable?

Una unión SMS sanitaria es un tipo de conexión desmontable diseñada específicamente para sistemas de tuberías que requieren un alto grado de higiene. Su popularidad radica en su diseño robusto y en su capacidad para facilitar una limpieza profunda, minimizando el riesgo de acumulación de residuos que puedan comprometer la calidad del producto final. Fabricadas con precisión a partir de acero inoxidable de alta calidad, estas uniones son la espina dorsal de cualquier sistema de proceso que aspire a la excelencia sanitaria.

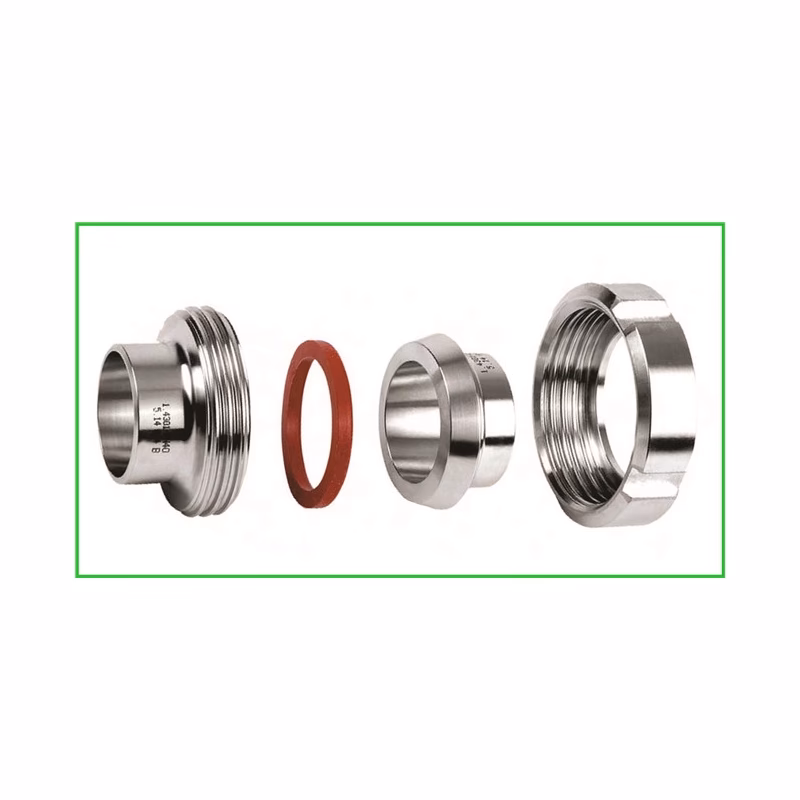

Componentes Esenciales de una Unión SMS Sanitaria

La simplicidad y la eficacia son características distintivas de la unión SMS, que se compone de cuatro elementos principales, cada uno con una función vital para asegurar una conexión hermética y sanitaria:

• Tuerca de Unión (Tuerca Ranurada Redonda): Es el elemento que proporciona la fuerza de apriete. Su diseño ranurado permite un agarre seguro y una fácil manipulación, incluso en espacios reducidos. Al girarla, comprime los otros componentes para formar un sello estanco.
• Macho de Soldadura: Esta parte se suelda directamente a uno de los extremos de la tubería. Su forma cónica o cilíndrica se inserta en la camisa, creando la superficie de contacto principal para la junta. Es crucial que la soldadura sea impecable para mantener la integridad sanitaria.
• Camisa de Soldadura (Liner): Similar al macho, la camisa también se suelda al otro extremo de la tubería. Su diseño permite que el macho se asiente dentro de ella, y entre ambos se aloja la junta. La precisión en su fabricación es clave para asegurar un ajuste perfecto.
• Junta de Estanqueidad (Empaque/Gasket): Colocada entre el macho y la camisa, esta pieza es fundamental para crear un sello hermético que prevenga fugas y la entrada de agentes externos. La elección del material de la junta es crítica y depende de las condiciones de temperatura, presión y la naturaleza de los fluidos a transportar.

La combinación de estos componentes, fabricados con tolerancias estrictas, permite que la unión SMS sea fácilmente ensamblada y desensamblada, lo que es vital para las operaciones de limpieza en sitio (CIP - Cleaning In Place) y esterilización en sitio (SIP - Sterilization In Place).

Materiales y Proceso de Fabricación: La Clave de la Pureza

La elección de los materiales y la meticulosidad en el proceso de fabricación son lo que realmente distingue a las uniones SMS sanitarias. Están forjadas en grados de acero inoxidable de primera calidad, como el 1.4301 (equivalente al T304) y el 1.4404 (equivalente al T316L). El acero inoxidable T304 es ampliamente utilizado por su excelente resistencia a la corrosión y su durabilidad, mientras que el T316L, con su contenido adicional de molibdeno, ofrece una resistencia superior a la corrosión por picaduras y grietas, siendo la opción preferida para entornos más agresivos o para el manejo de productos farmacéuticos.

El proceso de fabricación no es menos importante. Las piezas son trabajadas a máquina con tecnología CNC (Control Numérico por Computadora). Este método garantiza una precisión dimensional excepcional y, lo que es crucial, una superficie de elevada pureza y un acabado liso. Un acabado superficial de alta calidad es fundamental en aplicaciones sanitarias, ya que minimiza la adherencia de bacterias y partículas, facilitando así la limpieza y reduciendo el riesgo de contaminación cruzada.

Aplicaciones Industriales: Donde la Higiene es Obligatoria

Las uniones SMS son el estándar de oro en una amplia gama de industrias donde la higiene es un requisito no negociable. Su diseño y materiales las hacen ideales para:

• Farmacia y Biotecnología: Donde la pureza del producto y la prevención de la contaminación son críticas para la seguridad del paciente y la eficacia de los medicamentos.
• Alimentación y Bebidas: Desde la producción de lácteos hasta el procesamiento de jugos y cerveza, estas uniones aseguran que los alimentos y bebidas se mantengan libres de contaminantes y cumplan con las regulaciones sanitarias.
• Cosméticos: La fabricación de productos de cuidado personal también exige altos niveles de limpieza para garantizar la calidad y seguridad de los ingredientes.
• Petróleo (ciertas aplicaciones): Aunque no es un sector tradicionalmente 'sanitario' en el mismo sentido, algunas aplicaciones específicas, especialmente en la producción de aditivos o productos químicos de alta pureza, pueden beneficiarse de estas uniones.

Su capacidad para soportar rangos de temperatura desde -30°C (-22°F) hasta +120°C (+248°F) amplía su versatilidad, permitiendo su uso en procesos que involucran tanto el enfriamiento como el calentamiento.

Juntas de Estanqueidad: El Sello de la Seguridad

La junta es un componente pequeño pero vital en la unión SMS. La elección del material de la junta depende directamente de la aplicación y de las propiedades del fluido. Los materiales más comunes incluyen:

• Silicona: Ofrece una excelente resistencia a altas temperaturas y es inerte, ideal para aplicaciones alimentarias y farmacéuticas.
• EPDM (Etileno Propileno Dieno Monómero): Resistente al calor, al vapor y a muchos productos químicos, aunque no es adecuado para aceites.
• PTFE (Politetrafluoroetileno, comúnmente conocido como Teflón®): Posee una resistencia química excepcional a una amplia gama de sustancias y un bajo coeficiente de fricción, ideal para aplicaciones muy agresivas o donde se requiere una superficie antiadherente.
• Buna-N (Nitrilo): Muy resistente a aceites, combustibles y solventes, pero con un rango de temperatura más limitado.

La correcta selección de la junta asegura que la unión mantenga su hermeticidad bajo las condiciones de operación, previniendo fugas y garantizando la higiene del sistema.

Estándar SMS y Dimensiones Clave

El término 'SMS' no solo se refiere a una designación, sino a un estándar SMS establecido que garantiza la intercambiabilidad y la compatibilidad entre componentes de diferentes fabricantes. Esto es fundamental para la industria, ya que simplifica la adquisición, el mantenimiento y la expansión de los sistemas de tuberías.

Las uniones SMS están disponibles en una gama de tamaños que van desde 1 pulgada hasta 4 pulgadas, cubriendo así una amplia variedad de necesidades de flujo. Aunque existen múltiples variantes de componentes (machos de soldadura, camisas expansibles, etc.), el diseño básico de la unión SMS se mantiene consistente. A continuación, se presenta una tabla con las dimensiones clave de la tuerca ranurada redonda, un componente central de la unión, para ilustrar la precisión de este estándar:

Dimensiones de la Tuerca Ranurada Redonda SMS (mm)

*Todas las dimensiones están en mm. A, C, E, G representan medidas específicas de la tuerca que aseguran su compatibilidad y correcto acoplamiento con los otros componentes de la unión, de acuerdo con el estándar SMS.

Estas dimensiones precisas aseguran que cualquier macho o camisa SMS del mismo tamaño se acople perfectamente, manteniendo la integridad del sistema.

Cómo Realizar un Pedido de Uniones SMS

Para asegurar que se reciba la unión SMS correcta para una aplicación específica, es fundamental proporcionar la siguiente información al proveedor:

• Nombre de la Pieza: Por ejemplo, 'Tuerca de Unión SMS', 'Macho de Soldadura SMS', 'Junta de Silicona SMS'.
• Tamaño: En pulgadas (ej. 1″, 1 1/2″, 2″, 4″).
• Material: Especificar el grado de acero inoxidable (T304, T316L, 1.4301, 1.4404) y el material de la junta (Silicona, EPDM, PTFE, Buna-N).
• Cantidad: El número de unidades requeridas.
• Estándar: Confirmar que el estándar es SMS.
• Acabado Superficial: A veces se requiere un acabado específico (por ejemplo, pulido espejo) para aplicaciones ultra-sanitarias.

Preguntas Frecuentes sobre las Uniones SMS Sanitarias

¿Cuál es la principal ventaja de una unión SMS sobre otros tipos de uniones?

La principal ventaja radica en su diseño sanitario superior, que permite un desmontaje y limpieza sencillos, minimizando los puntos muertos donde podrían acumularse bacterias o residuos. Su acabado superficial de alta pureza, obtenido por mecanizado CNC, es también un factor clave para la higiene.

¿Se pueden utilizar las uniones SMS en sistemas de alta presión?

Las uniones SMS están diseñadas para aplicaciones sanitarias, que generalmente operan bajo presiones moderadas. Si bien son robustas, para sistemas de muy alta presión, otros tipos de conexiones industriales podrían ser más adecuados. Es fundamental consultar las especificaciones técnicas del fabricante para los límites de presión.

¿Qué significa el acero inoxidable 1.4301 y 1.4404?

Estos son grados de acero inoxidable bajo la norma europea EN. El 1.4301 es el equivalente al AISI 304, un acero inoxidable austenítico con buena resistencia a la corrosión. El 1.4404 es el equivalente al AISI 316L, que contiene molibdeno, ofreciendo una resistencia superior a la corrosión, especialmente en ambientes con cloruros, lo que lo hace ideal para aplicaciones sanitarias más exigentes.

¿Con qué frecuencia se deben reemplazar las juntas de una unión SMS?

La vida útil de las juntas depende de varios factores, incluyendo la frecuencia de ciclos de limpieza (CIP/SIP), la temperatura de operación, la naturaleza de los fluidos y la presión del sistema. En entornos sanitarios críticos, se recomienda un programa de reemplazo preventivo regular para asegurar la integridad y evitar la contaminación.

¿Las uniones SMS son compatibles con otros estándares sanitarios como DIN o RJT?

No, las uniones SMS no son directamente compatibles con otros estándares como DIN (Deutsches Institut für Normung) o RJT (Ring Joint Type) sin adaptadores. Cada estándar SMS tiene sus propias dimensiones y diseños específicos. Es crucial asegurarse de que todos los componentes en una línea de proceso sigan el mismo estándar para garantizar la compatibilidad y la higiene.

¿Se requiere alguna herramienta especial para ensamblar o desensamblar las uniones SMS?

Generalmente, las uniones SMS están diseñadas para un fácil montaje y desmontaje. A menudo, se utilizan llaves de gancho o llaves ajustables para apretar la tuerca ranurada redonda. Su diseño permite un mantenimiento relativamente sencillo sin herramientas altamente especializadas.

¿Dónde se pueden encontrar las uniones SMS y sus componentes?

Las uniones SMS y sus componentes son suministrados por fabricantes y distribuidores especializados en accesorios de tuberías de acero inoxidable para la industria sanitaria. Es importante adquirir productos de proveedores reputados que garanticen el cumplimiento de los estándares de calidad y higiene.

Conclusión

Las uniones SMS sanitarias son mucho más que simples accesorios; son componentes fundamentales que garantizan la pureza, la eficiencia y la seguridad en procesos industriales críticos. Su diseño meticuloso, la selección de materiales de acero inoxidable de alta calidad y su fabricación de precisión bajo el estándar SMS las convierten en la elección insuperable para cualquier sistema donde la higiene es la máxima prioridad. Al comprender sus componentes, materiales y aplicaciones, se puede apreciar plenamente el valor que aportan al mantenimiento de la integridad del producto y la prevención de la contaminación en las industrias más exigentes.
