Recuperación de Condensado: Ahorro y Eficiencia

En el panorama industrial moderno, donde la eficiencia y la sostenibilidad son pilares fundamentales para el éxito, la gestión inteligente de los recursos es más crucial que nunca. Uno de los elementos a menudo subestimados, pero de inmenso valor en cualquier sistema que emplee vapor, es el condensado. Lejos de ser un simple subproducto a desechar, el condensado representa una oportunidad dorada para el ahorro energético y la optimización de procesos. Es aquí donde entran en juego las unidades de recuperación de condensado: sistemas diseñados meticulosamente para capturar y reutilizar este valioso recurso, que de otro modo se perdería, transformando un potencial desperdicio en una fuente continua de beneficios.

Estas unidades no son meros contenedores; son ingeniosos sistemas que gestionan el condensado caliente, un subproducto del vapor que ha liberado su calor latente y se ha convertido nuevamente en agua. La magia reside en que este agua, aunque ya no es vapor, retiene una cantidad considerable de energía térmica. La misión principal de una unidad de recuperación de condensado es precisamente recolectar este líquido caliente y devolverlo al ciclo de la caldera para ser reutilizado como agua de alimentación. Este proceso, aparentemente sencillo, desencadena una cascada de beneficios que impactan directamente en la eficiencia energética, los costos operativos y la huella ambiental de cualquier instalación industrial.

¿Qué es el Condensado y Por Qué es Tan Valioso?

Para comprender la importancia de su recuperación, primero debemos entender qué es el condensado. El vapor es un portador de energía extremadamente eficiente. Cuando el vapor de alta temperatura y presión transfiere su calor a un proceso o equipo (por ejemplo, en un intercambiador de calor, un reactor o un proceso de calentamiento), libera su calor latente de vaporización. Este calor es lo que realiza el trabajo deseado. Una vez que el vapor ha liberado este calor, su temperatura disminuye y cambia de estado gaseoso a líquido, convirtiéndose en lo que conocemos como condensado.

El punto clave es que este condensado no es simplemente agua fría. Al contrario, retiene una cantidad significativa de energía térmica en forma de calor sensible. Dependiendo de la presión a la que se condense, su temperatura puede ser sorprendentemente alta, a menudo superando los 90°C e incluso los 100°C en sistemas presurizados. Desechar este agua caliente significa desechar una cantidad considerable de energía que ya ha sido pagada en forma de combustible para la caldera. Además, el condensado es agua de alta calidad, desmineralizada y con bajo contenido de sólidos disueltos, lo que la convierte en el agua de alimentación ideal para calderas, reduciendo la necesidad de tratamientos químicos adicionales y prolongando la vida útil de los equipos.

El Corazón del Ahorro: ¿Cómo Funcionan las Unidades de Recuperación de Condensado?

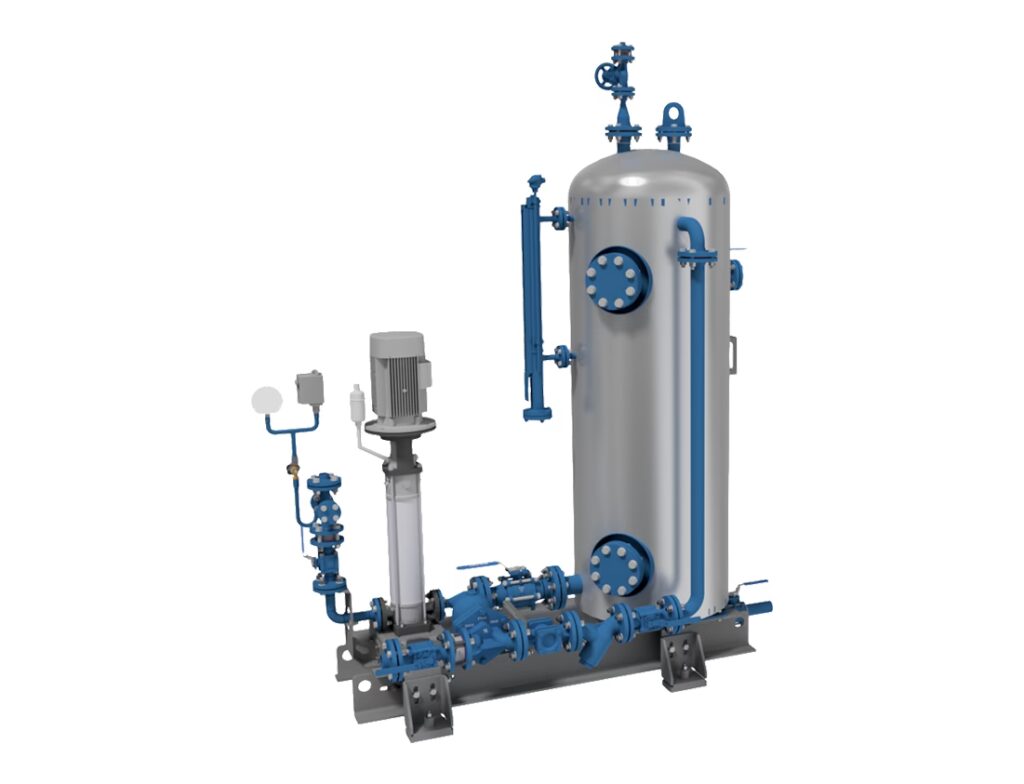

Una unidad de recuperación de condensado es un sistema integrado diseñado para recolectar, bombear y devolver el condensado caliente al tanque de alimentación de la caldera o directamente a la caldera. Aunque existen diversas configuraciones y niveles de complejidad, los componentes básicos suelen incluir:

• Tanque Receptor de Condensado: Es el primer punto de recolección para el condensado que retorna de los distintos puntos de consumo en el sistema de vapor. Este tanque está diseñado para soportar las temperaturas del condensado y, en algunos casos, para ventilar el vapor flash que se forma cuando el condensado de alta presión se libera a una presión más baja.
• Bombas de Condensado: Son el motor del sistema. Estas bombas, que pueden ser centrífugas eléctricas, operadas por vapor o mecánicas, se encargan de impulsar el condensado desde el tanque receptor de vuelta a la caldera, superando la presión del sistema de alimentación de la caldera. La elección del tipo de bomba dependerá de la presión y el caudal requeridos.
• Controles: Un sistema de control robusto es esencial para el funcionamiento automático de la unidad. Esto incluye interruptores de nivel para activar y desactivar las bombas, válvulas de retención para evitar el reflujo, y en sistemas más avanzados, sensores de temperatura y presión para optimizar el rendimiento.
• Instrumentación y Accesorios: Manómetros, termómetros, mirillas, trampas de vapor de aire y válvulas de purga son accesorios comunes que facilitan la operación, el monitoreo y el mantenimiento del sistema.

El proceso es cíclico: el vapor se genera en la caldera, viaja a través del sistema, transfiere su calor y se condensa. Este condensado es luego dirigido por gravedad o por tuberías de retorno hacia el tanque receptor de la unidad de recuperación. Una vez que el nivel de condensado en el tanque alcanza un punto preestablecido, las bombas se activan, impulsando el agua caliente de regreso a la caldera, donde se recalienta para producir vapor nuevamente. Este ciclo continuo minimiza la necesidad de introducir agua fría y tratada, y maximiza la recuperación de energía.

Beneficios Innegables: Más Allá del Ahorro Energético

La implementación de unidades de recuperación de condensado ofrece una serie de ventajas que van mucho más allá de la simple reutilización del agua:

• Ahorro Significativo de Combustible: Este es el beneficio más obvio y a menudo el más cuantificable. Al retornar condensado caliente a la caldera, se requiere mucha menos energía para elevar su temperatura hasta el punto de ebullición y convertirla en vapor. Cada grado Celsius que el agua de alimentación ya tiene ahorra combustible. Esto se traduce directamente en una reducción considerable de los costos de operación de la caldera.
• Reducción del Consumo de Agua Fresca: El condensado es agua pura y desmineralizada. Al reutilizarla, se disminuye drásticamente la cantidad de agua fresca que debe ser adquirida, tratada y calentada. Esto no solo genera ahorros en la factura de agua, sino que también alivia la presión sobre los recursos hídricos locales.
• Disminución del Uso de Químicos de Tratamiento de Agua: El agua fresca, especialmente el agua de grifo o de pozo, contiene impurezas que requieren tratamiento químico para prevenir incrustaciones y corrosión en la caldera. El condensado, al ser casi puro, reduce la necesidad de estos costosos químicos, lo que representa un ahorro adicional y minimiza la descarga de efluentes químicos.
• Mayor Vida Útil de la Caldera y Equipos: Al alimentar la caldera con agua caliente y de alta calidad, se minimiza el choque térmico y la formación de incrustaciones. Esto reduce el estrés en los componentes de la caldera, prolongando su vida útil y disminuyendo la frecuencia de mantenimientos costosos.
• Menor Purga de la Caldera (Blowdown): La purga es necesaria para eliminar los sólidos disueltos que se acumulan en la caldera. Al retornar condensado de alta calidad, la concentración de sólidos en el agua de la caldera se mantiene baja, reduciendo la necesidad de purgas frecuentes y, por ende, la pérdida de agua caliente y energía a través de este proceso.
• Beneficios Ambientales: La reducción del consumo de combustible se traduce en una menor emisión de gases de efecto invernadero (como CO2). La disminución del uso de agua y químicos también contribuye a una operación más sostenible y respetuosa con el medio ambiente, mejorando la imagen corporativa de la empresa.
• Mejora del Rendimiento del Sistema de Vapor: Un sistema de recuperación de condensado bien diseñado asegura un retorno eficiente del condensado, evitando acumulaciones de agua en las líneas de vapor que podrían causar golpes de ariete y reducir la eficiencia de transferencia de calor.

En resumen, las unidades de recuperación de condensado son una inversión inteligente que se traduce en un significativo ahorro operativo y una mejora sustancial en la eficiencia y la sostenibilidad de cualquier instalación industrial que utilice vapor.

Tipos y Consideraciones: Eligiendo la Unidad Adecuada

Existen diferentes tipos de unidades de recuperación de condensado, y la elección de la más adecuada depende de varios factores, como la presión del sistema, la cantidad de condensado, la temperatura y el espacio disponible. Las categorías principales son:

• Unidades de Condensado Atmosféricas (Tanque Abierto): Son las más comunes y se utilizan cuando el condensado se retorna a presión atmosférica. El tanque receptor está ventilado a la atmósfera y las bombas se utilizan para impulsar el condensado de vuelta a la caldera. Son ideales para sistemas donde el condensado se enfría o se mezcla con retornos de baja presión.
• Unidades de Condensado Presurizadas (Tanque Cerrado): Estas unidades mantienen el condensado bajo presión, lo que evita la formación de vapor flash y permite que el condensado retenga más energía térmica. Son ideales para sistemas de alta presión y temperatura, ya que maximizan la recuperación de energía y reducen las pérdidas por vapor flash.
• Bombas de Condensado Accionadas por Vapor: En lugar de bombas eléctricas, estas unidades utilizan vapor motriz para impulsar el condensado. Son especialmente útiles en áreas clasificadas o donde la electricidad no es la opción preferida, o para manejar condensado a temperaturas muy altas.
• Bombas de Condensado Mecánicas: Utilizan un principio de desplazamiento positivo para mover el condensado, a menudo sin necesidad de electricidad, lo que las hace adecuadas para aplicaciones remotas o donde la fiabilidad es crítica.

Al seleccionar una unidad, es crucial considerar el caudal máximo de condensado, la presión de retorno, la temperatura, la presión de descarga requerida para la caldera y si hay riesgo de contaminación del condensado. Un análisis exhaustivo del sistema de vapor existente es fundamental para dimensionar correctamente la unidad y asegurar su óptimo rendimiento.

Mantenimiento y Desafíos Comunes

Como cualquier equipo industrial, las unidades de recuperación de condensado requieren un mantenimiento adecuado para asegurar su funcionamiento eficiente y prolongar su vida útil. Las tareas de mantenimiento suelen incluir:

• Inspección Regular: Verificar fugas, corrosión, el estado de las bombas y los controles.
• Limpieza del Tanque: Periódicamente, puede ser necesario limpiar el tanque receptor para eliminar sedimentos o incrustaciones que puedan acumularse.
• Mantenimiento de Bombas: Revisar los sellos, rodamientos y motores de las bombas.
• Calibración de Controles: Asegurar que los interruptores de nivel y otros sensores funcionen correctamente.

Entre los desafíos comunes se encuentran la contaminación del condensado (por ejemplo, con aceite o productos químicos del proceso), lo que puede requerir sistemas de filtración o desvío; la corrosión interna debido a la presencia de oxígeno o CO2 disueltos; y problemas con las trampas de vapor que pueden causar pérdidas de vapor o retorno insuficiente de condensado. Un monitoreo constante y un mantenimiento preventivo son clave para mitigar estos problemas y asegurar que la unidad opere a su máxima eficiencia.

Tabla Comparativa: Con Recuperación vs. Sin Recuperación de Condensado

Preguntas Frecuentes sobre las Unidades de Recuperación de Condensado

¿Siempre vale la pena invertir en una unidad de recuperación de condensado?
En la gran mayoría de los sistemas de vapor industriales, la inversión en una unidad de recuperación de condensado se amortiza rápidamente debido a los significativos ahorros en combustible, agua y químicos. La viabilidad exacta dependerá del tamaño del sistema, el costo de los servicios y la eficiencia actual, pero rara vez es una mala inversión.

¿Qué sucede si mi condensado está contaminado?
Si el condensado puede contaminarse con aceite, productos químicos u otros materiales del proceso, no debe ser retornado directamente a la caldera, ya que podría dañarla gravemente. En estos casos, se pueden implementar sistemas de monitoreo y desvío para enviar el condensado contaminado a tratamiento o desecho, mientras el condensado limpio se recupera. A veces, también se pueden instalar filtros.

¿Cómo sé qué tamaño de unidad de recuperación necesito?
El dimensionamiento depende del caudal máximo de condensado que se espera retornar, la presión y temperatura del condensado, y la presión de descarga requerida para la caldera. Es crucial realizar un estudio de balance de masa y energía del sistema de vapor, a menudo con la ayuda de ingenieros especializados, para asegurar un dimensionamiento correcto.

¿Pueden las unidades de recuperación de condensado manejar vapor flash?
Sí, muchas unidades están diseñadas para manejar vapor flash. En tanques abiertos, el vapor flash se ventila a la atmósfera o se puede recuperar en un recipiente de vapor flash para usarlo en aplicaciones de baja presión. Las unidades presurizadas buscan minimizar la formación de vapor flash manteniéndolo bajo presión.

¿Cuál es la vida útil esperada de una unidad de recuperación de condensado?
Con un mantenimiento adecuado y una instalación correcta, una unidad de recuperación de condensado construida con materiales duraderos, como el acero inoxidable, puede tener una vida útil de 15 a 25 años o incluso más. La calidad de los componentes, especialmente las bombas y los tanques, es clave.

La recuperación de condensado no es solo una buena práctica de ingeniería; es una estrategia empresarial inteligente que impulsa la rentabilidad y la responsabilidad ambiental. Al aprovechar el valor oculto en cada gota de condensado caliente, las empresas no solo reducen sus gastos operativos, sino que también fortalecen su compromiso con la sostenibilidad, construyendo un futuro más eficiente y consciente de los recursos.
