12/09/2023
Las tuberías de acero inoxidable son componentes fundamentales en una vasta gama de industrias, desde la construcción hasta la petroquímica, gracias a su excepcional durabilidad y resistencia a entornos hostiles. Entre las diversas opciones disponibles, las tuberías de acero inoxidable sin costura destacan por sus propiedades superiores, convirtiéndose en la elección preferida para aplicaciones que demandan la máxima fiabilidad y rendimiento. Este artículo explora en profundidad qué son estas tuberías, sus características, aplicaciones recomendadas y los factores clave a considerar al seleccionarlas.

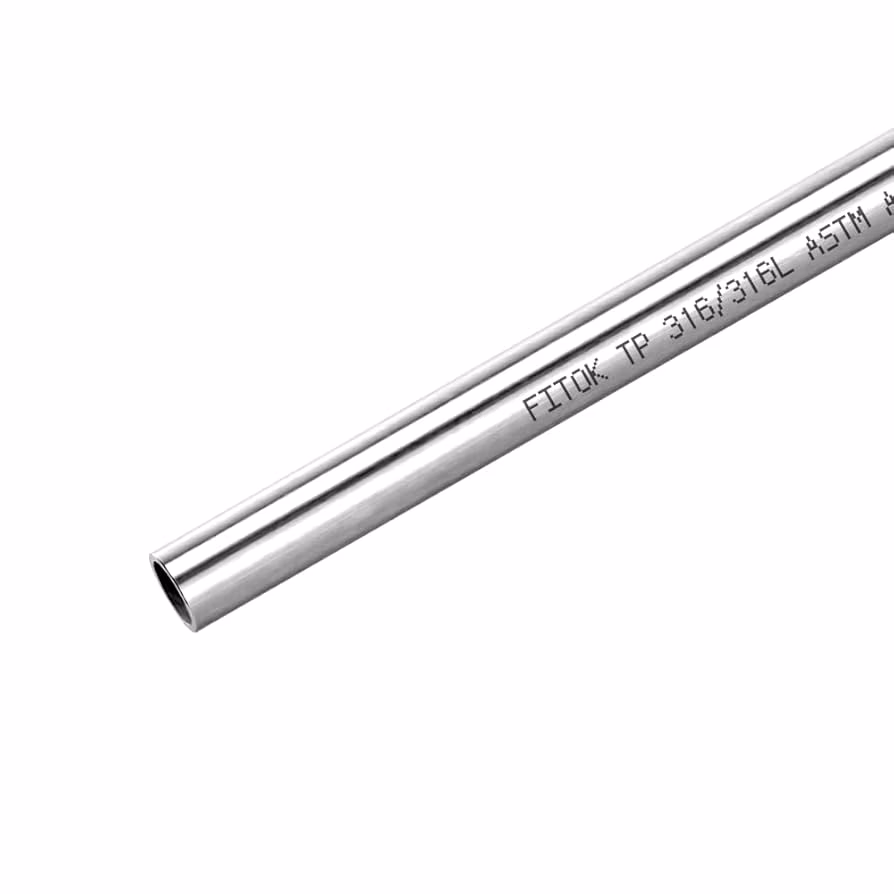

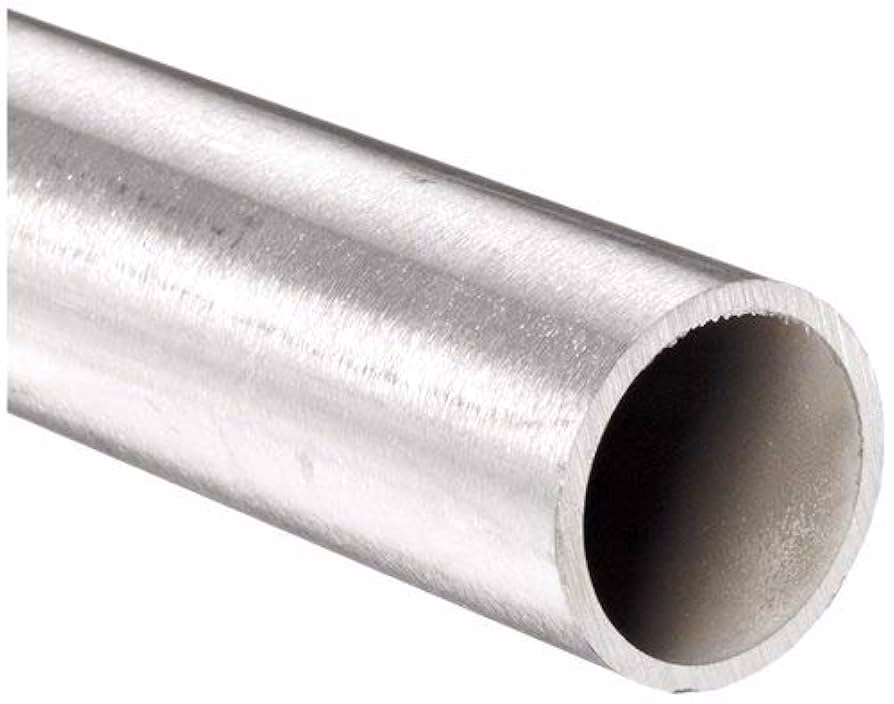

¿Qué es una Tubería de Acero Inoxidable Sin Costura?
Una tubería de acero inoxidable sin costura es, como su nombre lo indica, un conducto cilíndrico fabricado sin ninguna soldadura longitudinal. Este método de producción, que implica calentar un tocho sólido y perforarlo o estirarlo, elimina la presencia de costuras que podrían convertirse en puntos débiles bajo presión o en ambientes corrosivos. El resultado es una estructura homogénea y uniforme que ofrece una integridad estructural superior. Por ejemplo, una tubería de acero inoxidable sin costura en cédula 160 es un tipo específico que, además de su construcción sin uniones, cuenta con una pared de espesor considerable, diseñada para soportar presiones extremadamente altas. Aunque el ejemplo proporcionado menciona un diámetro externo de 1.6 pulgadas para esta cédula específica, el concepto de tubería sin costura se aplica a una amplia variedad de diámetros y espesores, todos fabricados con acero inoxidable austenítico. Este tipo de acero es conocido por su alta resistencia a la corrosión, lo que lo hace ideal para entornos donde la exposición a químicos, humedad o altas temperaturas es constante.
La ausencia de soldaduras en las tuberías sin costura no solo mejora su resistencia mecánica, sino que también contribuye a una mayor resistencia a la fatiga y a la corrosión intergranular, problemas que a veces pueden surgir en las zonas afectadas por el calor de las soldaduras. Esto las convierte en la opción predilecta para sistemas de alta presión, transporte de fluidos corrosivos y aplicaciones críticas donde la seguridad y la longevidad son primordiales.
Aplicaciones Recomendadas del Tubo de Acero Inoxidable
Si bien las tuberías de acero inoxidable sin costura tienen un uso extendido en industrias como la petrolera, gasífera, química, farmacéutica y de alimentos, la información proporcionada se centra específicamente en su aplicación en sistemas de fumistería para estufas y chimeneas. En este ámbito, la elección del material es crucial debido a las altas temperaturas, la exposición a la corrosión del hollín y la necesidad de una evacuación segura de los gases de combustión. A continuación, exploramos las diferentes series y acabados de tubos recomendados para estas instalaciones, destacando el papel del acero inoxidable:
Serie Lisa
Esta es la serie más común y económica en el mercado para conductos de chimeneas. Su principal característica es su superficie lisa. Se ofrece en varios acabados, siendo el inoxidable uno de los más destacados por sus propiedades. La unión entre tubos es tipo Macho-Hembra, lo que facilita el ensamblaje. Una ventaja significativa es que estos tubos se pueden cortar a medida, ofreciendo gran versatilidad en la instalación. Además, es la serie con la mayor variedad de accesorios (ampliaciones, reducciones, codos, tes, tapones, etc.), lo que permite configuraciones complejas. Los diferentes acabados de la serie lisa (galvanizado, vitrificado negro e inoxidable) pueden combinarse entre sí, por ejemplo, utilizando vitrificado en el interior y acero inoxidable en el exterior para aprovechar las propiedades específicas de cada uno. Esta serie es adecuada tanto para estufas de leña como para la conducción general de gases y ofrece la mayor gama de diámetros.
Comparativa de Acabados en la Serie Lisa: Galvanizado, Vitrificado e Inoxidable
| Característica | Galvanizado | Vitrificado Negro Brillo | Inoxidable |
|---|---|---|---|
| Proceso | Recubrimiento electroquímico de zinc | Capa de protección sobre acero galvanizado | Aleación de acero con cromo (no es una capa) |
| Función Principal | Proteger superficie, anticorrosión | Mayor durabilidad, protección anticorrosiva, estética | Alta resistencia a la corrosión y altas temperaturas |
| Dureza/Durabilidad | Menos duro, deteriora con hollín/sal/clima | Mejora del galvanizado, mayor duración | Máxima durabilidad, intrínseca al material |
| Resistencia a Temperatura | Baja para estufas de leña | Soporta >700ºC, resistente a choques térmicos | Excelente, no es una capa que se deteriore |
| Resistencia Química | Limitada | Alta | Alta |
| Mantenimiento | Propenso a oxidación rápida | Fácil limpieza, mantiene color | Fácil limpieza, mantiene brillo |
| Uso Recomendado | Respiraderos, no ideal para estufas de leña | Más usado en estufas de leña (interior) | Opción más interesante, sobre todo en exterior |
| Naturaleza | Capa de protección | Capa de protección | Todo el metal es inoxidable |
El acero inoxidable se distingue por ser una aleación, no solo una capa protectora. Su composición, que incluye cromo, le confiere una resistencia inherente a la corrosión, al hollín, a la lluvia y a otros elementos. Esto lo convierte en la opción más duradera y confiable, especialmente para las secciones de los conductos expuestas a la intemperie.
Serie Gris Antracita
Aunque similar a la serie lisa en principios, esta serie se distingue por su acabado vitrificado en gris antracita mate, que se alinea con la estética moderna de muchas estufas de leña actuales. Comparte la unión Macho-Hembra y la capacidad de ser cortada. Su espesor de chapa de 0.8 mm la hace más resistente. Es ideal para el interior de la vivienda por su estética, y puede combinarse con las series modular o inoxidable en el exterior. Está disponible en los diámetros más comunes para estufas vistas.
Serie Inox Practic
Esta serie, también relacionada con la serie lisa, se diferencia por incorporar una junta de estanquidad en las uniones Macho-Hembra de los tubos. Esto mejora la sellado y previene fugas de humo o condensación. Es compatible con la serie lisa y la serie gris antracita, ofreciendo una mayor versatilidad. Aunque su gama de diámetros es menos abundante que la serie lisa, es totalmente recomendable para el uso en estufas de leña o chimeneas debido a su mejor sellado.
Serie Modular (Doble Capa)
La serie modular, o de doble capa, es una solución de alto rendimiento diseñada específicamente para evitar la condensación, el enfriamiento del tubo y asegurar uniones perfectas. Se compone de un tubo interior (generalmente de acero inoxidable por su contacto directo con el hollín y las altas temperaturas), una capa de aislamiento de lana de roca para proteger del frío exterior, y un tubo exterior más grande que puede ser de aluminizado o inoxidable. La elección del material exterior dependerá de las condiciones atmosféricas. Aunque es una opción más costosa, es la mejor para instalaciones exteriores por varias razones clave: evita la condensación, mantiene el calor del tubo (lo que es crucial para un buen tiro), y sus uniones son impecables. El tubo interior de acero inoxidable garantiza una mayor durabilidad. Su principal inconveniente es que no se puede cortar, lo que exige una planificación y medición muy precisas de la instalación.
Serie Pellet
Fabricada específicamente para estufas de pellet, esta serie cuenta con junta de estanqueidad y se presenta en color negro mate. Generalmente, está disponible solo para diámetros de 80 mm, que son los habituales para este tipo de estufas. También existe una versión en acero inoxidable, y se puede considerar la serie Inox Practic como una alternativa de igual calidad y con junta de estanqueidad para aplicaciones de pellet.
Diámetros y Especificaciones del Tubo Inoxidable
Los tubos de acero inoxidable para fumistería, incluyendo los de pared simple, están disponibles en una amplia gama de diámetros para adaptarse a diversas necesidades de instalación y modelos de estufas o chimeneas. Los diámetros más comunes que se pueden encontrar varían desde los 80 mm (específicos para estufas de pellet) hasta los 300 mm, e incluso hasta 350 mm en algunas series. Las medidas exactas incluyen: 100, 110, 120, 125, 130, 150, 175, 180, 200, 250, 300 y 350 mm. En cuanto al grosor de la chapa, para diámetros entre 100 y 200 mm, el espesor es de 0.4 mm, mientras que para 250 y 300 mm, es de 0.5 mm. La longitud estándar de estos tubos es de 1 metro. El material principal para estos conductos es el Acero Inoxidable 304, reconocido por su excelente resistencia a la corrosión y altas temperaturas, siendo adecuado tanto para ventilación como para estufas de leña. La unión entre tubos es de tipo Macho-Hembra, lo que simplifica la instalación al no requerir abrazaderas adicionales para la unión.
Consideraciones de Instalación
La correcta instalación de los tubos de fumistería es tan importante como la elección del material. Generalmente, se recomienda utilizar tubo modular en el exterior y vitrificado (negro o gris) en el interior, combinando estética con funcionalidad. Sin embargo, la elección final dependerá del presupuesto y las preferencias del usuario. A continuación, se detallan algunas posibilidades y recomendaciones de instalación:
- Instalación Recta con Salida al Tejado: Para estas configuraciones, se aconseja el uso de tubo modular o revestido por ladrillo en el exterior. No se recomienda terminar con tubo liso en el exterior en estos casos debido a la posible condensación, especialmente si no se dispone de una TE de registro para su manejo.
- Instalación con Salida al Exterior por la Pared: Si la instalación incluye una curva de 90º para salir por la pared, es altamente recomendable incorporar una TE con tapón. Esto facilita el acceso para la limpieza del conducto. Aunque se aconseja el tubo modular, si se opta por otro tipo, es crucial colocar la TE y los tubos superiores con el macho hacia abajo. De esta forma, la condensación caerá por dentro del tubo y no se saldrá por las juntas, evitando manchas y deterioros.
- Uso de Codos de 45º: La incorporación de un codo de 45º en lugar de uno de 90º facilita la limpieza, ya que el hollín tiende a acumularse menos. Para el exterior, la recomendación sigue siendo el tubo modular. Si se usa otro tipo de tubo (galvanizado, negro, inox de pared simple), se aconseja una TE con tapón de 45º para acumular la condensación, y los tubos se deben colocar con el macho hacia abajo.
Es importante destacar la orientación del macho del tubo: dentro de la casa, siempre se diseña para que el macho vaya hacia arriba. Al introducirse dentro del otro tubo, el humo no saldrá por las juntas, garantizando la seguridad en el interior. En el exterior, sin embargo, la prioridad cambia a la condensación. Aunque el humo pueda salirse un poco, es más importante que la condensación no lo haga. Por ello, se recomienda colocar el tubo con el macho hacia abajo, descansando en una TE con tapón para facilitar el registro y la evacuación de la condensación.
Consideraciones al Adquirir Tuberías de Acero Inoxidable
Al planificar la compra de tuberías de acero inoxidable, especialmente para sistemas de fumistería, es importante tener en cuenta los plazos de entrega, que pueden variar considerablemente según el tipo de producto y la temporada. La disponibilidad y los tiempos de envío dependen de la familia o artículo específico. Por ejemplo, mientras que la familia de galvanizados de 80-300 mm puede tener un plazo de 2-3 días, los diámetros mayores o series más especializadas como la doble pared inox-inox pueden demorar entre 2 y 7 días, o incluso más para sombreretes específicos. Es crucial consultar el stock para grandes cantidades de un solo artículo y estar preparado para posibles retrasos durante la temporada alta. Los plazos mencionados son para días laborales de lunes a viernes y no incluyen el tiempo de envío, que para Baleares podría añadir días adicionales. El volumen del pedido también influye en la logística, ya que un palet no se maneja igual que una caja pequeña. Estas consideraciones son vitales para una planificación efectiva del proyecto.
Preguntas Frecuentes (FAQs)
¿Qué hace que una tubería de acero inoxidable sin costura sea superior?
La ausencia de soldaduras elimina puntos débiles, lo que resulta en una mayor resistencia a la presión, la fatiga y la corrosión intergranular. Su construcción homogénea ofrece una integridad estructural superior, ideal para aplicaciones críticas.
¿Qué significa que una tubería sin costura sea "cédula 160"?
Cédula 160 se refiere al espesor de la pared de la tubería. Una cédula 160 indica un espesor de pared muy robusto, diseñado para soportar presiones extremadamente altas, como el ejemplo de 1.6 pulgadas de diámetro externo.
¿Cuál es el mejor tipo de tubo de acero inoxidable para el exterior de una chimenea?
La serie modular (doble capa) es la más recomendada para el exterior. Su diseño con aislamiento de lana de roca y tubo interior de acero inoxidable evita la condensación y mantiene el calor, crucial para un buen tiro y durabilidad frente a las inclemencias del tiempo.
¿Se pueden cortar las tuberías de acero inoxidable para chimeneas a la medida?
Sí, la mayoría de las series de tubos de pared simple (como la Serie Lisa, Gris Antracita e Inox Practic) se pueden cortar a la medida para adaptarse a las necesidades de instalación. Sin embargo, la Serie Modular (doble capa) no se puede cortar, lo que exige una medición muy precisa.
¿Cuál es la diferencia clave entre los acabados galvanizado, vitrificado e inoxidable para tubos de chimenea?
La principal diferencia radica en su composición y durabilidad. El galvanizado es una capa de zinc que protege, pero es menos duradera. El vitrificado es una mejora del galvanizado, ofreciendo mayor resistencia y durabilidad. El inoxidable es el material en sí mismo (una aleación), no una capa, lo que le confiere una resistencia inherente y superior a la corrosión y altas temperaturas a lo largo de toda su vida útil, siendo la opción más duradera, especialmente en exteriores.
¿Qué diámetros son comunes para los tubos de acero inoxidable en sistemas de chimeneas?
Los diámetros más comunes varían desde 80 mm (para estufas de pellet) hasta 300 mm, incluyendo medidas como 100, 110, 120, 125, 130, 150, 175, 180, 200, 250 y 300 mm. Algunos proveedores ofrecen hasta 350 mm.
¿Por qué se recomienda colocar el macho del tubo hacia abajo en el exterior en algunas instalaciones?
En el exterior, la prioridad es la gestión de la condensación. Al colocar el macho hacia abajo, la condensación que se forma en el interior del tubo fluye hacia abajo y se acumula en una TE con tapón, evitando que se salga por las juntas y cause daños o manchas en la estructura exterior.
Conclusión
Las tuberías de acero inoxidable sin costura representan la cúspide en soluciones de conducción de fluidos y gases, ofreciendo una combinación inigualable de resistencia, durabilidad y fiabilidad. Ya sea en entornos industriales de alta presión o en aplicaciones domésticas críticas como los sistemas de fumistería, la elección del acero inoxidable, especialmente en su forma sin costura, garantiza un rendimiento superior y una vida útil prolongada. Comprender sus propiedades, los distintos tipos de acabados y las consideraciones de instalación es fundamental para seleccionar la solución más adecuada que cumpla con las exigencias de cualquier proyecto, asegurando la máxima seguridad y eficiencia.
