¿Cuál es el Diámetro de un Tubo de Acero Inoxidable?

La pregunta sobre el diámetro de un tubo de acero inoxidable parece sencilla a primera vista, pero la respuesta es sorprendentemente compleja y multifacética. A diferencia de un simple número, el diámetro de un tubo de acero inoxidable se define por una serie de factores, estándares y terminologías que son cruciales para su correcta selección y aplicación en innumerables industrias, desde la construcción y la manufactura hasta la medicina y la alimentación.

Antes de sumergirnos en los detalles técnicos de los tubos de acero inoxidable, es fundamental aclarar un punto que a menudo genera confusión, especialmente cuando se presenta información variada. El texto proporcionado menciona un "Circuito simple de 15 mm de diámetro" en el contexto de un dispositivo CPAP AirSense S10 Autoset. Es importante destacar que, si bien el diámetro de 15 mm es un dato específico para ese componente, este tipo de circuito para dispositivos médicos como los CPAP no está fabricado de acero inoxidable. Generalmente, estos tubos son de materiales plásticos o siliconas, diseñados para ser flexibles, ligeros y biocompatibles, lo que los hace seguros para el contacto prolongado con el aire y la piel. La información sobre el CPAP es relevante para su función, pero no para la composición del material del tubo que nos ocupa en este artículo.

Ahora, volviendo al corazón de nuestra consulta, exploraremos en profundidad qué significa realmente el diámetro en el mundo de los tubos de acero inoxidable y cómo se especifica.

Dimensiones Clave en Tubos de Acero Inoxidable: Más Allá de un Solo Número

Cuando hablamos del diámetro de un tubo de acero inoxidable, no nos referimos a una única medida, sino a varias dimensiones interrelacionadas que definen sus características y funcionalidades. Comprender estas medidas es vital para cualquier aplicación.

Diámetro Exterior (OD - Outside Diameter)

El Diámetro Exterior (OD) es la medida más fundamental y el punto de partida para la mayoría de las especificaciones de tubos. Se refiere a la distancia de un extremo al otro de la sección transversal exterior del tubo. Esta medida es crítica para el acoplamiento con otros componentes, como abrazaderas, soportes, válvulas y otros accesorios. En muchas industrias, especialmente en la tubería de proceso y la instrumentación, el OD es la medida principal que se especifica.

Diámetro Interior (ID - Inside Diameter)

El Diámetro Interior (ID) es la distancia de un extremo al otro de la sección transversal interna del tubo. Esta medida es crucial para determinar la capacidad de flujo del tubo, es decir, cuánto fluido (líquido o gas) puede pasar a través de él. A diferencia del OD, el ID no es una medida fija para un diámetro nominal dado, ya que depende directamente del espesor de la pared del tubo.

Espesor de Pared (Wall Thickness o Cédula - Schedule)

El espesor de pared es la distancia entre el diámetro exterior y el diámetro interior. Es una medida crítica que influye directamente en la resistencia del tubo a la presión, la temperatura y las tensiones mecánicas. Para estandarizar los espesores de pared, se utilizan sistemas de numeración, siendo el más común el sistema de Cédula (Schedule, abreviado Sch.). Las cédulas comunes incluyen Sch 10, Sch 40, Sch 80, Sch 160, entre otras. A mayor número de cédula, mayor es el espesor de la pared para un mismo diámetro exterior, lo que resulta en un menor diámetro interior y una mayor resistencia a la presión.

Por ejemplo, un tubo de acero inoxidable con un OD de 2 pulgadas tendrá un ID diferente si es Sch 10, Sch 40 o Sch 80. Un Sch 40 será más grueso y, por lo tanto, tendrá un ID más pequeño y una mayor capacidad de soportar presión que un Sch 10 del mismo OD.

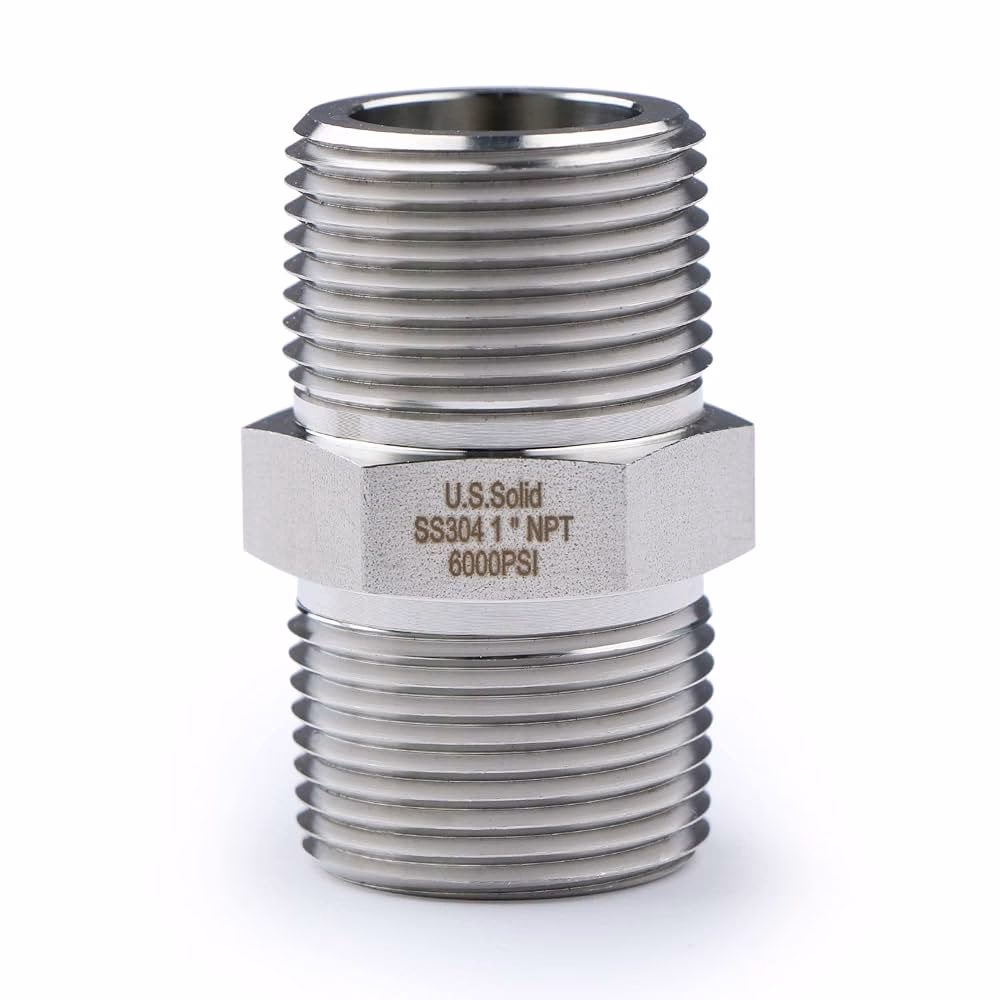

Diámetro Nominal (NPS - Nominal Pipe Size y DN - Diamètre Nominal)

Para simplificar la especificación de tuberías en sistemas complejos, se utilizan designaciones nominales. El sistema más extendido en Norteamérica es el NPS (Nominal Pipe Size), que es un indicador del diámetro, pero no una medida exacta del OD. Por ejemplo, una tubería NPS de 2 pulgadas no tiene un diámetro exterior exacto de 2 pulgadas; su OD real es de 2.375 pulgadas (60.3 mm). Esta designación nominal se estableció históricamente cuando los procesos de fabricación eran menos precisos, y se ha mantenido por convención.

Para el sistema métrico, se utiliza la designación DN (Diamètre Nominal o Diámetro Nominal), que también es una medida aproximada del diámetro interior o exterior, dependiendo de la norma. Por ejemplo, un tubo DN 50 es aproximadamente equivalente a un NPS 2 pulgadas.

Estándares y Normativas de Medición: La Base de la Consistencia Global

La consistencia en la fabricación y el uso de tubos de acero inoxidable se logra a través de estrictos estándares y normativas internacionales. Estos definen las tolerancias, las dimensiones y las propiedades del material, asegurando que un tubo fabricado en un lugar sea compatible con componentes de otro.

• ASTM (American Society for Testing and Materials): Es uno de los organismos de normalización más grandes del mundo, que desarrolla y publica estándares técnicos para una amplia gama de materiales, productos, sistemas y servicios. Para tubos de acero inoxidable, estándares como ASTM A312 (tubos de acero inoxidable sin costura y soldados para servicio general) o ASTM A269 (tubos de acero inoxidable austenítico sin costura y soldados para instrumentación) son fundamentales.
• ASME (American Society of Mechanical Engineers): Complementa los estándares de ASTM, especialmente en aplicaciones de alta presión y temperatura, como calderas y recipientes a presión. El código ASME B36.10M especifica las dimensiones y pesos de tuberías de acero forjado y soldadas, mientras que el B36.19M lo hace para tuberías de acero inoxidable.
• EN (European Norm): En Europa, las normas EN son prevalentes, con especificaciones como EN 10217 (tubos de acero soldados para aplicaciones de presión) y EN 10216 (tubos de acero sin soldadura para aplicaciones de presión).
• ISO (International Organization for Standardization): A nivel global, ISO desarrolla estándares internacionales para todas las industrias, buscando la armonización.

Estos estándares no solo especifican el diámetro y el espesor de pared, sino también el tipo de acero inoxidable (por ejemplo, 304, 316), las tolerancias de fabricación, la rugosidad de la superficie (crucial para aplicaciones sanitarias) y los requisitos de prueba.

Tipos de Tubos de Acero Inoxidable y sus Aplicaciones

El diámetro y el tipo de tubo de acero inoxidable se seleccionan en función de la aplicación específica, que puede variar enormemente:

• Tubos para Conducción de Fluidos (Tuberías de Proceso): Utilizados en industrias químicas, petroquímicas, de alimentos y bebidas, farmacéuticas. Aquí, el diámetro interior y la resistencia a la presión son críticos. Pueden ser sin costura (seamless) para alta presión o soldados (welded) para aplicaciones de menor presión o donde la uniformidad de la pared es clave.
• Tubos Estructurales: Empleados en arquitectura, construcción y fabricación de mobiliario. El diámetro exterior y la resistencia mecánica son primordiales, y la estética también juega un papel.
• Tubos Sanitarios: Fundamentales en la industria alimentaria, farmacéutica y biotecnológica. Requieren superficies internas extremadamente lisas para evitar la acumulación de bacterias y facilitar la limpieza. Los diámetros son específicos para asegurar un flujo adecuado y una limpieza eficiente.
• Tubos de Instrumentación: Usados para líneas de control de presión y flujo en sistemas de instrumentación. Suelen ser de diámetros pequeños y paredes delgadas, con alta precisión en sus dimensiones.

Factores a Considerar al Elegir el Diámetro y la Cédula

La selección del diámetro y la cédula correctos para un tubo de acero inoxidable es un proceso ingenieril que considera múltiples variables:

• Presión de Trabajo: La presión interna del fluido es uno de los factores más importantes. A mayor presión, se requiere un mayor espesor de pared (cédula más alta) para evitar deformaciones o rupturas.
• Caudal (Flujo): El volumen de fluido que debe pasar por el tubo en un tiempo determinado. Un diámetro interior insuficiente restringirá el flujo, mientras que uno excesivo puede resultar en costos innecesarios o problemas de control.
• Temperatura: Las altas temperaturas pueden reducir la resistencia del material, requiriendo un mayor espesor de pared para mantener la integridad bajo presión.
• Tipo de Fluido: La naturaleza corrosiva o abrasiva del fluido puede influir en la vida útil del tubo, aunque el acero inoxidable ofrece una excelente resistencia a la corrosión.
• Restricciones de Espacio: En instalaciones donde el espacio es limitado, el diámetro exterior es una consideración crucial.
• Costos: Los tubos de mayor diámetro y mayor cédula son generalmente más caros. Optimizar el tamaño puede generar ahorros significativos.

Tabla Comparativa de Diámetros Comunes de Tubos de Acero Inoxidable

Para ilustrar la relación entre NPS, OD y el impacto de la cédula en el ID, presentamos una tabla con algunos ejemplos comunes. Es importante recordar que estos son valores nominales y pueden variar ligeramente según la norma específica y el fabricante.

Como se observa en la tabla, a medida que la cédula aumenta (de Sch 10 a Sch 80), el diámetro interior disminuye para un mismo diámetro exterior real, debido al incremento del espesor de pared.

Cómo Medir un Tubo de Acero Inoxidable

Para verificar las dimensiones de un tubo de acero inoxidable, se utilizan herramientas de medición de precisión:

• Calibrador Vernier (Pie de Rey): Ideal para medir el diámetro exterior y el espesor de pared de tubos de tamaño mediano a grande.
• Micrómetro: Ofrece mayor precisión para medir el espesor de pared de tubos más pequeños o para mediciones críticas.
• Cinta Métrica (para longitud): Utilizada para la longitud total del tubo, aunque el diámetro no se mide con ella.

Es crucial realizar varias mediciones a lo largo del tubo y en diferentes puntos de su circunferencia para asegurar que las dimensiones estén dentro de las tolerancias especificadas por el estándar aplicable.

Preguntas Frecuentes (FAQ) sobre el Diámetro de Tubos de Acero Inoxidable

¿Un tubo de acero inoxidable de 1 pulgada siempre tiene el mismo diámetro interior?

No. Un tubo de "1 pulgada" se refiere a su Diámetro Nominal (NPS 1). Su diámetro exterior real es de 33.40 mm. Sin embargo, su diámetro interior variará significativamente dependiendo del espesor de la pared o la Cédula (Schedule). Un Sch 10 tendrá un ID mayor que un Sch 40 o un Sch 80, aunque todos sean NPS 1.

¿Qué significa "cédula" en un tubo de acero inoxidable?

"Cédula" (Schedule) es una designación numérica que indica el espesor de la pared de un tubo. A un mismo diámetro nominal, una cédula más alta significa una pared más gruesa, lo que confiere al tubo mayor resistencia a la presión y las tensiones mecánicas. Las cédulas más comunes son Sch 10, Sch 40, Sch 80, entre otras.

¿Los tubos de CPAP están hechos de acero inoxidable?

No, los tubos de los dispositivos CPAP (como el mencionado "Circuito simple de 15 mm de diámetro" del AirSense S10 Autoset) no están hechos de acero inoxidable. Suelen ser fabricados con materiales plásticos o siliconas de grado médico, diseñados para ser flexibles, ligeros, no tóxicos y seguros para el contacto con el aire que se inhala.

¿Cuál es la diferencia entre un tubo y una tubería?

Aunque a menudo se usan indistintamente, técnicamente hay una distinción. Una "tubería" (pipe) suele especificarse por su Diámetro Nominal (NPS) y su cédula, y se utiliza principalmente para el transporte de fluidos. Un "tubo" (tube) se especifica por su diámetro exterior exacto (OD) y su espesor de pared preciso, y se usa comúnmente en aplicaciones estructurales, de instrumentación, o donde las dimensiones externas son críticas para el ajuste (por ejemplo, en intercambiadores de calor o sistemas de instrumentación).

¿Por qué hay tantos estándares para medir diámetros de tubos?

La multiplicidad de estándares (ASTM, ASME, EN, ISO, etc.) se debe a la evolución histórica de diferentes industrias y regiones geográficas, cada una desarrollando sus propias normativas para satisfacer necesidades específicas. Aunque se busca la armonización, las diferencias persisten debido a las inversiones en infraestructura y equipos basados en estos estándares. Esto subraya la importancia de especificar claramente el estándar y las dimensiones al adquirir o utilizar tubos de acero inoxidable.

Conclusión

El diámetro de un tubo de acero inoxidable es mucho más que una simple cifra. Es una combinación de Diámetro Exterior, Diámetro Interior y Espesor de Pared, todos interconectados y definidos por rigurosos estándares industriales. La elección correcta de estas dimensiones es vital para asegurar el rendimiento, la seguridad y la eficiencia en cualquier aplicación, desde el transporte de fluidos a alta presión hasta la construcción de estructuras duraderas. Comprender estas complejidades es esencial para cualquier profesional que trabaje con este material versátil y duradero.
