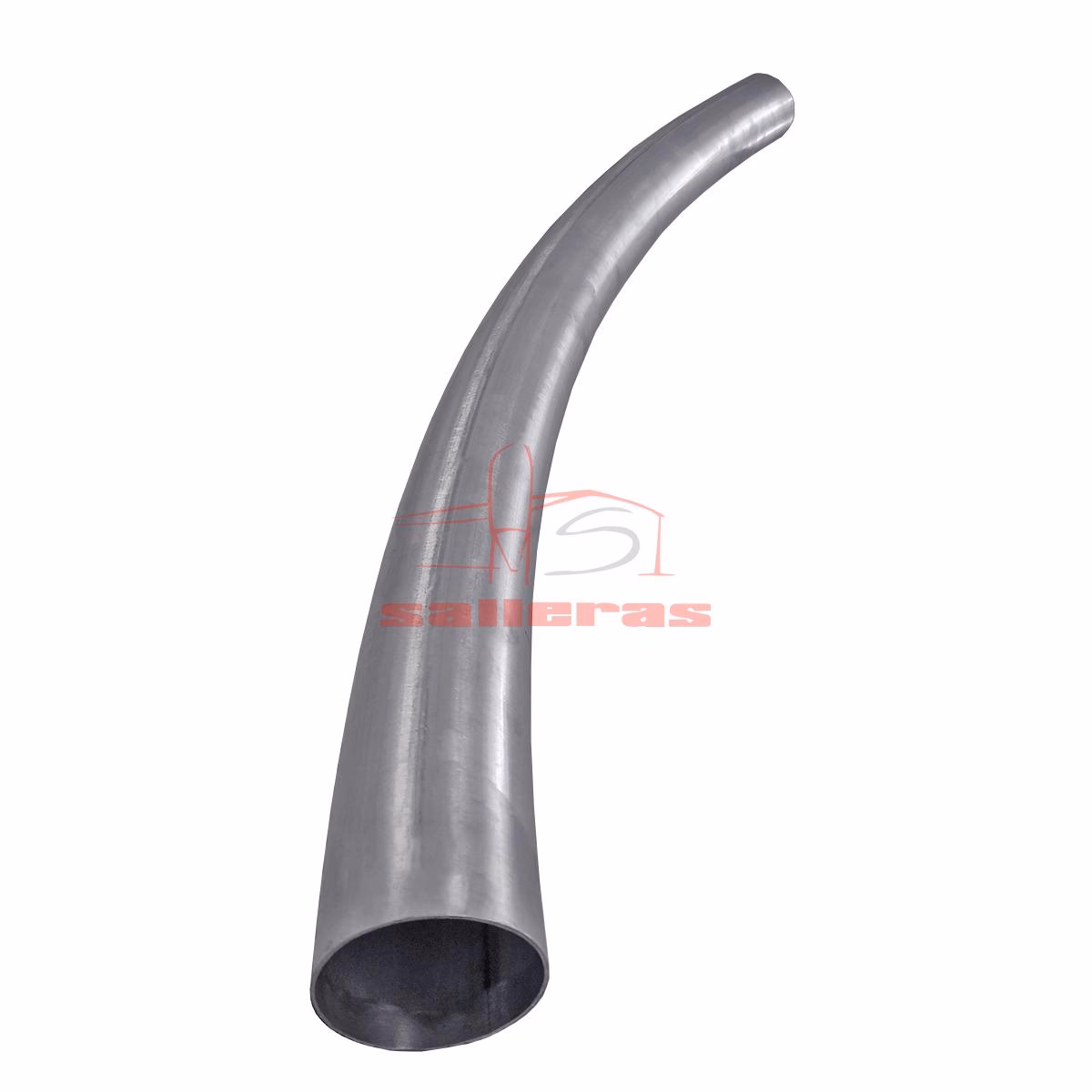

Herramientas Esenciales para Curvar Tubos Resistentes

El curvado de tubos es un proceso fundamental en la metalurgia que permite transformar piezas rectas en componentes con formas complejas y funcionales. Desde sistemas de escape en la industria automotriz hasta pasamanos en el sector del mueble o líneas de servicio en la industria marítima, los tubos curvados son indispensables. Su capacidad para adaptarse a diversas configuraciones los hace considerablemente más útiles que en su forma recta, optimizando el espacio, mejorando la estética y facilitando el flujo de fluidos o gases. Sin embargo, cuando se trata de curvar tubos fabricados con materiales resistentes como el acero inoxidable o el titanio, el desafío se intensifica, exigiendo no solo experiencia, sino también herramientas de curvado de alta calidad y diseñadas específicamente para estas aplicaciones exigentes.

La resistencia inherente de materiales como el acero inoxidable y el titanio, si bien es una ventaja en términos de durabilidad y rendimiento, presenta una dificultad considerable durante el proceso de curvado. Estos materiales son conocidos por su alta resistencia a la tracción y su tendencia a la recuperación elástica (springback), lo que significa que intentar curvarlos con herramientas inadecuadas puede resultar en deformaciones indeseadas, arrugas, aplanamiento o incluso fracturas. Para superar estos obstáculos y asegurar curvas precisas, uniformes y sin defectos, se requieren herramientas especiales fabricadas con aleaciones avanzadas. Empresas líderes en el sector, como AMPCO METAL, han desarrollado soluciones innovadoras, como las aleaciones AMPCO® 18, AMPCO® 18.23, AMPCO® 21, AMPCO® 22 y AMPCO® M4, diseñadas específicamente para soportar las rigurosas demandas del curvado de tubos de escape de acero inoxidable y titanio, garantizando una tolerancia de redondez ajustada y una eficacia integral.

Métodos Comunes para Curvar Tubos

El proceso de curvado de tubos puede parecer simple a primera vista, pero la realidad es que existen diversas técnicas, cada una con sus propias ventajas y aplicaciones específicas, diseñadas para lograr resultados óptimos según el material, el radio de curvatura y la precisión requerida. Comprender estas técnicas es clave para seleccionar el método más adecuado y las herramientas correctas.

Curvado por Prensa

El curvado por prensa es una de las técnicas más antiguas y directas. Implica el uso de una prensa hidráulica o mecánica que aplica una fuerza descendente sobre el tubo, forzándolo a doblarse alrededor de una matriz de curvado fija. Es un método rápido y económico, ideal para grandes volúmenes de producción y para tubos con paredes más gruesas o que no requieren una precisión extremadamente alta. Sin embargo, puede generar cierto aplanamiento en el punto de curvatura y no es tan adecuado para radios de curvatura muy ajustados o materiales que exigen una deformación más controlada.

Curvado por Compresión

En el curvado por compresión, el tubo se sujeta firmemente en un extremo, mientras que una matriz de compresión gira alrededor del tubo, empujándolo contra una matriz estacionaria con la forma deseada. Este método es efectivo para radios de curvatura medianos a grandes y es relativamente sencillo. Al igual que el curvado por prensa, puede presentar limitaciones en cuanto a la precisión dimensional y la prevención de arrugas, especialmente en tubos de pared delgada.

Curvado con Rodillos

El curvado con rodillos, también conocido como curvado de tres rodillos o curvado por laminación, es un proceso en el que el tubo se hace pasar entre tres rodillos que giran y aplican presión gradualmente, doblando el tubo en una forma curva o en espiral. Este método es excelente para producir radios de curvatura grandes y suaves, así como curvas continuas o en espiral. Es comúnmente utilizado para la fabricación de bobinas, serpentines y grandes estructuras arquitectónicas. La precisión del radio se ajusta variando la posición de los rodillos.

Curvado por Estirado Rotativo (Rotary Draw Bending)

Considerado el proceso de curvado de tubos más común y popular, el curvado por estirado rotativo ofrece la máxima precisión y calidad de acabado. Este método implica una máquina de curvar giratoria que dobla el metal utilizando una serie de juegos de troqueles, manteniendo un radio de curvatura central uniforme y preciso. Durante el proceso, el tubo se sujeta firmemente en un extremo mediante una matriz de sujeción. Una matriz de curvado giratoria, con el radio deseado, tira del tubo a su alrededor. Para evitar el colapso o el arrugamiento del tubo en el interior de la curva, se utilizan mandriles internos y contracarriles externos. Este proceso es ideal para aplicaciones que exigen alta precisión, paredes delgadas y radios de curvatura ajustados, lo que lo hace indispensable en industrias como la automotriz, aeroespacial y de mobiliario.

Herramientas Imprescindibles para el Curvado de Tubos

El éxito del curvado de tubos, especialmente de materiales resistentes, depende en gran medida de la calidad y el tipo de herramientas utilizadas. Cada componente desempeña un papel crucial en la formación de la curva perfecta, mitigando defectos y asegurando la integridad del tubo. A continuación, exploramos las herramientas más comunes y sus funciones específicas.

Mandriles para Curvar Tubos

Los mandriles son herramientas internas esenciales que se insertan dentro del tubo para ofrecer soporte durante el proceso de curvado. Su función principal es mitigar defectos comunes como el arrugamiento en el lado interior de la curva o el aplanamiento (ovalización) del tubo. La elección del mandril adecuado depende del diámetro del tubo, el espesor de la pared y el radio de curvatura deseado.

Existen varios tipos de mandriles, cada uno diseñado para condiciones específicas:

• Mandril de Paso Estándar: Es el mandril más utilizado y flexible, adecuado para una amplia variedad de características de curvado. Consiste en una serie de esferas o enlaces articulados que se adaptan a la forma del tubo y proporcionan soporte continuo a lo largo de la curva.
• Mandril de Paso Estrecho: Para tubos de paredes delgadas con radios de curvatura pequeños, se utiliza el mandril de paso estrecho. Sus enlaces son más cortos y cercanos entre sí, lo que permite un soporte más denso y evita la deformación en curvaturas pronunciadas.
• Mandril de Paso Ultra Estrecho: En el caso de tubos de paredes muy delgadas y radios de curvatura extremadamente pequeños, el mandril de paso ultra estrecho es indispensable. Proporciona el máximo soporte interno para prevenir cualquier tipo de colapso o arruga en las condiciones más exigentes.
• Mandril de Tapón (Plug Mandrel): Para tubos con paredes más gruesas y con radios de curvatura más largos y centrados, el mandril de tapón es la mejor opción. Consiste en una pieza sólida o un conjunto de piezas que se ajustan al diámetro interno del tubo, ofreciendo soporte en el punto de curvatura sin necesidad de una articulación compleja.

Los mandriles son cruciales para mantener la redondez del tubo y asegurar un acabado liso y sin imperfecciones en la superficie interna de la curva.

Matrices de Curvado de Tubos

Las matrices de curvado de tubos trabajan en conjunto con los mandriles para simplificar el proceso de curvado, sujetar el tubo de forma segura y ayudar a formar el radio de curvatura preciso. Son el corazón del sistema de curvado rotativo.

Los componentes principales de las matrices de curvado son:

• Contracarril (Wiper Die): El contracarril se utiliza para evitar que se produzca corrugación o arrugas en el radio interno del tubo, justo donde comienza la curva. Es especialmente importante en tubos con una pared relativamente delgada y radios de curvatura más pequeños. Se posiciona justo al lado de la matriz de doblado y ejerce una presión suave sobre el tubo a medida que se dobla, alisando el material y previniendo la formación de pliegues no deseados.
• Matriz de Doblado (Bend Die): La matriz de doblado es la herramienta principal que define el radio de curvatura del tubo. El tubo gira alrededor del contorno de esta matriz. Además de dar forma al radio, también se utiliza para evitar que el tubo se aplane o se ovalice durante el proceso de flexión. Su superficie debe ser extremadamente lisa y resistente al desgaste para evitar marcas en el tubo.
• Matriz de Sujeción (Clamp Die): La matriz de sujeción agarra firmemente el tubo por su diámetro exterior y lo sujeta a la matriz de doblado. Aplica una presión significativa entre la parte de sujeción de la matriz de doblado y el tubo, asegurando que ambas piezas se mantengan firmemente unidas y que el tubo no se deslice ni se deforme durante la rotación y el estirado.

La combinación precisa de estas matrices garantiza que el tubo se doble de manera controlada y uniforme, manteniendo su sección transversal y evitando la formación de defectos superficiales.

El Material Ideal para Herramientas de Curvado

La elección del material para las herramientas de curvado es tan crítica como el diseño de las herramientas mismas, especialmente cuando se trabaja con materiales resistentes como el acero inoxidable y el titanio. Estos metales, al ser curvados, generan una fricción considerable y pueden provocar el desgaste prematuro de las herramientas, el agarrotamiento (galling) y la transferencia de material, lo que resulta en defectos en el tubo y una vida útil reducida de las herramientas.

Las aleaciones a base de cobre, particularmente el bronce de aluminio, ofrecen ventajas significativas en este contexto. Cuando los mandriles y las matrices de curvado de tubos están fabricados con bronce de aluminio, proporcionan un acabado superficial de alta calidad al tubo, al tiempo que garantizan un montaje fácil y una fricción mínima. Una de las propiedades más destacadas de estas aleaciones es su punto de arranque sin agarrotamiento, rascadura ni corrosión. Esto significa que las herramientas no se adhieren al tubo ni dejan marcas, lo que es vital para mantener la integridad estética y funcional del producto final.

Además, las aleaciones de bronce de aluminio ofrecen propiedades de deslizamiento mejoradas. Su baja fricción y excelente resistencia al desgaste reducen el calor generado durante el curvado y minimizan el esfuerzo sobre el material del tubo. Esto no solo prolonga significativamente la vida útil de los componentes de las herramientas, sino que también reduce los costes operativos al disminuir la necesidad de reemplazos frecuentes y el tiempo de inactividad de la máquina. La capacidad de estas aleaciones para disipar el calor de manera eficiente también contribuye a la estabilidad del proceso y a la calidad constante de las curvas.

AMPCO METAL ha desarrollado una gama de aleaciones optimizadas para aplicaciones de curvado de tubos, incluyendo AMPCO® 18, AMPCO® 18.23, AMPCO® 21, AMPCO® 22 y AMPCO® M4. Estas aleaciones están específicamente formuladas para ofrecer la dureza, la resistencia al desgaste, la conductividad térmica y las propiedades antifricción necesarias para el curvado de materiales exigentes como el acero inoxidable y el titanio. Su uso asegura que las herramientas puedan conformar ambos lados del tubo con precisión, logrando una tolerancia de redondez más ajustada y una eficacia global superior en la producción.

Capacidades de las Curvadoras de Tubo CNC

La tecnología de Control Numérico Computarizado (CNC) ha revolucionado el proceso de curvado de tubos, llevando la precisión, la repetibilidad y la eficiencia a niveles sin precedentes. Las curvadoras de tubo CNC modernas, combinadas con las herramientas de alta calidad descritas, permiten abordar los desafíos más complejos del curvado de tubos resistentes.

Estas máquinas avanzadas suelen contar con hasta 6 ejes, lo que les permite realizar movimientos complejos y simultáneos para lograr curvaturas intrincadas con una exactitud milimétrica. Por ejemplo, pueden curvar tubo redondo de hasta 65 mm de sección en acero inoxidable, con la capacidad de manejar hasta 4 niveles de curvado para radio fijo y variable. Esta versatilidad es crucial para la producción de componentes con geometrías complejas, como los sistemas de escape de vehículos de alto rendimiento o las estructuras aeroespaciales.

La disponibilidad de una gran variedad de máquinas CNC permite realizar todo tipo de curvaturas, alcanzando secciones máximas de perfil de 400 mm y radios mínimos de 25 mm. Esto significa que, ya sea un pequeño tubo para un instrumento médico o una gran tubería para una instalación industrial, las curvadoras CNC equipadas con las herramientas adecuadas pueden manejarlo con facilidad y precisión. La automatización que ofrecen las máquinas CNC también minimiza el error humano, optimiza el uso del material y acelera significativamente los ciclos de producción, lo que resulta en una mayor eficiencia y una reducción de costes a largo plazo.

Preguntas Frecuentes sobre el Curvado de Tubos Resistentes

A continuación, respondemos algunas de las preguntas más comunes relacionadas con el curvado de tubos, especialmente aquellos fabricados con materiales resistentes.

¿Cuál es la función principal de un mandril en el curvado de tubos?

La función principal de un mandril es proporcionar soporte interno al tubo durante el proceso de curvado. Esto es crucial para prevenir defectos como el arrugamiento en el radio interno de la curva y el aplanamiento u ovalización de la sección transversal del tubo, asegurando que la forma final sea redonda y uniforme.

¿Por qué se prefieren las aleaciones a base de cobre para las herramientas de curvado de tubos resistentes?

Las aleaciones a base de cobre, como el bronce de aluminio, se prefieren por sus excepcionales propiedades antifricción, alta resistencia al desgaste, buena conductividad térmica y su capacidad para evitar el agarrotamiento (galling) y la corrosión. Estas características son vitales para mantener la integridad del tubo, prolongar la vida útil de las herramientas y reducir los costes de producción, especialmente al curvar materiales duros como el acero inoxidable y el titanio.

¿Cuáles son las técnicas de curvado de tubos más utilizadas?

Las técnicas más utilizadas incluyen el curvado por prensa, el curvado por compresión, el curvado con rodillos y el curvado por estirado rotativo. Cada método tiene sus propias ventajas y se elige en función del material del tubo, el radio de curvatura deseado y los requisitos de precisión.

¿Qué es el curvado por estirado rotativo y por qué es tan popular?

El curvado por estirado rotativo es el proceso de curvado más común y popular debido a su máxima precisión. Implica el uso de una máquina de curvar giratoria y un conjunto de troqueles (matriz de doblado, matriz de sujeción, contracarril y mandril) que trabajan en conjunto para doblar el tubo manteniendo un radio de curvatura central uniforme y evitando defectos.

¿Qué defectos ayudan a prevenir las matrices de curvado, como el contracarril y la matriz de doblado?

El contracarril ayuda a prevenir la corrugación o arrugas en el radio interno del tubo, mientras que la matriz de doblado define el radio de curvatura y evita que el tubo se aplaste u ovalice. La matriz de sujeción, por su parte, asegura que el tubo se mantenga firmemente unido a la matriz de doblado durante todo el proceso, evitando deslizamientos.

En resumen, el curvado de tubos, especialmente cuando se trata de materiales resistentes como el acero inoxidable y el titanio, es un proceso que requiere una combinación de técnicas avanzadas y herramientas de la más alta calidad. La inversión en mandriles y matrices fabricados con aleaciones de bronce de aluminio, como las desarrolladas por AMPCO METAL, es fundamental para lograr resultados precisos, sin defectos y con una eficiencia óptima. Estas herramientas no solo garantizan la integridad estructural y estética de los tubos curvados, sino que también contribuyen significativamente a la reducción de costes operativos y a la prolongación de la vida útil de los equipos. La evolución de las máquinas CNC, en conjunto con estas herramientas especializadas, ha permitido que la fabricación de componentes tubulares complejos sea más accesible y rentable que nunca, abriendo nuevas posibilidades en innumerables industrias.
