Guía Definitiva de Cabezas de Tornillos de Máquina

En el vasto mundo de las fijaciones, los tornillos de máquina son componentes esenciales utilizados en una infinidad de aplicaciones, desde la electrónica de precisión hasta la construcción de maquinaria pesada. Pero, ¿alguna vez te has detenido a pensar en la importancia de la cabeza de estos pequeños pero poderosos elementos? La forma y el diseño de la cabeza de un tornillo de máquina no son meramente estéticos; de hecho, son fundamentales para determinar cómo se asienta el tornillo, cómo se aplica el par de apriete y qué tan segura y estética será la unión final.

Las cabezas de tornillos de máquina, a diferencia de los tornillos para madera o chapa, están diseñadas para ser utilizadas con tuercas o roscas preformadas en un material, creando una unión roscada que puede ser desmontada. Mientras que algunos tornillos de máquina pueden presentar una ranura para destornillador, otros, especialmente aquellos diseñados para aplicaciones de alta resistencia o donde se requiere un par de apriete significativo, pueden asemejarse a un perno hexagonal o cuadrado. Estos últimos carecen de ranura y requieren el uso de una llave para su instalación o remoción. La elección de la cabeza adecuada es un paso crítico en cualquier proyecto que involucre el uso de estos versátiles componentes.

¿Qué Define a una Cabeza de Tornillo de Máquina?

La cabeza de un tornillo de máquina es la parte superior del tornillo, diseñada para interactuar con la herramienta de apriete y para proporcionar una superficie de apoyo contra el material o la arandela. Su forma es crucial porque define cómo se distribuirá la carga, si el tornillo quedará al ras con la superficie o sobresaldrá, y el tipo de herramienta necesaria para su manipulación. Una cabeza bien elegida no solo garantiza la funcionalidad, sino que también contribuye a la estética general del ensamblaje y, en muchos casos, a la seguridad de la unión.

La diversidad en los diseños de cabezas de tornillos de máquina es una respuesta directa a la variedad de necesidades y desafíos que surgen en diferentes industrias. Desde cabezas que se integran discretamente en la superficie hasta aquellas que sobresalen para un fácil acceso o una mayor superficie de contacto, cada tipo tiene un propósito específico y una ventaja inherente.

Tipos Comunes de Cabezas de Tornillos de Máquina

Explorar los tipos de cabezas es entender la versatilidad de estos elementos. A continuación, detallamos las más comunes, sus características y aplicaciones típicas:

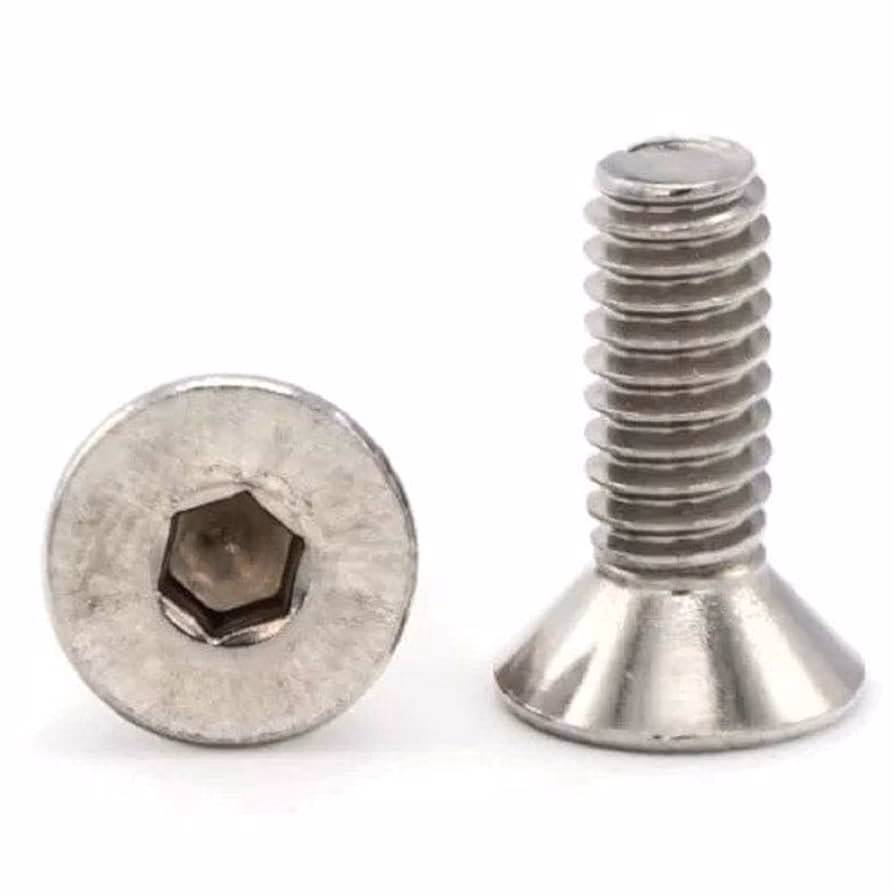

Cabeza Plana (Flat Head)

La cabeza plana, también conocida como cabeza avellanada, está diseñada para asentarse al ras o por debajo de la superficie del material. Su forma cónica permite que se integre perfectamente, ofreciendo un acabado liso y sin protuberancias. Son ideales para aplicaciones donde la estética es importante o donde se requiere que no haya obstrucciones en la superficie. A menudo se utilizan en carpintería fina, muebles, y paneles donde se desea una superficie uniforme.

Cabeza Pan (Pan Head)

Una de las cabezas más populares y versátiles, la cabeza pan tiene una parte superior ligeramente redondeada y lados planos. Su perfil bajo y amplio ofrece una buena superficie de apoyo y es fácil de instalar. Son muy comunes en una amplia gama de aplicaciones, desde la electrónica hasta la fijación de paneles metálicos, debido a su equilibrio entre estética, facilidad de uso y capacidad de carga.

Cabeza Ovalada (Oval Head)

Similar a la cabeza plana, pero con una parte superior ligeramente redondeada o abovedada. La cabeza ovalada también está diseñada para ser avellanada, pero su parte superior sobresale ligeramente, ofreciendo un toque más decorativo. Se utiliza en aplicaciones donde se busca un acabado elegante, como en la fabricación de muebles o accesorios decorativos.

Cabeza Redonda (Round Head)

La cabeza redonda presenta una forma de cúpula prominente. Ofrece una superficie de apoyo relativamente pequeña pero es estéticamente agradable en ciertas aplicaciones. Son útiles cuando se requiere una cabeza que sobresalga y sea fácil de agarrar, o en situaciones donde se necesita una cabeza con un perfil redondeado por razones de seguridad o diseño.

Cabeza Truss (Truss Head)

Conocida por su perfil muy bajo y su diámetro amplio, la cabeza truss proporciona una gran superficie de apoyo, lo que ayuda a distribuir la carga sobre un área más grande y reduce el riesgo de dañar materiales blandos. Son ideales para fijar láminas delgadas de metal, paneles o cualquier material donde se necesite una presión de sujeción amplia y baja. Su perfil bajo también las hace adecuadas para espacios reducidos.

Cabeza Hexagonal (Hex Head)

Similar a la cabeza de un perno estándar, la cabeza hexagonal tiene seis lados y se aprieta con una llave o una llave de tubo. Estas cabezas están diseñadas para aplicaciones que requieren un par de apriete muy alto o donde se necesita una fijación robusta. Son comunes en maquinaria pesada, automoción y estructuras metálicas.

Cabeza Cuadrada (Square Head)

Menos común hoy en día que la cabeza hexagonal, la cabeza cuadrada tiene cuatro lados y también se aprieta con una llave. Históricamente, eran muy populares debido a la facilidad de fabricación y la buena capacidad de agarre de la llave. Todavía se encuentran en algunas aplicaciones específicas y equipos antiguos, ofreciendo una sujeción fuerte.

Cabeza Fillister (Fillister Head)

La cabeza fillister es más alta y más cilíndrica que la mayoría de las otras cabezas. Su altura adicional permite una ranura o hueco de accionamiento más profundo, lo que es beneficioso para aplicar un mayor par de apriete sin que la herramienta se deslice. Son útiles en espacios reducidos donde se requiere una cabeza compacta pero robusta.

Cabeza Binding (Binding Head)

Esta cabeza tiene una gran superficie de apoyo, a menudo con un borde ligeramente biselado en la parte inferior. Son especialmente populares en aplicaciones eléctricas, ya que la gran superficie de contacto ayuda a asegurar cables y terminales, reduciendo el riesgo de desconexión. También son buenas para sujetar materiales blandos.

Tipos de Unidades (Ranuras o Huecos de Accionamiento)

Además de la forma de la cabeza, el tipo de unidad o ranura es esencial para la instalación. Aquí, los más comunes:

• Ranura Estándar (Slotted): La ranura simple, ideal para tornillos pequeños y de baja torsión.
• Phillips: Con forma de cruz, reduce el deslizamiento de la herramienta y es muy común.
• Pozi-Drive: Una mejora del Phillips con muescas adicionales para un mejor agarre.
• Torx (Estrella): Ofrece un excelente agarre y resistencia al deslizamiento, ideal para alto par.
• Hexagonal Interno (Allen/Hex Socket): Requiere una llave Allen y es común en muebles y maquinaria donde se busca un perfil bajo.
• Cuadrado (Robertson): Proporciona un agarre muy seguro y es popular en Canadá.
• Combinación: Algunas cabezas tienen ranuras para dos tipos de herramientas, como Phillips/Ranura.

Consideraciones al Elegir la Cabeza Adecuada

La elección de la cabeza de tornillo de máquina correcta va más allá de la simple disponibilidad. Requiere una consideración cuidadosa de varios factores:

• Aplicación: ¿Es para un ensamblaje electrónico delicado o una pieza de maquinaria pesada?
• Estética: ¿El tornillo debe ser visible o oculto? ¿Se busca un acabado liso o decorativo?
• Espacio: ¿Hay suficiente espacio para que la cabeza sobresalga, o debe quedar al ras?
• Par de Apriete: ¿Cuánto torque se necesita aplicar? Las cabezas hexagonales y Torx son mejores para alto torque.
• Material: ¿El material que se va a sujetar es blando o duro? Una cabeza Truss es mejor para materiales blandos.
• Frecuencia de Desmontaje: Si el tornillo se quitará y pondrá con frecuencia, una cabeza robusta y fácil de accionar es preferible.
• Seguridad: En algunos casos, se pueden usar cabezas con unidades de seguridad especializadas para evitar la manipulación no autorizada.

Tabla Comparativa de Cabezas de Tornillos de Máquina Comunes

Preguntas Frecuentes sobre Cabezas de Tornillos de Máquina

¿Cuál es la diferencia principal entre un tornillo de máquina y un perno?

Aunque a menudo se confunden, la diferencia principal radica en su aplicación y tamaño. Los tornillos de máquina suelen ser más pequeños y están diseñados para fijarse en agujeros roscados preformados o con tuercas, creando un ensamblaje preciso. Los pernos son generalmente más grandes y se utilizan con tuercas para unir piezas, a menudo en aplicaciones estructurales o de alta resistencia, donde el agujero suele ser pasante y no roscado en el material.

¿Por qué hay tantos tipos de cabezas de tornillos?

La diversidad de cabezas responde a la necesidad de adaptabilidad en una multitud de aplicaciones. Cada tipo de cabeza está optimizado para un propósito específico, ya sea para lograr un acabado estético, distribuir la carga de manera eficiente, permitir un alto par de apriete, o adaptarse a un espacio limitado. La elección del tipo de cabeza impacta directamente en la funcionalidad, la seguridad y la durabilidad de la unión.

¿Qué cabeza debo usar si quiero que el tornillo quede al ras con la superficie?

Si la intención es que el tornillo quede al ras o incluso por debajo de la superficie, la cabeza plana (o avellanada) es la opción más adecuada. Este tipo de cabeza requiere que se realice un avellanado en el material para que el cono de la cabeza se asiente completamente.

¿Se pueden usar tornillos de máquina de acero inoxidable al aire libre?

Sí, los tornillos de máquina de acero inoxidable son una excelente opción para aplicaciones al aire libre. El acero inoxidable, especialmente grados como el 304 o 316, ofrece una resistencia superior a la corrosión y la oxidación en comparación con otros materiales, lo que los hace ideales para entornos expuestos a la humedad, la lluvia o incluso ambientes marinos.

¿Qué significa el término 'unidad' en un tornillo?

El término 'unidad' (o 'drive' en inglés) se refiere al tipo de ranura o hueco en la cabeza del tornillo que interactúa con la herramienta de apriete (destornillador, llave Allen, etc.). Es la forma que permite transmitir el par de apriete desde la herramienta al tornillo para insertarlo o extraerlo. Ejemplos comunes de unidades son Phillips, ranura, Torx y hexagonal.

La Importancia de la Elección Correcta

La elección de la cabeza de tornillo de máquina adecuada es un aspecto que a menudo se subestima, pero que tiene un impacto significativo en la calidad, la funcionalidad y la longevidad de cualquier ensamblaje. Comprender las características y aplicaciones de cada tipo de cabeza permite a ingenieros, diseñadores y aficionados tomar decisiones informadas, asegurando que cada fijación cumpla su propósito de manera óptima.

Desde la discreta cabeza plana que se funde con la superficie hasta la robusta cabeza hexagonal que soporta altos torques, cada diseño es una solución a un problema de ingeniería. Al prestar atención a estos detalles, no solo mejoramos la eficiencia de nuestros proyectos, sino que también garantizamos la seguridad y la durabilidad de las estructuras y componentes que construimos.
