Tornillos Allen Cabeza Plana: Diseño, Medidas y Usos

Los tornillos son elementos fundamentales en cualquier tipo de ensamblaje, desde la maquinaria más compleja hasta el mobiliario de nuestro hogar. Entre la vasta diversidad de tipos y formas, los tornillos Allen de cabeza plana destacan por una peculiaridad que los hace únicos y altamente valorados en numerosas aplicaciones: su capacidad de quedar completamente hundidos y aplicados dentro de la pieza donde se instalan. Esta característica no solo contribuye a una estética limpia y pulcra, sino que también ofrece ventajas funcionales significativas en términos de seguridad y rendimiento. Si alguna vez te has preguntado qué hace tan especiales a estos tornillos, cómo se miden o dónde se utilizan, estás en el lugar correcto para descubrirlo.

A diferencia de otros tornillos con cabezas que sobresalen, el diseño de cabeza plana de los tornillos Allen permite que la superficie del tornillo quede al mismo nivel que la pieza, eliminando cualquier protuberancia que pueda interferir con otros componentes o simplemente romper la línea visual del diseño. Su distintivo hexágono interior, conocido como sistema Allen o hexagonal, es la clave para su instalación, ofreciendo una superficie de contacto óptima para la transmisión de torque. Profundicemos en los detalles de estos ingeniosos elementos de fijación.

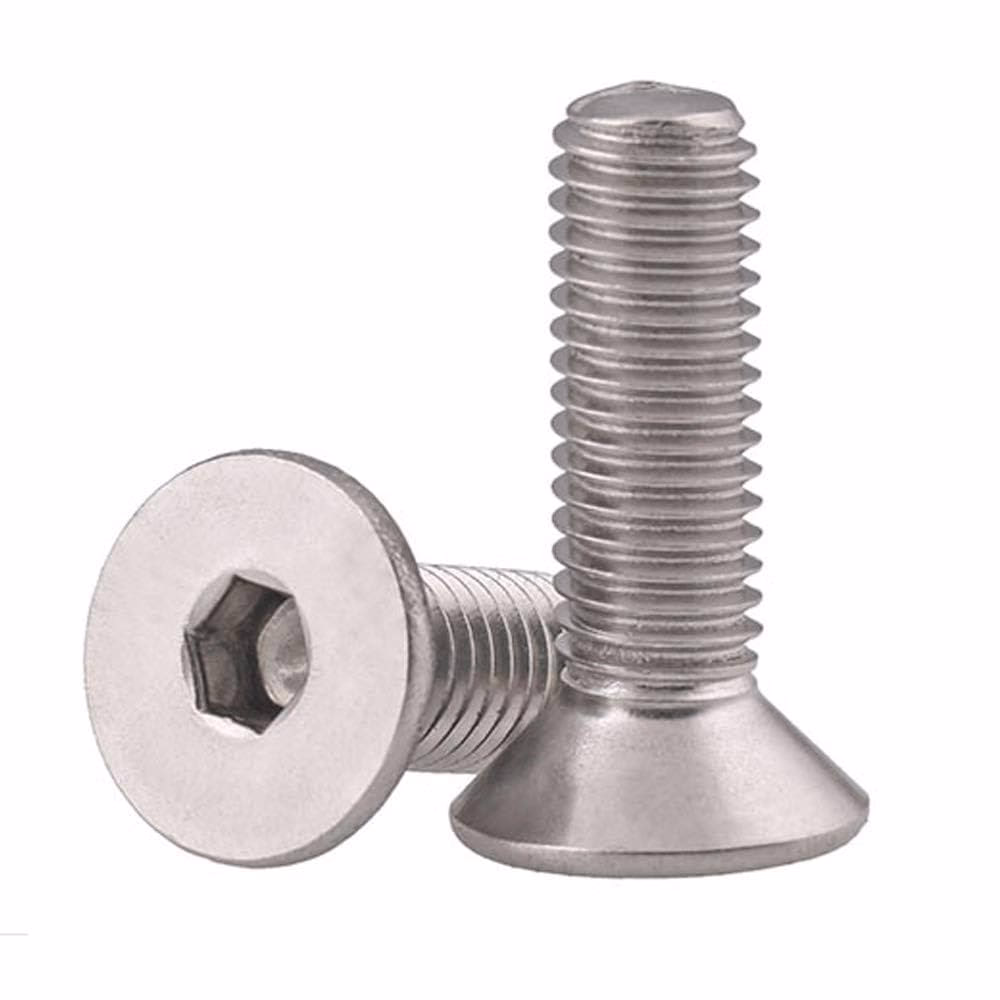

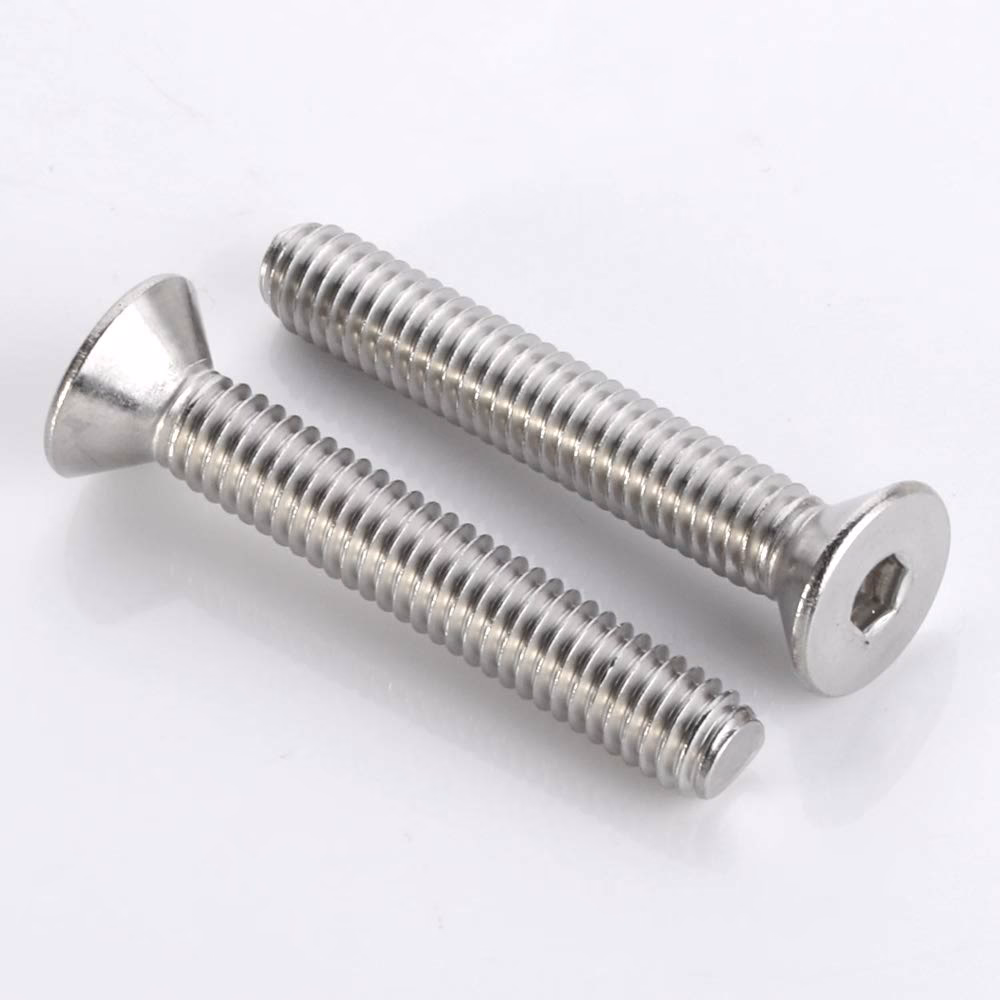

¿Qué Define a un Tornillo Allen de Cabeza Plana?

Un tornillo Allen de cabeza plana es un tipo de tornillo de máquina que se distingue principalmente por dos características: su cabeza y su sistema de accionamiento. La cabeza, como su nombre indica, es plana y cónica, diseñada para encajar en un orificio avellanado, lo que permite que el tornillo quede al ras de la superficie del material una vez apretado. Este diseño es crucial en aplicaciones donde la estética es importante, o donde una cabeza que sobresaliera podría causar enganches, lesiones o interferir con el movimiento de otras partes.

El sistema de accionamiento interno es un hexágono, que requiere una llave Allen (también conocida como llave hexagonal) para su instalación o remoción. Este diseño hexagonal proporciona una mayor superficie de contacto entre la herramienta y el tornillo en comparación con ranuras o cruces, lo que se traduce en una mejor transmisión del torque y una menor probabilidad de que la cabeza del tornillo se dañe o se 'barran' (redondee) durante el apriete. Esta resistencia al redondeo es una de las principales ventajas de los tornillos Allen.

Estos tornillos pueden encontrarse en una variedad de materiales, siendo los más comunes el acero con acabado negro (a menudo fosfatado para resistencia a la corrosión básica) y, de forma muy destacada, el acero inoxidable. El acero inoxidable es la elección preferida para entornos donde la corrosión es una preocupación, como exteriores, ambientes húmedos o aplicaciones marinas y alimentarias, debido a su resistencia inherente a la oxidación y su durabilidad.

En cuanto a la rosca, los tornillos Allen de cabeza plana están disponibles tanto en rosca americana (UNC/UNF) como en rosca milimétrica (M), lo que asegura su compatibilidad con una amplia gama de aplicaciones y estándares de diseño a nivel mundial.

Dimensiones y Estándares: Midiendo la Precisión Allen

La precisión en las medidas es fundamental en el mundo de los tornillos, y los tornillos Allen no son una excepción. Existen estándares definidos para garantizar la compatibilidad y el rendimiento en diversas aplicaciones. A continuación, se detallan las medidas más comunes para los tornillos Allen, incluyendo los de cabeza plana, diferenciando entre sistemas de rosca y materiales:

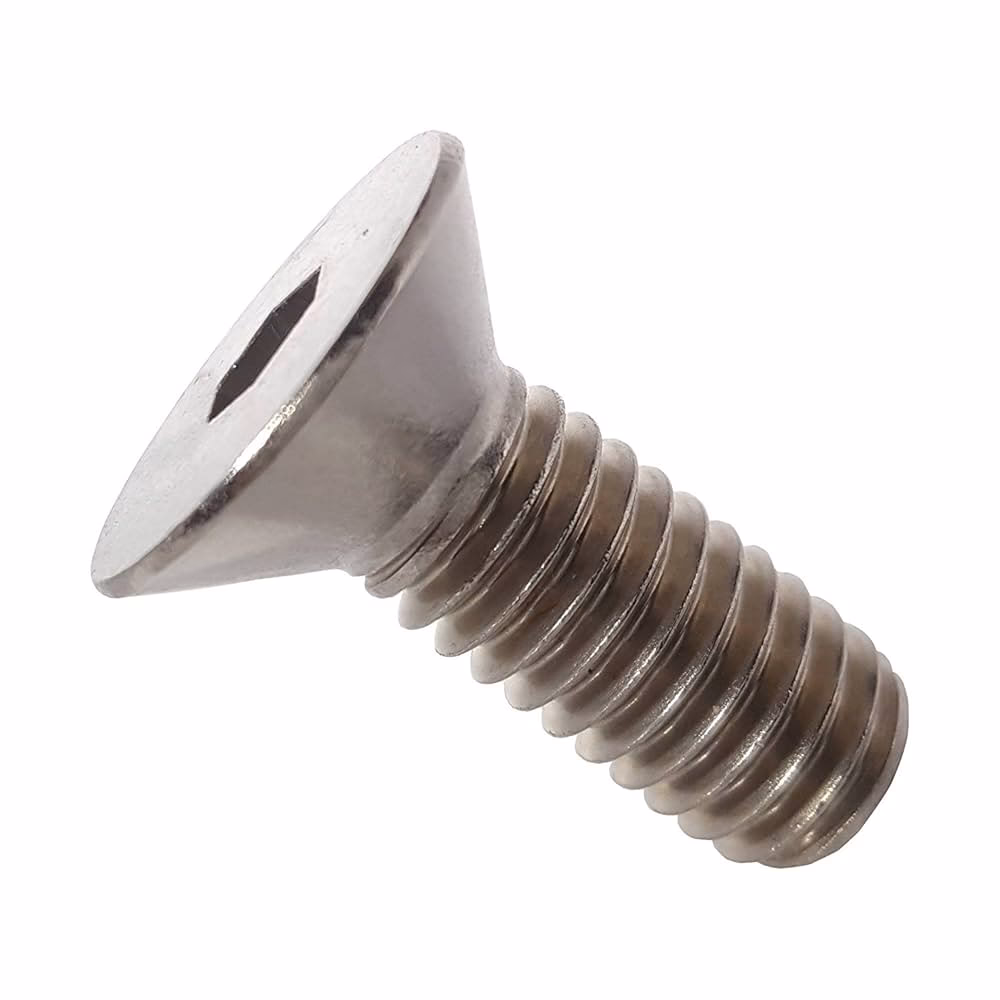

Medidas de Tornillos Allen Estándar (Sistema Americano y Métrico)

La designación "NC" se refiere a 'National Coarse' (rosca gruesa), y "NF" a 'National Fine' (rosca fina), ambos son estándares de rosca unificados americanos. Las roscas milimétricas (M) siguen el estándar ISO y son las más comunes en Europa y gran parte del mundo. Elegir el tipo de rosca y el material adecuados es crucial para la integridad y durabilidad del ensamblaje. Por ejemplo, para aplicaciones que requieren un ajuste más preciso o donde las vibraciones son un factor, una rosca fina (NF) puede ser preferible. Para ambientes corrosivos, el acero inoxidable es indispensable.

La Ventaja Innegable del Diseño Allen

La adopción generalizada de los tornillos Allen no es casualidad; responde a varias ventajas inherentes a su diseño. La principal, como ya se mencionó, es la resistencia al redondeo de la cabeza. A diferencia de los tornillos con ranura o Phillips, que pueden 'barrerse' con facilidad si se aplica un torque excesivo o si la herramienta no encaja perfectamente, el hexágono interno de los tornillos Allen distribuye la fuerza de manera más uniforme sobre seis puntos de contacto. Esto permite aplicar un par de apriete significativamente mayor sin dañar la cabeza del tornillo o la herramienta.

Esta capacidad de transmitir un alto torque es crucial en aplicaciones donde se requiere una sujeción extremadamente firme y segura, como en maquinaria pesada, equipos industriales o componentes estructurales. Además, la naturaleza del encaje hexagonal reduce la probabilidad de que la herramienta se deslice fuera del tornillo (conocido como 'cam-out'), lo que mejora la eficiencia del trabajo y reduce el riesgo de dañar tanto el tornillo como la superficie circundante.

Si bien es cierto que existen tornillos Torx, con su diseño estrellado, que ofrecen una superficie de contacto aún mayor y pueden soportar un par de apriete superior en ciertas condiciones, los tornillos Allen siguen siendo una opción extremadamente popular y versátil. Su amplio uso en innumerables industrias, desde la automotriz hasta la electrónica y el mobiliario, ha llevado a una gran estandarización de herramientas y tamaños, lo que los hace accesibles y fáciles de trabajar en casi cualquier entorno.

Para los tornillos Allen de cabeza plana, la ventaja estética es un factor diferenciador. Al quedar la cabeza hundida, se logra un acabado liso y sin obstáculos, lo que es ideal para superficies donde se busca un diseño limpio, o donde una cabeza que sobresalga podría ser un riesgo de seguridad (por ejemplo, en equipos que manipulan personas o en superficies de trabajo donde se deslizan objetos).

Aplicaciones Clave de los Tornillos Allen de Cabeza Plana

Gracias a sus características únicas, los tornillos Allen de cabeza plana encuentran su lugar en una multitud de aplicaciones donde el rendimiento, la estética y la seguridad son primordiales. Aquí algunas de las áreas donde son comúnmente utilizados:

• Mobiliario y Diseño Interior: Son muy populares en la fabricación de muebles modernos, especialmente aquellos que requieren un ensamblaje discreto y un acabado limpio. Permiten que los tornillos queden ocultos a la vista y al tacto, contribuyendo a líneas suaves y contemporáneas.
• Automoción: Aunque los tornillos Torx han ganado terreno, los Allen de cabeza plana se siguen utilizando en componentes internos donde se necesita una fijación segura y un perfil bajo, como en paneles interiores, componentes del motor o sistemas de sujeción.
• Electrónica y Electrodomésticos: En la fabricación de dispositivos electrónicos, la capacidad de un tornillo para quedar al ras es esencial para la compactación y la estética. Se encuentran en carcasas, placas de circuito y otros componentes.
• Maquinaria y Equipos Industriales: En maquinaria de precisión, donde las partes móviles deben operar sin interferencias, los tornillos de cabeza plana son ideales. También se utilizan en equipos que requieren una limpieza fácil o donde la acumulación de suciedad en cabezas sobresalientes sería un problema.
• Bicicletas y Equipos Deportivos: Muchos componentes de bicicletas, como potencias, manetas de freno y algunas partes del cuadro, utilizan tornillos Allen para un ajuste seguro y un diseño aerodinámico. La cabeza plana contribuye a un perfil más bajo y estético.
• Construcción y Arquitectura: En elementos estructurales donde se busca una apariencia limpia o donde las cabezas de los tornillos podrían ser un obstáculo, como en barandales, soportes o estructuras decorativas.

En cada una de estas aplicaciones, la combinación de un apriete seguro, una alta resistencia al barrido y un acabado enrasado hace que el tornillo Allen de cabeza plana sea una elección superior.

El Acero Inoxidable en los Tornillos Allen de Cabeza Plana: Durabilidad y Resistencia

El acero inoxidable es un material excepcionalmente valorado en la fabricación de tornillos Allen de cabeza plana, y por buenas razones. Su composición de aleación, que incluye cromo, confiere una resistencia inherente a la corrosión que lo distingue de los aceros al carbono tradicionales. Esta cualidad es vital en entornos donde la humedad, los productos químicos o los agentes atmosféricos podrían degradar rápidamente otros metales.

Los tipos más comunes de acero inoxidable utilizados para tornillos son el Tipo 304 (también conocido como A2) y el Tipo 316 (o A4). El acero inoxidable 304 es el más versátil y ampliamente utilizado, ofreciendo una excelente resistencia a la corrosión en ambientes atmosféricos y a muchos productos químicos. Es ideal para aplicaciones generales en interiores y exteriores, como mobiliario, electrodomésticos y componentes de maquinaria no expuestos a condiciones extremas.

Por otro lado, el acero inoxidable 316 contiene molibdeno, lo que le otorga una resistencia superior a la corrosión, especialmente en ambientes salinos o con cloruros, como aplicaciones marinas, piscinas o industrias químicas. Si bien un tornillo Allen de cabeza plana de acero inoxidable 304 es robusto, la elección del 316 es preferible para los entornos más exigentes.

Las ventajas de utilizar tornillos Allen de cabeza plana de acero inoxidable incluyen:

• Resistencia a la Corrosión: Evita el óxido y la degradación, manteniendo la integridad estructural y estética a lo largo del tiempo.
• Durabilidad y Larga Vida Útil: Resisten el desgaste y mantienen su fuerza de sujeción por periodos prolongados.
• Higiene y Limpieza: Su superficie lisa y no porosa facilita la limpieza, lo que es crucial en industrias alimentarias, médicas o farmacéuticas.
• Estética: Mantienen su brillo y apariencia, contribuyendo a un acabado de alta calidad en productos visibles.

Aunque el costo inicial de los tornillos de acero inoxidable puede ser más alto que el de los de acero al carbono, su durabilidad y la reducción en los costos de mantenimiento y reemplazo a largo plazo suelen justificar la inversión, especialmente cuando se busca un rendimiento fiable y una larga vida útil para el ensamblaje.

Consejos para la Instalación y Mantenimiento de Tornillos Allen

Para asegurar que los tornillos Allen de cabeza plana cumplan su función de manera óptima y duren el mayor tiempo posible, es fundamental seguir algunas prácticas recomendadas para su instalación y mantenimiento:

• Usa la Llave Allen Correcta: Es el consejo más básico pero el más importante. Utilizar una llave del tamaño exacto es crucial para evitar el redondeo del hexágono interno del tornillo. Una llave ligeramente pequeña puede dañar la cabeza, impidiendo un apriete adecuado o dificultando su posterior extracción.
• Ajuste el Torque Adecuadamente: Evita el apriete excesivo. Aunque los tornillos Allen son muy resistentes a esto, aplicar más fuerza de la necesaria puede dañar la rosca del tornillo o del material en el que se fija. Si es posible, utiliza una llave dinamométrica para aplicar el torque recomendado por el fabricante del equipo o del tornillo.
• Limpieza del Hexágono: Antes de insertar la llave, asegúrate de que el hexágono interno del tornillo esté libre de suciedad, pintura o restos de material. Esto garantiza un ajuste perfecto de la llave y reduce el riesgo de daño.
• Reemplaza Tornillos Dañados: Si notas que la cabeza de un tornillo Allen comienza a redondearse o muestra signos de desgaste, es aconsejable reemplazarlo de inmediato. Intentar reutilizar un tornillo dañado puede llevar a problemas mayores, como la incapacidad de extraerlo o un fallo en el ensamblaje. Curiosamente, en una emergencia, una llave Torx puede a veces encajar y permitir la extracción de un tornillo Allen cuya cabeza se ha empezado a redondear, pero esto solo debe ser una solución temporal antes de su sustitución.
• Lubricación (Opcional): Para facilitar el apriete o afloje, especialmente en tornillos grandes o en ambientes corrosivos, se puede aplicar una pequeña cantidad de lubricante adecuado a la rosca. Esto también puede ayudar a prevenir el agarrotamiento.
• Considera el Material del Tornillo y del Orificio: Asegúrate de que la resistencia del tornillo sea adecuada para la aplicación y que el material del orificio roscado pueda soportar el torque y las tensiones aplicadas.

Preguntas Frecuentes sobre Tornillos Allen de Cabeza Plana

Para consolidar la información, respondamos algunas de las preguntas más comunes sobre estos versátiles componentes:

¿Cuál es la principal diferencia entre un tornillo Allen de cabeza plana y uno de cabeza cilíndrica?
La principal diferencia radica en la forma de la cabeza y su aplicación. La cabeza plana es cónica y está diseñada para ser avellanada, permitiendo que el tornillo quede al ras con la superficie. La cabeza cilíndrica (o de botón) tiene una parte superior redondeada que sobresale de la superficie, siendo más adecuada cuando no se requiere un acabado enrasado y se necesita una cabeza más robusta para mayor apriete.

¿Por qué es importante el hexágono interior en un tornillo Allen?
El hexágono interior es crucial porque permite una mejor transmisión del torque desde la herramienta al tornillo. Al tener seis puntos de contacto, distribuye la fuerza de manera más uniforme, reduciendo significativamente el riesgo de que la cabeza se deslice o se redondee (cam-out), lo que es un problema común con otros tipos de cabezas de tornillo.

¿Se oxidan los tornillos Allen de acero inoxidable?
Los tornillos de acero inoxidable son altamente resistentes a la corrosión y no se oxidan en la mayoría de los ambientes cotidianos. Sin embargo, no son completamente inmunes. En condiciones extremadamente agresivas (por ejemplo, exposición prolongada a ciertos químicos fuertes o ambientes marinos sin el tipo de acero inoxidable adecuado como el 316), o si su superficie se daña y expone la matriz de hierro, podrían experimentar una oxidación superficial (conocida como "manchado de óxido").

¿Cómo sé qué medida de llave Allen necesito?
La medida de la llave Allen debe coincidir exactamente con el tamaño del hexágono interno del tornillo. Las medidas vienen dadas en milímetros para tornillos métricos (ej., 3mm, 4mm, 5mm) o en fracciones de pulgada para tornillos de rosca americana (ej., 1/8", 5/32", 3/16"). Siempre es mejor probar con la llave que encaje sin juego excesivo.

¿Puedo reutilizar un tornillo Allen que se ha redondeado?
No es recomendable. Un tornillo con la cabeza redondeada ya ha perdido parte de su integridad y capacidad de transmisión de torque. Reutilizarlo aumenta el riesgo de que se dañe aún más, se quede atascado o falle en su función de sujeción. Siempre es mejor reemplazarlo por uno nuevo para garantizar la seguridad y la durabilidad del ensamblaje.

Conclusión

Los tornillos Allen de cabeza plana son mucho más que simples elementos de sujeción; son componentes de ingeniería que ofrecen una combinación única de funcionalidad, estética y fiabilidad. Su diseño inteligente, que permite un acabado al ras, junto con la robustez de su accionamiento hexagonal y la opción de materiales como el acero inoxidable, los convierte en una solución ideal para una amplia gama de aplicaciones donde la precisión, la durabilidad y la apariencia son cruciales. Comprender sus características, medidas y usos es fundamental para cualquier profesional o entusiasta que busque optimizar sus proyectos y garantizar ensamblajes de la más alta calidad.
