Tirafondos Hexagonales: Guía Completa de Uso

En el vasto universo de las fijaciones, pocas piezas combinan la robustez, versatilidad y facilidad de uso de los tirafondos. Son elementos esenciales en innumerables proyectos, desde la construcción de estructuras de madera hasta la instalación de soportes de gran peso. Pero, ¿qué hace a un tirafondo tan especial y por qué el formato hexagonal es tan relevante? Este artículo te sumergirá en el fascinante mundo de los tirafondos, desglosando sus características, tipos, aplicaciones y consideraciones clave para que puedas utilizarlos con confianza y eficacia en tus próximos desafíos.

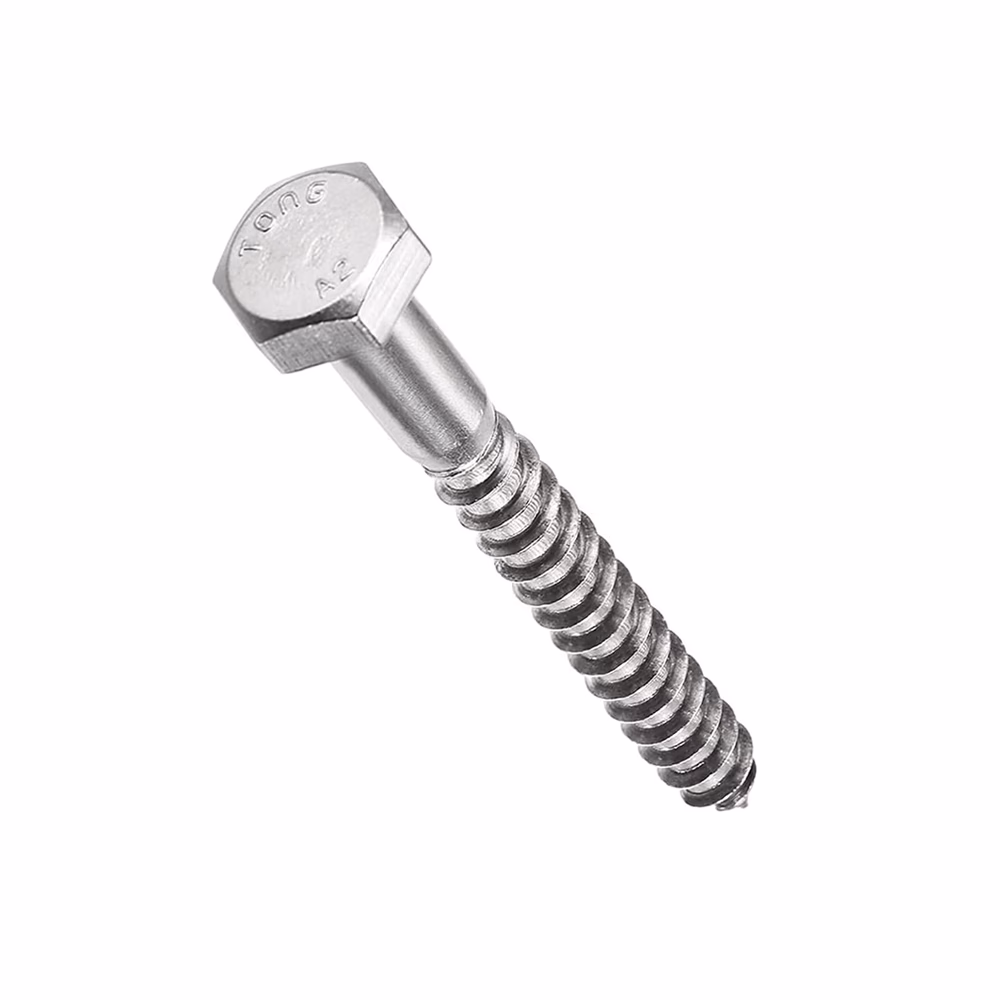

¿Qué es un Tirafondo Hexagonal?

Un tirafondo hexagonal es un tipo específico de tornillo para madera diseñado para proporcionar una fijación excepcionalmente fuerte y duradera. Su característica más distintiva es su cabeza en forma de hexágono, que permite aplicar un torque considerable mediante el uso de llaves fijas o de vaso, facilitando así una sujeción muy firme. Comúnmente conocido también como barraquero (especialmente el tipo DIN 571), este elemento es la elección predilecta para tareas que demandan una alta capacidad de carga.

Por ejemplo, el Tirafondo Hexagonal 1/4 x 4" de Fixser es ampliamente recomendado para atornillar soportes de elementos de gran peso, como toldos o aparatos de aire acondicionado, donde la seguridad y la resistencia son primordiales. Su diseño lo hace ideal para la unión de piezas de madera entre sí o para fijar elementos a superficies de madera. Es crucial recordar que, para asegurar una fijación correcta y óptima, especialmente en materiales que no sean madera maciza, es necesario utilizar un tarugo plástico adecuado que complemente la acción de agarre del tirafondo.

Las cabezas hexagonales, si bien ofrecen un excelente agarre para la herramienta, requieren una consideración importante: el uso de golillas o arandelas bajo la cabeza. Esto se debe a que el giro del hexágono directamente sobre la madera podría actuar como una broca, introduciendo la cabeza parcialmente en la superficie de la madera y comprometiendo la calidad de la unión. Una arandela distribuye la presión y protege la superficie, asegurando que el tirafondo cumpla su función de manera efectiva.

Anatomía de un Tirafondo: Partes Clave

Para comprender mejor su funcionamiento, es útil conocer las partes que componen un tirafondo:

• Fuste: Es el cuerpo principal del tornillo.
• Caña (o espiga): Se refiere al tramo liso del fuste, generalmente ubicado justo debajo de la cabeza. Su diámetro puede influir en la resistencia a la torsión y en la facilidad de inserción.
• Cuerda (o rosca): Es la zona roscada en la punta del fuste, encargada de generar el agarre en el material al ser introducida. La rosca de los tirafondos para madera suele ocupar aproximadamente 3/4 de la longitud total de la espiga, estrechándose en la punta para facilitar el autoroscado.
• Cabeza: Es la parte superior del tornillo, diseñada para ser manipulada con herramientas y para aplicar la fuerza de apriete. Las formas de cabeza más comunes incluyen lenticular, redonda, avellanada y, por supuesto, hexagonal.

Diámetros y Longitudes Estándar de los Tirafondos

Los tirafondos son elementos de unión fundamentales en estructuras de madera de tamaño medio, indispensables en obras de cubierta y entramados ligeros. Su versatilidad y facilidad de puesta en obra los hacen omnipresentes en casi todas las estructuras de madera aserrada o laminada. Según la norma UNE-EN 14592, que rige los elementos de fijación para estructuras de madera, el diámetro nominal (diámetro externo de la rosca), d, de los tirafondos no debe ser menor de 2.4 mm ni mayor de 24 mm.

En la práctica, los diámetros de los tirafondos más comúnmente utilizados varían entre 6 mm y 20 mm, ofreciendo un amplio rango para adaptarse a diversas necesidades estructurales y de carga. En cuanto a la longitud, esta puede oscilar entre 25 mm y 300 mm, permitiendo una penetración adecuada en las piezas a unir, garantizando la resistencia necesaria.

Tipos de Tirafondos: Más Allá del Hexagonal

Aunque el tirafondo hexagonal (DIN 571) es el protagonista de este artículo por su robustez, es importante conocer otros tipos normalizados que se utilizan frecuentemente, cada uno con aplicaciones específicas según la forma de su cabeza y la necesidad de la unión:

Innovaciones en el Diseño de Tirafondos

La evolución en el diseño de los tirafondos ha introducido mejoras significativas para facilitar su instalación y mejorar su rendimiento:

• Punta Autoperforante: Algunos tirafondos incorporan una punta especialmente diseñada que les permite iniciar el agujero sin necesidad de un pretaladro previo. Esta característica no solo agiliza la instalación, sino que también ayuda a que el tirafondo se asiente de manera más uniforme y previene la rotura por tracción debido a un anclaje excesivo en la punta.
• Fresa en la Transición: En ciertos diseños, se incluye una zona de transición entre la cuerda y la caña con un perfilado especial denominado fresa. Esta fresa tiene la función de ampliar ligeramente el taladro de alojamiento de la caña, reduciendo la fricción durante la inserción y minimizando el riesgo de rotura por torsión del tornillo.
• Fuste Completamente Roscado: Aunque la mayoría de los tirafondos tienen una caña lisa, algunos modelos presentan todo el fuste roscado. Estos se utilizan como elementos de anclaje de gran importancia o como refuerzos en agujeros o rebajes de piezas de madera, ofreciendo una capacidad de agarre maximizada a lo largo de toda su longitud.

Materiales y Acabados Comunes

La elección del material y el acabado de un tirafondo es crucial para su durabilidad y resistencia a factores ambientales. Los tirafondos están disponibles en una variedad de materiales, siendo los más comunes:

• Acero al Carbono: Es el material más común, ofreciendo una buena resistencia mecánica.
• Acero Inoxidable: Fundamentalmente, los tirafondos de acero inoxidable son altamente valorados por su excelente resistencia a la corrosión, lo que los hace ideales para aplicaciones en exteriores o en ambientes húmedos donde otros metales se oxidarían.
• Latón: Aunque menos resistente mecánicamente que el acero, el latón es apreciado por su estética y su resistencia a la corrosión en ciertos ambientes, siendo a menudo utilizado para fijaciones en madera en aplicaciones decorativas.
• Cobre y Bronce: Similares al latón en sus aplicaciones decorativas y de resistencia a la corrosión, aunque menos comunes.
• Aluminio: Ligeros y resistentes a la corrosión, pero con menor resistencia mecánica que el acero.

En cuanto a los acabados, estos proporcionan una capa adicional de protección o un aspecto estético particular:

• Pavanado: Un acabado oscurecido que ofrece cierta protección contra la corrosión.
• Zincado: Un recubrimiento de zinc que protege el acero contra la oxidación, común en tirafondos para uso general.
• Galvanizado: Un recubrimiento de zinc más grueso, aplicado por inmersión en caliente, que proporciona una protección superior contra la corrosión, ideal para exteriores.
• Brillante (Inox): Se refiere al acabado natural del acero inoxidable, que no requiere recubrimiento adicional debido a su inherente resistencia a la oxidación.

La Importancia de la Resistencia: Esfuerzos en Tirafondos

Al seleccionar un tirafondo, es vital considerar el tipo de esfuerzo que deberá soportar. Los tirafondos están diseñados para resistir principalmente dos tipos de cargas:

• Esfuerzos a Cortante (Carga Lateral): Se refieren a las fuerzas que actúan perpendicularmente al eje del tirafondo, tratando de cizallarlo. Para calcular la capacidad de carga lateral, se toma en cuenta un diámetro eficaz (def), que varía según el diseño del tirafondo. Por ejemplo, en tirafondos con caña lisa cuyo diámetro en la parte roscada es igual al de la caña, el diámetro eficaz se toma como el diámetro de la caña. Si la penetración de la caña en la pieza de punta no es inferior a 4 veces el diámetro (4d), se aplican las reglas de cálculo. Para otros casos, el diámetro eficaz se toma como 1.1 veces el diámetro interno de la cuerda. Es importante destacar que, para tirafondos con caña lisa y diámetro superior a 6 mm, se aplican las mismas reglas de carga lateral que para los pernos, mientras que para diámetros menores, las reglas son similares a las de los clavos.
• Esfuerzos Axiales (Carga de Extracción): Son las fuerzas que actúan paralelamente al eje del tirafondo, intentando extraerlo del material. A diferencia de los clavos, todos los tipos de tirafondos tienen una excelente capacidad para resistir esfuerzos axiales, lo que los hace superiores para aplicaciones donde la pieza podría ser "tirada" o "levantada". La determinación de la capacidad de carga axial requiere la comprobación de diversos modos de fallo, según lo especificado en normativas como el CTE DB-SE-M.

Consideraciones Constructivas y de Diseño

El éxito de una unión con tirafondos no solo depende de la elección del tornillo, sino también de una correcta ejecución. Es fundamental tener en cuenta una serie de consideraciones constructivas para garantizar la resistencia y durabilidad de la unión:

• Penetración Mínima de la Rosca: La parte roscada del tirafondo debe penetrar en la pieza a la que se fija (la pieza de punta) una distancia mínima igual a 6 veces su diámetro (6d). Esto asegura un anclaje suficiente para resistir las cargas. Además, para diámetros entre 6 mm y 12 mm, la relación entre el diámetro interior (d1) y exterior (d) de la rosca debe estar entre 0.6 y 0.75.
• Pretaladro: La necesidad de realizar un agujero previo (pretaladro) antes de insertar el tirafondo depende del tipo de madera y del diámetro del tornillo. Para tirafondos colocados en coníferas con un diámetro de caña menor a 6 mm, generalmente no se requiere pretaladro. Sin embargo, en todos los tirafondos colocados en frondosas (maderas duras) o en coníferas con un diámetro de caña superior a 6 mm, el pretaladro es indispensable. Un pretaladro adecuado evita el agrietamiento de la madera y facilita la inserción del tornillo, protegiendo la integridad de la pieza.
• Distancias a Borde y Entre Tirafondos: Respetar las distancias mínimas a los bordes de la pieza de madera y la separación entre tirafondos es un elemento clave del diseño estructural. Un espaciado inadecuado puede debilitar la madera y reducir la capacidad de carga de la unión. Estas distancias varían según el tipo de carga (lateral o axial) y el diámetro del tirafondo, siguiendo reglas específicas para clavos o pernos en función de las dimensiones. Un prediseño de uniones en fases iniciales del proyecto es altamente recomendable para evitar problemas en obra.

Preguntas Frecuentes sobre Tirafondos

¿Es siempre necesario pretaladrar para instalar un tirafondo?

No siempre. Para tirafondos de diámetros pequeños (menores de 6 mm) en maderas blandas (coníferas), a menudo no es necesario. Sin embargo, para maderas duras (frondosas) o tirafondos con diámetros mayores de 6 mm, el pretaladro es fundamental para evitar el agrietamiento de la madera y asegurar una inserción correcta y sin esfuerzo excesivo.

¿Qué diferencia hay entre un tirafondo y un tornillo para madera común?

Aunque ambos son para madera, los tirafondos son generalmente de mayor diámetro y longitud, con una rosca más gruesa y una cabeza diseñada para soportar mayores torques (especialmente los hexagonales). Están pensados para fijaciones estructurales o de elementos pesados, mientras que los tornillos para madera comunes son para uniones más ligeras o de montaje de muebles.

¿Por qué se recomienda usar arandelas con tirafondos hexagonales?

Las arandelas se recomiendan para distribuir la presión ejercida por la cabeza hexagonal sobre la superficie de la madera. Sin una arandela, la cabeza del tirafondo podría "comerse" la madera o hundirse excesivamente debido al torque aplicado, debilitando la unión y dañando la superficie.

¿Cómo se rellenan los agujeros de los tirafondos si necesito quitarlos o taparlos?

Para rellenar los agujeros dejados por los tirafondos, se utiliza masilla reparadora para madera. Se aplica la masilla con una espátula, cubriendo el agujero por completo. Una vez seca, se lija la superficie hasta lograr un acabado liso y uniforme, listo para pintar o barnizar.

Conclusión

Los tirafondos, y en particular el tirafondo hexagonal, son componentes indispensables en el ámbito de la construcción y el bricolaje con madera. Su capacidad para soportar cargas elevadas, su facilidad de uso y la versatilidad que ofrecen en diferentes tipos de uniones los convierten en la elección preferida para proyectos que exigen resistencia y durabilidad. Desde la elección del material adecuado, como el resistente acero inoxidable, hasta la comprensión de los esfuerzos que pueden soportar y las consideraciones constructivas, dominar el uso de los tirafondos te permitirá realizar fijaciones seguras y profesionales. Esperamos que esta guía completa te brinde el conocimiento necesario para abordar tus próximos desafíos con confianza y precisión.
