Termocuplas: Midiendo el Calor con Precisión

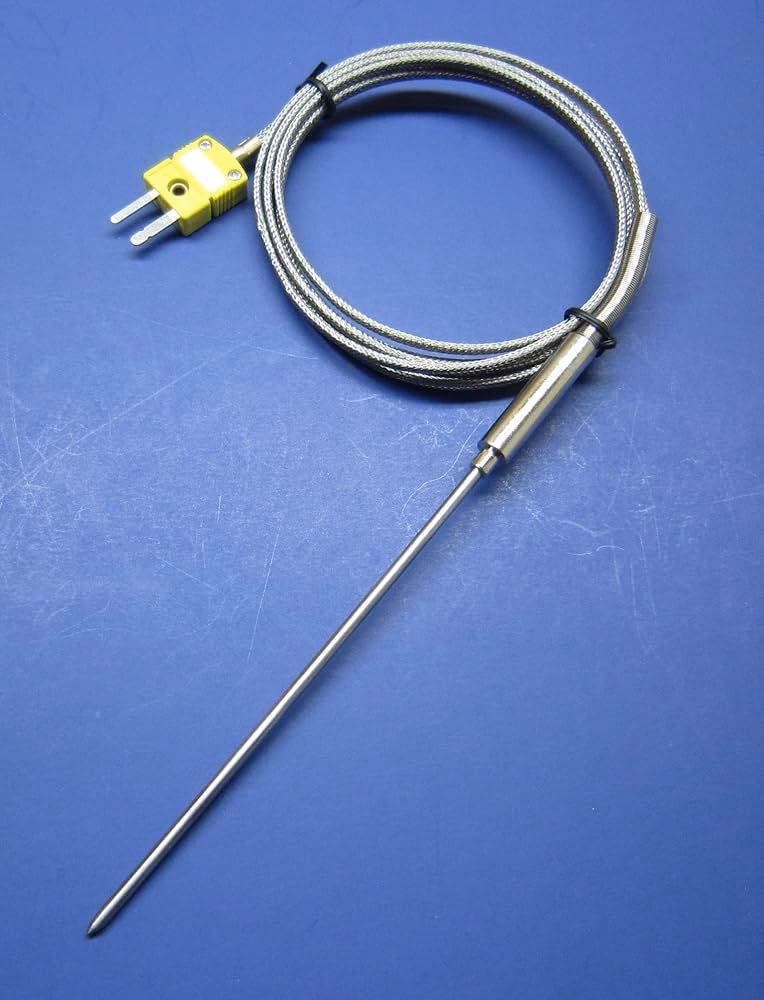

La medición de la temperatura es un pilar fundamental en casi todos los campos de la ciencia y la industria. Desde el control de procesos críticos en una planta siderúrgica hasta la supervisión de la temperatura en un horno doméstico, la necesidad de mediciones precisas y fiables es constante. Entre las diversas tecnologías disponibles para esta tarea, las termocuplas se destacan por su robustez, amplio rango de operación y costo relativamente bajo. Pero, ¿cómo logran estos pequeños dispositivos convertir el calor en una señal eléctrica que podemos interpretar?

El principio de funcionamiento de una termocupla se basa en un fenómeno físico conocido como el efecto Seebeck, descubierto por Thomas Johann Seebeck en 1821. Este efecto establece que cuando dos metales diferentes se unen en dos puntos y estos dos puntos se mantienen a diferentes temperaturas, se genera una pequeña diferencia de potencial o voltaje entre ellos. Esencialmente, la termocupla es un sensor de temperatura que aprovecha esta característica para generar una tensión eléctrica directamente proporcional a la diferencia de temperatura entre sus uniones. La magnitud de esta tensión depende no solo de la diferencia de temperatura, sino también de la composición de los metales utilizados.

El Efecto Seebeck y la Generación de Voltaje

Para entender mejor cómo operan las termocuplas, imaginemos un circuito cerrado compuesto por dos conductores de materiales diferentes, por ejemplo, cobre y constantán (una aleación de cobre y níquel). Si unimos estos dos materiales en un punto y lo exponemos a una temperatura (la unión de medición o "junta caliente"), y mantenemos el otro extremo del circuito a una temperatura conocida y constante (la unión de referencia o "junta fría"), se generará una pequeña corriente eléctrica y, por ende, una diferencia de voltaje. Este voltaje no es generado por la temperatura absoluta de la junta caliente, sino por la diferencia de temperatura entre la junta de medición y la junta de referencia.

Cada par de metales disímiles tiene una "curva termoparamétrica" característica que describe la relación entre la diferencia de temperatura y el voltaje generado. Esta curva no es perfectamente lineal, pero es predecible y se utiliza para calibrar los instrumentos de medición. La tensión generada es del orden de milivoltios (mV), lo que requiere de equipos de medición sensibles y específicos para su lectura e interpretación.

La Crucial Importancia de la Junta de Referencia (Compensación de Unión Fría)

Aquí es donde entra en juego uno de los aspectos más críticos y a menudo malentendidos de la medición con termocuplas, y es precisamente el punto que la información proporcionada por usted resalta. Para que la lectura de la termocupla sea precisa, el voltaje medido debe corresponder únicamente a la temperatura de la junta de medición. Sin embargo, en un sistema real, los cables de la termocupla (hechos de materiales especiales como Cromel y Alumel, o Hierro y Constantán) deben conectarse eventualmente a un sistema de adquisición de datos o un instrumento de lectura, que generalmente utiliza conductores de cobre.

En el punto donde los cables de la termocupla se empalman con los conductores de cobre del instrumento de medición, se crean dos nuevas uniones metal-cobre. Estas uniones actúan como termocuplas adicionales. Cada una de estas nuevas uniones generará una tensión proporcional a la temperatura ambiente en el punto del empalme. Si no se compensa esta tensión adicional, la lectura final será errónea, ya que el instrumento estará midiendo la suma del voltaje generado por la junta de medición y el voltaje generado por estas uniones parásitas en el punto de conexión.

Este fenómeno se conoce como el problema de la "unión fría". Para resolverlo, se utiliza una técnica llamada compensación de unión fría (CJC por sus siglas en inglés, Cold Junction Compensation). Existen varias maneras de implementar esta compensación:

• Compensación de Hardware: Se utiliza un sensor de temperatura (como un termistor o RTD) en el punto de la unión fría para medir su temperatura. Luego, un circuito electrónico añade o resta un voltaje de compensación equivalente al voltaje que generaría la termocupla a esa temperatura de unión fría, corrigiendo así la lectura.
• Compensación de Software: Similar a la de hardware, pero la corrección se realiza mediante algoritmos en el software del instrumento de lectura. El sensor de temperatura de la unión fría envía su lectura al software, que consulta tablas de referencia para el tipo de termocupla específico y calcula el ajuste necesario.
• Baño de Hielo: Un método clásico, aunque menos práctico para aplicaciones industriales. Consiste en sumergir la unión fría en un baño de hielo y agua destilada a 0°C. Al mantener la unión fría a una temperatura de referencia conocida (y constante) de 0°C, el voltaje generado por esta unión es conocido y predecible (o nulo, dependiendo de la convención de las tablas de referencia), simplificando la lectura.

Sin una compensación adecuada de la unión fría, las mediciones de temperatura con termocuplas serían imprecisas y variables, ya que el voltaje de salida dependería no solo de la temperatura a medir, sino también de la temperatura ambiente en el punto de conexión.

Tipos Comunes de Termocuplas y sus Características

Las termocuplas se clasifican en diferentes tipos, designados por letras, en función de los materiales de los que están hechas. Cada tipo tiene características únicas en cuanto a rango de temperatura, precisión, sensibilidad y resistencia a ambientes específicos. La selección del tipo correcto es fundamental para una aplicación dada.

Tipos de Termocuplas Basadas en Metales Comunes:

• Termocupla Tipo J (Hierro-Constantán): Es una de las más comunes y económicas. Ofrece un buen rango de temperatura (-40°C a 750°C) y es adecuada para atmósferas reductoras. Sin embargo, el hierro puede oxidarse a altas temperaturas, lo que limita su vida útil.
• Termocupla Tipo K (Cromel-Alumel): Probablemente el tipo de termocupla más versátil y ampliamente utilizado. Cubre un amplio rango de temperatura (-200°C a 1250°C) y es resistente a la oxidación. Su popularidad se debe a su buena linealidad y disponibilidad.
• Termocupla Tipo T (Cobre-Constantán): Ideal para mediciones de baja temperatura y ambientes húmedos, incluyendo criogenia (-200°C a 350°C). Ofrece una alta estabilidad y precisión en su rango.
• Termocupla Tipo E (Cromel-Constantán): Con la mayor salida de voltaje por grado Celsius de todos los tipos comunes, el Tipo E es excelente para mediciones que requieren alta sensibilidad y un rango moderado (-200°C a 900°C).
• Termocupla Tipo N (Nicrosil-Nisil): Desarrollada para superar algunas de las limitaciones del Tipo K, el Tipo N ofrece mayor estabilidad a altas temperaturas y mejor resistencia a la oxidación y transmutación, extendiendo su vida útil y precisión en rangos similares a los del Tipo K (hasta 1300°C).

Tipos de Termocuplas de Metales Nobles:

Para aplicaciones de muy alta temperatura, se utilizan termocuplas fabricadas con metales nobles como Platino y Rodio, que son significativamente más costosas pero indispensables en rangos extremos.

• Termocupla Tipo R (Platino-Rodio/Platino): Utilizada para temperaturas muy altas (hasta 1600°C). Ofrece una excelente estabilidad y precisión.
• Termocupla Tipo S (Platino-Rodio/Platino): Similar al Tipo R, pero con una composición ligeramente diferente, también para aplicaciones de alta temperatura (hasta 1600°C) y muy estable.
• Termocupla Tipo B (Platino-Rodio/Platino-Rodio): Diseñada para las temperaturas más elevadas de todos los tipos de termocuplas comunes (hasta 1800°C). No requiere compensación de unión fría si la temperatura de la unión fría está por encima de 0°C, debido a su curva de voltaje única en ese rango.

A continuación, una tabla comparativa que resume las características principales de los tipos más comunes:

Ventajas y Desventajas de las Termocuplas

Como cualquier tecnología, las termocuplas tienen sus puntos fuertes y débiles que las hacen más o menos adecuadas para ciertas aplicaciones.

Ventajas:

• Amplio Rango de Temperatura: Pueden medir desde temperaturas criogénicas hasta las más elevadas en procesos industriales (hasta 1800°C).
• Robustez y Durabilidad: Son sensores pasivos, sin partes móviles, lo que los hace muy resistentes a vibraciones y golpes.
• Tiempo de Respuesta Rápido: Debido a su pequeña masa, pueden reaccionar rápidamente a los cambios de temperatura.
• Costo Efectivo: Generalmente son más económicas que otros sensores de temperatura como los RTD (Detectores de Temperatura por Resistencia), especialmente para aplicaciones de alta temperatura.
• Autoalimentadas: Generan su propia señal de voltaje, eliminando la necesidad de una fuente de alimentación externa en el sensor.

Desventajas:

• No Linealidad: La relación entre temperatura y voltaje no es perfectamente lineal, lo que requiere linealización por parte del instrumento de medición.
• Baja Sensibilidad: La salida de voltaje es muy pequeña (milivoltios), lo que las hace susceptibles a ruido eléctrico.
• Necesidad de Compensación de Unión Fría: Como se explicó, este es un requisito crítico para mediciones precisas.
• Precisión Inferior: En general, son menos precisas que los RTD en rangos de temperatura más bajos y moderados.
• Deriva y Envejecimiento: Con el tiempo y la exposición a altas temperaturas, las propiedades de los metales pueden cambiar, lo que lleva a una deriva en la lectura.

Aplicaciones Comunes de las Termocuplas

La versatilidad de las termocuplas las hace indispensables en una gran variedad de industrias y aplicaciones:

• Procesos Industriales: Hornos, fundiciones, tratamiento térmico, industrias química y petroquímica para el control de la temperatura en reactores y calderas.
• Automoción: Medición de la temperatura de escape, motor y catalizadores.
• Investigación y Desarrollo: Laboratorios científicos para experimentos que requieren monitoreo de temperatura en condiciones extremas.
• Alimentos y Bebidas: Monitoreo de la temperatura en procesos de cocción, pasteurización y refrigeración.
• Energía: Centrales eléctricas (convencionales y nucleares) para monitorear turbinas, generadores y sistemas de refrigeración.
• HVAC: Sistemas de calefacción, ventilación y aire acondicionado para control ambiental.
• Electrodomésticos: Algunos hornos y calentadores utilizan termocuplas para el control de la llama o la temperatura.

Consideraciones para una Medición Precisa con Termocuplas

Obtener lecturas precisas con una termocupla no es solo cuestión de conectarla. Requiere atención a varios detalles:

• Selección Adecuada: Elegir el tipo de termocupla que mejor se adapte al rango de temperatura, ambiente y requisitos de precisión de la aplicación.
• Compensación de Unión Fría: Asegurarse de que el instrumento de lectura o el sistema de adquisición de datos tenga una compensación de unión fría adecuada y bien calibrada.
• Evitar Ruido Eléctrico: Las bajas señales de voltaje de las termocuplas las hacen vulnerables al ruido electromagnético. Utilizar cables apantallados y rutas de cableado separadas de fuentes de ruido puede mitigar este problema.
• Aislamiento y Protección: Proteger la termocupla de la corrosión, la abrasión y el choque térmico mediante vainas o fundas adecuadas, especialmente en entornos hostiles.
• Calibración Regular: Aunque las termocuplas son robustas, su precisión puede degradarse con el tiempo, especialmente a altas temperaturas. La calibración periódica es esencial para mantener la fiabilidad de las mediciones.
• Longitud del Cable de la Termocupla: Si bien se pueden usar cables de extensión específicos para termocuplas (que mantienen la misma composición de aleación para minimizar errores), es crucial que la unión fría se mantenga lo más cerca posible del instrumento de medición, y que los cables de extensión sean del mismo tipo que la termocupla.

Preguntas Frecuentes (FAQ) sobre las Termocuplas

¿Cuál es la diferencia principal entre una termocupla y un RTD?

La principal diferencia radica en su principio de funcionamiento. Una termocupla genera un voltaje en función de la diferencia de temperatura (efecto Seebeck), mientras que un RTD (Detector de Temperatura por Resistencia) cambia su resistencia eléctrica con la temperatura. Los RTD son generalmente más precisos en rangos de temperatura más bajos y moderados, pero las termocuplas tienen un rango de operación mucho más amplio y son más robustas y económicas para altas temperaturas.

¿Por qué es tan importante la compensación de unión fría?

La compensación de unión fría es crucial porque el voltaje generado por una termocupla es proporcional a la diferencia de temperatura entre su unión de medición (junta caliente) y su unión de referencia (junta fría). Si la temperatura de la unión fría no se conoce o no se compensa, el voltaje medido no reflejará con precisión la temperatura de la junta caliente, introduciendo un error significativo en la lectura.

¿Puedo extender el cable de una termocupla con cable de cobre normal?

No, no se recomienda extender el cable de una termocupla con cable de cobre normal. Como se explicó anteriormente, al empalmar los cables de la termocupla con cobre, se crean nuevas uniones metal-cobre que actúan como termocuplas adicionales. Estas uniones generarán voltajes parásitos basados en la temperatura ambiente en el punto de empalme, lo que introducirá errores significativos en la medición. Para extender una termocupla, se deben usar cables de extensión específicos para termocuplas, que están hechos de los mismos materiales (o materiales con propiedades termoeléctricas equivalentes) que la termocupla original, asegurando que las nuevas uniones creadas en el punto de conexión no generen un voltaje significativo en relación con la temperatura ambiente.

¿Qué es el efecto Seebeck?

El efecto Seebeck es el fenómeno por el cual una diferencia de temperatura entre dos uniones de dos materiales conductores o semiconductores diferentes produce una diferencia de voltaje. Es el principio fundamental detrás del funcionamiento de las termocuplas.

¿Las termocuplas son lineales?

La relación entre la temperatura y el voltaje de salida de una termocupla no es perfectamente lineal. La curva característica de cada tipo de termocupla tiene una forma única que requiere de tablas de referencia o algoritmos de linealización en el instrumento de medición para convertir el voltaje medido en una lectura de temperatura precisa. Esto es manejado por el software o hardware del equipo de lectura.

En resumen, las termocuplas son sensores de temperatura increíblemente versátiles y fiables, que han demostrado ser indispensables en una vasta gama de aplicaciones industriales y científicas. Su funcionamiento, basado en el efecto Seebeck y la cuidadosa gestión de la unión fría, permite una medición precisa de la temperatura en condiciones que pocos otros sensores pueden soportar. Comprender su principio, sus tipos y las mejores prácticas para su uso es clave para aprovechar al máximo su potencial y garantizar la precisión en cualquier sistema de control o monitoreo de temperatura.
