Acero Inoxidable Dúplex: Resistencia Extrema al Fuego

En un mundo donde los riesgos naturales, como los incendios forestales, son cada vez más frecuentes y devastadores, la elección de materiales de construcción con alta resistencia y durabilidad se vuelve crucial. Los sistemas de control y mitigación de riesgos, especialmente aquellos emplazados en zonas vulnerables, dependen en gran medida de la integridad de sus componentes. Entre los materiales primarios, el acero juega un papel fundamental, y dentro de sus diversas aleaciones, el acero inoxidable dúplex emerge como una solución excepcionalmente robusta, especialmente en ambientes corrosivos y ante la exposición a altas temperaturas. Comprender su comportamiento bajo estas condiciones extremas no solo es vital para la seguridad de las infraestructuras, sino también para la protección de vidas y bienes.

Estudio del Acero Inoxidable Dúplex a Altas Temperaturas

Recientes investigaciones se han centrado en la evaluación de la microestructura y el comportamiento mecánico a alta temperatura de un acero inoxidable dúplex que ha sido procesado termomecánicamente. Si bien los detalles específicos de estos estudios son complejos, la premisa fundamental es entender cómo este tipo de acero, conocido por su combinación de excelente resistencia a la corrosión y propiedades mecánicas superiores, reacciona cuando se somete a condiciones térmicas elevadas, como las que se presentan durante un incendio. La capacidad de un material para mantener su integridad estructural y sus propiedades mecánicas bajo tales escenarios es un factor determinante en su aplicación en sistemas críticos de protección.

El Impacto de la Temperatura en las Propiedades del Acero

El acero, aunque intrínsecamente incombustible, no es inmune a los efectos de las altas temperaturas. Sus propiedades físico-mecánicas fundamentales pueden verse gravemente afectadas, comprometiendo su rendimiento estructural y su durabilidad. La resistencia a la tracción es una de las propiedades más críticas, y su estudio bajo condiciones de fuego es de suma importancia. Otros parámetros clave que se modifican con el calor incluyen el límite elástico, el módulo de elasticidad longitudinal (módulo de Young) y la dilatación térmica.

Afección de las Propiedades Mecánicas por la Temperatura

La relación entre la tensión y la deformación del acero se altera significativamente con el aumento de la temperatura. Por ejemplo, un acero A-42 a 600 °C puede alcanzar el mismo nivel de deformación con una tensión de solo 40 MPa, en contraste con los 260 MPa necesarios a 20 °C. Este cambio drástico subraya la necesidad de considerar el comportamiento térmico en el diseño y evaluación de estructuras.

El límite elástico, que define el punto a partir del cual las deformaciones se vuelven permanentes, desciende notablemente al incrementarse la temperatura. De manera similar, el módulo de elasticidad longitudinal, que mide la rigidez del material, también disminuye. La dilatación lineal térmica es otro factor a considerar; un incremento en la longitud del perfil metálico puede generar esfuerzos complementarios si esta dilatación se ve impedida por otros componentes de la estructura. Sin embargo, la densidad del acero permanece constante, alrededor de 7.850 kg/m³.

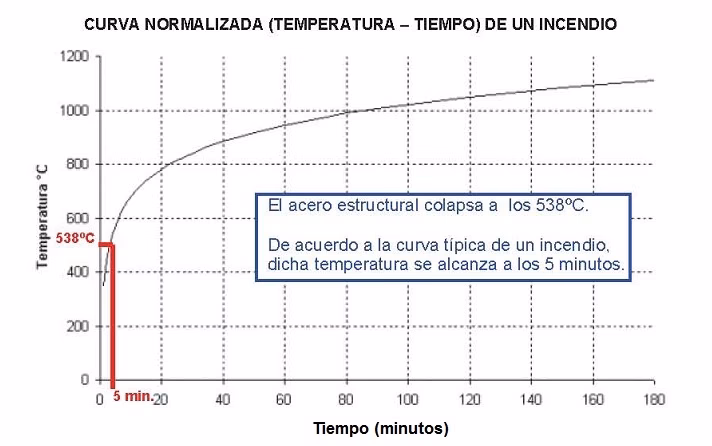

Para evaluar la resistencia al fuego, se utilizan curvas normalizadas de tiempo-temperatura, como la NFPA 251, que modelan la intensidad de un incendio a lo largo del tiempo. Aunque el acero estructural puede colapsar en minutos a temperaturas elevadas (por ejemplo, a 538°C en 5 minutos), sus propiedades mecánicas comienzan a degradarse gradualmente mucho antes de este punto de fallo estructural.

A continuación, se presenta una tabla comparativa que ilustra cómo varían las características mecánicas de los aceros estructurales con la temperatura, utilizando coeficientes que relacionan las propiedades a una temperatura dada con sus valores a 20 °C:

Aceros de Alta Resistencia y sus Recubrimientos frente al Fuego

Los aceros de alta resistencia, como los utilizados en la fabricación de membranas flexibles para mitigación de riesgos, poseen una elevada rigidez y capacidad de absorción de energía. Estos aceros, a menudo con un alto contenido de carbono, son diseñados para no deformarse significativamente, incluso bajo cargas extremas. Sin embargo, su comportamiento ante el fuego es fundamental para su durabilidad a largo plazo.

Comportamiento de los Recubrimientos Metálicos

Los alambres de acero de alta resistencia suelen estar protegidos con recubrimientos de zinc (Zn) o aleaciones de zinc-aluminio (ZnAl o ZnAlMg). La efectividad de estos recubrimientos se ve comprometida a altas temperaturas. Por ejemplo, el zinc puro comienza a desprenderse y los intermetálicos frágiles de FeZn crecen a temperaturas superiores a 150 °C. Sin embargo, las aleaciones de ZnAl son más dúctiles y resisten temperaturas de hasta 350 °C. A partir de esta temperatura, el zinc se funde completamente, y aunque el aluminio pueda permanecer parcialmente, la resistencia a la corrosión se ve severamente afectada.

La forma en que se aplica el recubrimiento también influye en su rendimiento. Los recubrimientos Clase B (galvanizado y luego trefilado) han demostrado ser más eficientes ante el fuego, ofreciendo una superficie más lisa y pulida que los de Clase A (trefilado y luego galvanizado), lo que contribuye a una mayor estabilidad térmica. Es importante destacar que, aunque el recubrimiento se vea afectado, la resistencia a la tracción del alambre de acero puede mantenerse en niveles aceptables incluso después de una exposición prolongada a temperaturas elevadas, aunque con una reducción.

Consideraciones del Acero Inoxidable frente al Fuego

El acero inoxidable, en particular los grados austeníticos como el AISI 304 y 316, y los dúplex, exhibe un rendimiento superior a altas temperaturas en comparación con el acero al carbono. Estos aceros pueden soportar exposiciones breves a temperaturas de hasta 870 °C sin una pérdida significativa de propiedades por oxidación. Su punto de fusión, entre 1.375 °C y 1.550 °C, es considerablemente más alto que el del aluminio (660 °C) y muy superior a las temperaturas típicas de un incendio transitorio, lo que otorga un tiempo valioso para la evacuación en situaciones de emergencia.

Aunque el acero inoxidable no se derrite fácilmente, las altas temperaturas provocan una decoloración superficial a medida que se forma una capa de óxido más gruesa y menos protectora, evolucionando desde colores de arco iris hasta una capa oscura. Para los aceros austeníticos, la temperatura límite para la pérdida de sección debido a la oxidación durante la vida útil es de aproximadamente 870 °C, razón por la cual se utilizan en hornos y conductos de alta temperatura.

Los efectos microestructurales, como la precipitación de carburos (sensibilización) en aleaciones austeníticas con alto contenido de carbono, pueden ocurrir con exposiciones prolongadas. Sin embargo, los aceros dúplex y ferríticos, al tener menor contenido de carbono, son menos susceptibles a la sensibilización. Aunque los dúplex y ferríticos pueden sufrir fragilización a 475 °C, esto requiere más de dos horas en el rango de 400 a 500 °C para una reducción significativa de la tenacidad, una duración poco probable en la mayoría de los incendios forestales.

Comparación de Materiales frente al Fuego

Un ensayo que simuló la resistencia al fuego de bandejas portacables de tres metros de largo reveló diferencias significativas entre materiales:

Este ensayo demuestra claramente la superioridad del acero inoxidable, que no solo mantuvo su integridad por un período mucho más prolongado, sino que también experimentó una deflexión significativamente menor en comparación con el acero al carbono galvanizado. Además, la baja emisividad de los aceros inoxidables pulidos (inferior a 0.1) ralentiza la progresión del incremento de temperatura en comparación con el acero al carbono.

A 600 °C, el coeficiente de retención del módulo de elasticidad para el acero inoxidable es de 0.75, mientras que para el acero al carbono es de 0.3. Esto significa que el acero inoxidable mantiene una mayor proporción de su rigidez original, resultando en menos de la mitad de la deflexión para una carga dada. Esta ventaja es crucial en el diseño de estructuras expuestas a posibles incendios.

El Diagrama Tensión-Deformación del Acero

El diagrama característico tensión-deformación es una representación gráfica fundamental para comprender el comportamiento mecánico de un material bajo carga. Para el acero, este diagrama muestra cómo la tensión (fuerza por unidad de área) varía con la deformación (cambio de longitud por unidad de longitud). En el rango elástico, la relación es lineal y el material recupera su forma original al cesar la carga. Más allá del límite elástico, la deformación se vuelve permanente. Este diagrama es la base de los cálculos de diseño y se adopta el mismo para compresión y tracción. Las altas temperaturas alteran drásticamente este diagrama, reduciendo los límites de elasticidad y la resistencia máxima, lo que se traduce en una mayor deformación para una menor carga.

Casos de Estudio: Lecciones de la Vida Real

Caso de Estudio: Hattingen, Alemania - Estabilización de Taludes

En el verano de 2019, un incendio forestal afectó un talud estabilizado con una malla de alambre de alta resistencia (TECCO G65/3 con recubrimiento Zn95Al5 Clase B) en Hattingen, Alemania. Tras el evento, una inspección visual inicial no mostró defectos geométricos mayores ni deformaciones aparentes en las placas de anclaje. Sin embargo, se tomaron muestras del alambre de la membrana para evaluar sus propiedades resistentes y el espesor del recubrimiento anticorrosivo.

Los resultados de los ensayos indicaron que el recubrimiento de protección contra la corrosión se mantenía en buenas condiciones generales. La resistencia a la tracción residual del alambre, en la mayoría de las muestras, no se vio significativamente afectada, confirmando que en incendios forestales de corta duración, el principal control debe ser la protección contra la corrosión. Solo en un punto muy específico se observó una concentración de calor aislada que pudo haber comprometido la resistencia a la tracción residual, sugiriendo un reemplazo puntual de la membrana en esa zona.

Caso de Estudio: Voreppe, Francia - Protección contra Desprendimientos de Rocas

En 2022, un incendio forestal impactó una barrera de protección contra desprendimientos de rocas (GBE-1000A) en Voreppe, Francia. Los elementos más afectados visualmente fueron los postes y los anclajes flexibles en la parte inferior, mostrando huellas de carbonización. Se tomaron muestras de la malla de interposición (TECCO G80/4 con Zn95Al5 Clase B) y de los cables de retención (DIN 3060 con Zn95Al5 Clase A).

Para los cables de 14 mm, la medición del recubrimiento reveló valores por debajo del mínimo normativo en algunos hilos, concluyendo la necesidad de reemplazo debido a la pérdida de protección contra la corrosión. Sin embargo, la resistencia a la tracción residual de estos hilos se mantuvo muy cerca del valor nominal original, lo que sugiere que, a pesar de la afectación del recubrimiento, la capacidad estructural básica no se perdió completamente.

En el caso de la malla de 4 mm, el peso del recubrimiento coincidió con el valor normativo, indicando una buena integridad anticorrosiva. No obstante, un ensayo de tracción en un alambre de la malla mostró una resistencia residual de 1.413 MPa, un 20% por debajo del valor nominal original. Aunque este fue un resultado puntual, llevó a la recomendación de incrementar el tamaño de la muestra para un análisis estadístico más robusto. Finalmente, el usuario decidió reemplazar la membrana por precaución, priorizando la seguridad ante el riesgo.

Preguntas Frecuentes sobre el Acero Inoxidable y el Fuego

¿El acero inoxidable se derrite en un incendio forestal?

No, el acero inoxidable tiene un punto de fusión muy alto (entre 1.375 °C y 1.550 °C), que es raramente alcanzado o mantenido durante un incendio forestal típico. Aunque las temperaturas pueden ser elevadas, la duración de la exposición directa a las llamas suele ser breve. Sin embargo, puede sufrir decoloración y una reducción en sus propiedades mecánicas.

¿Cómo afecta el fuego a la capa protectora de los aceros galvanizados?

El recubrimiento de zinc se funde a temperaturas relativamente bajas (alrededor de 350 °C), lo que puede comprometer la protección contra la corrosión. Las aleaciones de zinc-aluminio ofrecen mayor resistencia térmica (hasta 350 °C). Aunque el recubrimiento se vea afectado, la resistencia a la tracción del acero base puede mantenerse en gran medida, pero la durabilidad a largo plazo se reduce.

¿Es el acero inoxidable dúplex mejor que el acero al carbono frente al fuego?

Sí, los estudios y ensayos demuestran que el acero inoxidable, incluidos los grados dúplex, tiene un desempeño superior al acero al carbono a elevadas temperaturas. Mantiene una mayor proporción de su límite elástico y módulo de elasticidad, y resiste mejor la oxidación y la deformación, lo que resulta en una mayor integridad estructural durante y después de un evento de fuego.

¿Qué es la sensibilización en el acero inoxidable?

La sensibilización es un fenómeno que ocurre en ciertos aceros inoxidables austeníticos (con más de 0.03% de carbono) cuando se exponen a temperaturas elevadas durante un tiempo prolongado, provocando la precipitación de carburos en los límites de grano. Esto puede degradar la resistencia a la corrosión, pero generalmente no afecta las propiedades mecánicas. En aceros dúplex y ferríticos, el riesgo de sensibilización es menor debido a su bajo contenido de carbono.

Conclusiones

El acero, en sus diversas formas, seguirá siendo un material esencial en los sistemas de mitigación de riesgos. La creciente frecuencia de incendios forestales, combinada con patrones de urbanismo que exponen más infraestructuras al fuego, subraya la importancia de elegir materiales que ofrezcan no solo resistencia mecánica, sino también un comportamiento robusto ante temperaturas extremas. El acero inoxidable, y en particular el acero inoxidable dúplex, se destaca por su rendimiento superior en comparación con el acero al carbono convencional.

Aunque la temperatura de colapso del acero se sitúa alrededor de los 550 °C y los incendios pueden superar los 900 °C, el impacto real sobre las propiedades del acero depende tanto de la temperatura máxima alcanzada como del tiempo de exposición al fuego. El límite elástico, el módulo de Young y el límite de proporcionalidad son las propiedades más afectadas. La dilatación térmica también debe considerarse en el diseño de estructuras. Los recubrimientos de protección anticorrosiva, como el zinc y las aleaciones de ZnAl, son cruciales para la durabilidad, pero su eficacia se ve comprometida a altas temperaturas, lo que puede requerir evaluaciones post-incendio para determinar la necesidad de reemplazo.

Los casos de estudio de Hattingen y Voreppe demuestran que, si bien la resistencia a la tracción residual del acero de alta resistencia puede mantenerse en niveles aceptables tras un incendio de corta duración, la integridad de los recubrimientos anticorrosivos es un factor crítico para la durabilidad a largo plazo. En resumen, el acero inoxidable no solo es superior frente a la corrosión, sino que también ofrece una mayor resistencia y estabilidad estructural ante incrementos significativos de temperatura, consolidándose como un pilar fundamental para la seguridad y la sostenibilidad en entornos de alto riesgo.

Si quieres conocer otros artículos parecidos a Acero Inoxidable Dúplex: Resistencia Extrema al Fuego puedes visitar la categoría Acero Inoxidable.
