Materiales de Bandejas Portacables: La Guía Definitiva

Las bandejas portacables son elementos fundamentales en cualquier instalación eléctrica moderna, actuando como el soporte y la vía principal para el tendido de cables. Su función va más allá de la simple organización; son cruciales para la protección de los conductores, la seguridad del personal y la eficiencia a largo plazo del sistema eléctrico. Sin embargo, la efectividad y la vida útil de estas bandejas dependen en gran medida de los materiales con los que son fabricadas y los revestimientos que las protegen. La elección correcta no solo asegura la integridad de la instalación, sino que también previene fallos costosos y riesgos de seguridad.

En el mercado actual, la variedad de materiales y acabados disponibles puede ser abrumadora. Comprender las propiedades de cada uno es esencial para tomar decisiones informadas que se adapten a las necesidades específicas de cada proyecto, considerando factores como el ambiente de instalación, el tipo de cables a soportar, las cargas mecánicas y, por supuesto, el presupuesto. Este artículo se adentrará en los materiales más comunes utilizados en la fabricación de bandejas portacables, prestando especial atención a sus propiedades, ventajas y aplicaciones.

Materiales Base para la Fabricación de Bandejas Portacables

La base de una bandeja portacables reside en el material con el que se construye su estructura principal. La elección impacta directamente en su resistencia mecánica, durabilidad y, sobre todo, su capacidad para soportar diferentes condiciones ambientales. A continuación, exploramos los materiales más utilizados:

Acero Laminado en Frío: La Columna Vertebral de la Industria

El acero laminado en frío es, sin duda, el material más común y estandarizado para la fabricación de bandejas portacables. Su popularidad se debe a una combinación de factores que lo hacen ideal para esta aplicación. Este tipo de acero se produce mediante un proceso de laminado a temperaturas cercanas a la ambiente, lo que le confiere una excelente calidad superficial, tolerancias dimensionales precisas y una mayor resistencia mecánica en comparación con el acero laminado en caliente. Su maleabilidad permite que se le dé forma fácilmente, lo que facilita la fabricación de las diversas configuraciones de bandejas.

Una de las principales ventajas del acero laminado en frío es su relación costo-beneficio. Es un material relativamente económico y ampliamente disponible. Sin embargo, su principal desventaja es su susceptibilidad a la corrosión si no se protege adecuadamente. Por esta razón, las bandejas de acero laminado en frío casi siempre requieren un revestimiento o tratamiento superficial posterior para garantizar su durabilidad. Algunas bandejas se fabrican directamente con chapa laminada en frío y galvanizada en banda por el procedimiento Sendzimir, que ofrece una protección inicial contra la corrosión desde la misma fabricación del material.

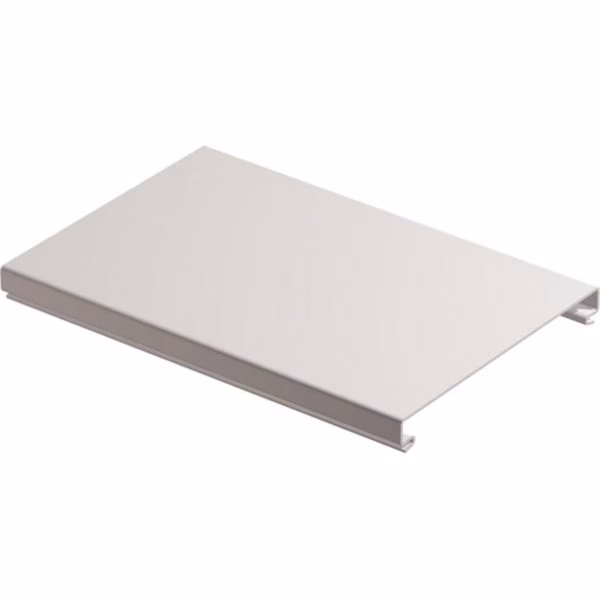

Acero Inoxidable: Resistencia Superior para Ambientes Exigentes

Cuando las condiciones ambientales son particularmente agresivas o se requiere una higiene y estética superiores, el Acero Inoxidable emerge como la opción preferente. Aunque su costo inicial es más elevado que el del acero laminado en frío, sus propiedades únicas justifican la inversión en aplicaciones específicas. El acero inoxidable es una aleación de hierro, cromo (mínimo 10.5%) y, a menudo, níquel, que le confiere una resistencia excepcional a la corrosión y oxidación. Esta resistencia se debe a la formación de una capa pasiva de óxido de cromo en su superficie, que se regenera automáticamente en presencia de oxígeno.

Las bandejas portacables de acero inoxidable son ideales para:

• Ambientes corrosivos: Plantas químicas, refinerías, zonas costeras con alta salinidad, túneles, etc.
• Industrias con altos estándares de higiene: Alimenticia, farmacéutica, hospitales, cocinas industriales, donde la limpieza y la resistencia a la contaminación son críticas.
• Aplicaciones estéticas: En lugares visibles donde se busca una apariencia moderna y limpia.
• Temperaturas extremas: Algunos grados de acero inoxidable mantienen su integridad en un amplio rango de temperaturas.

Es importante destacar que, aunque el acero inoxidable es altamente resistente a la corrosión, existen diferentes grados con variaciones en su composición y resistencia a tipos específicos de corrosión (por ejemplo, picaduras o corrosión por grietas). Su uso en tornillería, en casos especiales, refuerza la integridad del sistema en su conjunto.

Aluminio: Ligereza y Resistencia a la Corrosión

El aluminio es otro material valioso para la fabricación de bandejas portacables, especialmente cuando el peso es una consideración crítica. Es significativamente más ligero que el acero, lo que facilita su manipulación e instalación segura, reduciendo la carga estructural sobre los edificios. Al igual que el acero inoxidable, el aluminio forma una capa de óxido pasiva en su superficie que le confiere una excelente resistencia natural a la corrosión, particularmente en ambientes atmosféricos y húmedos.

Las ventajas del aluminio incluyen:

• Peso ligero: Ideal para instalaciones en techos, estructuras ligeras o donde el peso total del sistema es un factor limitante.
• Resistencia a la corrosión: No requiere revestimientos adicionales para la mayoría de los ambientes interiores o exteriores moderados.
• No magnético: No interfiere con campos electromagnéticos, lo que puede ser relevante en ciertas aplicaciones.
• Conductividad eléctrica y térmica: Aunque no es su función principal, estas propiedades pueden ser beneficiosas en algunos escenarios.

Sin embargo, el aluminio es generalmente menos resistente mecánicamente que el acero, lo que puede requerir diseños más robustos o soportes más frecuentes para cargas pesadas. También es más costoso que el acero laminado en frío.

Revestimientos y Protecciones para Bandejas Portacables

Dado que el acero laminado en frío, el material más común, es susceptible a la corrosión, es imprescindible aplicar revestimientos protectores. Estos tratamientos no solo extienden la vida útil de las bandejas, sino que también pueden mejorar sus propiedades mecánicas, eléctricas y estéticas.

Galvanizado por Inmersión en Caliente: El Estándar de Protección

El galvanizado por inmersión en caliente es uno de los métodos de protección más robustos y ampliamente utilizados. Consiste en sumergir las piezas de acero, previamente limpiadas y decapadas para eliminar óxidos, en un baño de zinc fundido a altas temperaturas. El zinc se adhiere metalúrgicamente al acero, formando una capa protectora que oscila entre 70 y 120 micras de espesor, conforme a la norma ISO-1461. Esta capa de zinc actúa de dos maneras:

1. Protección de Barrera: Crea una barrera física que impide el contacto del acero con el oxígeno y la humedad.
2. Protección Sacrificial: En caso de raspaduras o daños menores, el zinc se corroe preferentemente al acero, protegiéndolo electroquímicamente.

Es ideal para ambientes exteriores, industriales y marinos donde la resistencia a la corrosión es crítica y se espera una larga vida útil.

Recubrimiento de Resina Epoxy-Poliéster: Resistencia y Aislamiento

Este revestimiento implica la proyección electrostática de partículas de resina epoxy-poliéster sobre la superficie de las piezas de acero, que luego se curan en un horno. El resultado es una capa uniforme y lisa con un espesor que varía de 40 a 140 micras. Sus principales beneficios son:

• Alta Resistencia Mecánica: Soporta abrasión y golpes.
• Excelente Protección contra la Corrosión: Muy eficaz incluso en ambientes húmedos o salinos.
• Aislamiento Eléctrico: Proporciona una superficie segura para el contacto con los cables, previniendo daños y fugas eléctricas.
• Superficie Lisa: Muy adecuada para el tendido de cables, ya que no presenta elementos que puedan dañarlos.

Los colores más comunes son el gris y el rojo óxido, ofreciendo también una mejora estética.

Recubrimiento con Levasint: Protección Extrema para Ambientes Químicos

El recubrimiento con Levasint (un polímero termoplástico) se logra sumergiendo las piezas, previamente tratadas con chorro de arena, en un baño fluidificado de polvo de Levasint. Este proceso genera una capa gruesa (0.2 a 0.4 mm) y altamente resistente. Es la elección ideal para:

• Ambientes Químicos Agresivos: Ofrece una protección excepcional contra ácidos, álcalis y otros agentes corrosivos.
• Alta Humedad y Salinidad: Supera a otros recubrimientos en estos entornos.
• Aislamiento Eléctrico Superior: La capa gruesa de Levasint proporciona un excelente aislamiento.
• Superficie Muy Lisa: Ideal para proteger el aislamiento de los cables durante el tendido.

Recubrimiento con Levasint y Electrocincado: Sinergia de Protección

Esta opción combina los beneficios del recubrimiento de Levasint con una capa previa de electrocincado (15 a 20 micras de espesor) por deposición en cuba electrolítica. La capa de zinc inicial proporciona una protección adicional contra la corrosión, actuando como una primera línea de defensa antes del Levasint. Esta sinergia aumenta significativamente la durabilidad de las bandejas en ambientes extremadamente exigentes. Sin embargo, su aplicación puede estar limitada por el tamaño de las piezas, como se indica para la serie BE.

Recubrimiento Electrocincado: Protección Básica y Estética

El electrocincado es un proceso en el que el zinc se deposita sobre la superficie del acero mediante electrólisis en una cuba electrolítica, resultando en una capa de zinc de 15 a 20 micras. Aunque proporciona una buena protección contra la corrosión en ambientes interiores secos o moderados, su espesor es considerablemente menor que el del galvanizado por inmersión en caliente, lo que lo hace menos adecuado para ambientes exteriores o altamente corrosivos. Su principal ventaja es su acabado más liso y estético, y su menor costo.

Tornillería: Un Detalle Crucial

La tornillería utilizada para unir las secciones de las bandejas portacables es tan importante como el material de las bandejas mismas. Generalmente, es de acero con un recubrimiento protector adecuado (como el electrocincado o galvanizado). Sin embargo, para aplicaciones donde la resistencia a la corrosión es primordial, especialmente en ambientes agresivos o cuando las bandejas son de acero inoxidable, la tornillería de acero inoxidable es indispensable para garantizar la integridad y durabilidad del sistema completo.

Capacidad de Cables y Normativas

Más allá de la elección del material y el revestimiento, es crucial considerar la capacidad de cables de las bandejas. Aunque no está directamente relacionado con los materiales, la correcta selección del tamaño de la bandeja es vital para la seguridad y el rendimiento del sistema. Normativas como IEC-61537 y NEMA establecen directrices para el cálculo de la capacidad. Es altamente recomendable no agotar la capacidad máxima de la bandeja para facilitar futuros trabajos de mantenimiento, ampliación o modificación del tendido eléctrico, y para asegurar una adecuada disipación del calor de los cables.

Tabla Comparativa de Materiales Base

Tabla Comparativa de Revestimientos

Preguntas Frecuentes sobre Materiales para Bandejas Portacables

¿Por qué es importante elegir el material correcto para las bandejas portacables?

La elección del material es crucial porque determina la durabilidad, la resistencia a la corrosión, la capacidad de carga y la seguridad de la instalación eléctrica. Un material inadecuado puede llevar a fallas prematuras, costosos mantenimientos, riesgos de seguridad (como incendios o cortocircuitos) y una vida útil reducida del sistema. La selección debe basarse en el ambiente de instalación (humedad, temperatura, agentes químicos), el peso y tipo de cables, y las normativas aplicables.

¿Cuál es la ventaja principal del acero inoxidable en bandejas portacables?

La ventaja principal del acero inoxidable es su excepcional resistencia a la corrosión, que se logra gracias a la formación de una capa pasiva de óxido de cromo en su superficie. Esto lo hace ideal para ambientes agresivos como plantas químicas, zonas costeras o instalaciones con altos requisitos de higiene, como la industria alimentaria y farmacéutica. Además, ofrece una estética superior y no requiere revestimientos adicionales.

¿Qué diferencia hay entre galvanizado por inmersión en caliente y electrocincado?

La principal diferencia radica en el proceso de aplicación y el espesor de la capa de zinc. El galvanizado por inmersión en caliente implica sumergir la pieza en zinc fundido, creando una capa gruesa (70-120 micras) y metalúrgicamente unida, que ofrece protección sacrificial y de barrera superior, ideal para exteriores. El electrocincado es un proceso electrolítico que deposita una capa mucho más delgada (15-20 micras) de zinc, ofreciendo una protección básica de barrera, más adecuada para interiores secos y con fines estéticos.

¿Cuándo se recomienda el recubrimiento de Levasint?

El recubrimiento de Levasint se recomienda para ambientes extremadamente hostiles donde otros revestimientos podrían fallar. Esto incluye entornos con alta exposición a la humedad, salinidad (como en instalaciones marinas o costeras) y, especialmente, ambientes con presencia de agentes químicos corrosivos (ácidos, álcalis). Su espesor y composición polimérica proporcionan una barrera excepcional y un excelente aislamiento eléctrico.

¿Es el aluminio siempre la mejor opción por su ligereza?

Aunque el aluminio es significativamente más ligero que el acero, lo que facilita su instalación y reduce la carga estructural, no es siempre la mejor opción. Su menor resistencia mecánica en comparación con el acero puede requerir diseños más robustos o soportes más frecuentes para soportar cargas pesadas de cables. Además, su costo inicial es generalmente más alto que el del acero laminado en frío. Es la mejor opción cuando el peso es una prioridad crítica y la resistencia mecánica del acero no es estrictamente necesaria o puede compensarse con el diseño.

La selección de los materiales y revestimientos para las bandejas portacables es una decisión crítica que impacta directamente en la seguridad, la durabilidad y la eficiencia de cualquier instalación eléctrica. Desde el versátil acero laminado en frío hasta el robusto acero inoxidable y el ligero aluminio, cada material ofrece un conjunto único de propiedades que lo hacen adecuado para diferentes escenarios. Los revestimientos, por su parte, amplifican la vida útil del acero, protegiéndolo de la corrosión y mejorando su rendimiento. Al comprender a fondo estas opciones y considerar las condiciones específicas de cada proyecto, los profesionales pueden garantizar una instalación segura y fiable que perdure en el tiempo, optimizando la inversión y minimizando los riesgos.
