Tanques Agitadores y Enchaquetados: La Ciencia de la Mezcla

En el vasto universo de los procesos industriales, la eficiencia, la higiene y la precisión son pilares fundamentales. Dos componentes esenciales que a menudo se encuentran en el corazón de innumerables operaciones son los tanques agitadores y los tanques enchaquetados. Estas estructuras, frecuentemente fabricadas con la durabilidad y la resistencia a la corrosión que solo el acero inoxidable puede ofrecer, son cruciales para la transformación de materias primas en productos finales, desde alimentos y bebidas hasta productos farmacéuticos y químicos. Comprender su funcionamiento y sus aplicaciones es clave para optimizar cualquier proceso que requiera mezcla, homogenización o control de temperatura.

La selección del material adecuado para estos tanques es de suma importancia, y el acero inoxidable se destaca como la elección predilecta en la mayoría de las industrias. Su composición única no solo le confiere una resistencia excepcional a la corrosión y a la oxidación, sino que también facilita enormemente su limpieza y mantenimiento, características indispensables en entornos donde la higiene es crítica, como en la industria alimentaria o farmacéutica. Además, su robustez asegura una larga vida útil y la integridad del producto contenido, evitando cualquier tipo de contaminación.

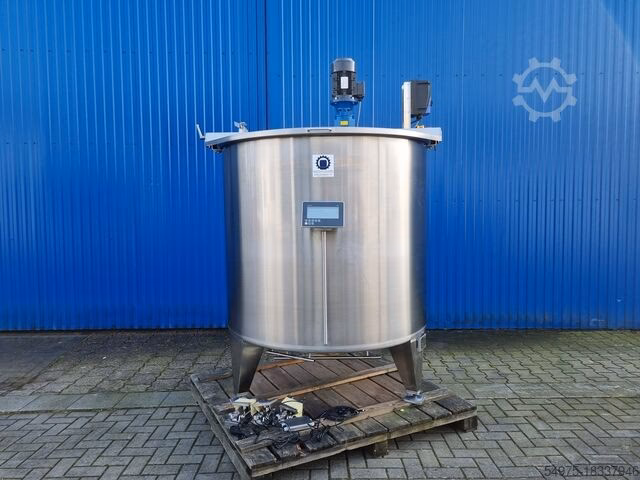

¿Qué es un Tanque Agitador?

Un tanque agitador es una pieza fundamental en la ingeniería de procesos, diseñado específicamente para mezclar, dispersar o disolver sustancias dentro de un recipiente. Su característica distintiva es la presencia de una o varias hélices, conocidas como impulsores, que giran para generar un flujo y movimiento en el líquido contenido. Estos impulsores pueden estar ubicados en un extremo de una flecha central, o a lo largo de una flecha que atraviesa el núcleo del tanque, ya sea de forma transversal o excéntrica. La configuración exacta, incluyendo el número de flechas y hélices, se adapta a los requisitos específicos de cada proceso para lograr una homogeneización óptima.

El diseño de un tanque agitador es complejo y considera factores como la viscosidad del fluido, la densidad de los componentes, el volumen del tanque y el tipo de resultado deseado (mezcla, suspensión, dispersión, etc.). Los tanques agitadores de acero inoxidable son omnipresentes en una amplia gama de industrias, desde la preparación de jarabes y soluciones en la industria alimentaria hasta la mezcla de reactivos en la industria química o la formulación de medicamentos en la farmacéutica. La capacidad del acero inoxidable para soportar ambientes agresivos y su facilidad de saneamiento lo convierten en el material ideal para estas aplicaciones críticas.

Componentes Clave de un Tanque Agitador

• Tanque: Generalmente cilíndrico, fabricado en acero inoxidable 304 o 316 para resistir la corrosión y garantizar la higiene.
• Accionamiento: Motor eléctrico que proporciona la energía para el movimiento rotatorio.
• Eje de Transmisión: Conecta el accionamiento con los impulsores, transmitiendo el movimiento.
• Impulsores (Hélices): Elementos que interactúan directamente con el fluido para generar el movimiento y la mezcla. Su diseño (propela, turbina, paleta, ancla, etc.) es crucial para la eficiencia del proceso.
• Deflectores (Baffles): Placas fijas que se instalan en el interior del tanque para romper el vórtice generado por la agitación, mejorando la eficiencia de la mezcla y evitando la formación de un remolino superficial que podría reducir la capacidad de mezcla efectiva.

¿Cuáles son los Diferentes Tipos de Agitadores para Tanques?

Los agitadores industriales son maquinarias diseñadas para mezclar y homogeneizar dos o más productos dentro de un tanque, ya sea abierto o cerrado, mediante el movimiento rotatorio de uno o varios elementos propulsores (rotores). La diversidad de procesos industriales ha llevado al desarrollo de una amplia gama de agitadores, cada uno optimizado para operaciones específicas. Las operaciones básicas de la agitación son variadas y, a menudo, un mismo proceso puede requerir la combinación de varias de ellas, dando lugar a sistemas de mezcla más complejos.

Operaciones Clave de Agitación y Tipos de Impulsores

La elección del impulsor es fundamental y depende de la operación específica a realizar:

• Mezcla de Líquidos Miscibles: Para combinar líquidos que se disuelven entre sí, como agua y alcohol. Impulsores de bajo cizallamiento como hélices o paletas son comunes.
• Dispersión de un Gas en un Líquido: Introducción y distribución de un gas en un líquido, como en la fermentación o la aireación. Impulsores de turbina con palas planas o de disco son efectivos para generar burbujas finas y distribuirlas uniformemente.
• Dispersión de Líquidos No Miscibles: Crear una mezcla uniforme de líquidos que normalmente no se mezclan, como aceite y agua, formando una emulsión. Impulsores de turbina de alta velocidad o rotores-estatores son ideales para generar alto cizallamiento y reducir el tamaño de gota.
• Dispersión de un Segundo Líquido Inmiscible: Similar a la anterior, pero enfocada en la formación de emulsiones estables o suspensiones de partículas líquidas.
• Facilitar la Transferencia de Calor entre el Líquido y Serpentines o Camisas de Tanque: La agitación mejora la transferencia de calor al aumentar la turbulencia cerca de las superficies de intercambio. Impulsores de bajo cizallamiento pero con gran superficie de arrastre son útiles.
• Suspensión, Reducción de Tamaño y Dispersión de Partículas Sólidas en un Líquido: Mantener sólidos en suspensión o reducir su tamaño. Impulsores de tipo propela o turbina con inclinación son efectivos para levantar y dispersar sólidos.
• Mantenimiento en Suspensión de Sólidos en Líquidos: Prevenir la sedimentación de partículas sólidas.
• Disolución de Productos Sólidos en un Líquido: Acelerar la disolución de sólidos, como azúcar en agua. Se requiere un buen flujo y turbulencia.
• Reducir el Tamaño de Partículas Aglomeradas: Romper grumos o aglomerados.
• Disminuir el Tamaño de Gota de Líquidos Coalescentes: Evitar que las gotas pequeñas se unan y formen gotas más grandes.

En un proceso de agitación industrial, el sistema de mezcla se compone típicamente de un tanque cilíndrico, que casi siempre es de acero inoxidable por sus propiedades sanitarias y de resistencia a la corrosión, y un agitador industrial completo, incluyendo el accionamiento, el eje de transmisión y uno o varios propulsores estratégicamente distribuidos a lo largo del eje. La versatilidad del acero inoxidable permite su uso en una amplia gama de temperaturas y presiones, lo que es crucial para la eficiencia y seguridad de estos procesos.

¿Qué es un Tanque Enchaquetado?

Un tanque enchaquetado es un tipo de recipiente diseñado con una doble pared o una 'chaqueta' alrededor de su cuerpo principal. Este espacio intermedio, la chaqueta, se utiliza para hacer circular un fluido de intercambio térmico, como vapor, agua caliente o fría, o refrigerantes, con el propósito de calentar, enfriar o mantener la temperatura del producto contenido en el tanque interno. La capacidad de controlar la temperatura con precisión es crítica en muchos procesos industriales, y el diseño enchaquetado es una solución altamente efectiva.

Al igual que los tanques agitadores, la gran mayoría de los tanques enchaquetados están fabricados en acero inoxidable. Esto se debe a la necesidad de resistencia a la corrosión tanto del producto interno como del fluido de transferencia térmica, así como a la facilidad de limpieza y la capacidad del acero inoxidable para manejar fluctuaciones de temperatura sin deformarse o comprometer su integridad estructural. Desde la pasteurización de leche hasta la cocción de jarabes, la cristalización de productos químicos o el mantenimiento de la temperatura en biorreactores, los tanques enchaquetados de acero inoxidable son indispensables.

Tipos de Chaquetas para Tanques

• Chaquetas Convencionales (Doble Pared): Consisten en una segunda pared exterior que envuelve completamente el tanque interno, creando un espacio anular por donde circula el fluido térmico. Son robustas pero pueden ser menos eficientes en la transferencia de calor debido a su gran volumen.
• Chaquetas de Tipo Dimple (Hoyuelos): La pared exterior está conformada con una serie de pequeños 'hoyuelos' o indentaciones soldadas a la pared interna. Esto crea canales de flujo turbulento para el fluido térmico, mejorando significativamente la eficiencia de la transferencia de calor y reduciendo el volumen de la chaqueta, lo que las hace más ligeras y económicas.
• Chaquetas de Media Tubería (Half-Pipe Coil): Consisten en tuberías cortadas longitudinalmente y soldadas en espiral o en patrones específicos a la superficie exterior del tanque. Este diseño es ideal para aplicaciones de alta presión o cuando se requiere una transferencia de calor muy localizada y eficiente, ya que el fluido fluye a través de los tubos soldados.

¿Por Qué el Acero Inoxidable es el Material Preferido para Estos Tanques?

La elección del acero inoxidable para la fabricación de tanques agitadores y enchaquetados no es casualidad; es una decisión basada en un conjunto de propiedades inigualables que lo hacen superior a otros materiales en la mayoría de las aplicaciones industriales. Las principales razones incluyen:

• Resistencia a la Corrosión: El acero inoxidable, especialmente grados como el 304 y el 316, es altamente resistente a la corrosión causada por una amplia gama de productos químicos, ácidos y bases. Esto es fundamental para la longevidad del equipo y para prevenir la contaminación del producto.
• Higiene y Facilidad de Limpieza: Su superficie lisa y no porosa dificulta la adhesión de bacterias y otros microorganismos, lo que lo hace ideal para industrias donde la higiene es crítica, como la alimentaria, farmacéutica y biotecnológica. Permite una limpieza y esterilización eficientes (CIP - Clean In Place, y SIP - Sterilize In Place).
• Durabilidad y Vida Útil Prolongada: El acero inoxidable es un material robusto que puede soportar condiciones operativas exigentes, incluyendo variaciones de temperatura y presión, lo que se traduce en una mayor vida útil del equipo y menores costos de reemplazo.
• Inercia Química: No reacciona con la mayoría de los productos, lo que asegura que la pureza y las propiedades del material procesado no se vean alteradas.
• Resistencia a Temperaturas Extremas: Puede operar eficientemente en un amplio rango de temperaturas, desde muy bajas para procesos criogénicos hasta muy altas para aplicaciones de calentamiento.
• Estética y Sostenibilidad: Aunque no es la razón principal, su apariencia pulcra y su capacidad de ser reciclado al final de su vida útil contribuyen a su atractivo general.

Grados comunes como el Acero Inoxidable 304 (ampliamente utilizado en la industria alimentaria y láctea por su equilibrio entre costo y resistencia a la corrosión) y el Acero Inoxidable 316 (preferido en entornos más agresivos, como la industria química o farmacéutica, debido a su contenido de molibdeno que le confiere una mayor resistencia a la corrosión por picaduras y a la corrosión en ambientes clorados) son los pilares en la construcción de estos tanques.

Tabla Comparativa: Tanque Agitador vs. Tanque Enchaquetado (Combinado)

Consideraciones Clave para la Selección

La elección adecuada de un tanque agitador o enchaquetado, especialmente si es de acero inoxidable, es un proceso que requiere una evaluación cuidadosa de múltiples factores para garantizar la eficiencia, la seguridad y la rentabilidad de las operaciones. Considerar estos puntos ayudará a tomar la mejor decisión:

• Volumen y Capacidad: Determinar el volumen de proceso requerido para dimensionar el tanque correctamente.
• Propiedades del Fluido: Viscosidad, densidad, corrosividad, sensibilidad al cizallamiento y temperatura máxima/mínima del producto. Estos factores influirán en el tipo de acero inoxidable (304, 316, etc.), el diseño del agitador y la necesidad de una chaqueta.
• Tipo de Proceso: ¿Es una mezcla simple, una dispersión, una reacción, un proceso de calentamiento/enfriamiento? La operación principal dictará las características del tanque.
• Requisitos de Higiene: Para industrias como la alimentaria o farmacéutica, los acabados superficiales (pulido espejo), el diseño sanitario (sin rincones muertos) y la capacidad de limpieza CIP/SIP son obligatorios. El acero inoxidable es insuperable en este aspecto.
• Condiciones de Operación: Presión, temperatura, si operará al vacío o a presión atmosférica. Esto afecta el grosor del material y el diseño de la chaqueta.
• Tipo de Agitador Requerido: Basado en la viscosidad y el objetivo de la mezcla (propela, turbina, paleta, ancla, disco dispersor, etc.).
• Tipo de Chaqueta Requerida: Dependiendo de la eficiencia de transferencia de calor necesaria y la presión del fluido térmico (convencional, dimple, media tubería).
• Regulaciones y Normativas: Cumplimiento con estándares específicos de la industria (FDA, USDA, GMP, ASME, etc.).

Mantenimiento y Longevidad del Acero Inoxidable

Una de las grandes ventajas de invertir en tanques de acero inoxidable es su excepcional longevidad y los requisitos de mantenimiento relativamente bajos, siempre y cuando se sigan las prácticas adecuadas. El mantenimiento preventivo es clave para asegurar su vida útil y eficiencia:

• Limpieza Regular: Fundamental para prevenir la acumulación de residuos y la posible corrosión por picaduras. Utilizar agentes de limpieza adecuados para acero inoxidable que no contengan cloruros en altas concentraciones.
• Inspección de Soldaduras: Las soldaduras deben revisarse periódicamente para detectar signos de fatiga o corrosión, especialmente en las zonas de unión con los impulsores o las chaquetas.
• Revisión del Sistema de Agitación: Inspeccionar el motor, el eje, los rodamientos y los sellos mecánicos del agitador. Los sellos son críticos para evitar fugas y contaminación.
• Verificación de la Chaqueta: Asegurarse de que no haya fugas en la chaqueta y que los canales de flujo no estén obstruidos por incrustaciones, lo que afectaría la eficiencia de la transferencia de calor.
• Pasivación: Periódicamente, especialmente después de soldaduras o limpiezas abrasivas, puede ser necesario realizar un proceso de pasivación para restaurar la capa protectora de óxido de cromo del acero inoxidable y mejorar su resistencia a la corrosión.

Preguntas Frecuentes (FAQ)

P1: ¿Cuál es la diferencia principal entre un agitador de hélice y uno de turbina?
R1: Los agitadores de hélice (propela) son eficientes para líquidos de baja viscosidad, generando un flujo axial. Los agitadores de turbina son más versátiles, adecuados para un rango más amplio de viscosidades y para operaciones que requieren alto cizallamiento, como la dispersión de gases o la formación de emulsiones, generando un flujo radial.

P2: ¿Es el acero inoxidable 304 suficiente para cualquier aplicación?
R2: No. Mientras que el acero inoxidable 304 es excelente para muchas aplicaciones, especialmente en la industria alimentaria donde la corrosión es moderada, el acero inoxidable 316 es superior en entornos con alta presencia de cloruros o ácidos más agresivos. La elección depende de la naturaleza del producto y del proceso.

P3: ¿Cómo se controla la temperatura en un tanque enchaquetado?
R3: La temperatura se controla haciendo circular un fluido de intercambio térmico (vapor, agua fría/caliente, aceite térmico) a través de la chaqueta. El flujo y la temperatura de este fluido se regulan mediante válvulas y sistemas de control automatizados para mantener la temperatura deseada del producto interno.

P4: ¿Puede un tanque agitador también controlar la temperatura?
R4: Sí, es muy común que un tanque combine ambas funciones. Un tanque puede ser tanto agitador como enchaquetado. Esto permite mezclar y, al mismo tiempo, calentar o enfriar el producto, lo cual es esencial para muchas reacciones químicas, fermentaciones o procesos de cocción.

P5: ¿Qué es el "pulido sanitario" en tanques de acero inoxidable?
R5: El pulido sanitario se refiere a un acabado superficial de muy alta calidad en el acero inoxidable, que lo hace extremadamente liso y sin poros. Esto es crucial en industrias donde la proliferación bacteriana debe ser evitada a toda costa, como la farmacéutica y alimentaria, ya que facilita una limpieza y esterilización completas, reduciendo el riesgo de contaminación.

Conclusión

Los tanques agitadores y enchaquetados de acero inoxidable son pilares insustituibles en la ingeniería de procesos moderna. Su diseño y los materiales de alta calidad con los que se fabrican, principalmente el acero inoxidable en sus diversas aleaciones, garantizan la eficiencia, la seguridad y la higiene en una miríada de aplicaciones. La capacidad de mezclar con precisión y controlar la temperatura con exactitud son funciones vitales que estos tanques ofrecen, permitiendo a las industrias mantener altos estándares de calidad y productividad. La inversión en estos equipos robustos y versátiles no solo optimiza los procesos, sino que también asegura la integridad del producto y el cumplimiento de las normativas más exigentes, cimentando su papel esencial en el avance tecnológico industrial.
